Simulink Simscape双平衡阀液压系统仿真

本例由 4 通换向阀控制并负载压倒性负载(负负载）的执行器（液压油缸），当换向阀处于空档位置时，需要使用平衡阀来防止负载蠕变。在空档位置，换向阀将端口 A 和 B 连接到储液罐，同时阻塞压力端口 P。平衡阀阻止流量返回储液罐，从而将执行器固定到位。

阀门执行器代表控制换向阀位置的电磁铁。当电磁铁B通电时，换向阀处于负位置，并将端口A和B连接到压力端口P。这会导致执行器由于活塞面积的差异而延伸。流量通过平衡阀 A 中的止回阀进入缸室 A，而先导管路中的压力打开平衡阀 B 中的孔口，以允许缸室 B 的回流。

当电磁铁A通电时，换向阀处于正位置，将B口连接到压力口P，A口连接到储液罐。这会导致执行器缩回。流量通过平衡阀 B 中的止回阀进入缸室 B，而先导管路中的压力打开平衡阀 A 中的孔口，以允许从缸室 A 回流。

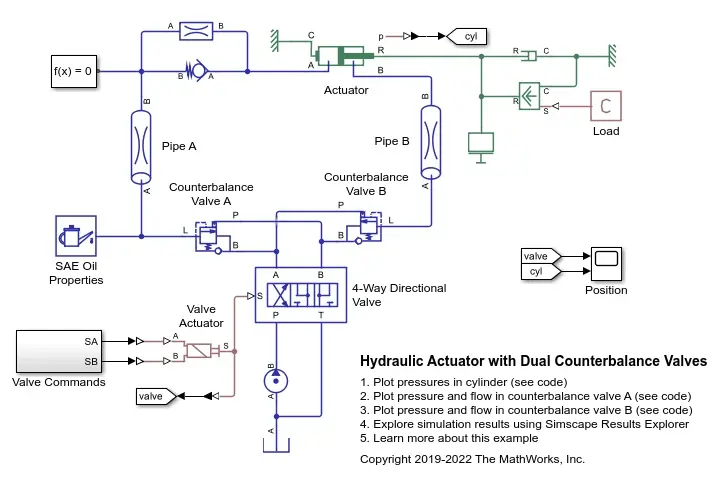

型

示波器的仿真结果

Simscape 仿真结果

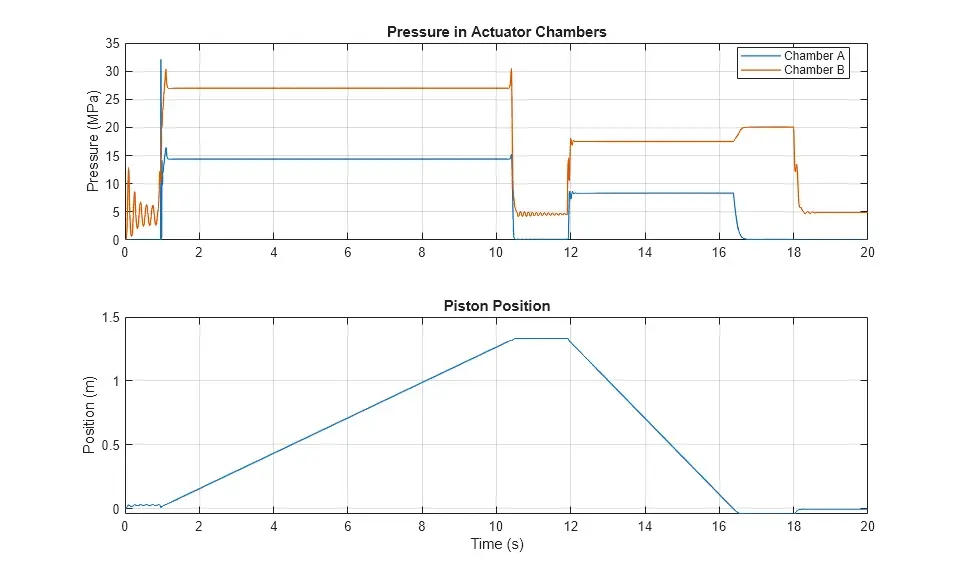

该图显示了两个缸室中的压力和活塞的位置。

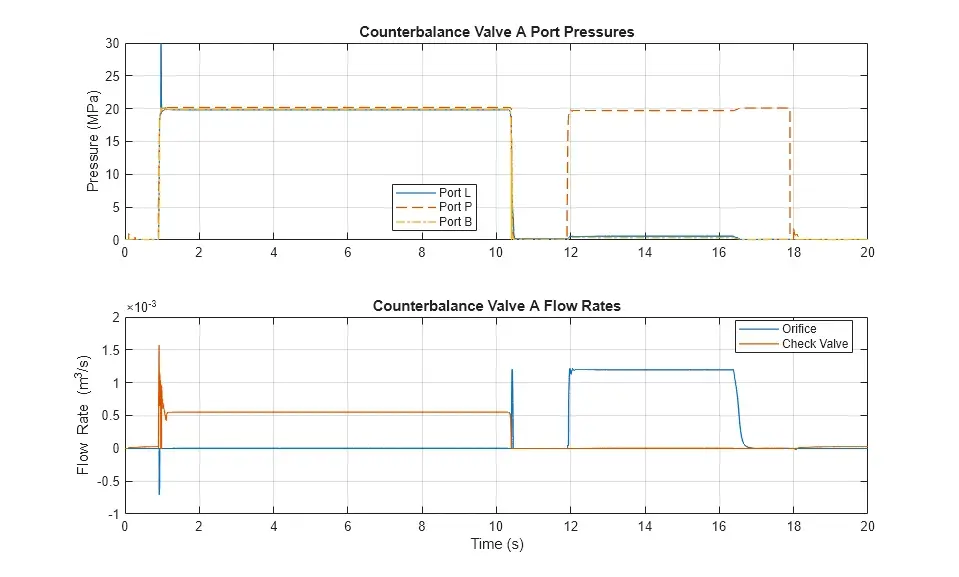

该图显示了平衡阀 A 的端口压力和流量。在模拟的第一部分中，流量通过平衡阀内部的止回阀，使液体进入缸室 A 以延长活塞。在模拟的第二部分中，从缸室 A 返回的流量由平衡阀内部的孔口控制。端口 P 和 L 处的压力必须足够大，以打开孔口并允许回流。

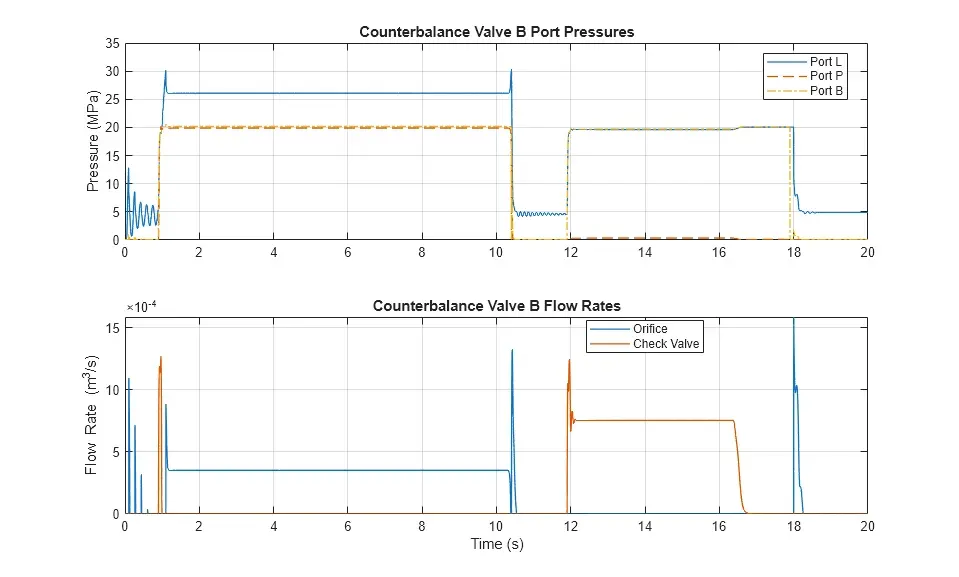

该图显示了平衡阀 A 的端口压力和流量。在模拟的第一部分中，从缸室 B 返回的流量由平衡阀内部的孔口控制。端口 P 和 L 处的压力必须足够大，以打开孔口并允许回流。在模拟的第二部分中，流量通过平衡阀内部的止回阀，使液体进入缸室B以缩回活塞。
