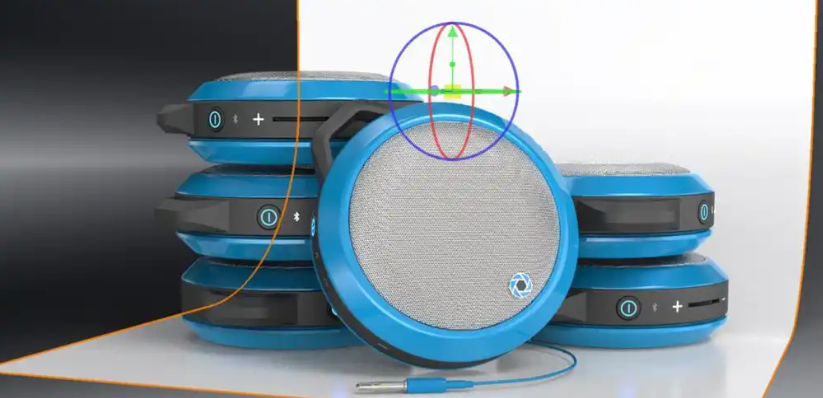

Beast耳机RHINO建模加Keyshot渲染案例

复制材质，shit+鼠标左键 shit+鼠标右脚

复制灯光 ctrl+鼠标左键

导入参考图的时候图片比例没对上，Beast耳机的侧视图拉进Front面，宽度跟正视图对不齐，调了半小时才把两张图的缩放比例统一。参考图对齐之后先画耳罩的外轮廓，Front面上用控制点曲线描一圈，控制点尽量少，七个点就够，多了曲率反而不好调。耳罩的侧面轮廓在Right面上画，长度大概45mm，最宽处32mm，描完两边的曲线用双轨扫掠生成曲面，斑马线跑一下，耳罩正面的过渡要连续，不能有折角。

头梁是第二个难点。从耳罩顶部延伸出来，先往上走再横跨头顶，最后落到另一侧耳罩。三条曲线分别是头梁的内侧、外侧和中心线，中心线控制弯曲程度，内侧和外侧控制宽度变化。头梁最窄的地方在中间，宽度22mm，两端加宽到30mm跟耳罩连接。单轨扫掠选中心线当轨道，截面画在头梁起点，画一个圆角矩形，宽度30高度12，扫出来之后在两端跟耳罩求交，多余的部分切掉。

耳罩跟头梁的连接处要混接曲面。耳罩是双轨扫掠出来的，头梁是单轨扫掠出来的，两个曲面在交接处的边界线不重合，直接用BlendSrf，选耳罩的边界和头梁的边界，G2连续，控制点拖到不扭曲就行。混接完合并曲面，检查有没有外露边缘，Join之后如果还有外露边缘，把公差从0.001调到0.01再试一次。合并完之后倒圆角，耳罩跟头梁交接的地方R2，头梁内侧跟头梁外侧交界的地方R1.5，圆角倒完曲面才算完整。

细节开孔不能忘。耳罩外侧的麦克风孔阵列，直径1.5mm，间距3mm，六个一排，用阵列曲线生成然后用Project投影到曲面上，再Split曲面，把孔的位置切出来，向下偏移0.5mm做成凹陷。头梁上的调节按键是长条形，长8宽3，同样投影切出，边缘倒圆角R0.3。耳罩内侧的喇叭网孔用纹理贴图代替，模型上不做真实几何，KeyShot渲染的时候贴一张蜂窝状的凹凸贴图就行，省得模型太重。充电口在右耳罩底部，Type-C的尺寸8.3×2.5，切出来之后拉伸一个外壳壁厚0.8mm的凹槽，凹槽底部倒角0.3。

Rhino的文件存D:\Rhino\beast_headphone\，耳罩、头梁、按键分开图层，导出Step给KeyShot。KeyShot里导入Step之后先检查有没有破面，Rhino里合并过的曲面一般不会破，如果破面了回Rhino重新Join一次再导。材质分四个部分：耳罩外壳用哑光塑料，颜色给深灰偏蓝，Roughness给0.35，Metallic给0；头梁用铝合金，Metallic给1，Roughness给0.15，颜色偏银白；耳罩内侧的耳垫用皮革，颜色深棕，Roughness给0.6，贴图用皮革纹理；按键用亮面塑料，Roughness给0.08，颜色浅灰。

灯光决定耳机质感。HDRI选室内柔和光，亮度给0.9，太亮了金属反光过曝，太暗了塑料的质感出不来。主光从左上45度打下来，面积大一点，阴影柔和。背光从右后方打，强度中等，勾出头梁的轮廓线。耳罩内侧的耳垫单独加一盏小面光从前方打，把皮革纹理照亮。地面用深色磨砂材质，耳机的阴影投在地上要有渐变，不能太生硬。相机用85mm焦段，景深f/5.6，焦点放在耳罩上，头梁虚化掉，层次感就出来了。

渲染设置采样给128，光线反弹16，噪点还是明显的话把Roughness低的材质单独加采样，金属材质是噪点大户。去噪打开，半径2.5，强度0.6。输出PNG，1920×1080，Alpha通道勾上。D:\Keyshot\beast_render\下面那个场景文件里HDRI换过三张，最后选了那张阴天柔光的，金属件的高光最自然。下次把耳垫的皮革贴图从2K换成4K，现在放大看纹路有点糊，贴图是……
