关于Tecplot的一些使用心得（1）

 以Tecplot 360 EX 2022R1为例：

1. 个人使用Tecplot是由于CFD-Post产出的一些图像（如云图）不能够满足使用要求，于是考虑将fluent中计算得到的数据导入到Tecplot中，以产生想要的图像。
2. 在进入Tecplot 界面后首先应当加载数据文件，值得注意的是fluent导出的文件可能无法导入其中，需要检查步骤是否发生错误；一般在fluent计算界面可以将数据导出，根据情况可以将数据文件保存为.cas 和 .dat形式，或者是.cas.h5 和 .dat.h5形式。
3. 将数据导出之后，就可以在Tecplot中进行操作了，首先加载刚才导入的数据文件，如果成功导入，就可以进行下一步；首先是左侧Plot栏。
8.

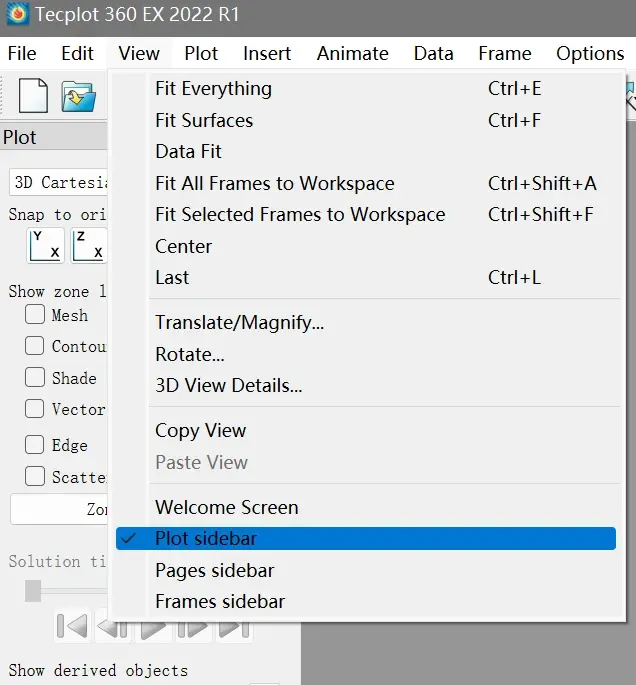

如果没有plot栏，可以这样来打开

此项可以调整视图

从上到下依次是网格图、云图、阴影图、矢量图、边线、散点图（可能不太准确φ(❐_❐✧ ）

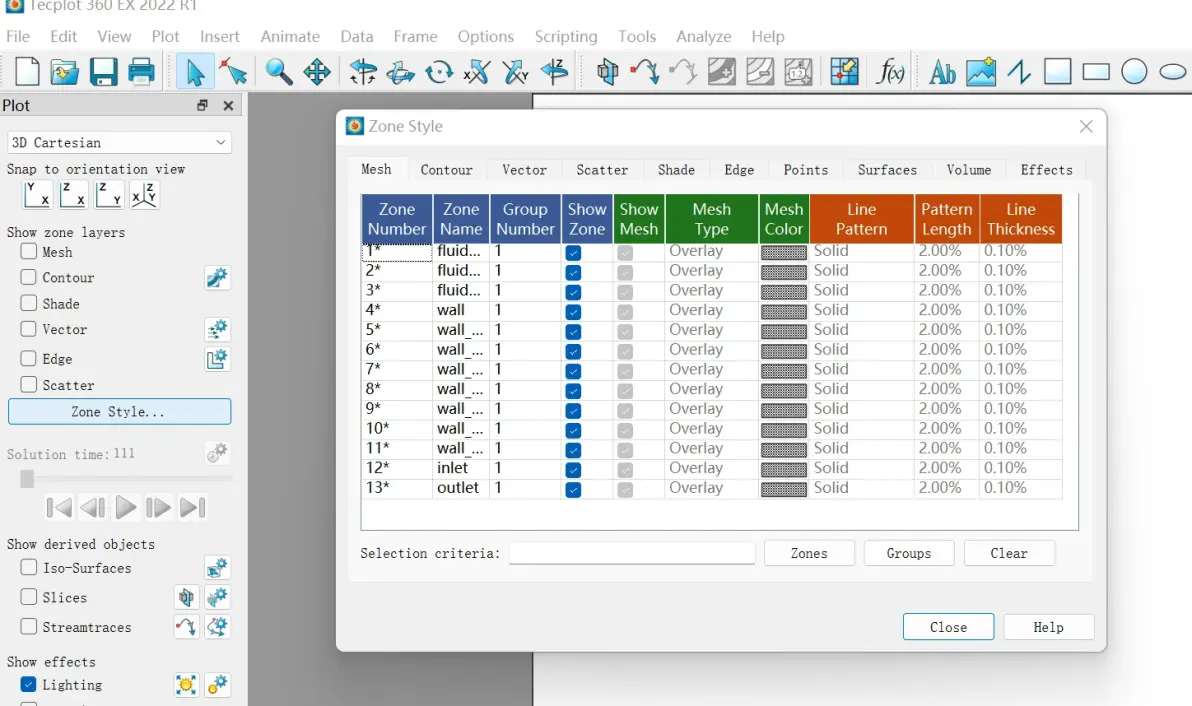

此为显示区域，可以隐藏和显示想要的区域

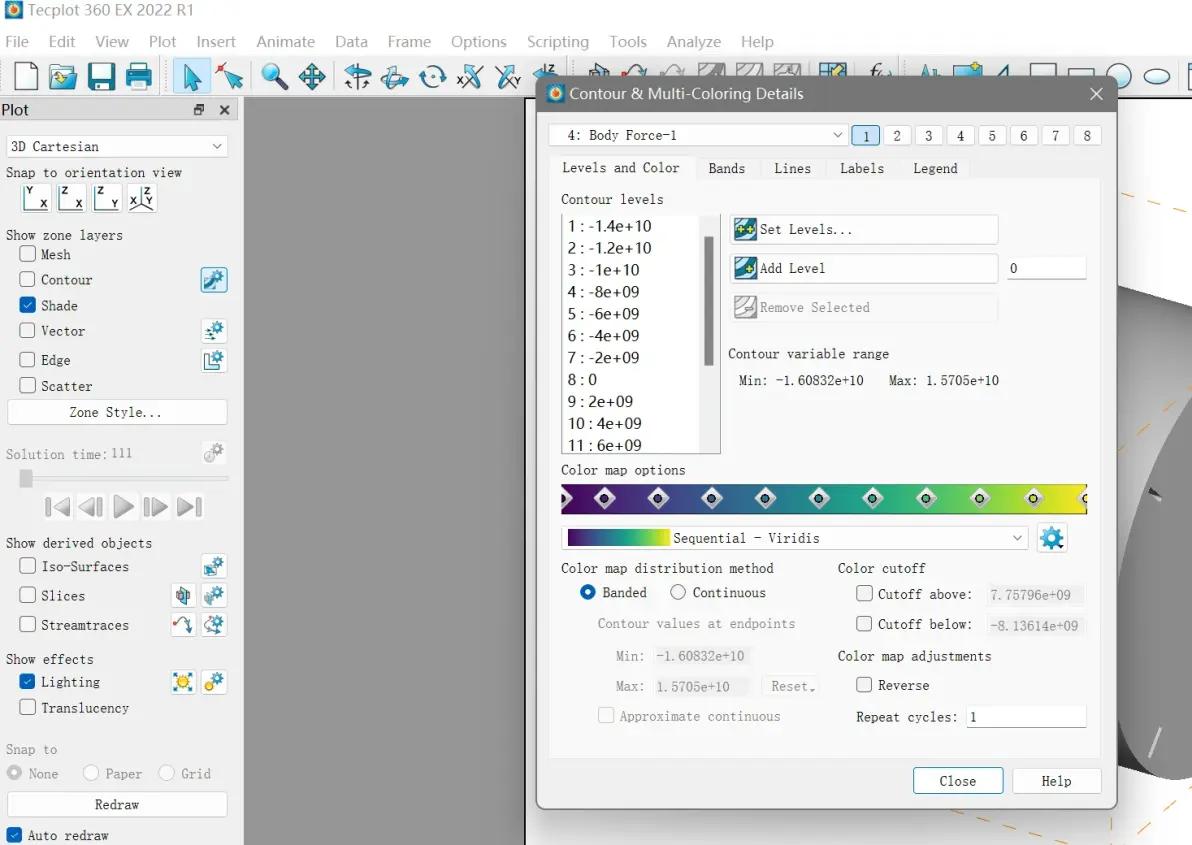

 此外，对于上面的图像部分也可以进行单独设置，以云图为例，有很多设置可以调整。

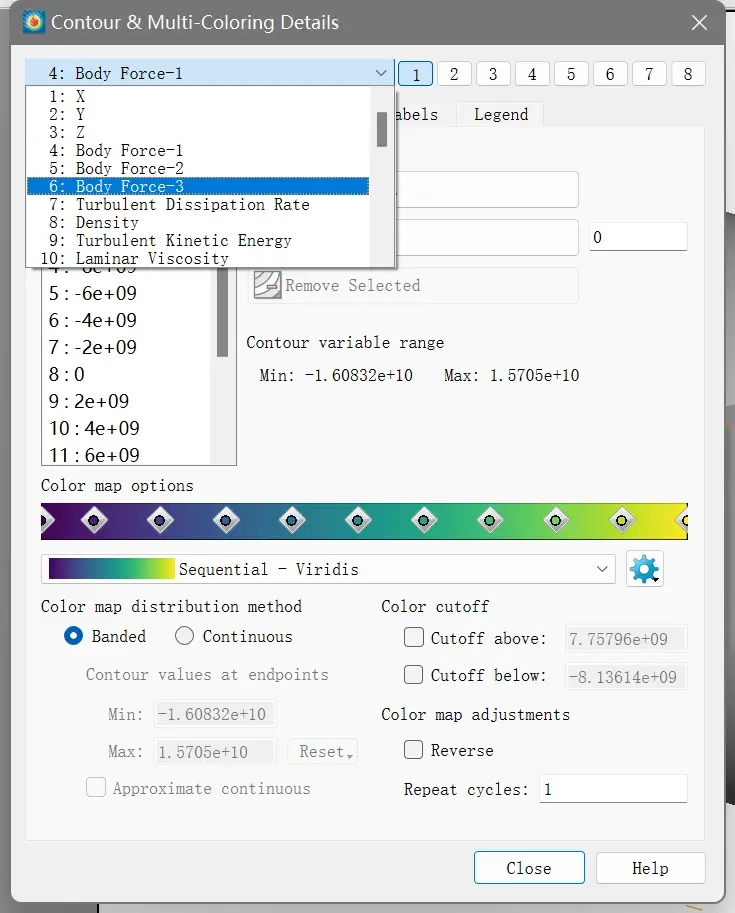

这里我们可以选择云图所表现出的某些量，如；力、速度、等。

 同时，下方可以改变云图所使用的颜色，一般会选择使用rainbow；下方可以选择云图样式是带状的还是连续的；反转选项Reverse不常用，一般不勾选。以上就是一些常用的选项。

 顺带补充一下，上边的legend选项可以对色卡进行调整，如方向、单位等。

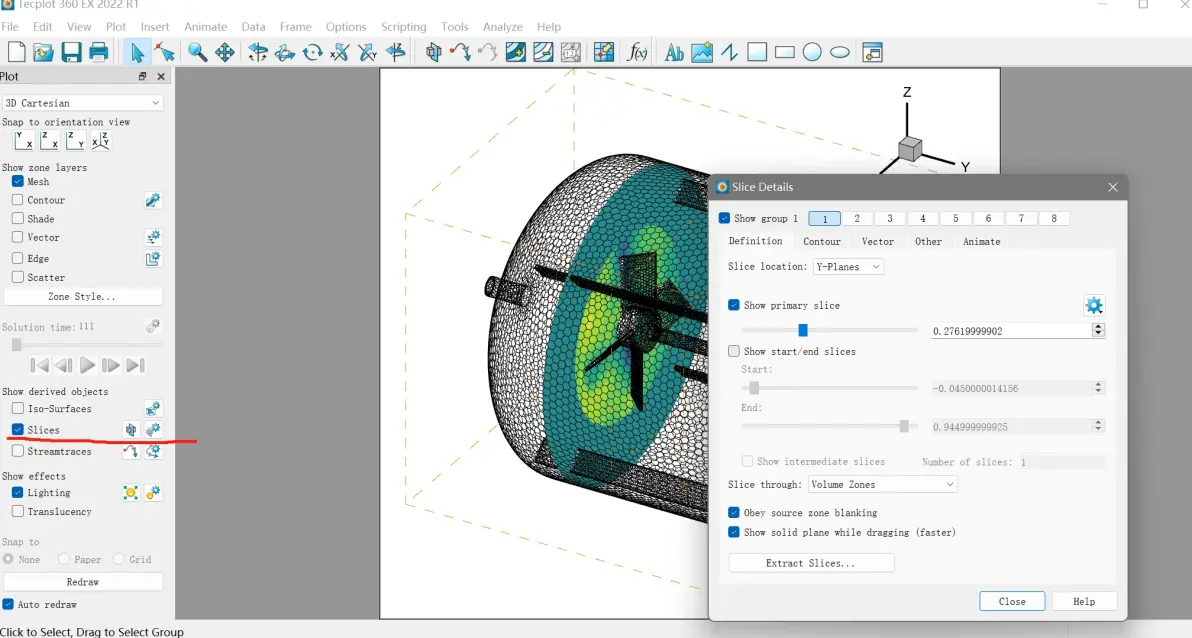

切片功能

 上图是切片选项（我自己这么称），当我们需要对某些特定区域进行切片分析时，我们可以使用这个功能，来对某一特定截面进行成图分析。在选定某一截面后，我们可以点击Extract Slices来提取出切片面，之后我们可以在设置显示区域的设置中将其设置成可见或不可见。

 Slices下面两个选项分别是光照和透明度选项，学过Solidworks的朋友知道，可以通过调整此类选项来观察部件内部的情况。

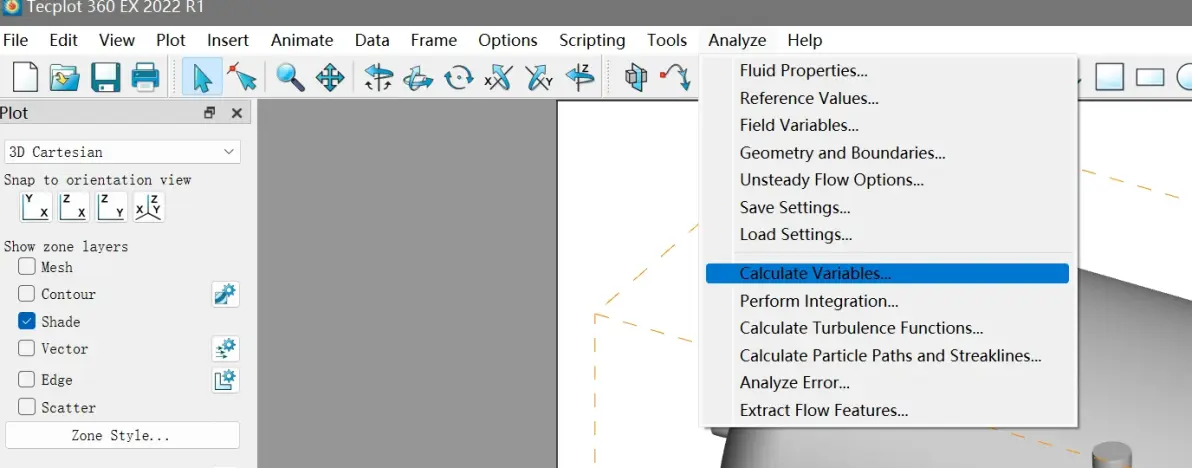

 除此之外，还有一个零散的内容，例如当我们想要在云图的设置框中对某一量进行计算（如velocity magnitude）却无法在下拉框中找到该量，我们可以在如下图所示的Analyze功能下拉框中进行选择。

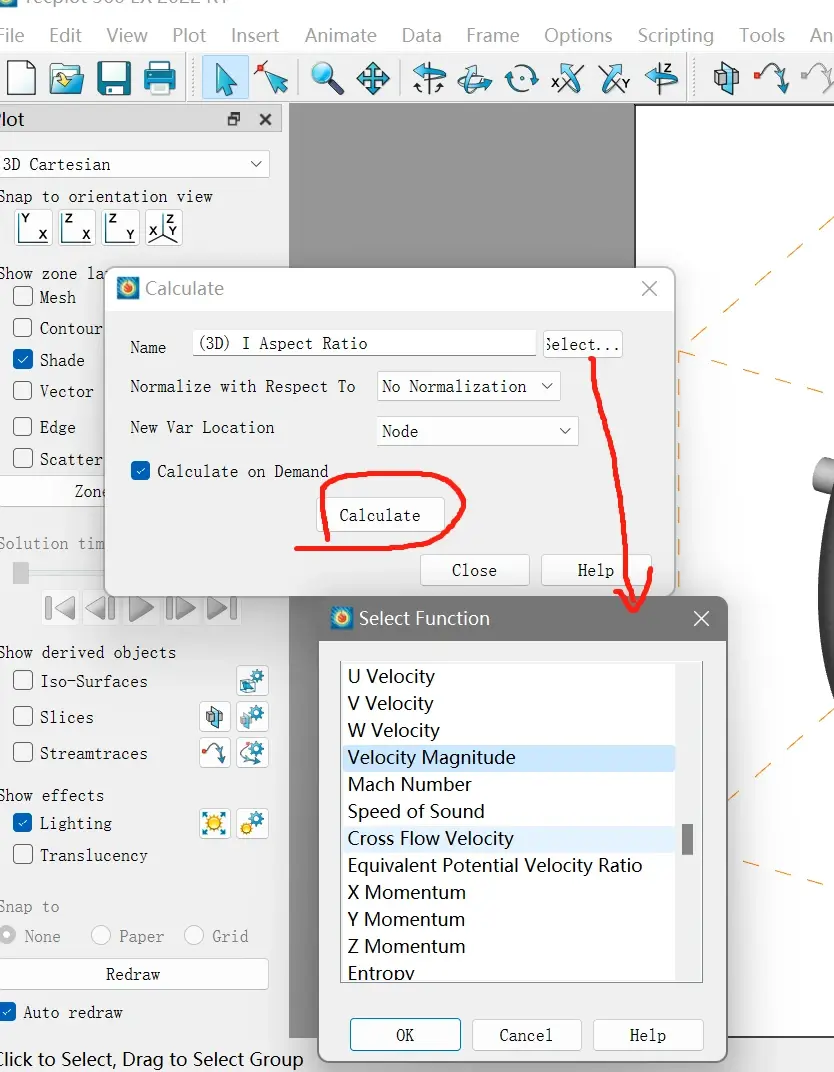

 然后在caculate框中点击select，可以选择自己想要的量，最后不要忘记点击计算，最后我们就可以在云图设置中的下拉框中看到这个量了。

  以上就是我在平时使用比较多的功能，由于up也是初学，很多功能也在探索中，目前只掌握了部分功能，有不足之处希望有大佬可以指正。U•ェ•*U
