【Fluent技巧】将默认导出格式.cas.h5改为.cas

一般当我们在Fluent中设置好算例后，导出Case&Data文件时默认导出格式为.cas.h5和.cas.h5，该格式相较于以前的.cas和.dat文件做了优化，但在某些情况下.cas文件更适用。

例如在Workbench中利用Fluent和动态结构模块进行FSI瞬态流固耦合计算时，利用.cas和.dat的格式可以实现随时刻变化的压力数据映射，而h5格式则会存在问题，具体可以查看HVAC小李工公众号推文：【Fluent+Mechanical案例】油罐车内液体晃动单向瞬态流固耦合分析​

那么我们如何将.cas.h5格式或.cas.gz格式改为.cas格式呢？

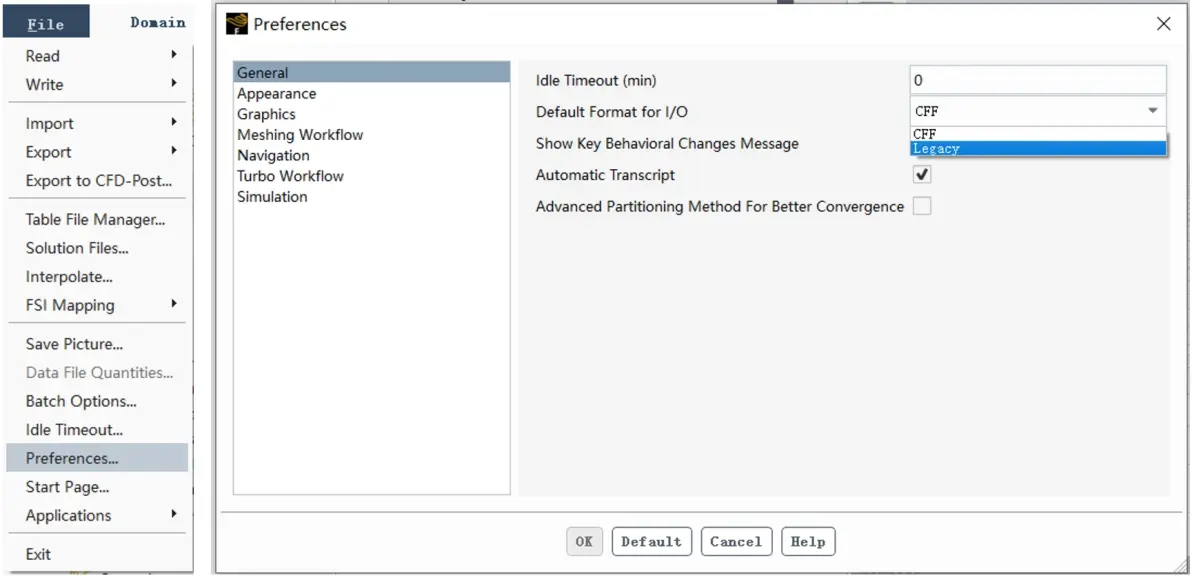

1、点击左上角File→Preferences，将Default Format for I/O中的CFF格式（对应.cas.h5）更改为Legacy格式（对应.cas.gz）；

2、然后点击Write导出Case&Data文件，则格式已变为.cas，若变为.cas.gz则可以直接手动将.gz删掉。

如此就可以将文件导出为.cas和.dat格式了。

在Workbench中利用Fluent和动态结构进行FSI流固耦合计算时，若Flent格式为.cas.h5，则在压力数据映射时会显示所选表面无压力数据No Pressure…，按上述方法更改格式为Legacy后即可解决。

若想要利用Workbench中的Fluent和静态结构模块计算稳态工况下的流固耦合问题，除了采用上述方法解决无压力数据映射问题外，还可以采用CFD-Post导出表面压力数据，然后利用External Data模块将压力数据映射给固体结构表面。
