FAQ1：FEKO材料参数定义方法

1、FEKO中默认材料定义

FEKO中已默认定义的变量有：常量pi、绝对介电常数eps0、绝对磁导率mu0、光速c0、和波阻抗zf0。通常需再定义工作频率freq，工作波长lam=co/freq，若单位为毫米则工作波长为lam=c0/freq/0.001。

已默认定义的材料有：理想电导体、理想磁导体和真空。

FEKO可定义介质材料（Dielectric medium）、阻抗边界（Impedance sheet）、非理想金属材料（Matallic medium）、风窗玻璃层（Windscreen layers）和分层介质（Layered structures）等。

2、有耗金属材料定义与赋予材料

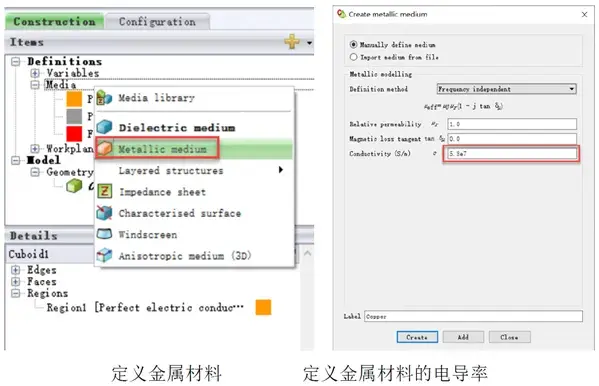

Feko软件中定义有耗金属材料，需要在模型的几何面上定义，并且需要定义金属的厚度。

3、频变材料定义与导入

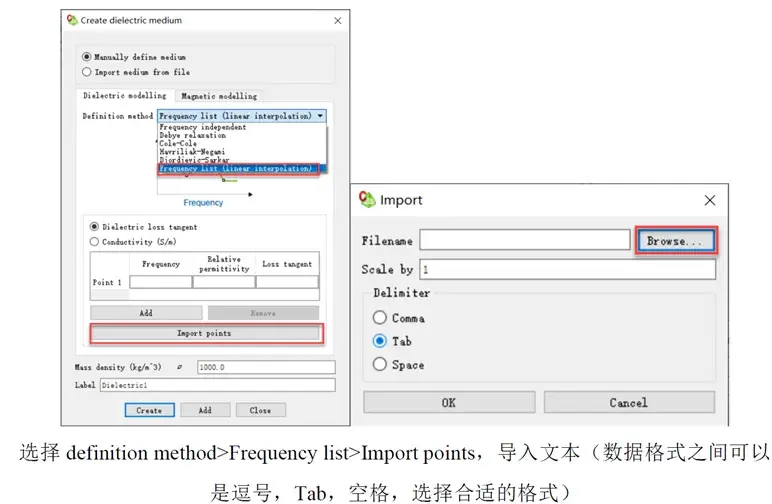

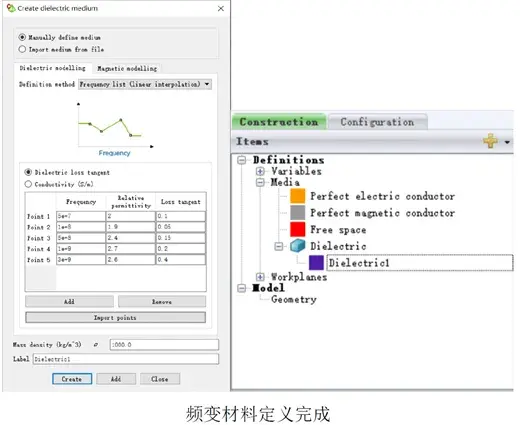

工程中需要考虑材料属性随频率变化，可以通过文本文件导入，第一列是频率（需要注意单位是Hz），第二列是介电常数，第三列是损耗角正切。

4、吸波材料定义

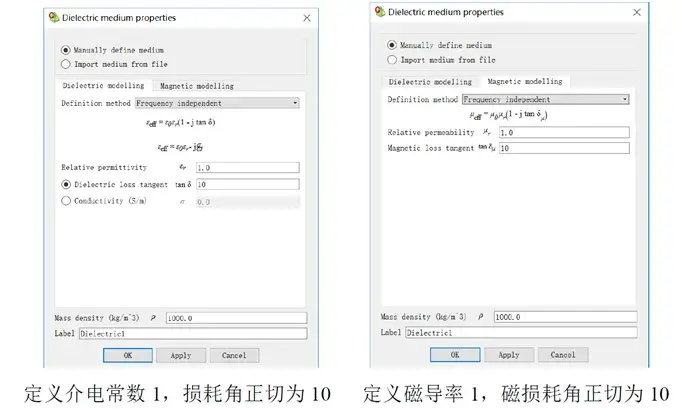

定义吸波材料通常需要定义高电损耗和磁损耗的材料，电导率与磁导率可以均设置为1，此时网格的划分可以按照空气波长划分，若采用较高的介电常数定义时，模型网格需要按照介质波长划分。

5、定义多层介质与赋予材料

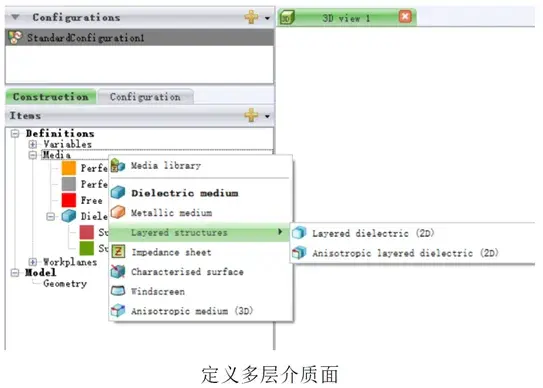

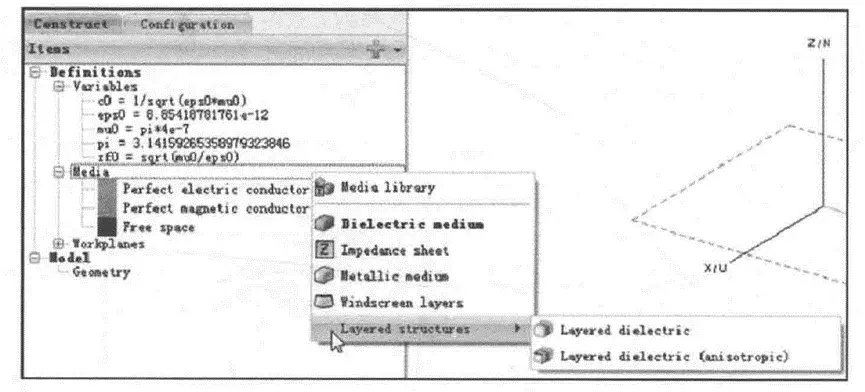

模型中需要准备介质材料，自定义或者在材料库中选择需要用的材料参数。选中Media点击右键>Layered structures> Layered dielectric(3D)，弹出 Create layered dielectric对话框。

定义多层介质时，介质沿着法向进行铺层；当多层介质用于涂覆时，第一层为最外面的材料。

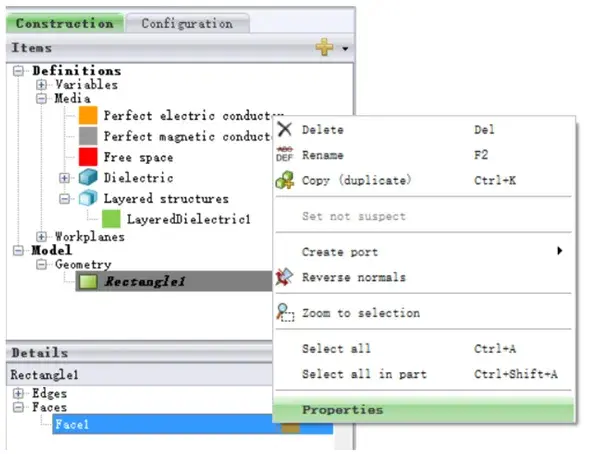

选择几何模型>Face点击右键 Properties，弹出Face properties对话框。

Face properties对话框> Properties> Medium选择已经定义的分层材料。

6、涂覆材料定义

定义涂覆材料的要求：一侧必须有自由空间（Free space），另一侧必须有自由空间（Free space）或PEC。涂覆的方式如下图。涂覆的材料必须基于金属面定义。

涂覆：材料覆盖在金属表面两侧，最外层为涂覆材料1，铺层的关系如下图。涂覆只能用于1/10波长的材料厚度。

7、厚涂覆材料定义

电磁隐身仿真中需要考虑厚度超过lam/10波长的吸波材料时，薄涂覆无法满足精度要求，因此建议使用厚涂覆。厚涂覆必须定义封闭的金属的表面，单独没有厚度的面是无法定义的，厚涂层只能定义为单层。

厚涂覆对切向表面电流进行建模，电场平行于涂覆表面时具有很好的精度，当电场垂直与涂覆面时精度下降。

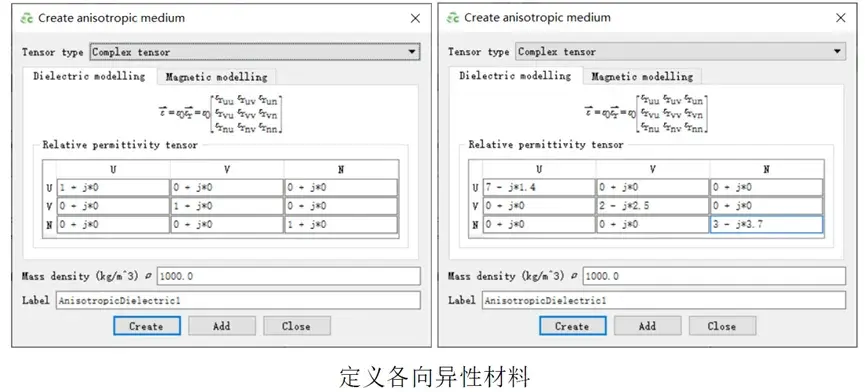

8、各向异性材料定义

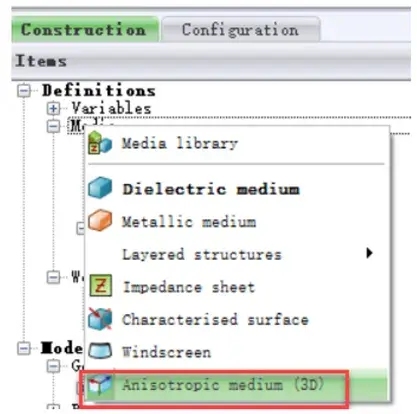

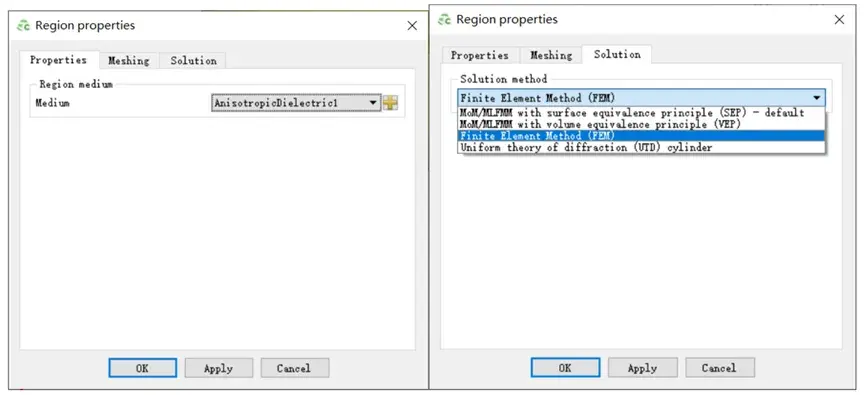

Feko支持各向异性材料仿真，支持多种各向异性材料的定义方式，FEM和FDTD两个求解器支持各向异性材料计算。
