Feko对数周期天线：建模与仿真方法

本文介绍用FEKO软件建模对数周期天线的步骤，天线工作频率为46.29 MHz，工作带宽从35 MHz扩展到60MHz。

1.定义变量

首先定义以下的变量：

freq = 46.29e6（工作频率）

lambda = c0/freq（自由空间波长）

tau = 0.93（放大因子）

sigma0 = 0.7（间隔）

sigmaN = sigma(N-1)/tau，其中N以1的增量从1迭代到11

d0 = 0（第一个单元的位置）

dN = d(N-1)- sigmaN，其中N以1的增量从1迭代到11

len0 =2（第一个单元的长度）

lenN = len(N-1)/tau，其中N以1的增量从1迭代到11

rad0=0.00667（第一个单元的半径）

radN = rad(N-1)/tau，其中N以1的增量从1迭代到11

Zline =50（传输线阻抗）

Zload =50（并联负载阻抗）

2.创建12个偶极子

a）创建line 0到line N，其中N从0迭代到11，增量为1。

在软件中建立起点坐标：（dN，-lenN/2，0），终点坐标：（dN，lenN/2，0）

b） 在十二条线中的每一条线的中间添加线端口（wire port）。

c） 将端口编号从1到12。

3.建立传输线连接

将第一个偶极子添加电压源激励（1V，50Ω）。

创建11个传输线连接到该偶极子。

•定义方法：Z0，长度，衰减

•传输线长度：sigmaN

•Z0的实部（欧姆）：Zline

•Z0的虚部（欧姆）：0

•衰减（dB/m）：0

•选中Cross input and output ports（交叉输入和输出端口）复选框以给出正确的传输线方向。

在Network schematic视图中在端口之间连接传输线：

使用通用网络定义并联负载：手动指定单端口Y矩阵，Y11=1/Z负载，如上图传输线11。

设置连续的频率为：35 MHz到60MHz。

4.网格划分

将十二个偶极子中每个偶极子的local wire radius半径设置为radN。

方法为：打开“Edge properties”对话框，单击“Properties”选项卡，然后选择“局部线半径Local”复选框。将“Mesh size”设置为“Standard”。将Wire segment radius设置为0.01。对模型进行网格划分。

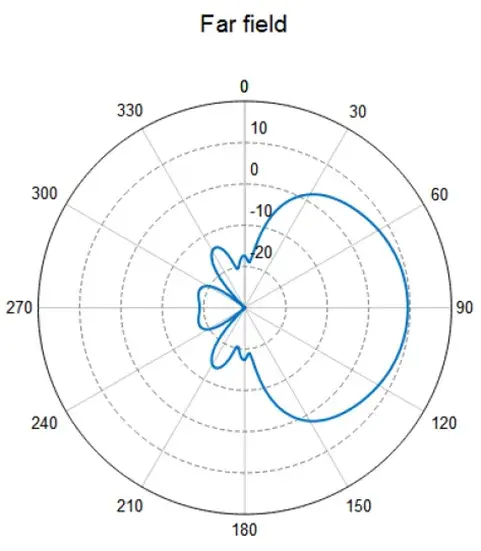

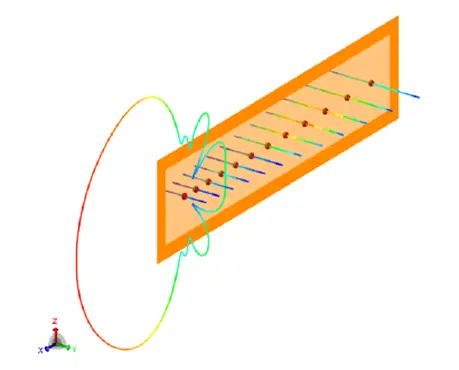

5.求解并查看结果
