五种常用UPS并机方案盘点，你用过哪一种？

UPS电源（Uninterruptible Power Supply，不间断电源）是一种重要的电力保护设备，其核心作用是在电网出现异常（例如停电、电压波动等情况）时，为连接的设备提供持续的临时电力支持，同时提升电源的稳定性和质量。

相信大家对UPS并机的几种常见方案都有所了解，本文将对此进行简要梳理，供参考学习。我们将重点讲解各类方案的工作原理，并对其优缺点进行分析。为便于理解，本文将按照从高端（HIGH）到低端（LOW）的顺序进行介绍。接下来，让我们一起深入了解这些UPS并机方案吧！

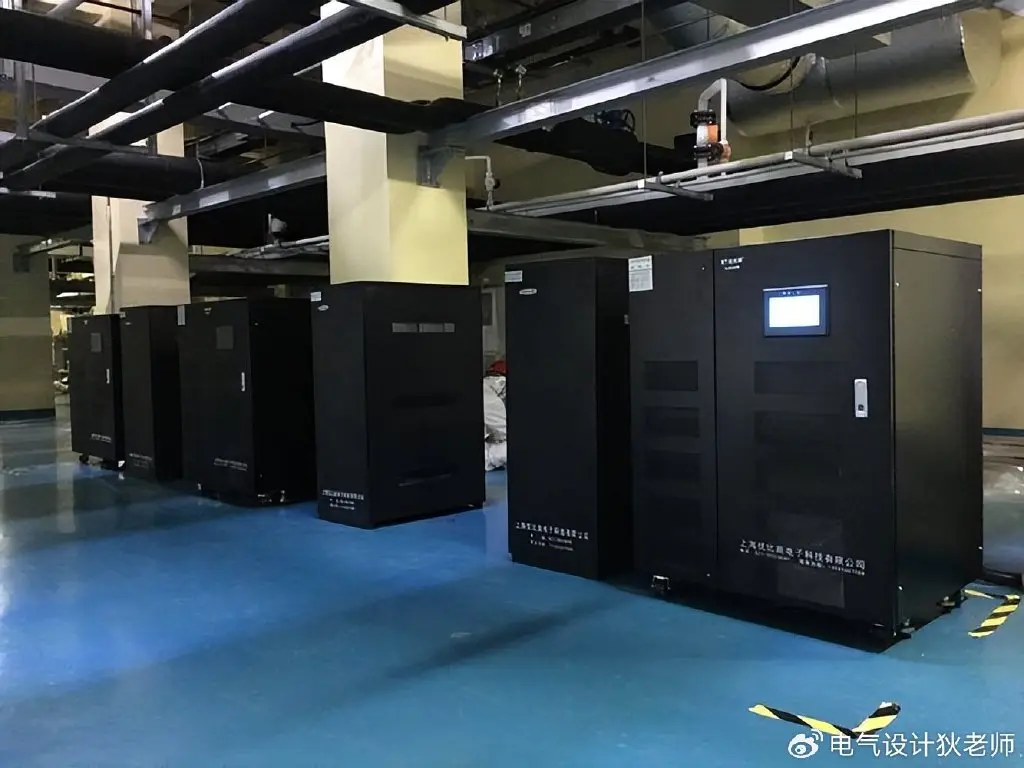

UPS电源并机方案一：模块化并机+外置静态开关

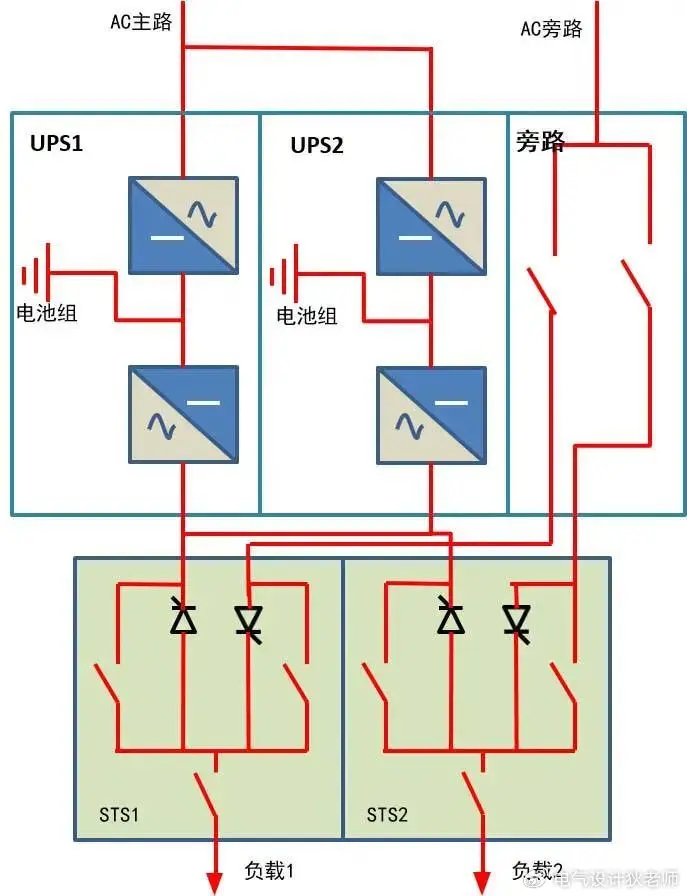

这是目前比较高、大、上的模式，较费银子，先看结构如上图。

优点： 任一台UPS故障停机后，负载都可以由剩余UPS承担； 正常工作时，负载由所有UPS分担，负载率低； 设置独立STS静态切换开关，并设有STS的维修旁路便于维护，STS故障的可靠性有所提高，降低风险点； 负载也可分散配置，降低风险系数；  缺点： 增设设备较多，2台UPS、2台STS、市电配电柜1台，需要占地面积较大,投资额较大；

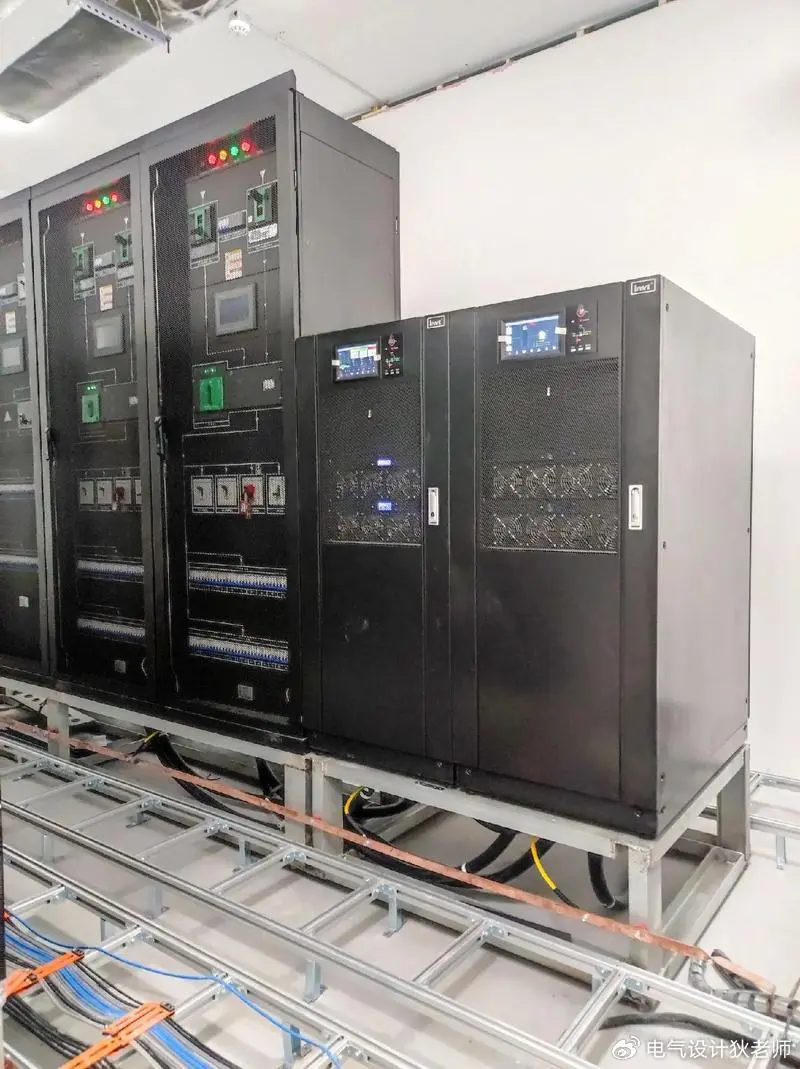

UPS电源并机方案二：并联式UPS热备份系统

这是目前最常用的模式，虽然成本不低，但是可靠性对得起这个价格，所有是最最常用的并机方式，如果您还想再节省一些Money，那就采用2+1并机方式：三台UPS并机，任何一台故障，都不会影响正常的供电。

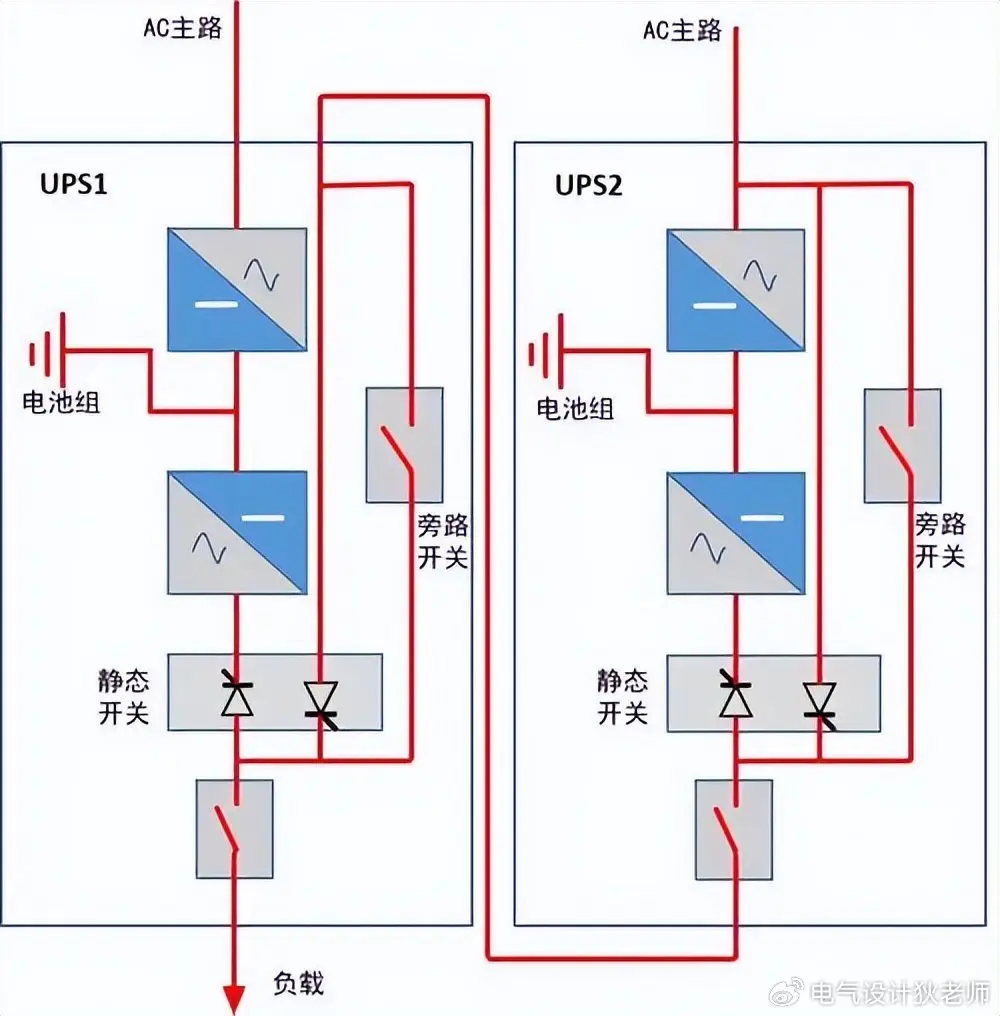

下面是1+1并机的原理图：

优点：

任一台UPS故障停机后，负载都可以由剩余UPS承担； 正常工作时，负载由所有UPS分担，负载率低； 市电停止时，电池续航时间为所有电池组的累加时间；  缺点： 技术要求高、调试复杂，要求并机UPS的品牌、型号、规格完全一致； 对各台UPS的输出同步性要求高，一旦不同步产生环流，有可能导致短路故障；

UPS电源并机方案三：旁路式UPS热备份系统

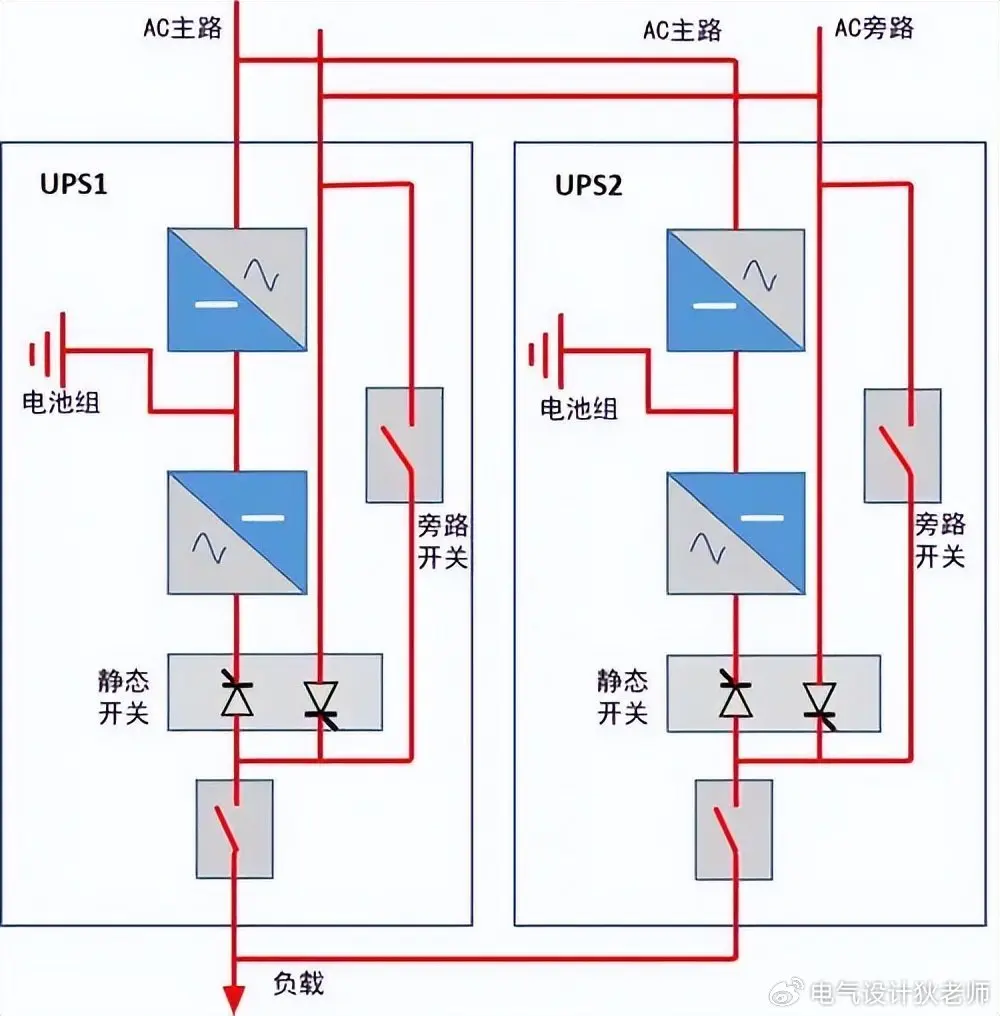

旁路式UPS冗余模式属于热备模式，即：在同一时刻只用一台UPS为负载提供电力，另一台等着，一旦运行着的主UPS故障，等待的UPS立即接管负载。原理如下：

优点：

易实现后期改造，不同品牌、不同容量UPS都可组建； 可分开维保，且保证维保时负载仍受UPS保护； 运行效率高于串联式UPS； 市电停止时，电池续航时间为两组电池组的累加时间；  缺点：

UPS1的静态旁路开关为系统瓶颈，一旦故障可能导致负载断电； UPS2长期空载运行，效率低；且电池组长期得不到放电，寿命下降；

UPS电源并机方案四：串联式UPS热备份系统

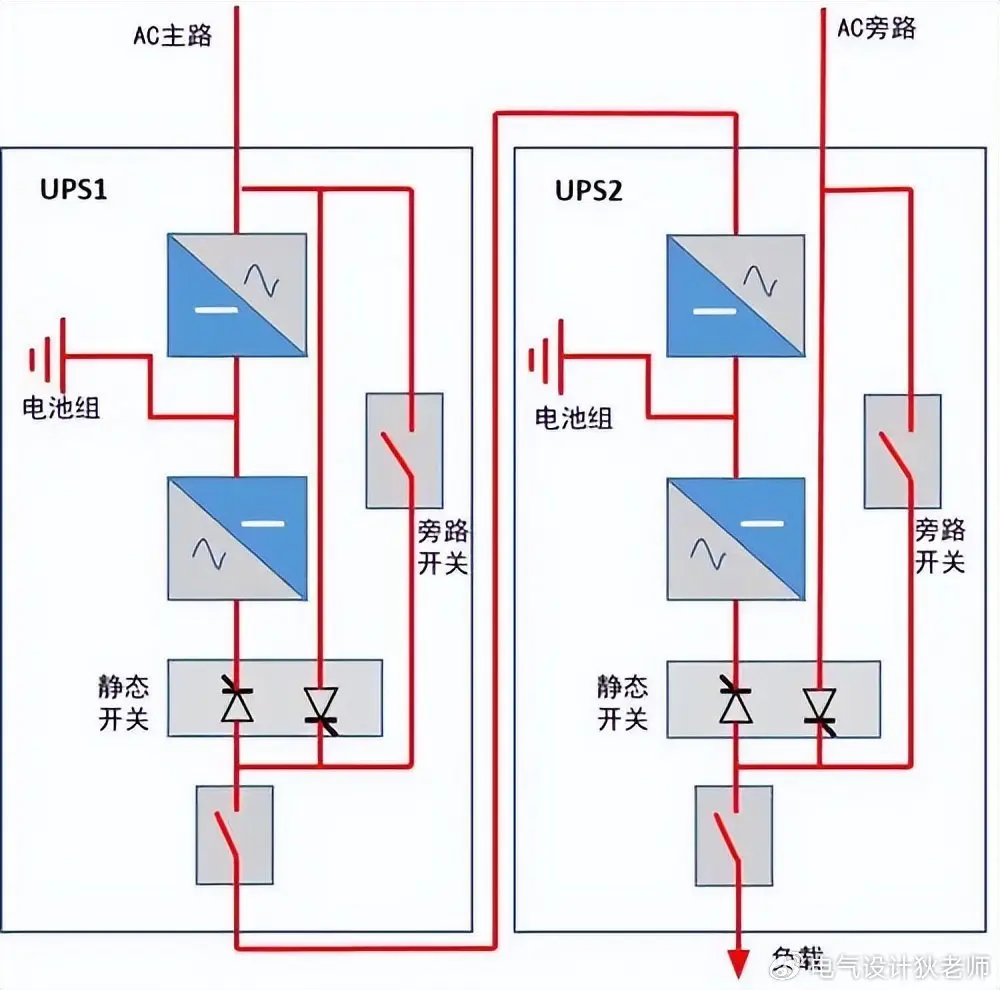

串联UPS 是早期冗余模式受UPS技术落后限制而采取的一种冗余模式，现在已经不在使用，其原理如下：

优点：

任一台UPS故障停机后，负载都可以由剩余UPS承担； 正常工作时，负载由所有UPS分担，负载率低； 设置独立STS静态切换开关，并设有STS的维修旁路便于维护，STS故障的可靠性有所提高，降低风险点； 负载也可分散配置，降低风险系数；  缺点：

增设设备较多，2台UPS、2台STS、市电配电柜1台，需要占地面积较大,投资额较大；

UPS电源并机方案五：单机在线式UPS

前面列举了并机冗余模式，最后看看UPS单机的原理：

优点：

系统构架简单，控制逻辑易实现，造价低。  缺点：

静态旁路开关为系统瓶颈，一旦故障可能导致负载断电； 整机故障需更换时需要停电（可通过增加外部旁路解决）； 维保时切换到旁路市电供电，负载不受保护；

五种常用的UPS电源并机方案总结：

目前，最常用的方式是方式“2”；要求更高的用户采用方式“1”；在实际应用中也常用到方式“3”，也仅仅在系统升级了，原来老UPS又能正常工作，丢弃了很可惜，怎么办呢？那就当个“热备”的角色为新UPS的旁路供电吧（UPS正常运行时旁路处于非供电等待状态）。

老话说得好：适合自己的才是对的，选好UPS，选好冗余方式，请根据自己实际的需要，选好可靠性与价格的平衡点。
