电气制图用什么软件？CAD与Eplan哪个更胜一筹？全面对比

身为电气工程师，每天打交道最多的可能不是自家对象，而是时时刻刻攥在手里的电气图。目前市面上制作电路图的软件形形色色，但是AutoCAD Electrical和Eplan是目前大家使用率最高的两款电气制图软件。

EPLAN是一款专业的电气设计软件，它通过自动化地生成电气/流程 控制系统  的文档来优化工程效率。而相比之下CAD更加普及，CAD可以绘制各种类型的图形，并配合其他软件完成多种工程任务。

在网上我们经常能看到关于哪款软件比较好用的讨论，下面就让我们从几个方面的对比中了解一下。

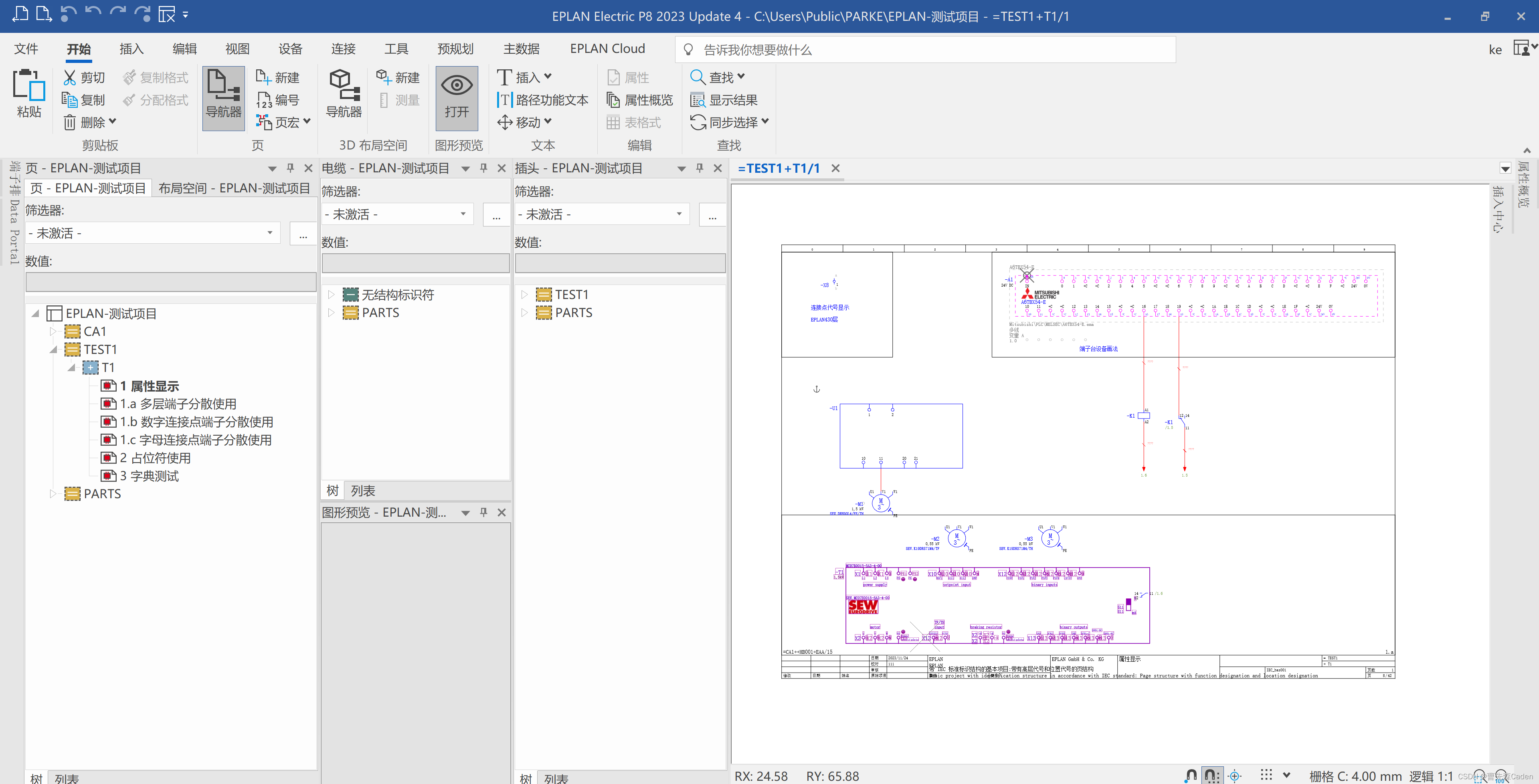

Eplan电气绘图软件

它是一种专门为电气工程师打造的软件，它的符号和元件库非常丰富，并能自动排布和自动标记线路名称和元件……这都使得绘图工作更加快捷和准确，从而提高了效率。

另外，EPLAN还具备为自动化工程编制以及机械工程、流程工程和仪器设计等领域的电气图纸制定程序的能力。EPLAN在电气工程方面的专业性和功能性优势可以大大节省您的绘图时间

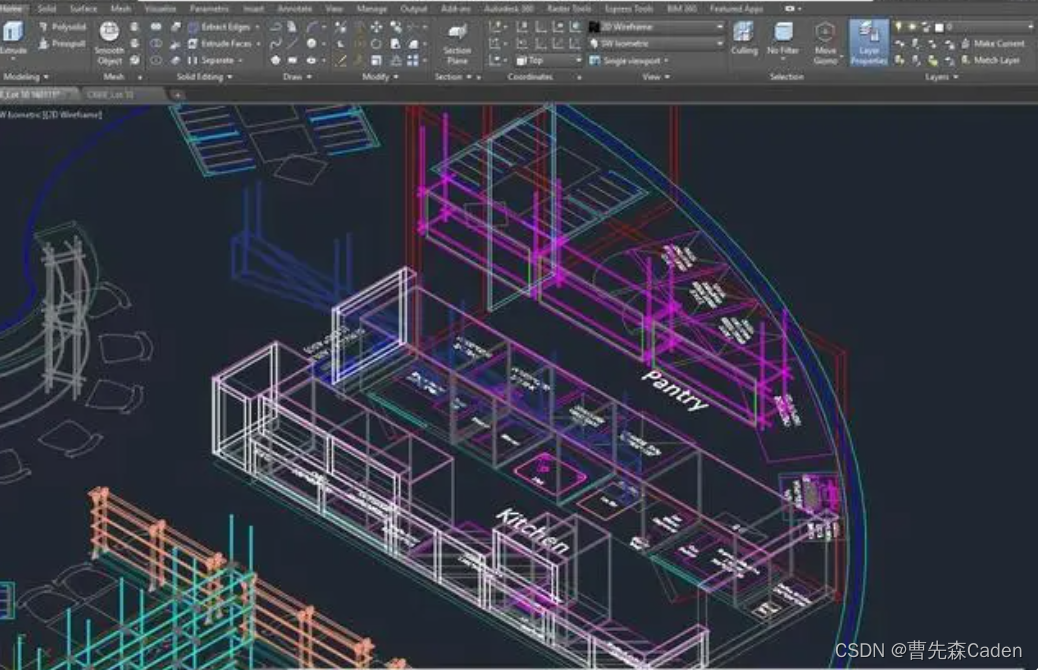

CAD2021(电气版）

作为通用的CAD软件，它可以用于许多工程领域，而其中电气绘图只是其中之一。因此，它的符号库和插件可能不够丰富。

同时，绘制电气图纸需要手动绘制符号和线路，而这需要花费许多时间和手动修改。此外，如果想要进行针对电气工程的复杂操作，也需要自己编写程序进行操作。

然而，Auto CAD也有其优点，例如它的图形处理能力强，可以处理大型电气图纸，并且具备完整的二维图形表示和管理方式。

对比

制图的电气逻辑

CAhttps://www.gofarlic.com仅仅是手工绘制电路，无电气逻辑;

EPLAN:符号具有极其丰富的电气属性，电路具有信号跟踪，电位跟踪等功能。

项目信息的交互

CAhttps://www.gofarlic.comCAD机Office之间没有 交互 ，当设计发生申改时，相关文档无法及时改动，易出错，自不可相互导入导出项目信息;

EPLAN:可以将项目诸如电缆、插头、端子、电气元器件、PLC等相关 信息 可以和EXCEL导入导出，实现双向编辑，准确无误。

制图时间

CAhttps://www.gofarlic.com一个项目需要接近一个月的时间，但项目信息十分不完善，很多靠工作经验去实施

EPLAN:大约需要一周多的时间，考虑到项目的所有细节，自动生成大量报表，用干给不同工作岗位的人员使用。

综上所述，EPLAN和CAD两者都有其优劣之处。如果需要专业的电气设计工具，则应该选择EPLAN；而对于涉及到各种类型的图形绘制与工程设计，则CAD是更好的选择。因此，在实际应用中，可以根据所需任务性质来选择合适的设计软件。

以上就是CAD和Eplan如何选择的介绍啦~不知道大家画图都是用什么呢？欢迎在评论区讨论！
