制作配电箱前这些事得先搞清，尺寸布局和进出线预留

提起配电箱想必大家都非常熟悉了。但是如果说到配电箱的制作，可能不少电气人员都是一知半解的。配电箱作为电力系统中重要的组成部分，承担着分配电能、保护电路及控制用电设备的功能。其生产过程涉及多个环节，需严格遵循技术标准与安全规范。下面给大家讲一讲配电箱制作前的需清楚的事。

TOP01：主要元器件的选择；（主要元器件指：断路器、双电源切换开关、接触器、热继电器、浪涌保护器、变频器、软启动器、电气火灾监控器、互感器、仪表等）；

TOP02：安装方式：壁挂明装、嵌墙暗装、落地式等；

TOP03：外壳颜色：常用有浅灰RAL7035、RAL7032、提供色卡；

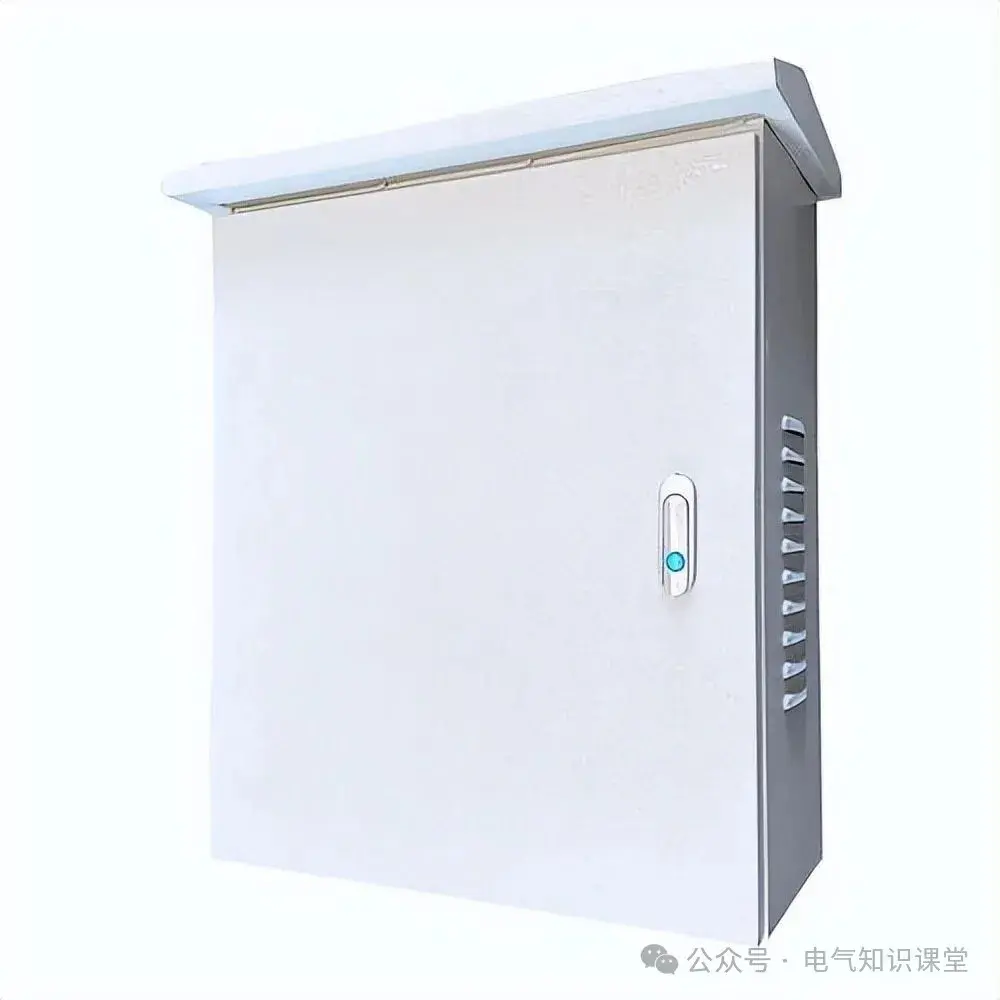

TOP04：安装场所是否有特殊要求，如：空间是否受限？室内场所还是室外场所？

TOP05：防护等级：正常室内IP30即可满足、室外不低于IP54；

TOP06：外壳材料及厚度：冷轧钢板、不锈钢板（304#、201#​）、镀锌钢板或其它；

TOP07：电缆出入口要求；

UP主的推荐

      电气设计实战教学（照明，防雷，消防，供配电）08


¥380起

去看看

UP主的推荐

      工业电气设计视频课程08


¥298起

去看看

UP主的推荐

      箱变丨成套电气设备高低压开关柜设计视频课程01


¥328起

去看看

TOP08：二次控制要求：（可参考《常用风机控制电路图》、《常用水泵控制电路图》）a：与BAS系统的相关接口要求；b：与FAS系统的相关接口要求；c：与阀门、水位、异地控制、后台的接口等要求；

TOP09：其它；

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
