proE软件基础操作和建模思维入门，参数化设计核心逻辑

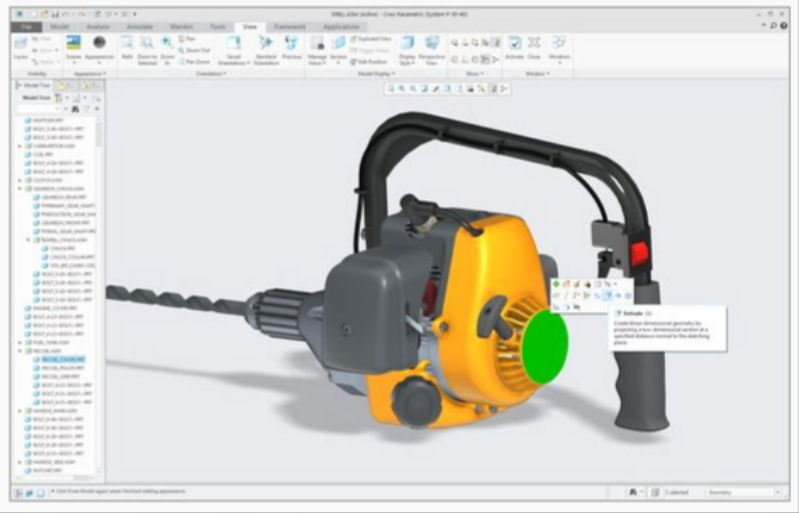

画一个方块，标了长宽高，改一个尺寸整个模型跟着变，这就是参数化。Proe跟AutoCAD最大的区别在这里，AutoCAD画完就定死了，Proe画的是特征，特征按顺序排，尺寸是参数，改参数模型重算一遍，重算的顺序就是模型树里的特征顺序。路径D:\Creo\param_basic\block.prt。

草绘是参数化的起点，草绘里画线先不管尺寸，画完加约束，水平、竖直、平行、垂直、相等、对称、重合，约束加够了线还是白的，再标尺寸，尺寸标完线变黑，全约束了。约束是“关系”，尺寸是“数值”，关系定了形状，数值定了大小。约束加多了会过约束，线变红或者弹窗报错，删掉多余的约束。尺寸标少了欠约束，线是白的，拖一下整体跑偏，拉伸的时候报“截面不闭合”或者拉伸出来尺寸不对。检查欠约束在草绘器诊断里，打开“颜色显示约束”，白线就是欠约束。

父子关系是参数化设计的核心逻辑。拉伸的草绘平面是一个基准面，基准面是父，拉伸是子，删了基准面拉伸跟着挂。圆角选了一条边，边是拉伸特征的边，拉伸改了圆角跟着改，圆角是拉伸的子。改一个特征的尺寸，所有以它为参考的特征全部重算，重算不过来就报错。改尺寸之前先看模型树里哪些特征在后面，心里有数。删特征之前先看谁参考了它，参考了的先改参考，再删。

关系式把参数串起来，工具→关系，输入d1=d0*2，d0是某个尺寸的代号，d1是另一个尺寸的代号，改d0，d1自动跟着变。常用在螺纹孔间距跟板长关联，板长改了孔间距自动调。参数在工具→参数里建，材料、密度、图号这些都可以做成参数，工程图标题栏自动调用，改一个地方全变。config.pro里relation_file指向关系式文件，每个零件可以有自己的关系式，也可以共用一个库文件。

Top-Down设计是参数化的高级用法，先建骨架模型，在骨架里定主控尺寸和基准，零件从骨架里拆出来，骨架改了零件跟着改。装配体里零件位置用骨架定位，不用一个个对坐标。骨架模型用发布几何和复制几何，发布几何把骨架里的参考面、轴、点发布出来，零件里用复制几何引用，改骨架零件自动更新。路径D:\Creo\top_down\下面那个减速器就是骨架做的，改中心距，齿轮和轴的位置全跟着变。

工程图跟模型联动，模型改了工程图跟着改，不用手动标注。标题栏里的图号、名称、材料用参数引用，零件属性里填了工程图自动显示。BOM表用重复区域，装配体里加了零件BOM自动加一行，删了自动减。工程图模板用陈杰那个，mmns_drawing.drw，drawing_setup_file指向.dtl文件，单位mm，标注箭头大小和字体按国标设。

参数化设计容易翻车的地方，改尺寸改过头了圆角半径大于相邻曲面曲率，报错；拔模和圆角顺序排错，报错；抽壳壁厚大于曲率半径，报错。这些问题的根在建模顺序上，先大后小，先整体后局部，先拔模后圆角，先圆角后抽壳，顺序排对了改参数不容易失败。模型树里特征排得越靠后越安全，前面的特征改了后面全重算，重算失败的地方从后往前排查。
