Proe英制图纸快速改成公制方法，单位转换和比例调整一步到位

在Proe英制图纸怎样快速修改成公制呢?下面就为大家分享Proe英制图纸修改成公制的操作内容，有需要的可以来了解了解哦。

     Proe英制图纸修改成公制的操作内容

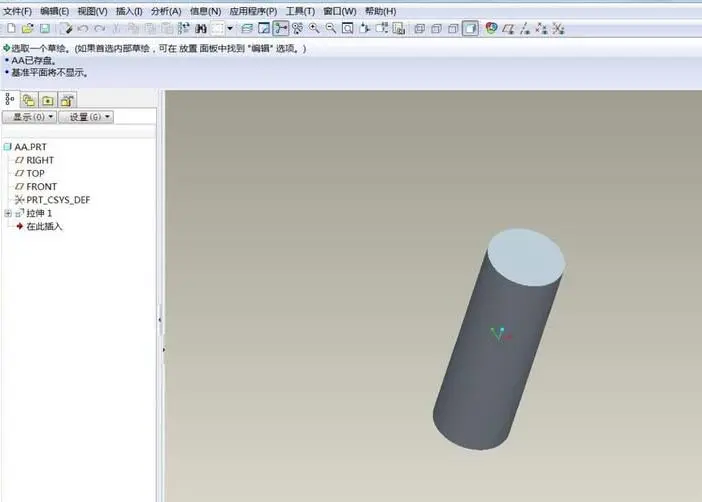

     1、打开要转单位的图档

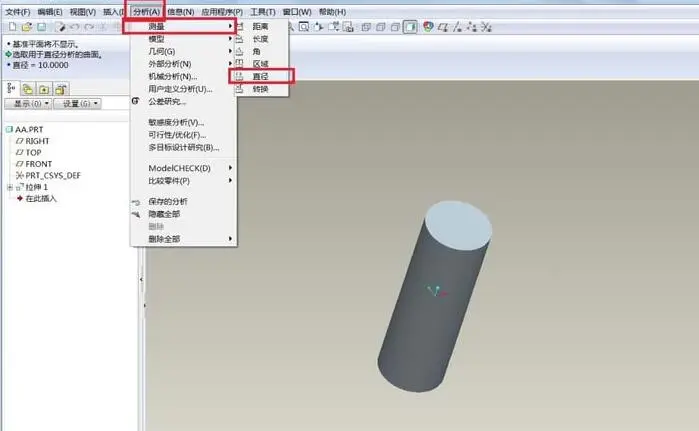

     2、先点--分析--测量--直径

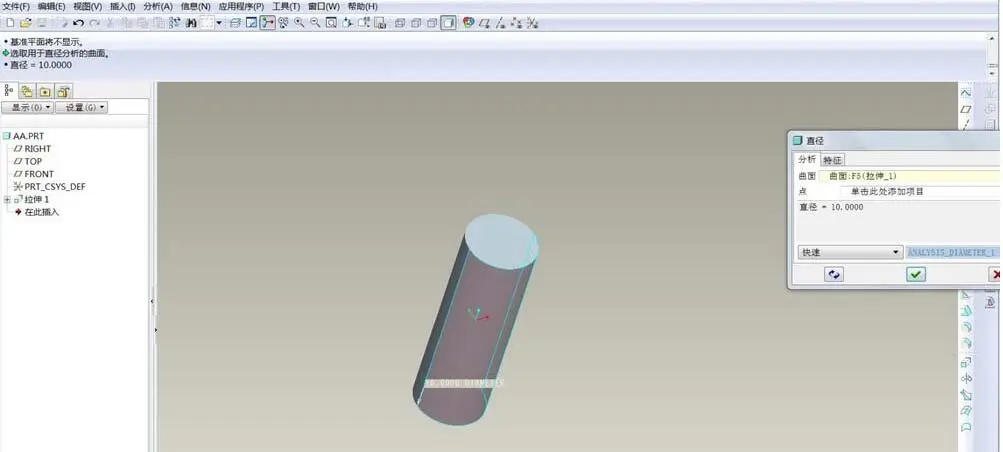

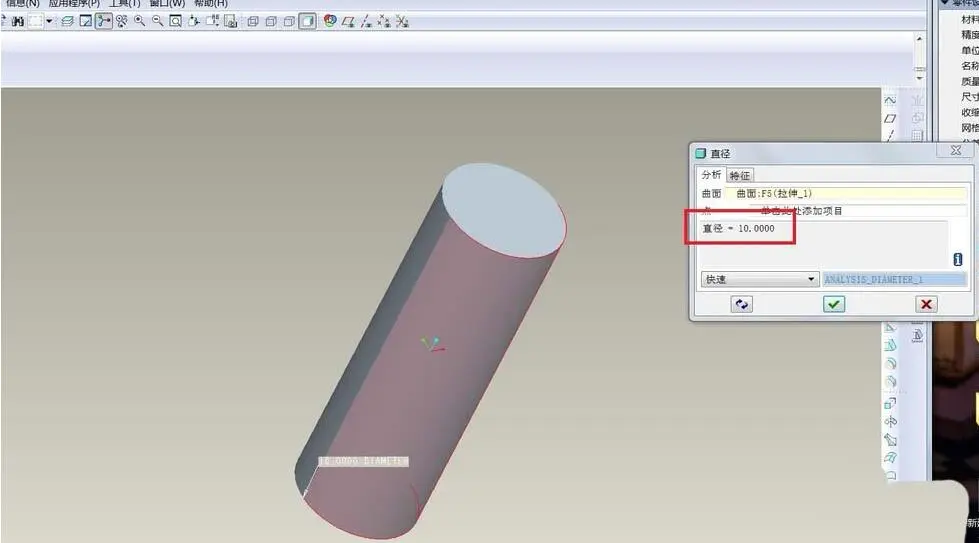

     3、点一下圆柱的圆弧部分，可以看到，现在的直径是10

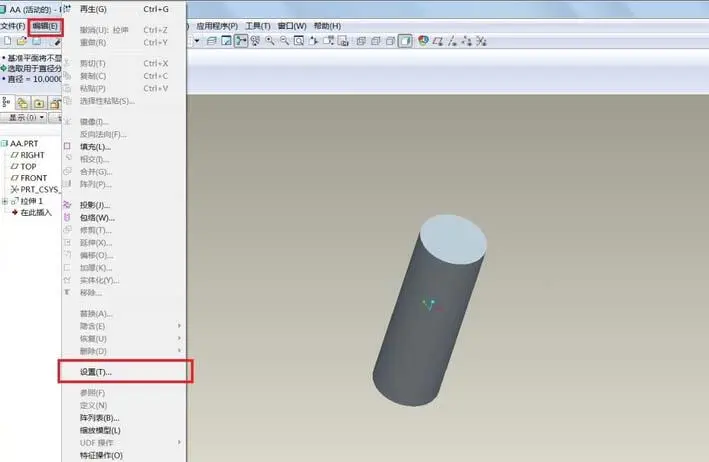

     4、点击--编辑--设置---

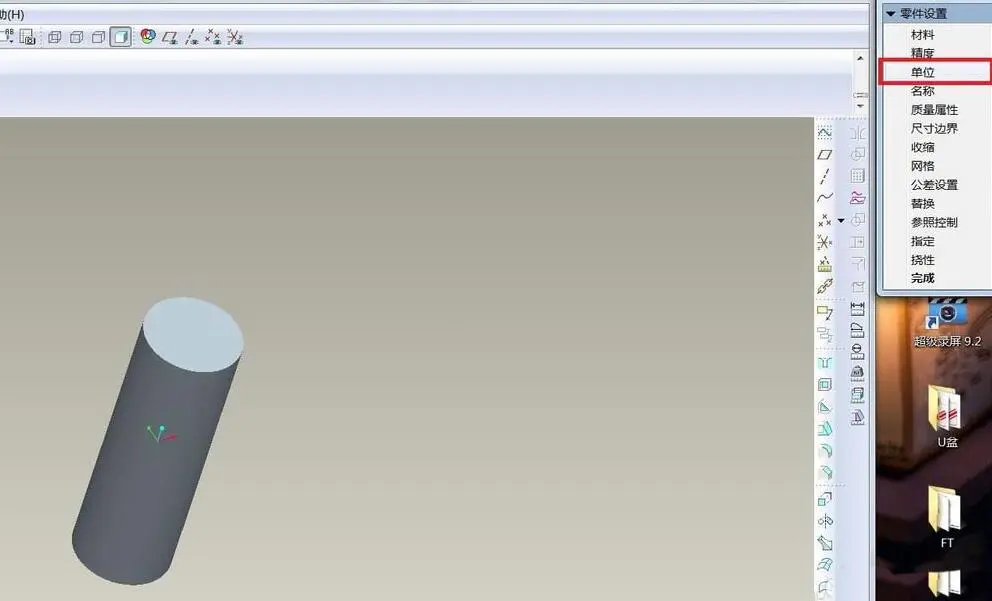

     5、在弹出的瀑布菜单中点--单位--

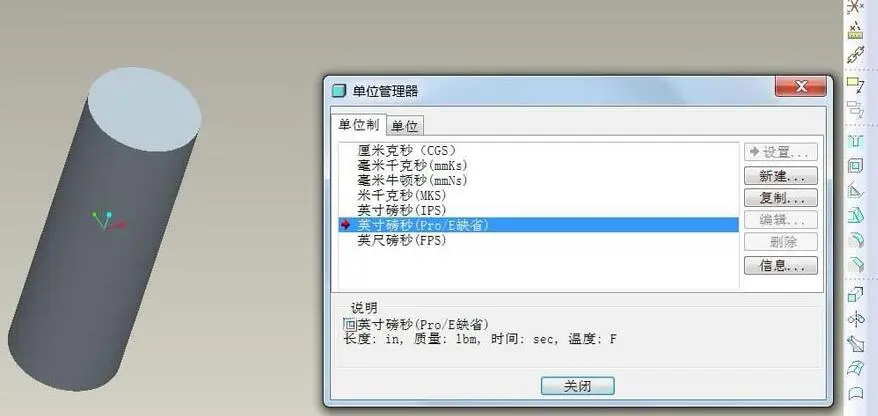

     6、可以看到默认的单位是---英寸磅秒---(即零件的长度单位为英寸，重量单位为磅，时间单位为秒)

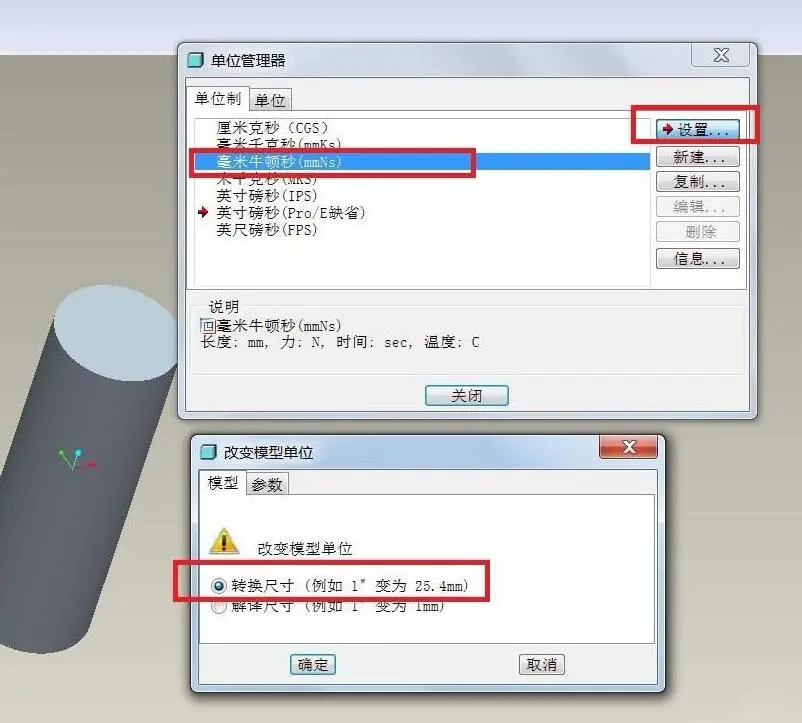

     7、选择--毫米牛顿秒MMNS--设置---。这时会弹出一个对话框，为了说明效果，我们选 上--转换尺寸--确定试一下，再关闭上一层对话框

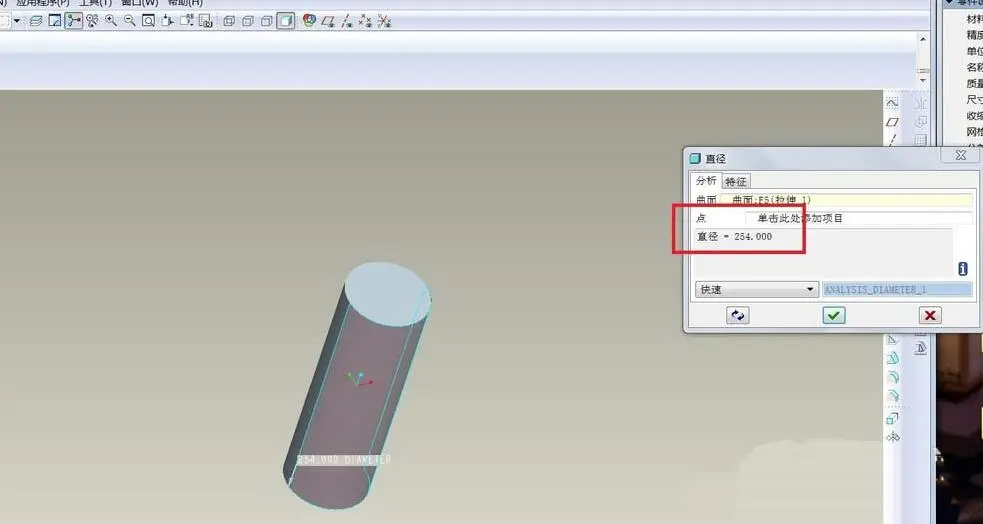

     8、现在量一下外圆直径，你会发现直径由10变成了254，意思就是说--转换尺寸--是会帮你把尺寸全部放大25.4倍

     9、再退回第7步，试试勾选--解释尺寸--确定，然后关闭对话框

     10、再量一下外圆直径---依然是10没变，就是说--解释尺寸--的意思是只变单位不变尺寸

     以上这里为各位分享了Proe英制图纸修改成公制的操作步骤。有需要的朋友赶快来看看本篇文章吧。
