Proe怎么画三维立体麻花钻零件？螺旋槽和刃口建模思路分享

Proe怎样建模三维立体的麻花钻零件呢，话说不少用户都在咨询这个问题呢?下面就来小编这里看下Proe建模三维立体的麻花钻零件的图文操作吧，需要的朋友可以参考下哦。

     Proe建模三维立体的麻花钻零件的图文操作

     1、点击拉伸，在FRONT平面创建一个直径为14，长度为266的圆柱。

     2、点击【插入】-【螺旋扫描】-【曲面】，弹出如下菜单，点击菜单中的完成。

     3、选择RIGHT平面作为草绘平面，绘制如下扫描轨迹。(注意不要忘记绘制旋转轴)

     4、点击右下角的勾号，此时在绘图区的上部弹出节距的输入框，在输入框输入70，系统再次进入草绘环境，绘制如下的长度为4的直线作为草绘截面。

     5、点击完成。

     6、按住 ctrl 选中圆柱面和前面创建的螺旋曲面，点击【编辑】-【相交】，创建出如下螺旋曲线，并将螺旋扫描曲面进行隐藏。

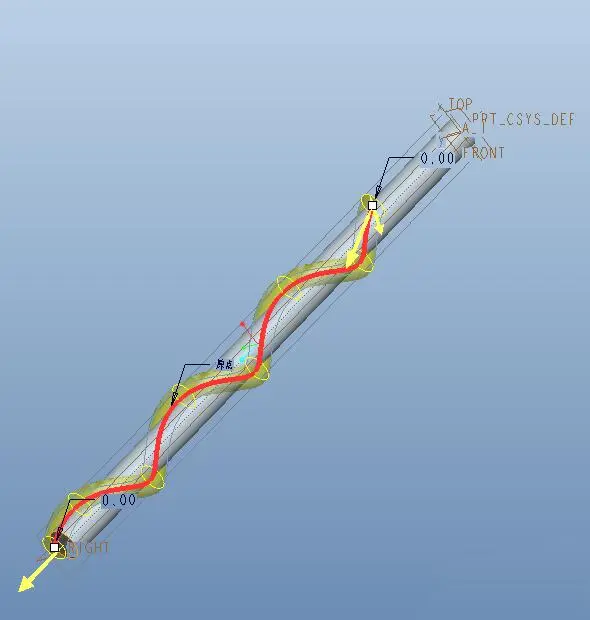

     7、点击【插入】-【可变截面扫描】，选择上面的螺旋线作为扫描轨迹。

     8、点击【参照】选项卡，进行如下设置。

     9、点击【草绘】按钮，绘制如下的截面。

     10、点击勾号完成。

     11、选择上面的可变截面扫描特征，点击【阵列】，类型为【轴】，阵列个数为2，阵列成员的角度为180.

     12、完成。
