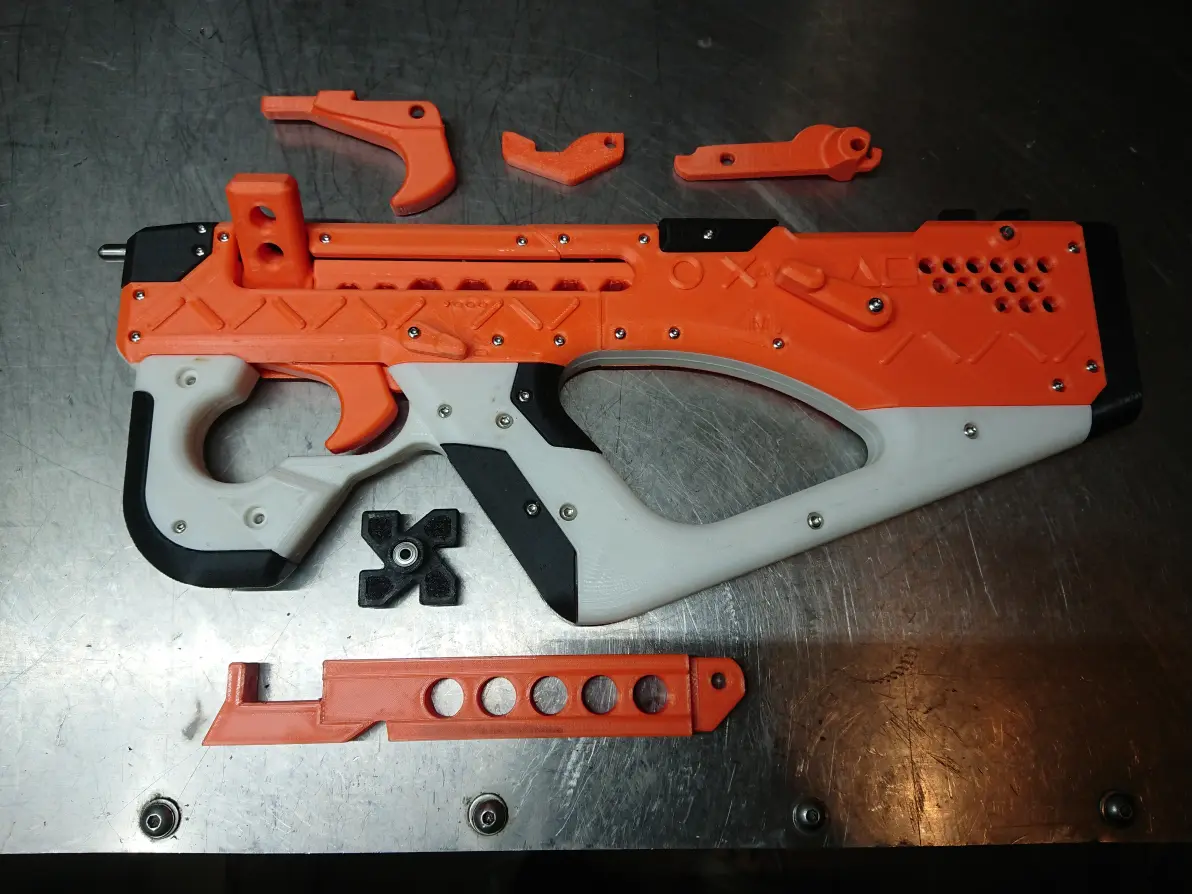

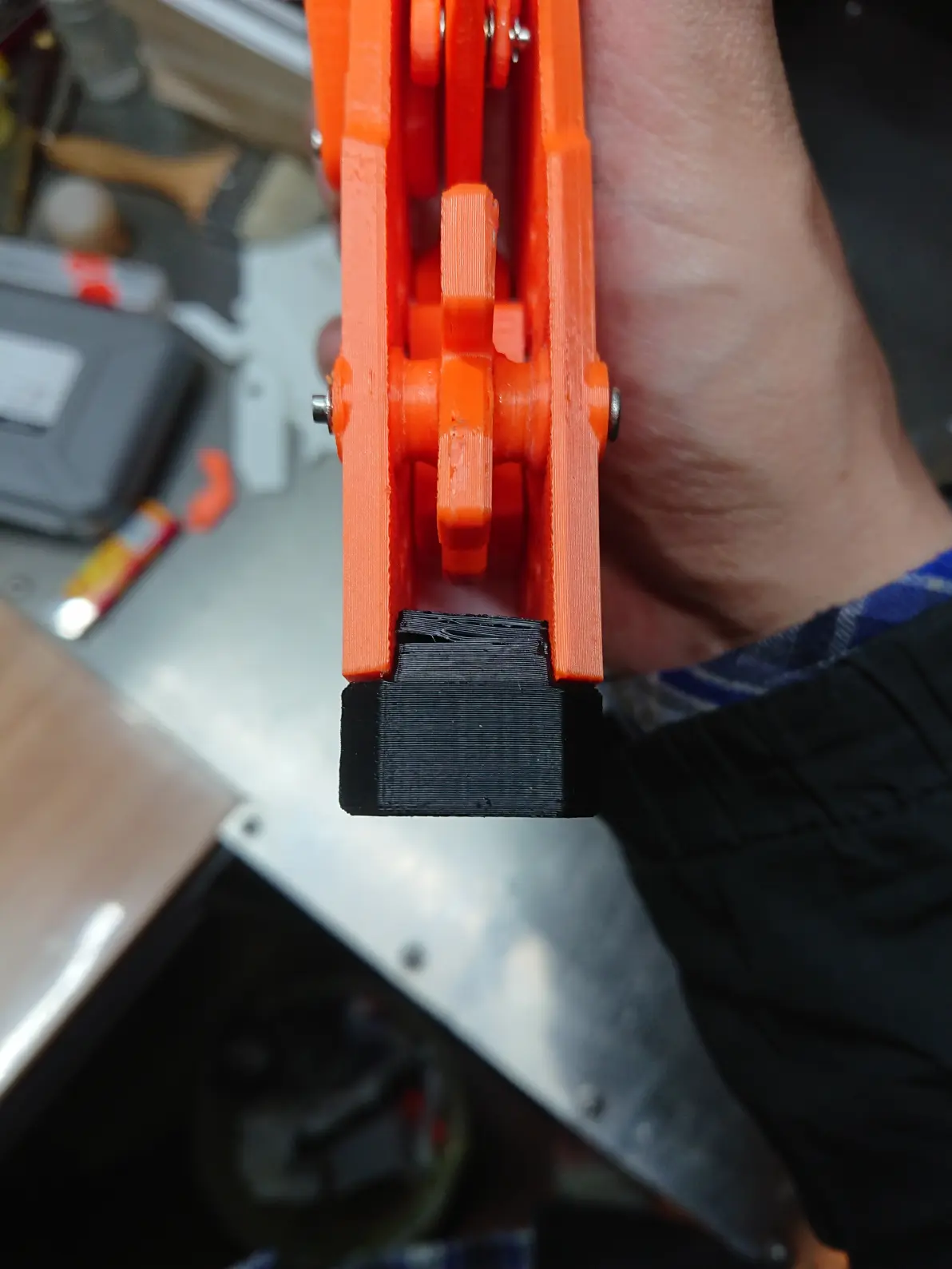

装配好的P90挂上皮筋，并没有达到预期连发顺畅的效果......准备拆解检查，发现的第一个问题是枪托因为螺丝孔尺寸偏小，竟然炸裂.....这会挡住转子，转到边角会有卡顿。

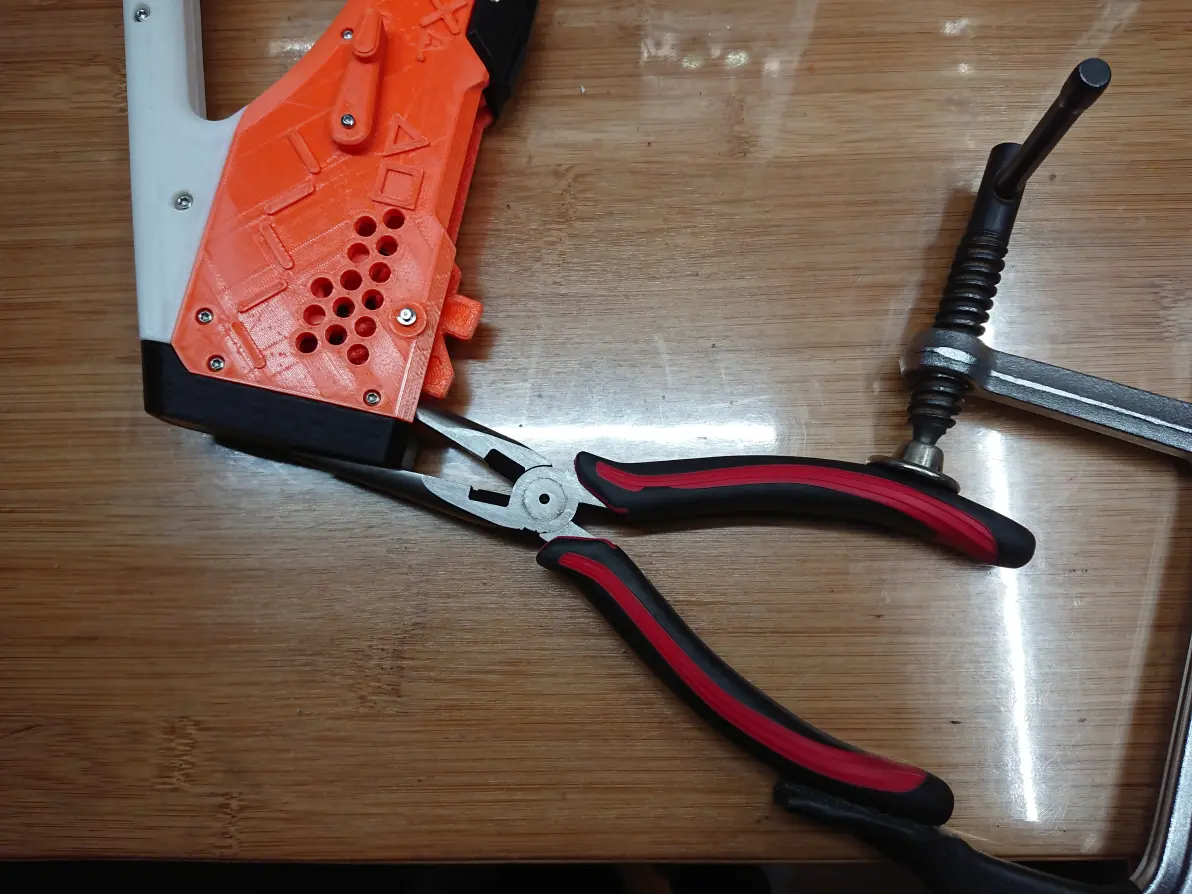

滴几滴强力胶再用尖嘴钳配木工夹就修好，测试品么，就不麻烦朋友再打印一个件了。
扳机抬起位会摩擦滑块，动作有点不顺畅。

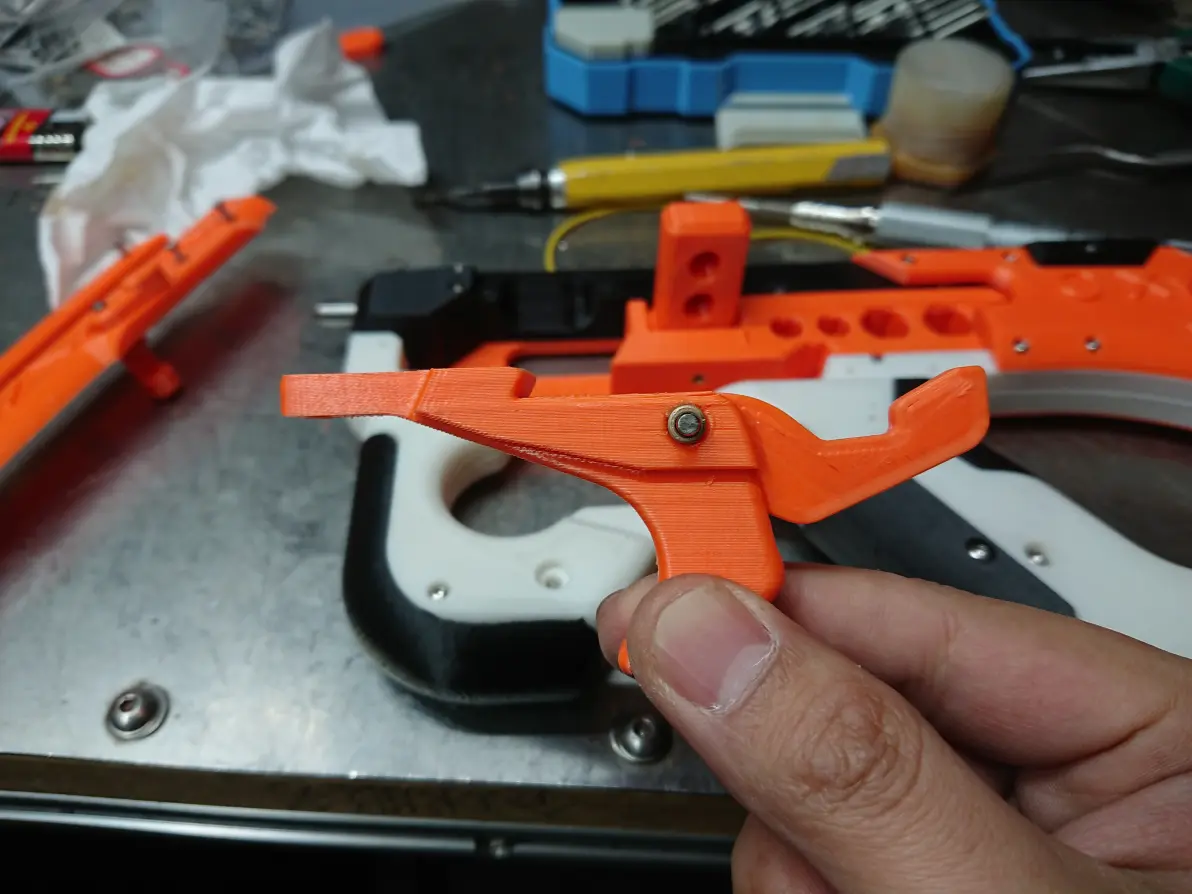

把扳机拆下来锉刀把两个台阶顶面打磨平整。
副扳机倒是动作顺畅，半自动档似乎抬起过高，滑动阻力也比较大.....下次修改配合尺寸让它凸出少一点。

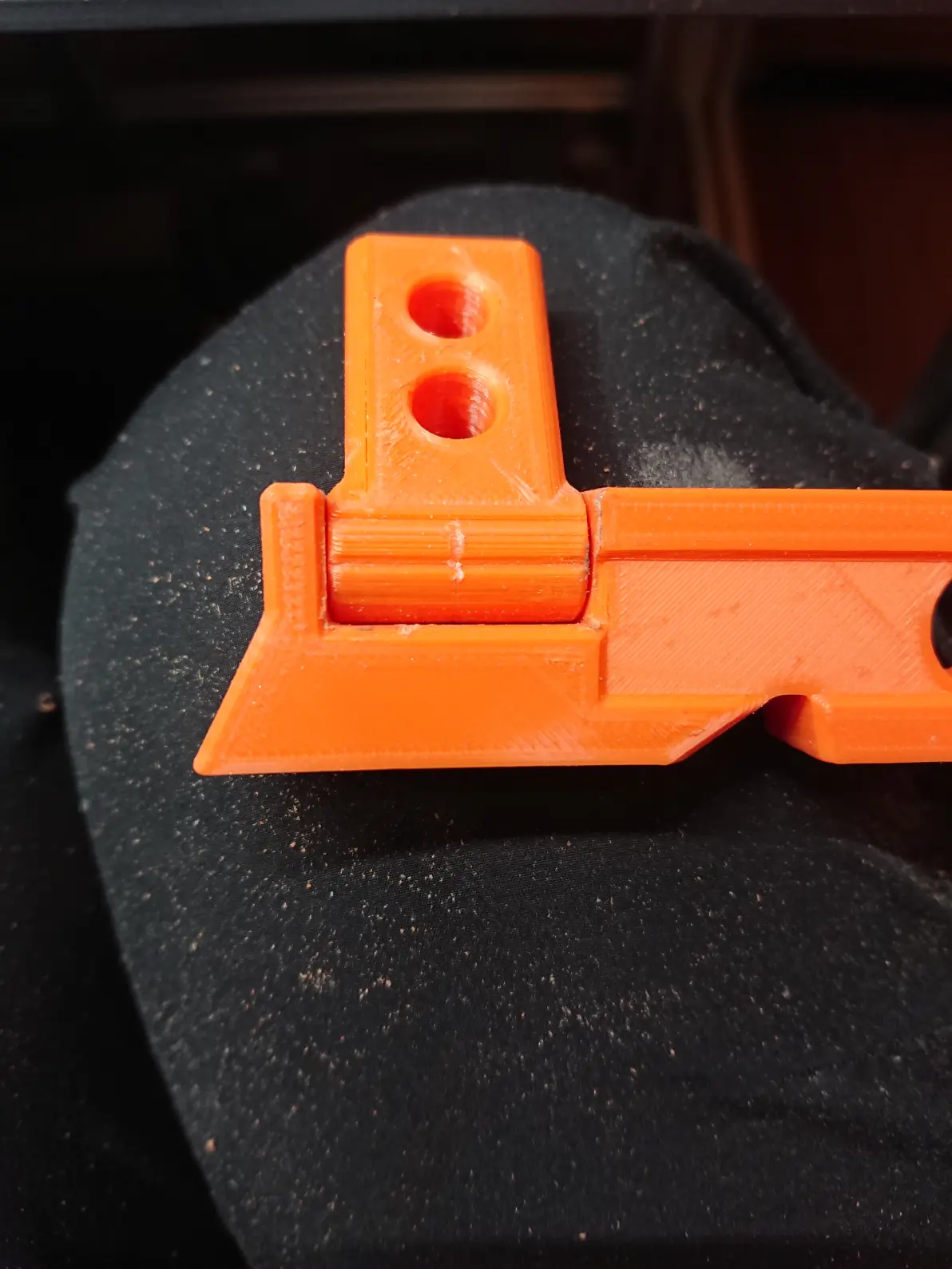

本想着不破坏卡口尺寸就没把滑轨槽做通，现在看这导轨根部反而会碰撞副扳机。皮筋拉动滑块力比较大确实不影响，但复进弹簧力小，拉回去就这么卡一下，力不够撞开释放块，也就不能顺畅循环。

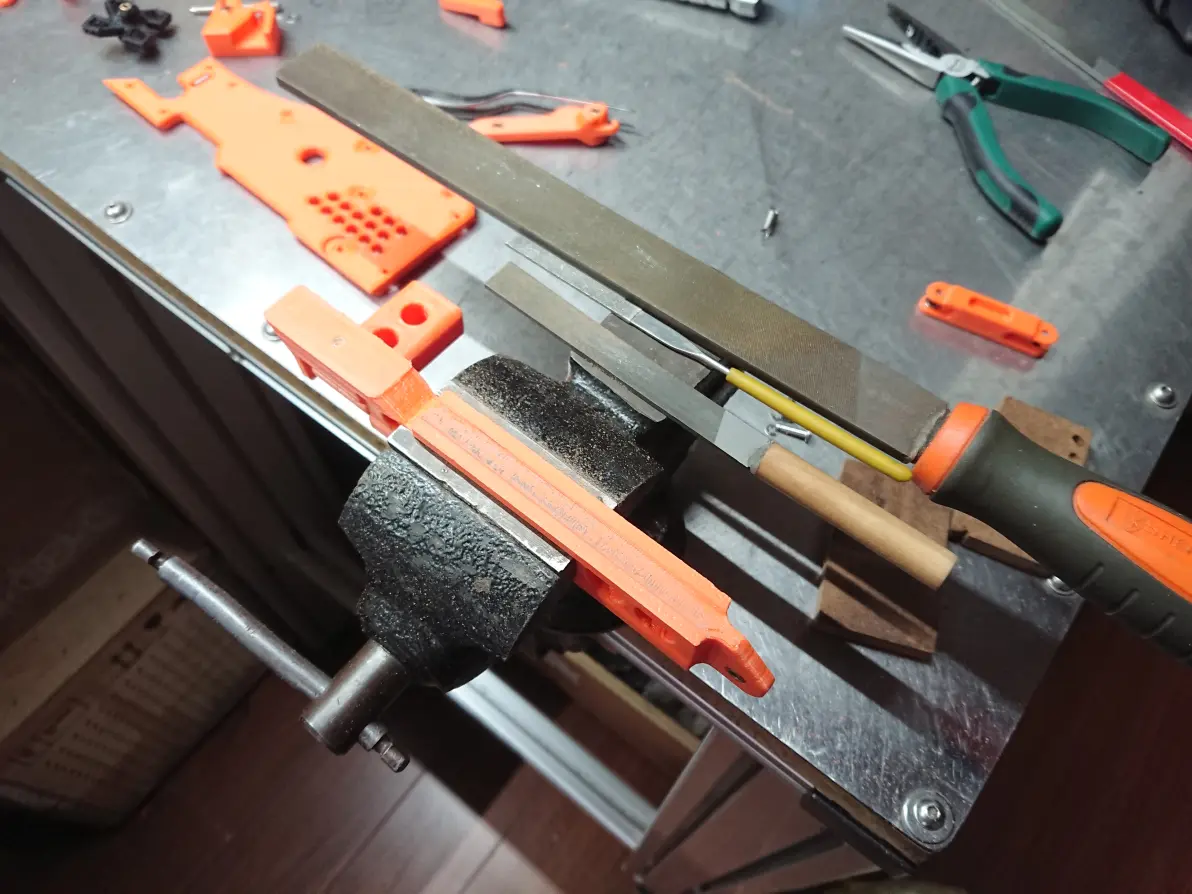

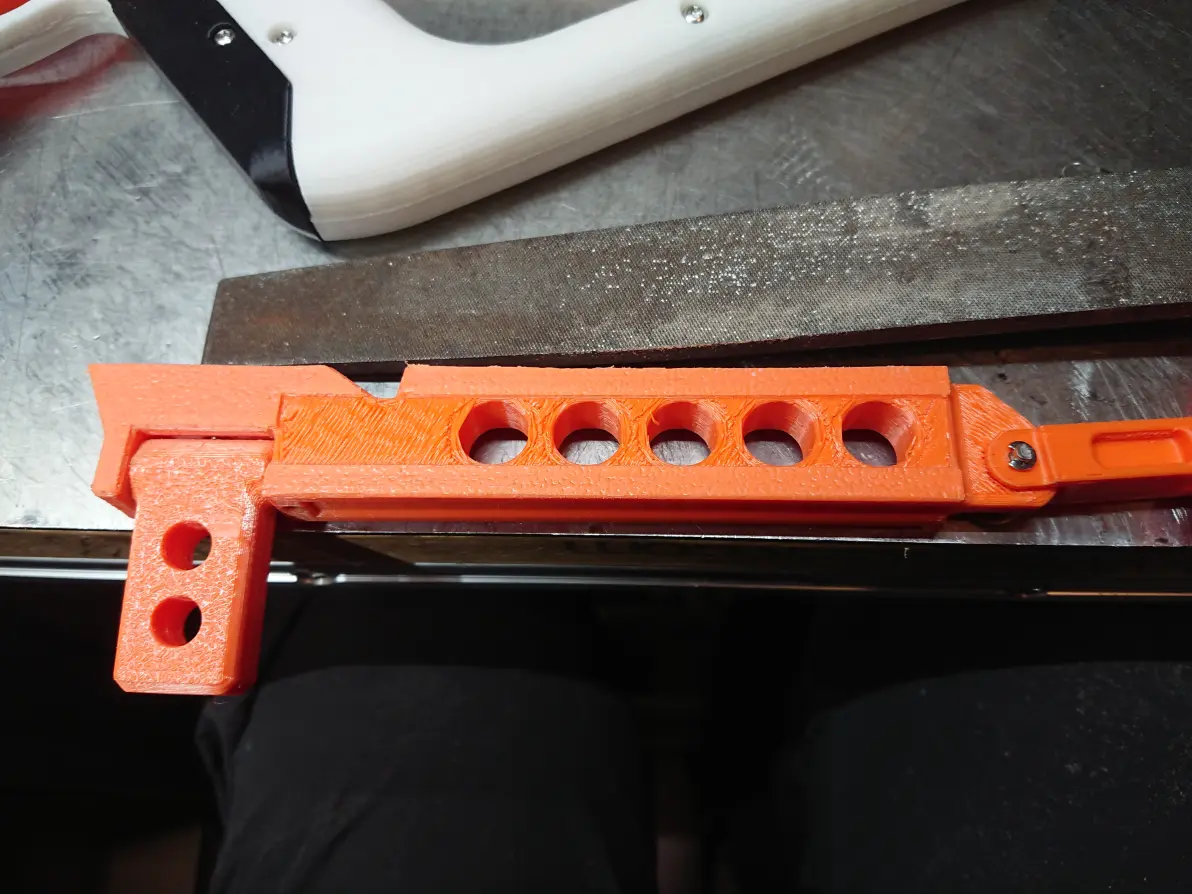

滑块导轨面毛糙也影响滑动，用锉刀修平。
弹簧圆柱头顶丝相比塑料还是太硬，没用几次就刮出个凹槽，上膛把手动作时的卡顿感不明显了......顶丝的唯一作用是保持这把手不乱晃，那换成波子顶丝还能节省点成本。

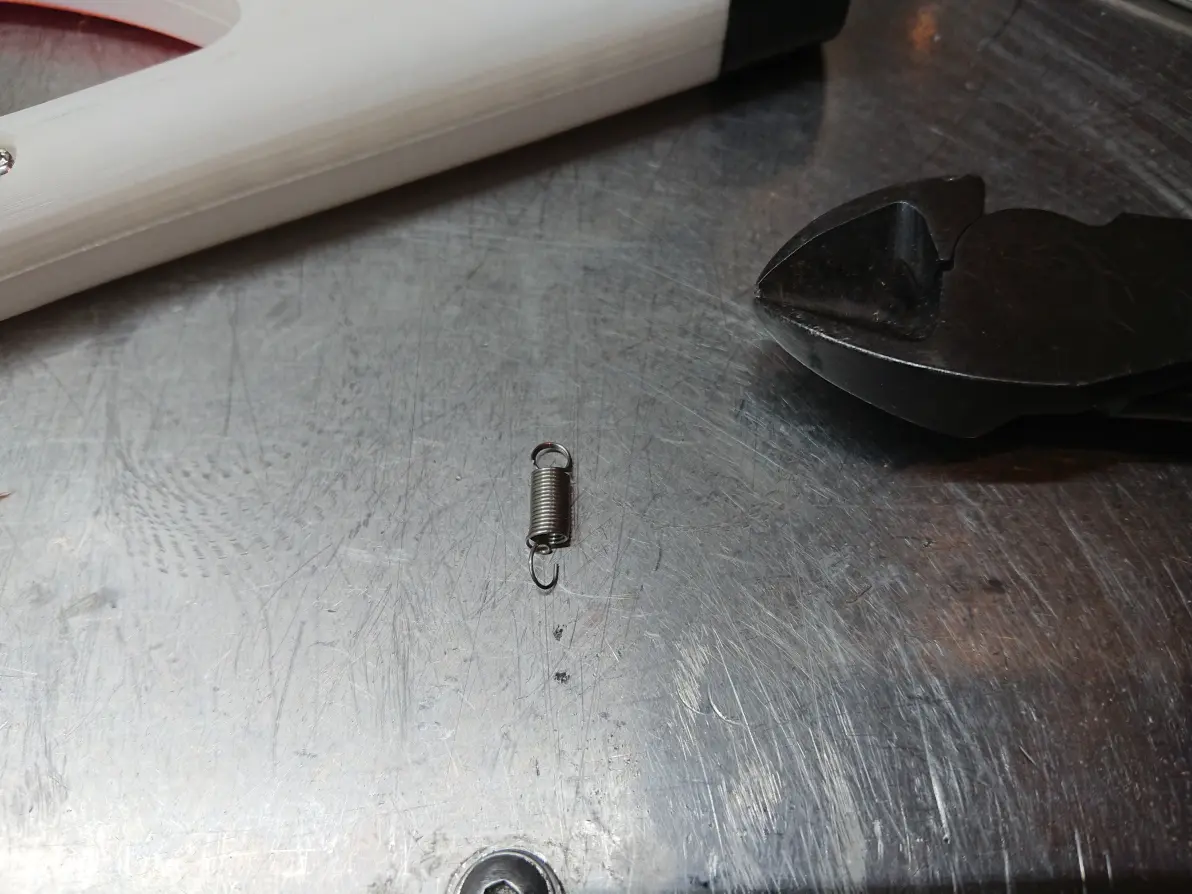

复进簧明显疲软，直接剪短，总长压缩到15mm左右就行。

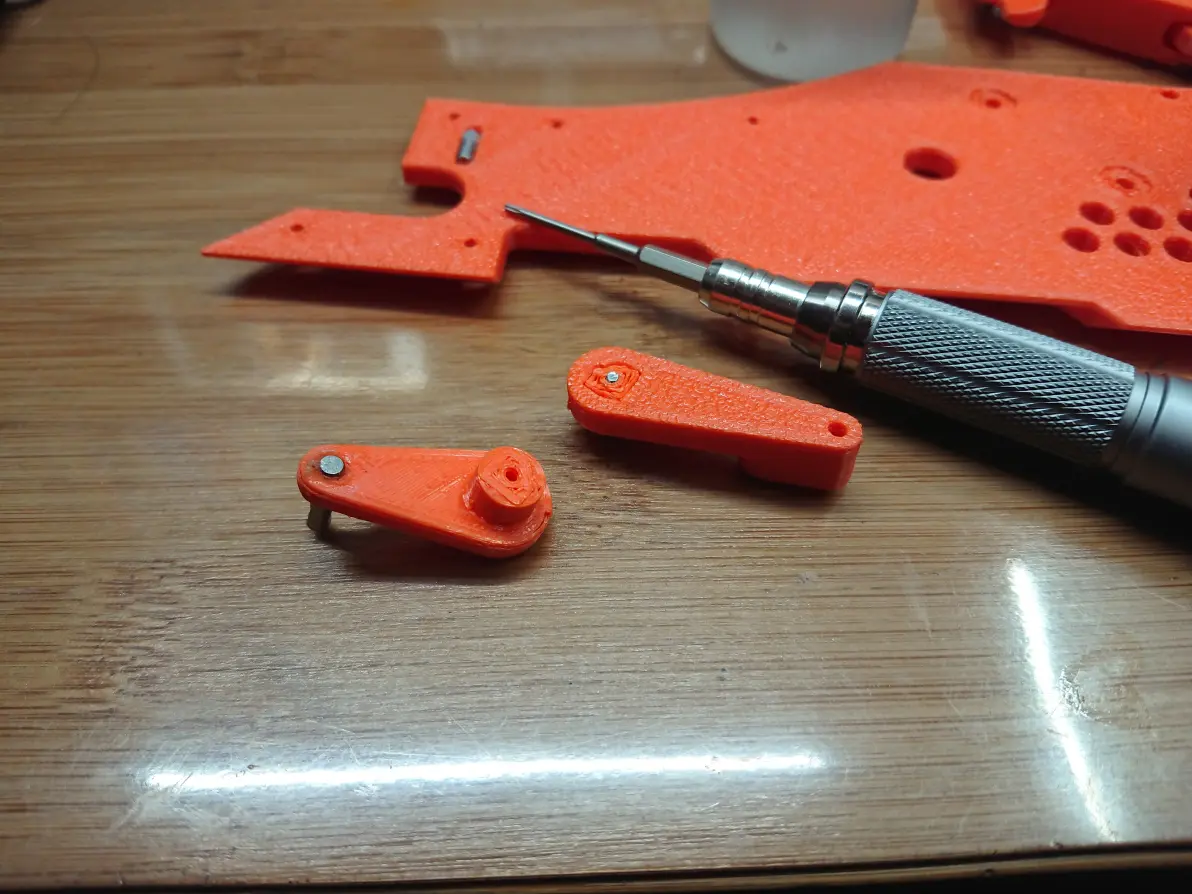

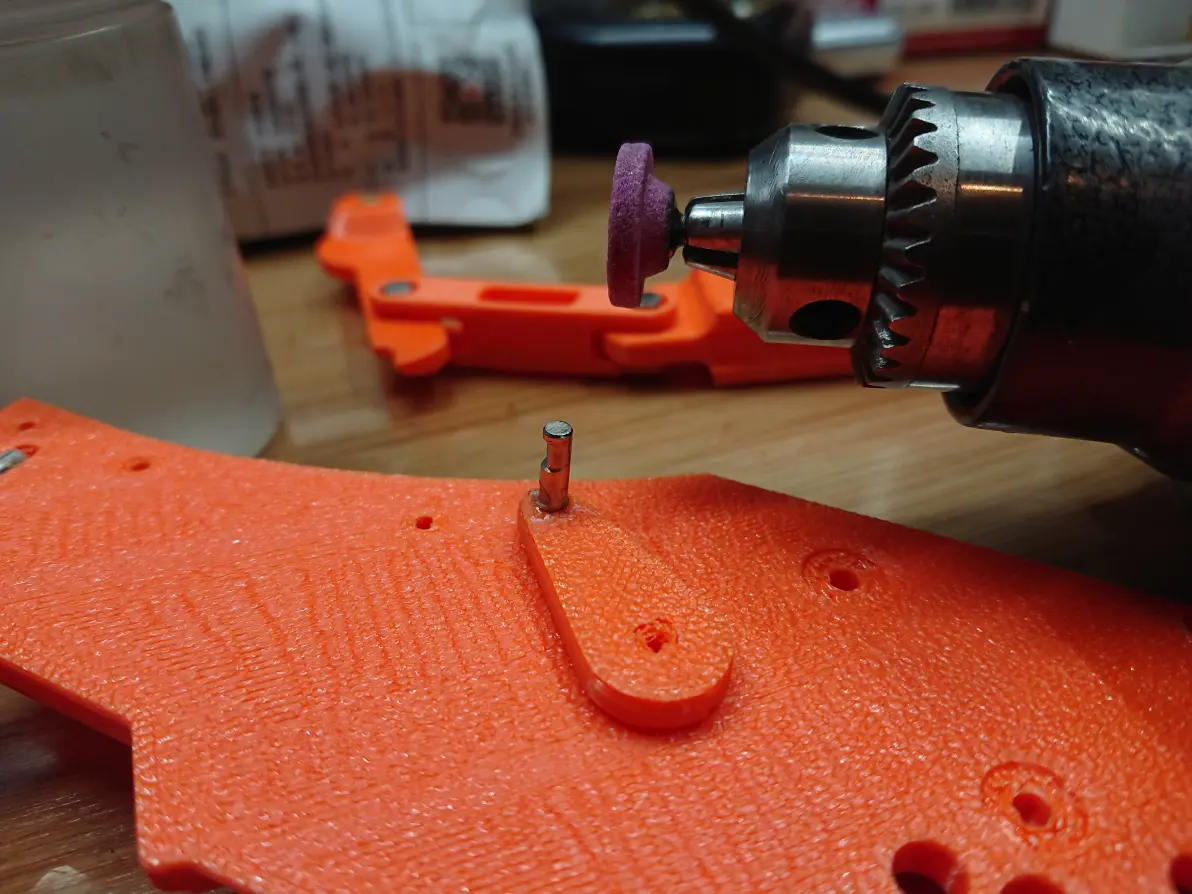

自动半自动切换连杆上这颗销子也打磨个凹槽，防止弹簧脱出。
然后出现了个坑人的问题，自动半自动切换连杆的方榫断了.....这样就不够力拉动弹簧.....新设计要加强这一位置，这次先用胶粘应急。

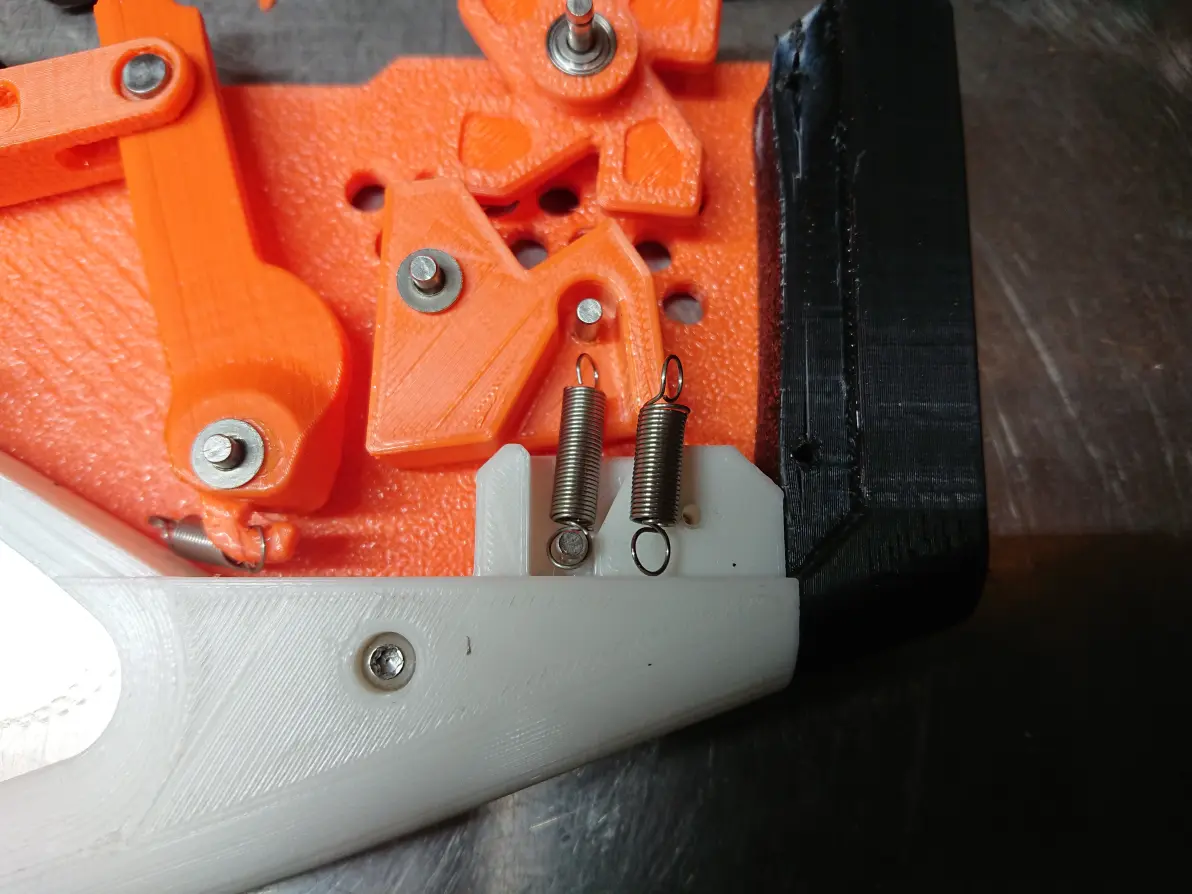

释放块只需要轻轻一点力拉住就不会脱扣，需要比较轻易的被钩杆撞开，所以这根弹簧用25mm原长就行，轻轻的拉一点。
所有转轴或摩擦位上机油，让动作达到最顺畅。
然后测试，至少连发动作能一次发射5发不卡顿，单发模式能发4发不卡顿.....只达到设计的一半，花了那么大工夫修改结果还比原版烂？这真没意思。
但玩起来还是挺开心的，大晚上，第一时间录视频记录分享。
00:58
皮筋枪 P90 改版 打样测试
4429
0
然后，修改零件，让朋友帮忙再打印一份。五一节出门骑车，5月2号回昆明顺路去朋友家把零件拿回来。

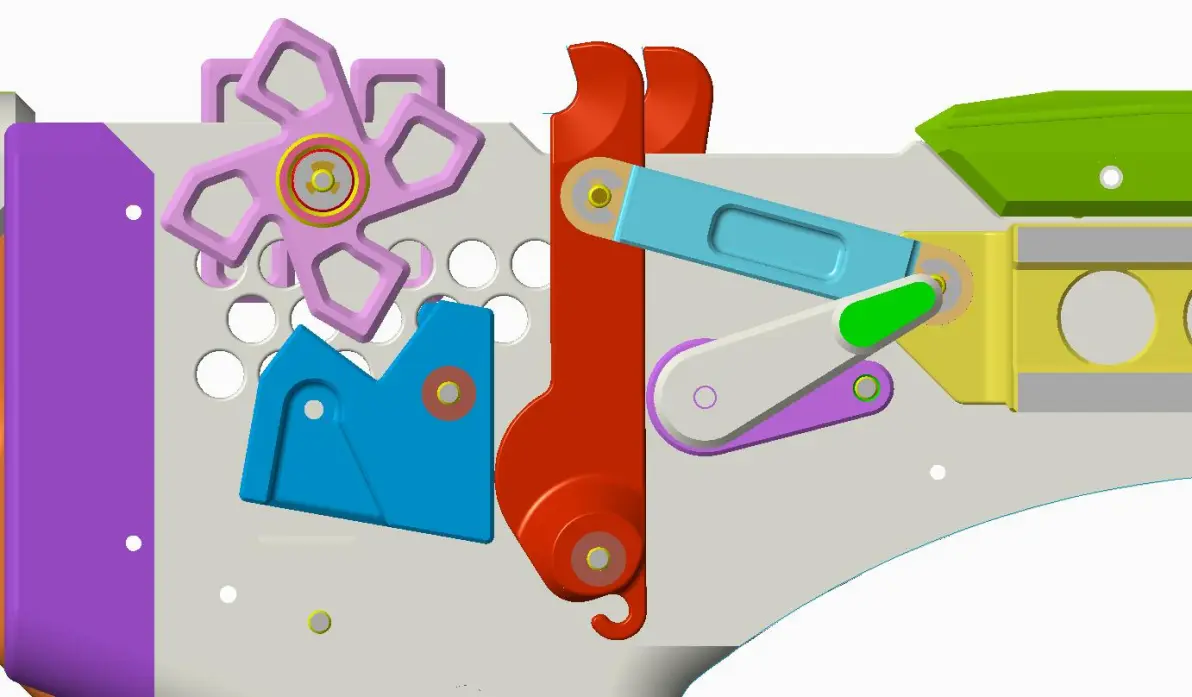

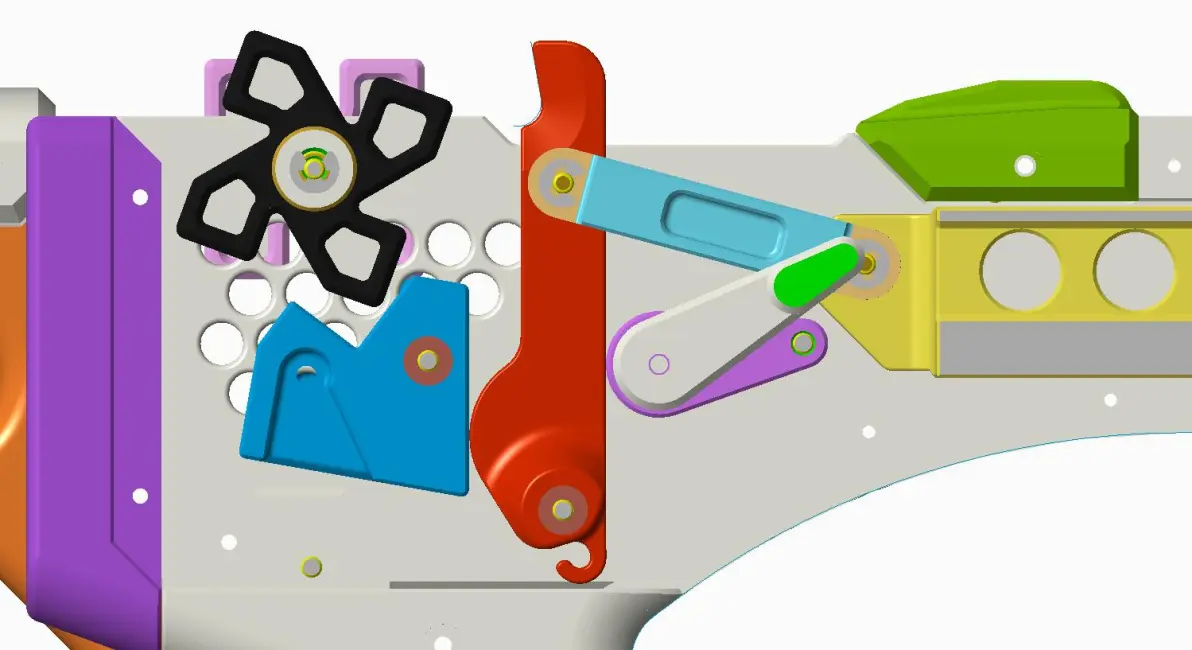

钩杆凸起位相比第一次修改稍微加高一点，最高点就高了大约1mm（绿色线框是第一次修改件）
释放块和转子配合位被我缩窄1mm（绿色线框是第二次修改件）
钩杆也稍微加长一点，这样皮筋就能把滑块多往前带动一点，回弹也会更有力。

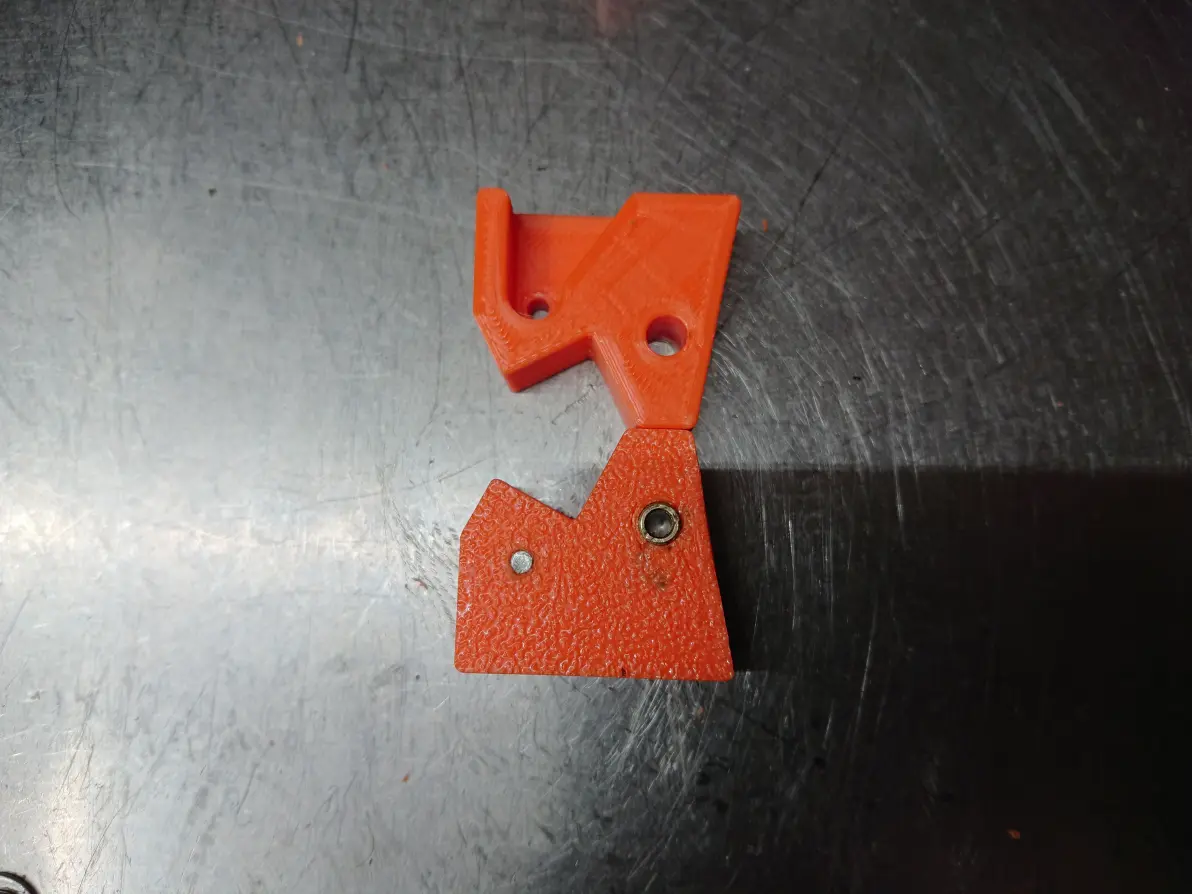

释放块实际比较下，变动其实不多。

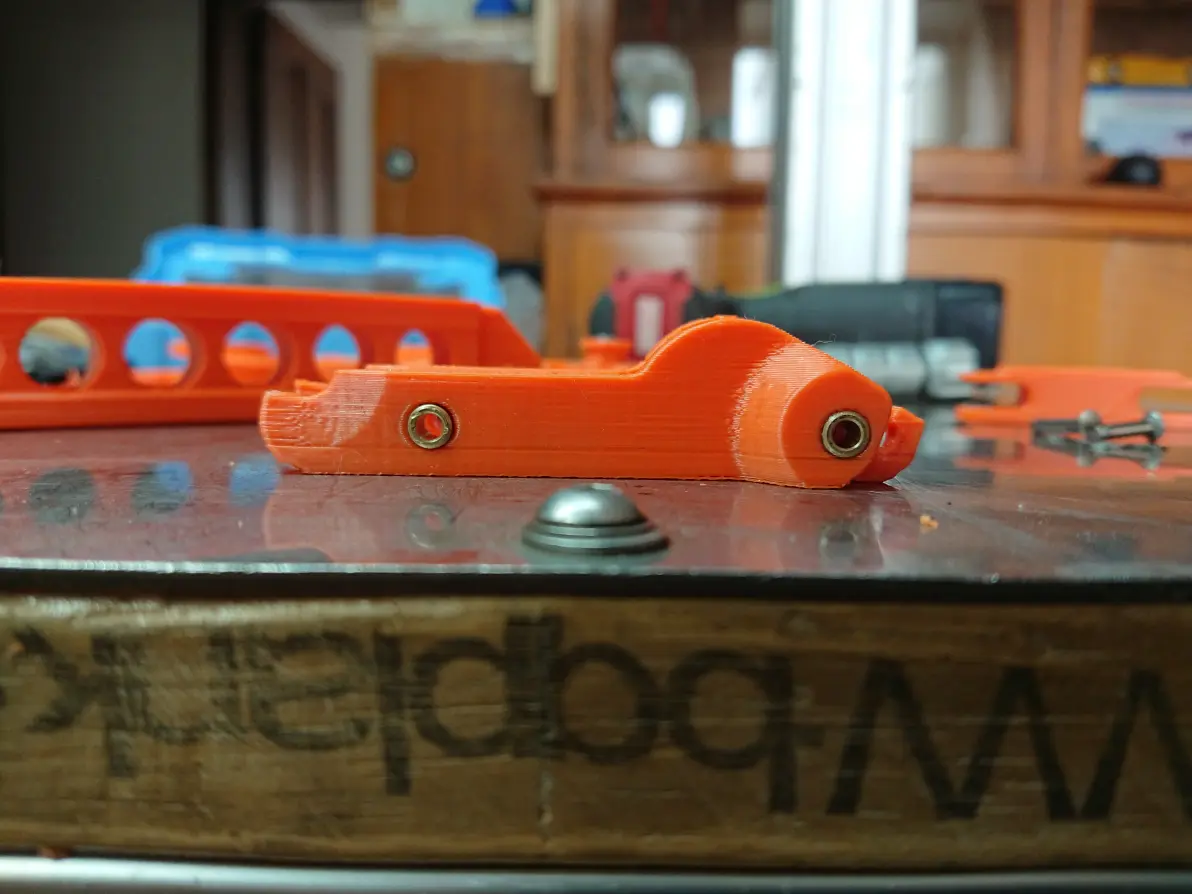

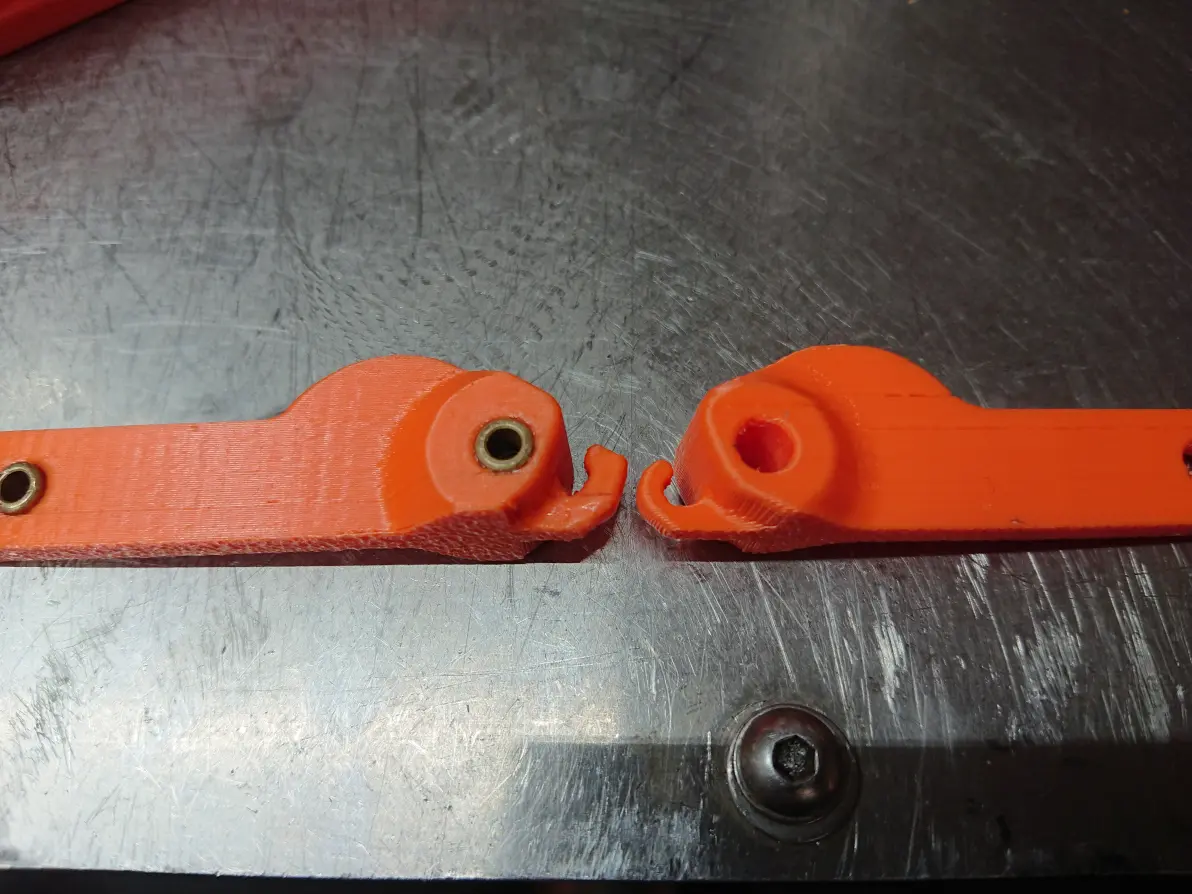

钩杆也是，实际看变高的并不明显。
尾部拉弹簧的位置也进行修改，弹簧动作更顺畅，根部干涉更小。

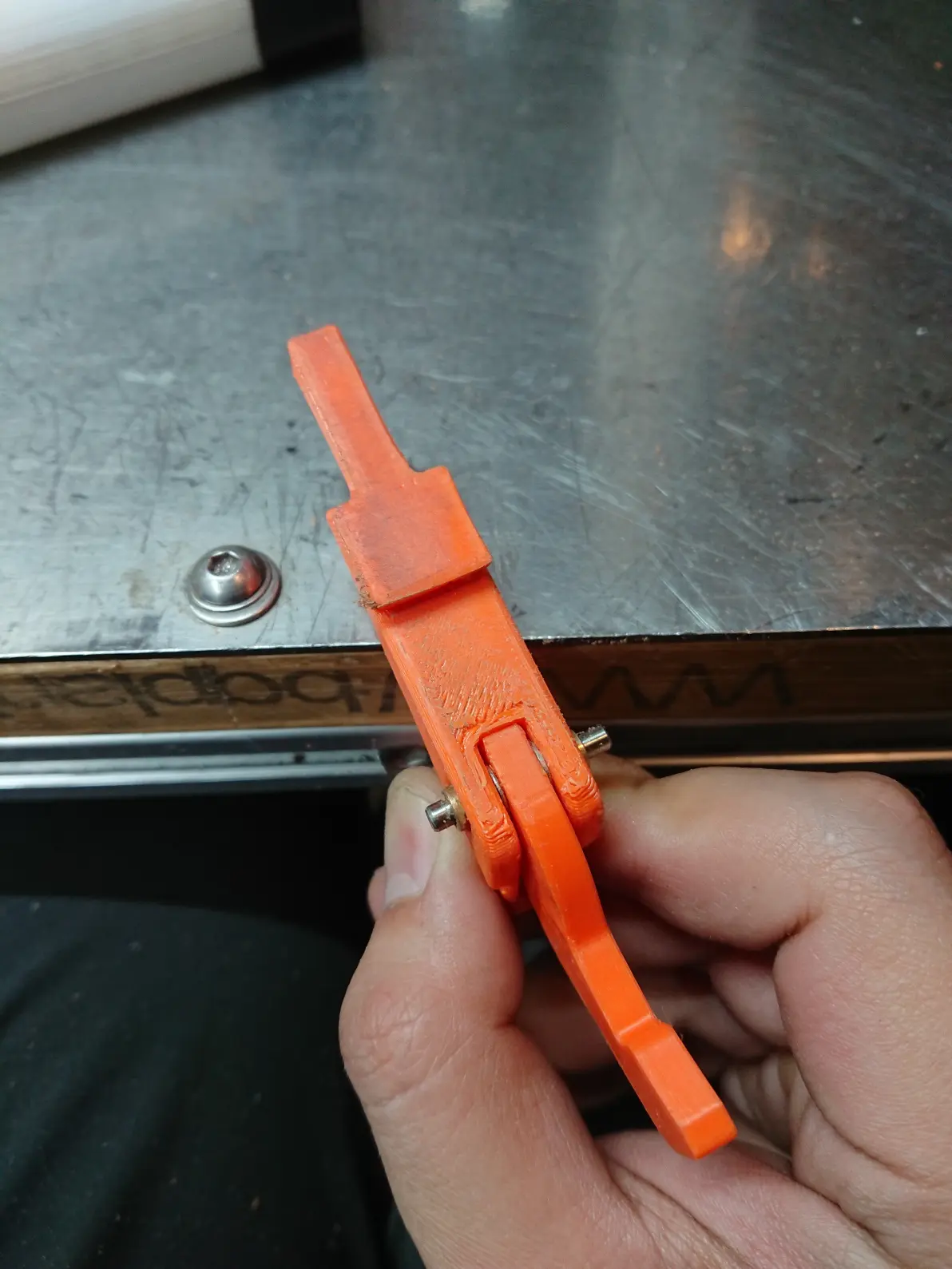

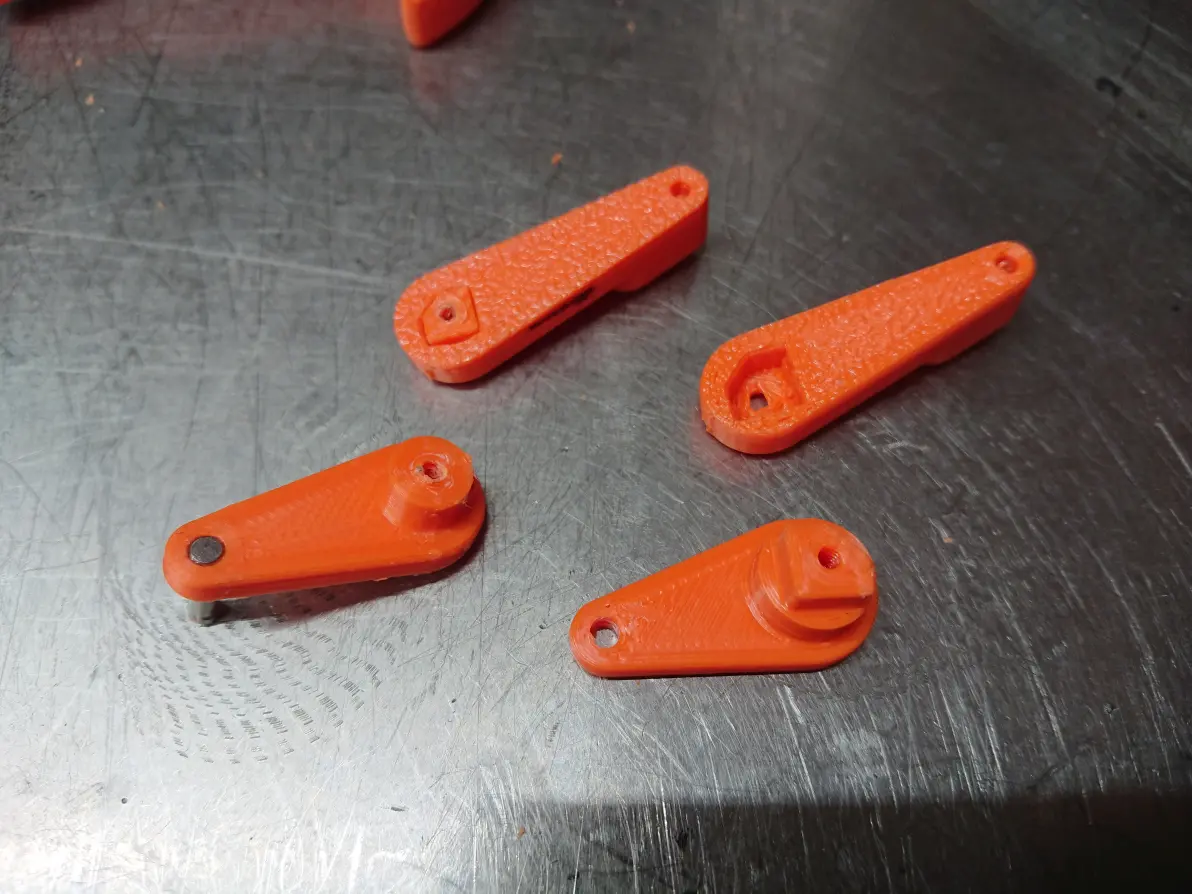

加粗过的自动版自动切换机，角度也适当进行修改，自动状态时需要多拉紧一点弹簧，基本是拉紧到极限了。

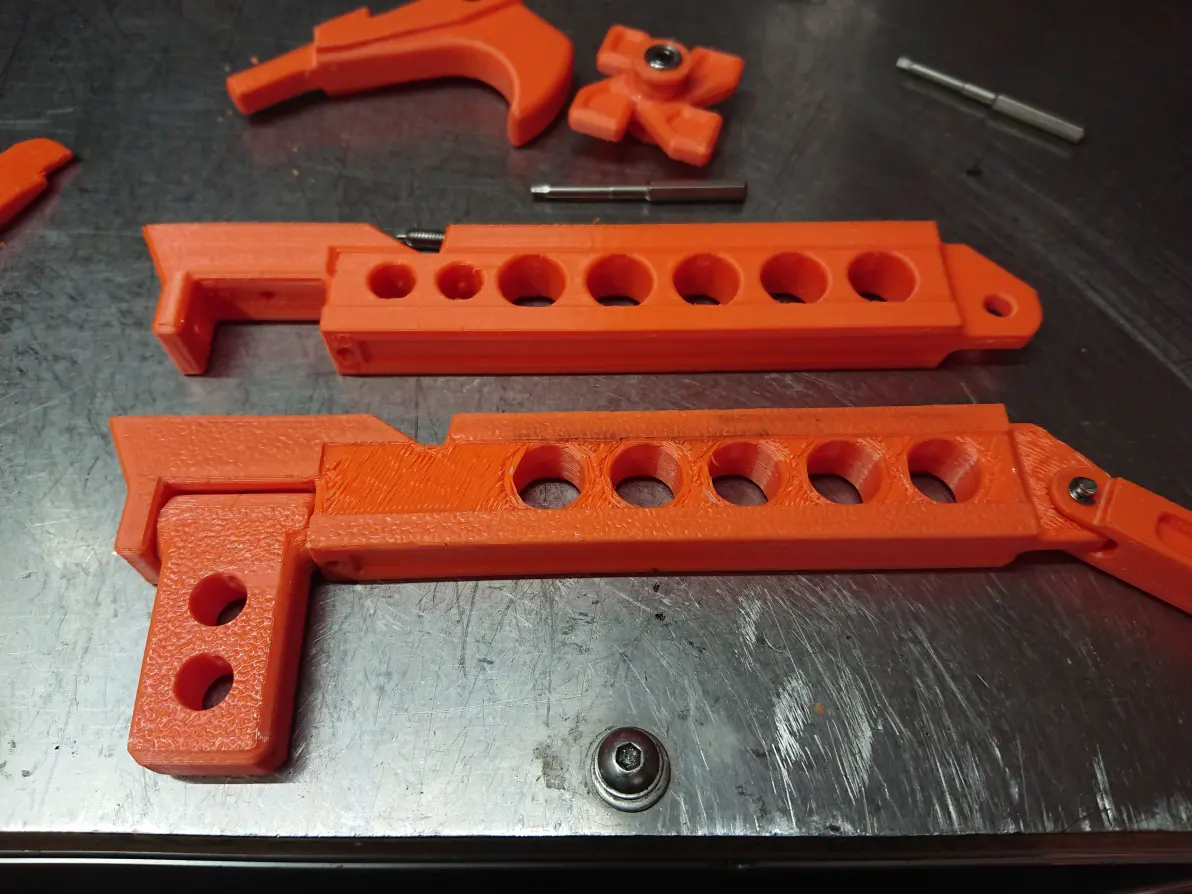

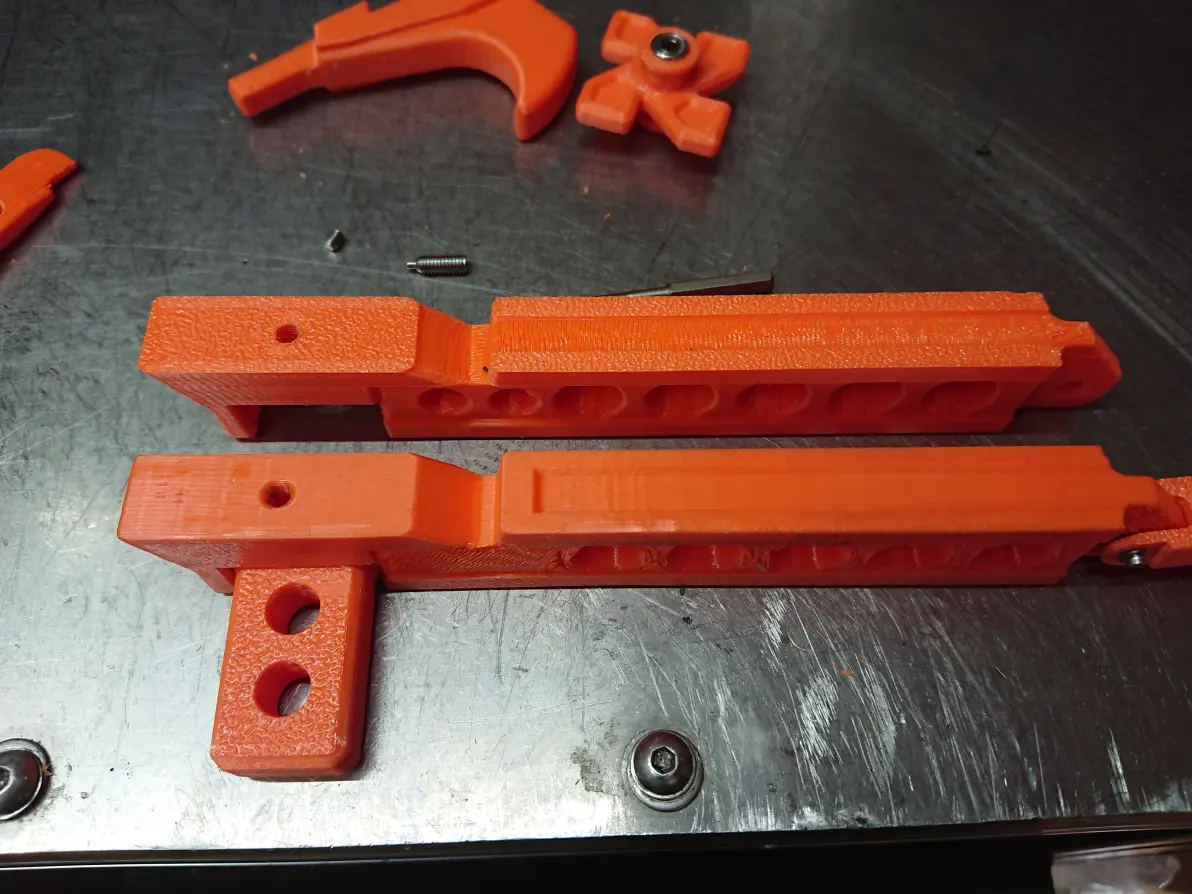

滑块也把底部导轨槽打通，副扳机升起足够高，这种贯通并不影响锁止。不过朋友这次更改模型摆放方向，底面打印的比较丑，圆孔也有点塌陷。
目前的打印确实做不到完美，放平了打总会有一个侧面比较难看，竖起来打就是底面跟圆孔比较丑.......算了，下次还是放平打，起码圆孔比较规矩。导轨不平我用锉刀修就行。
自动版自动连杆上那颗销子这次提前开槽，最佳位置其实是接近销子中心，而不是接近三分之一。
当时设计转子轴档的时候就是按照从小头往大头方向打印，正好这次验证下。

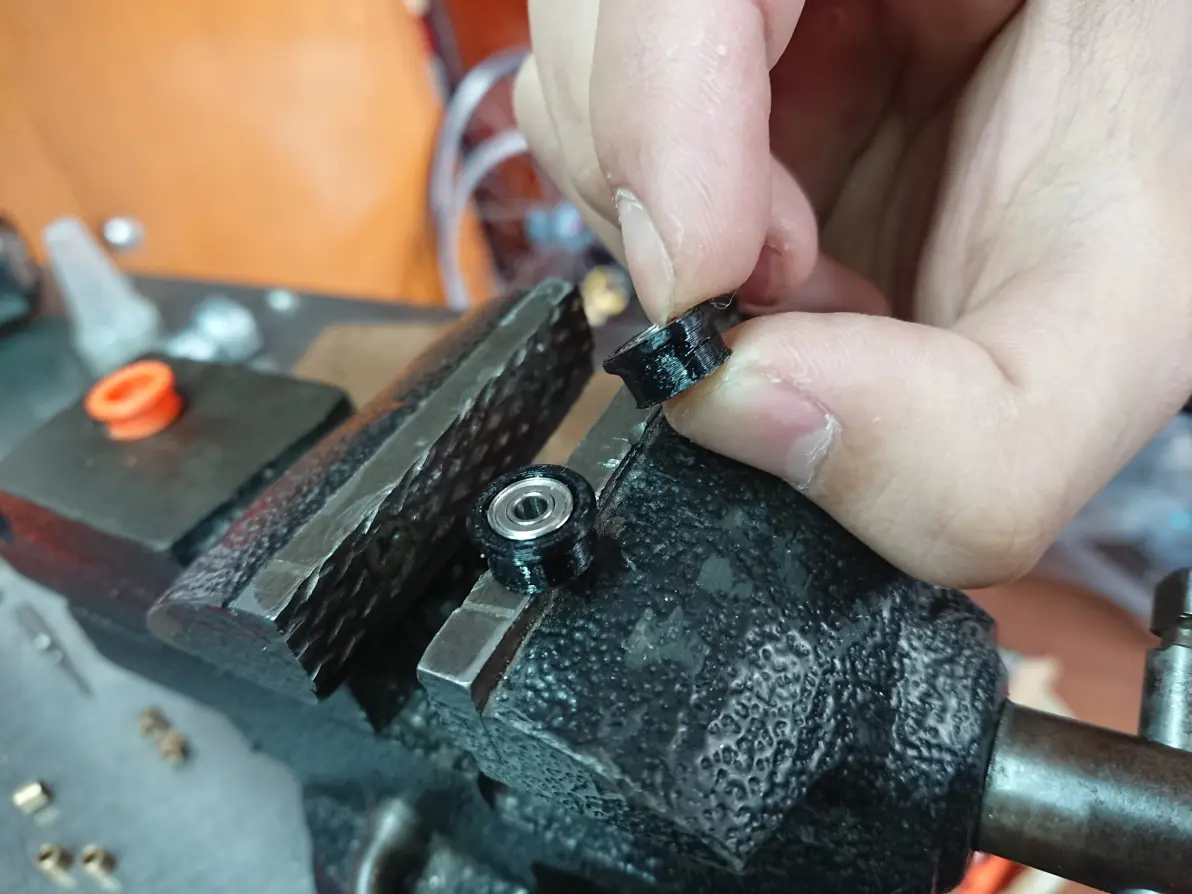

特意让朋友用Snapmaker打印这个件，效果出色，不需要Φ8H7'铰刀修孔，693ZZ轴承用力一按就到位。那小机子精度确实比较高。

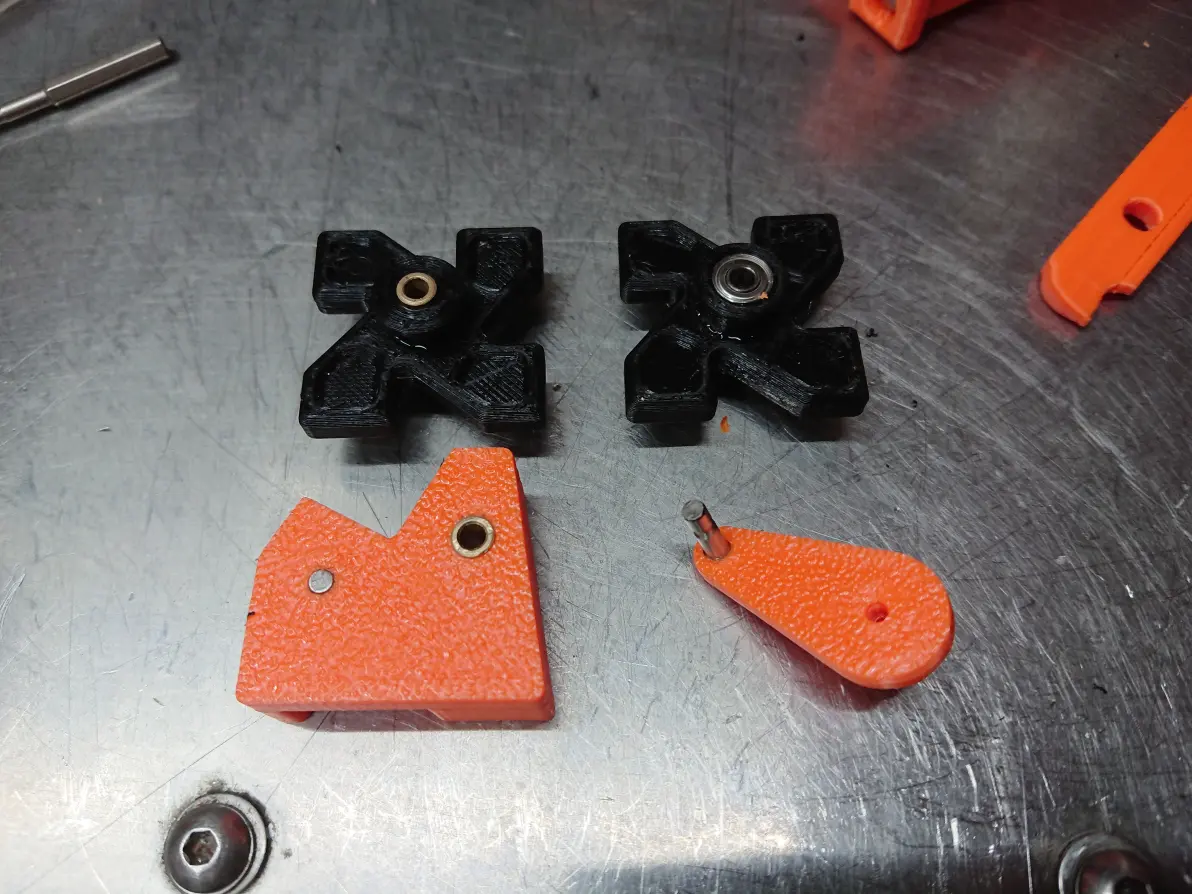

不过这次还设计了另一组转子，不要滚珠轴承了，全用轴套。效果好的话也算是节约成本简化装配。

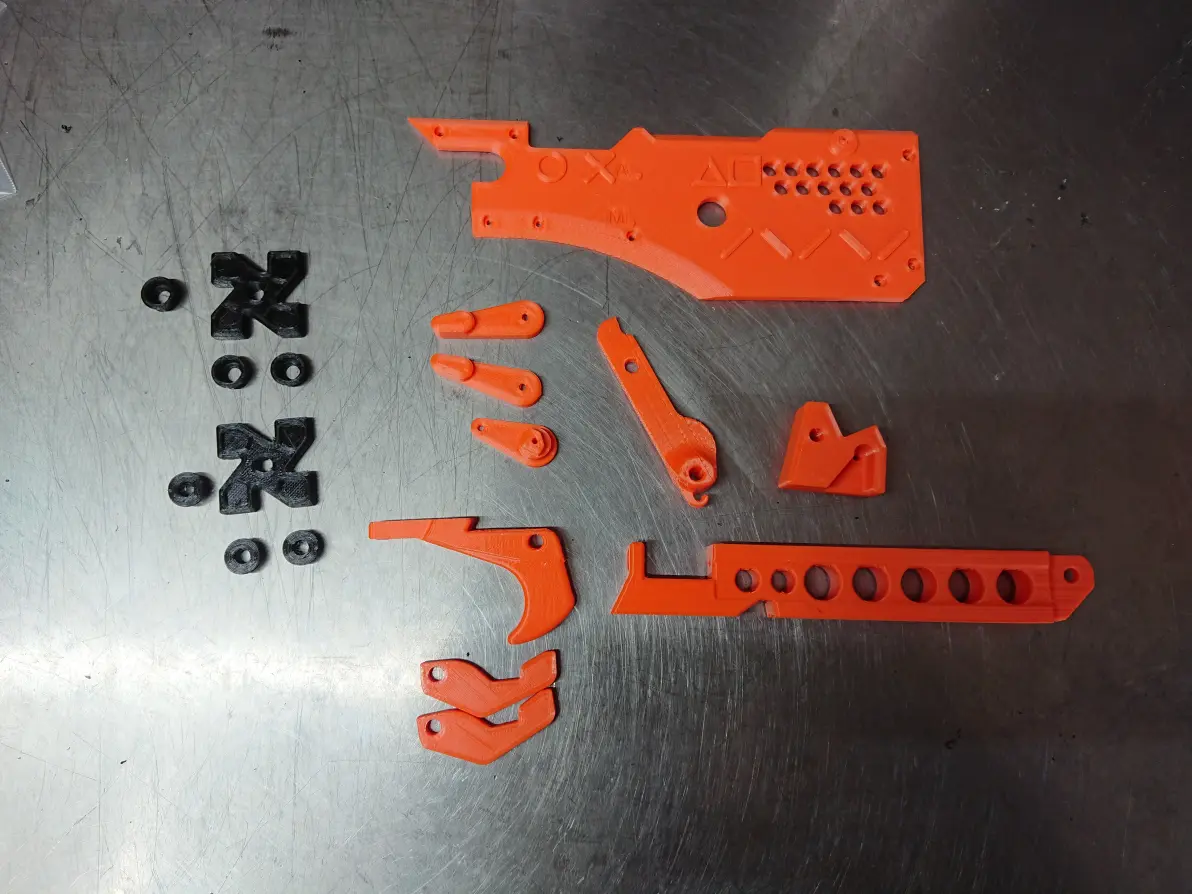

新的小零件装配完成，准备替换。
滑块底部和槽内全部用锉刀修平。

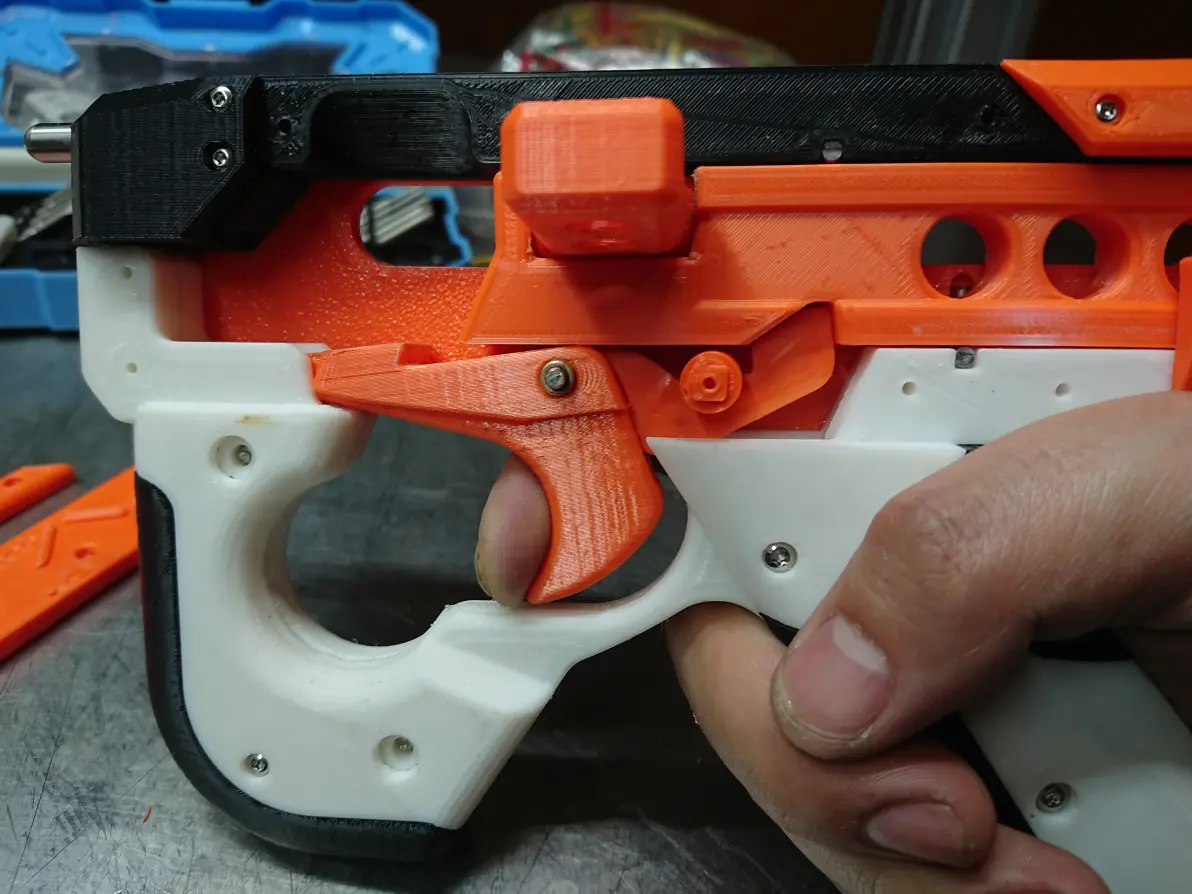

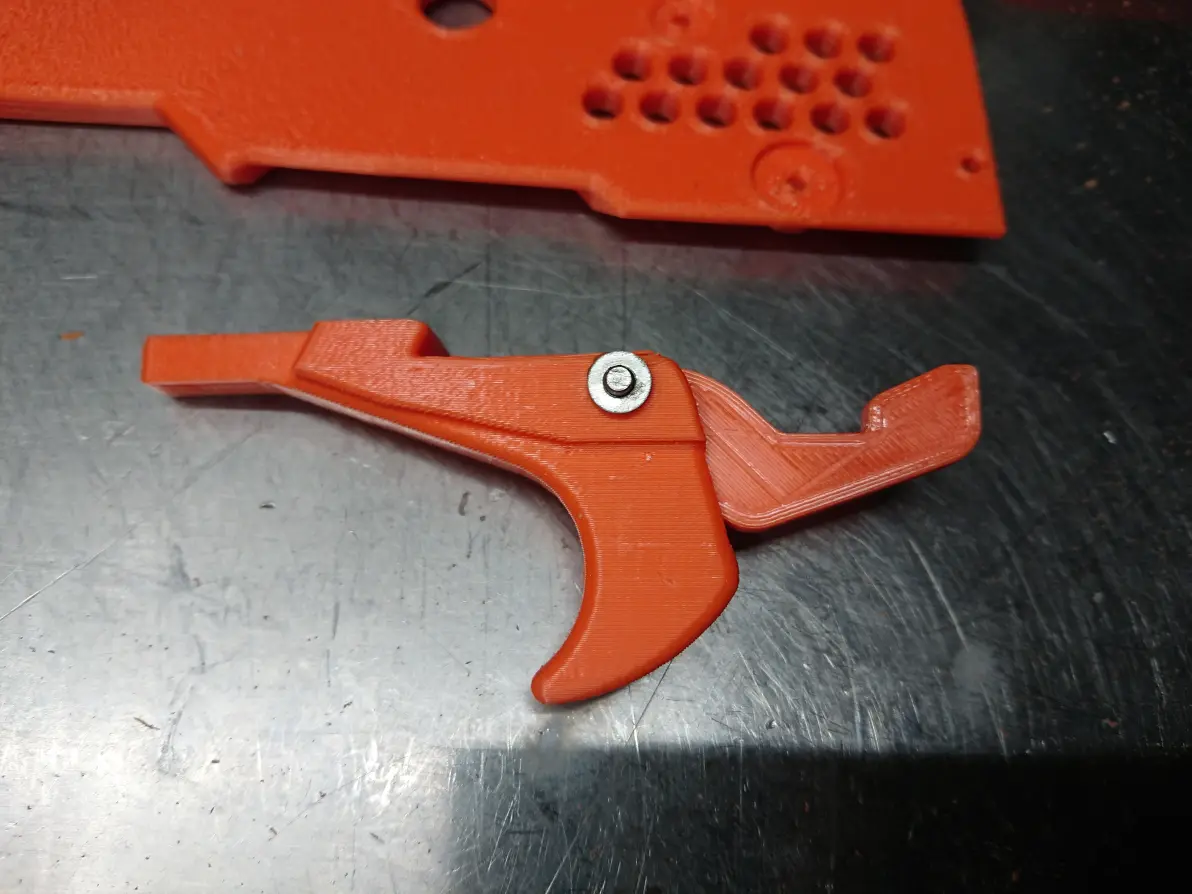

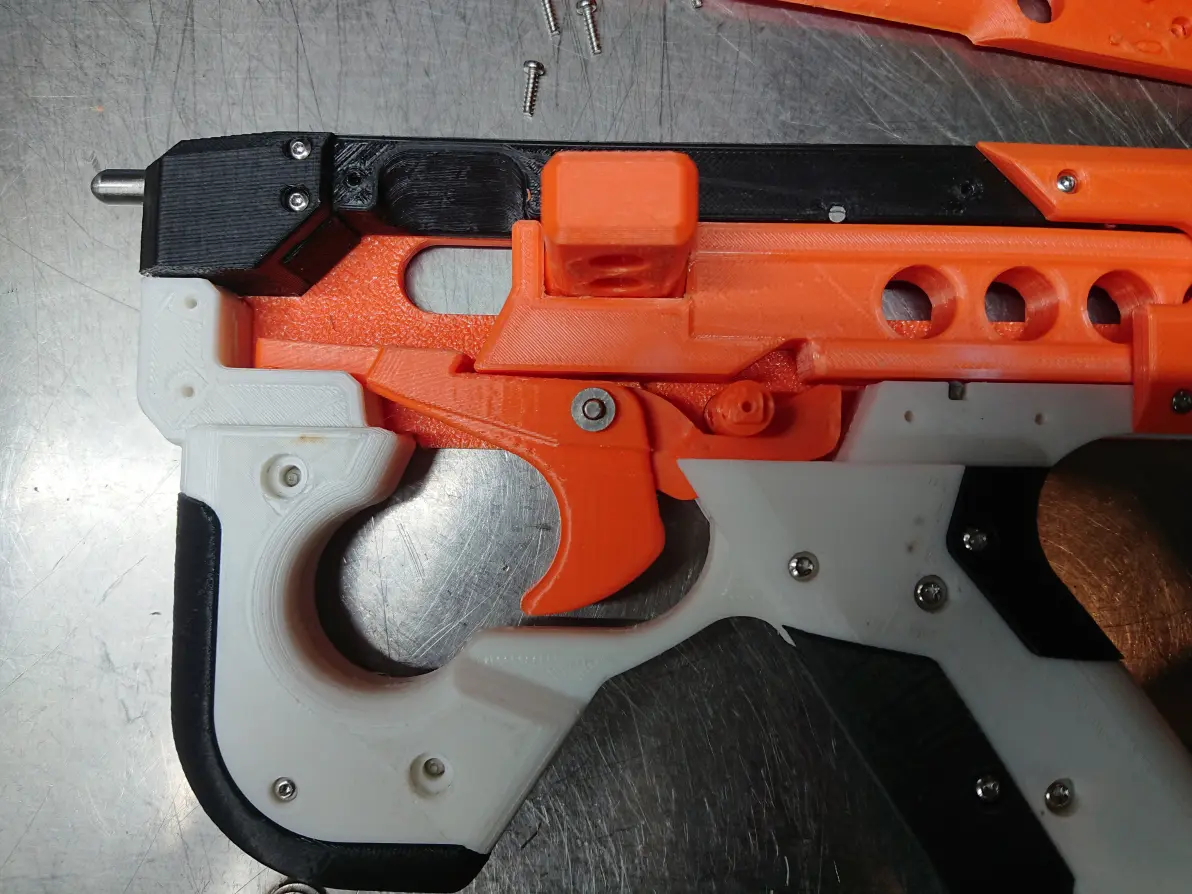

新的扳机组，这次副扳机压得比较低，几乎贴底。

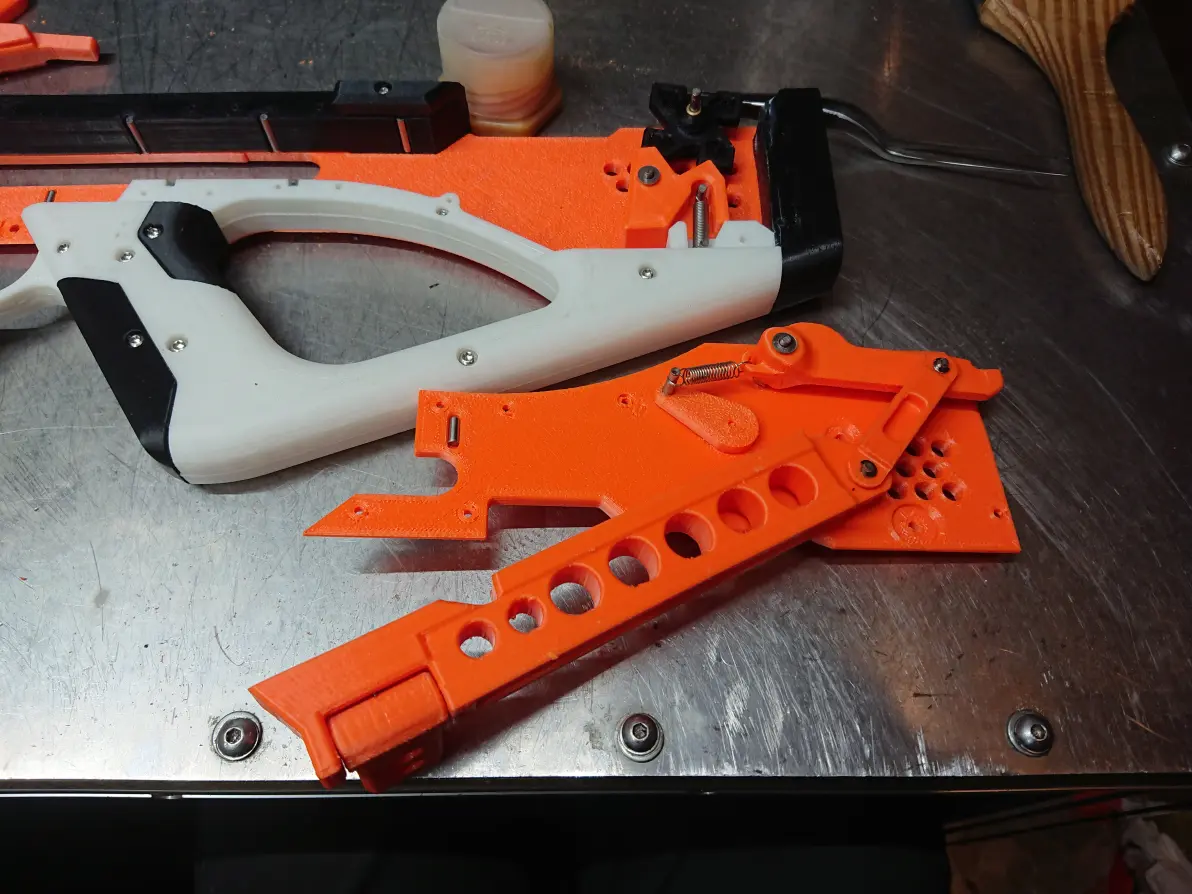

先把钩杆装到左侧外壳，弹簧钩到自动半自动切换连杆的销子上。再把外壳扣上对齐其余销子，装配完成。
枪身多少有点变形，皮筋稍微有点摩擦钩杆。

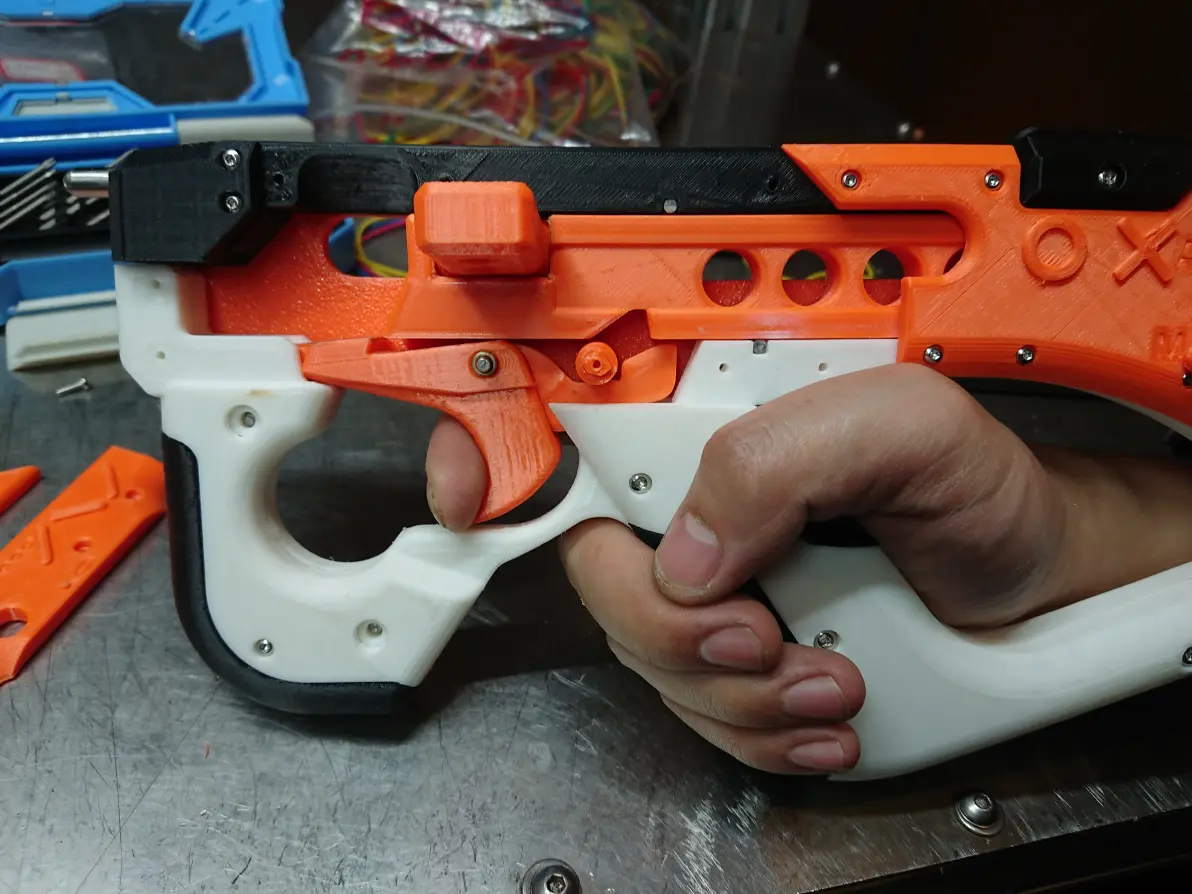

这次试射感觉不错，但副扳机止不住滑块，单发功能失效。
重新打磨副扳机，还是需要副扳机顶部略微高于主板机第一台阶面。

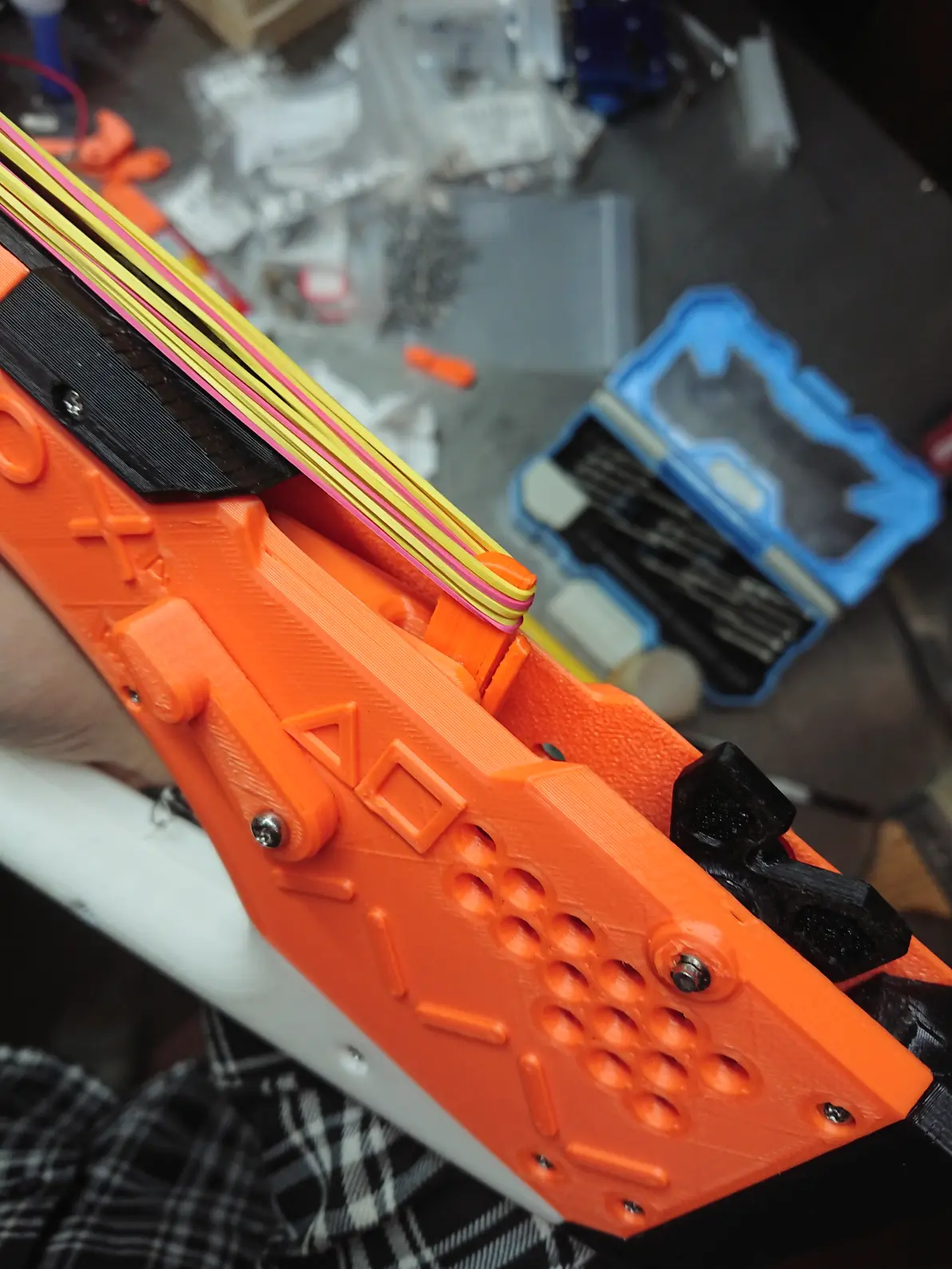

然后功率全开试射？一次装满8根皮筋。
结果悲剧了，就上膛那一下，转子失控，所有皮筋一瞬间挂到钩杆上，钩杆瞬间从缺陷位置炸裂。
不过炸裂的钩杆还能用，也没让朋友多打一个备用......把释放块换回原装，重新装配调试，准备最终测试。

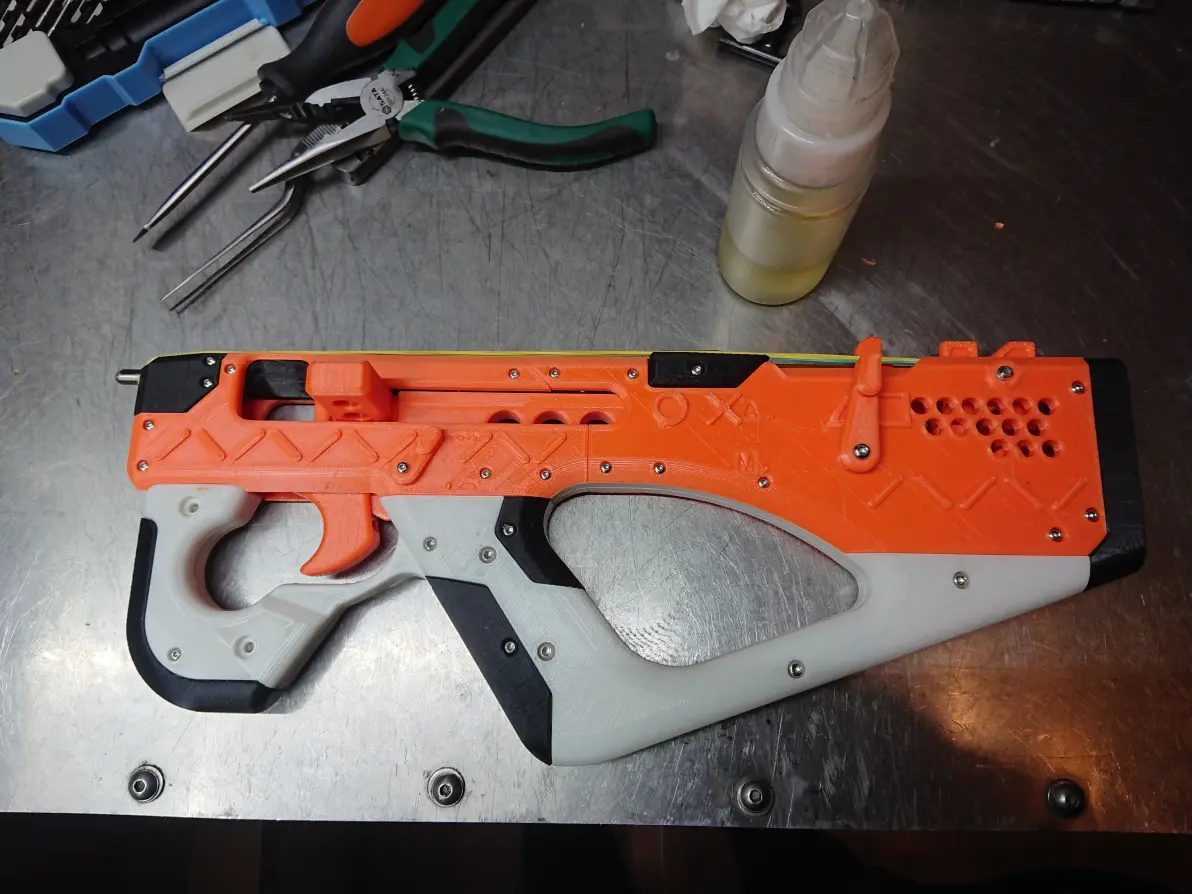

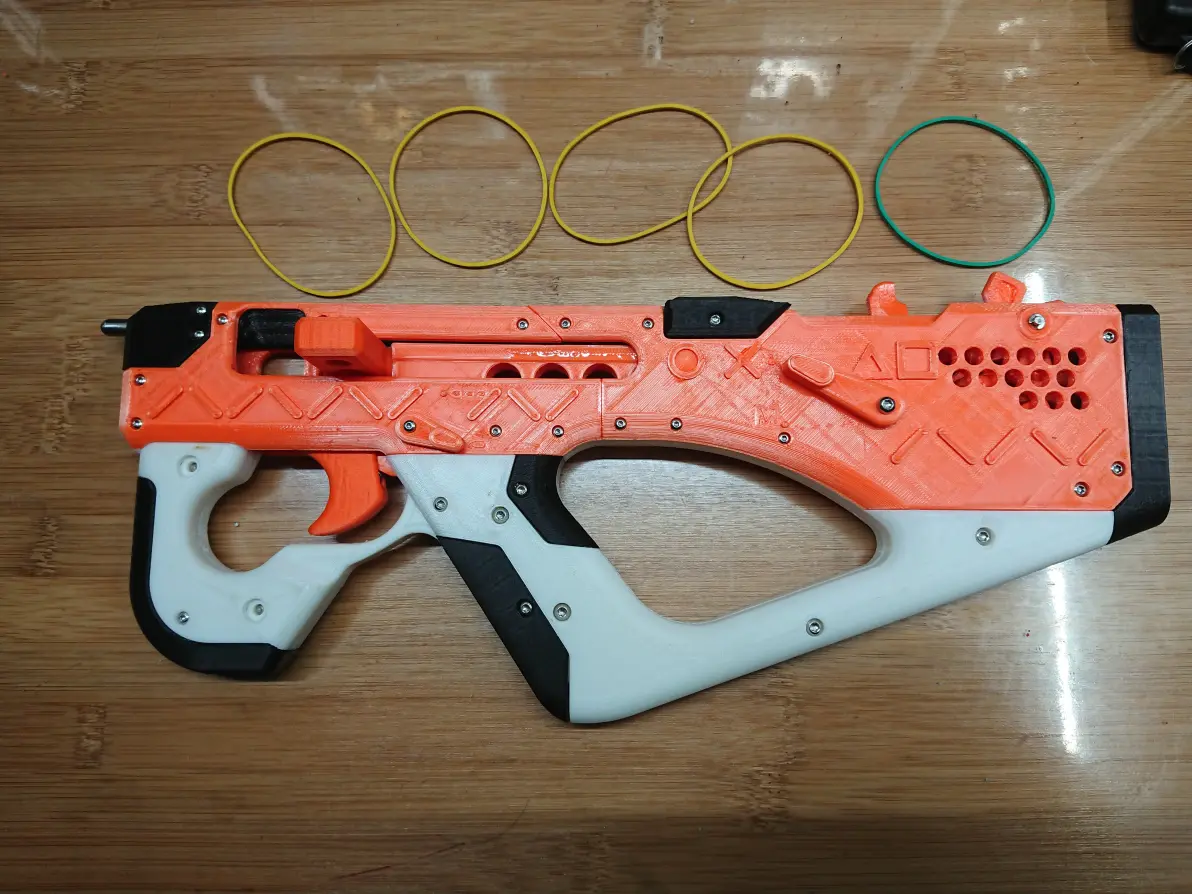

效果不错，动作顺畅，装满8根皮筋也能完成发射，全自动模式不管单发连发都顺畅，半自动模式更没问题。到此试制完成。
01:06
皮筋枪 P90 改版 试制完成
403
0
就这样开始量产分发朋友？不行，细节狂魔还不满足，又把模型修改一遍。
首先是主扳机，原有的需要按到底才不影响全自动模式的滑块运动，不够爽。

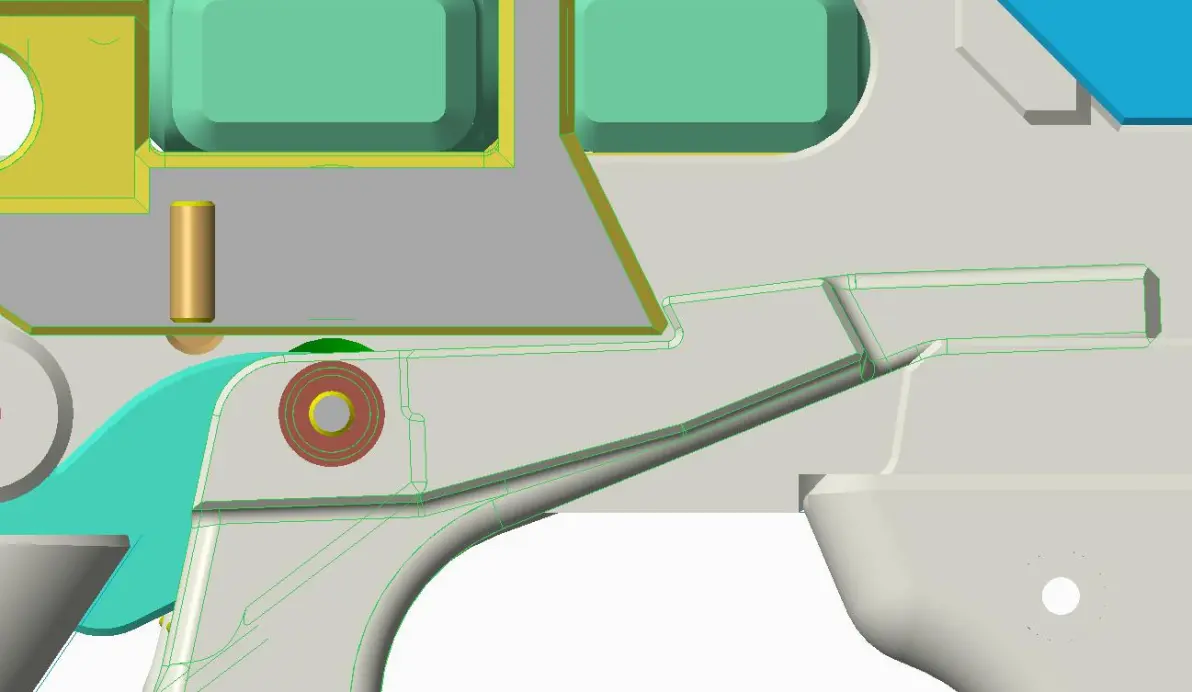

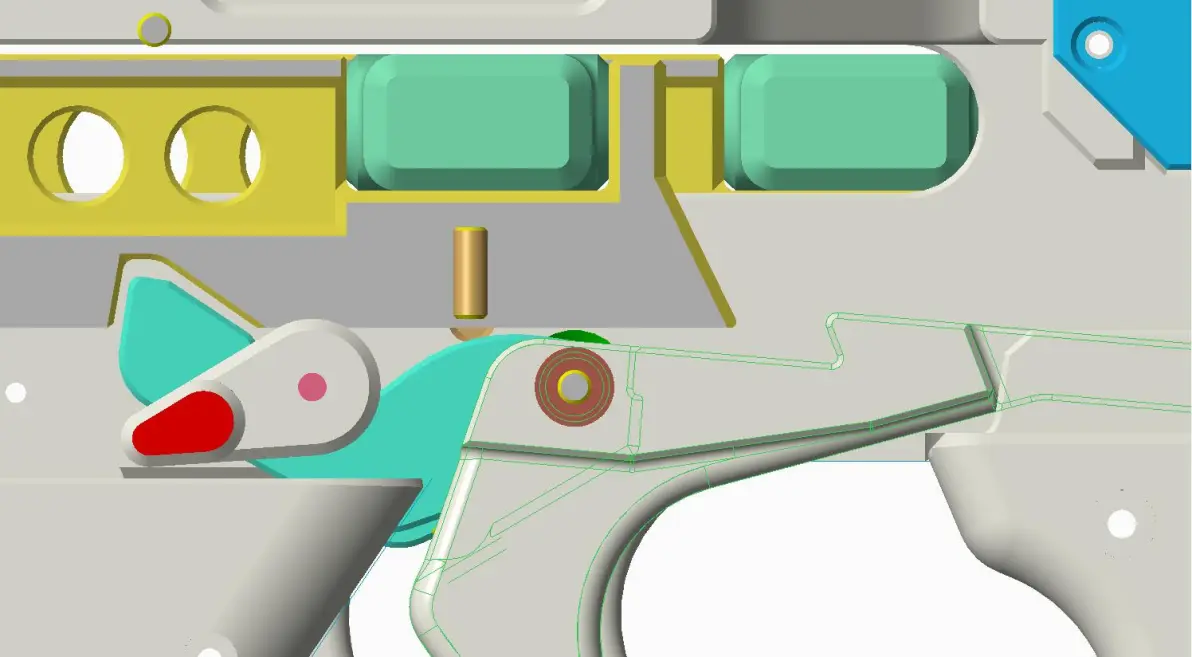

新修改把扳机顶面稍微加个斜台。
这样把扳机按下不用很贴底就能让开滑块，这样就舒服些，到时候做一个试试，不会走火就能小批制造。

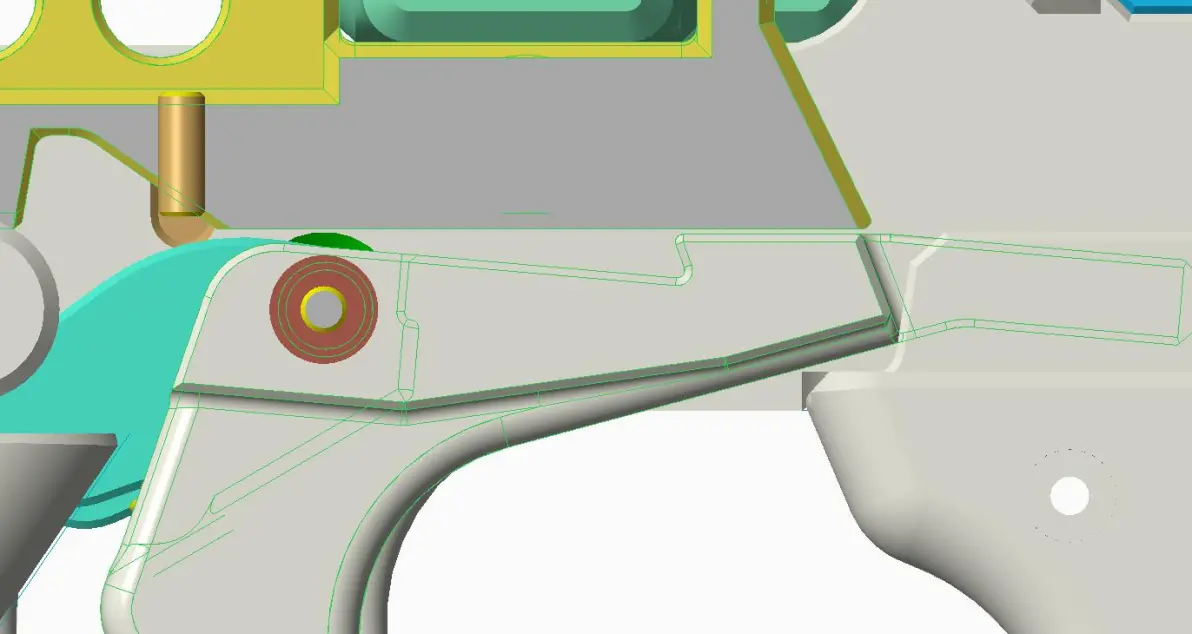

弹起位模型上看还是能有效勾住滑块的。

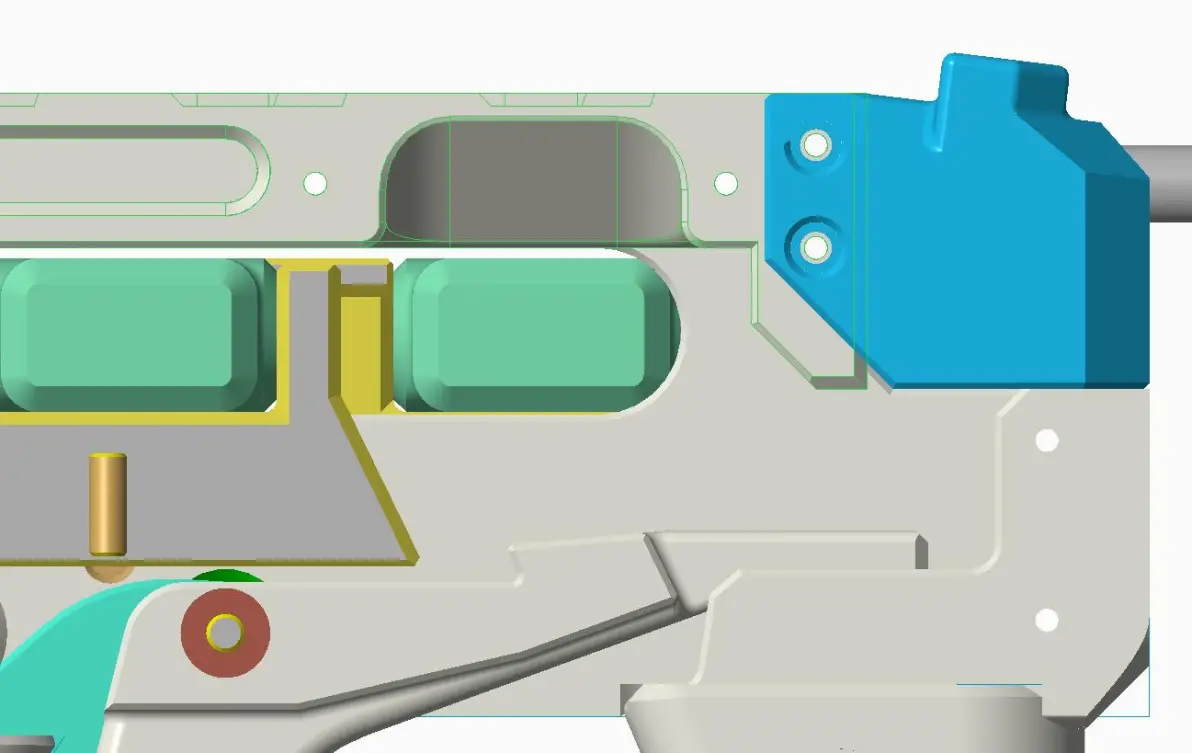

顶条尾部加个台阶，滑块停止位更稳固，停止效果明显。

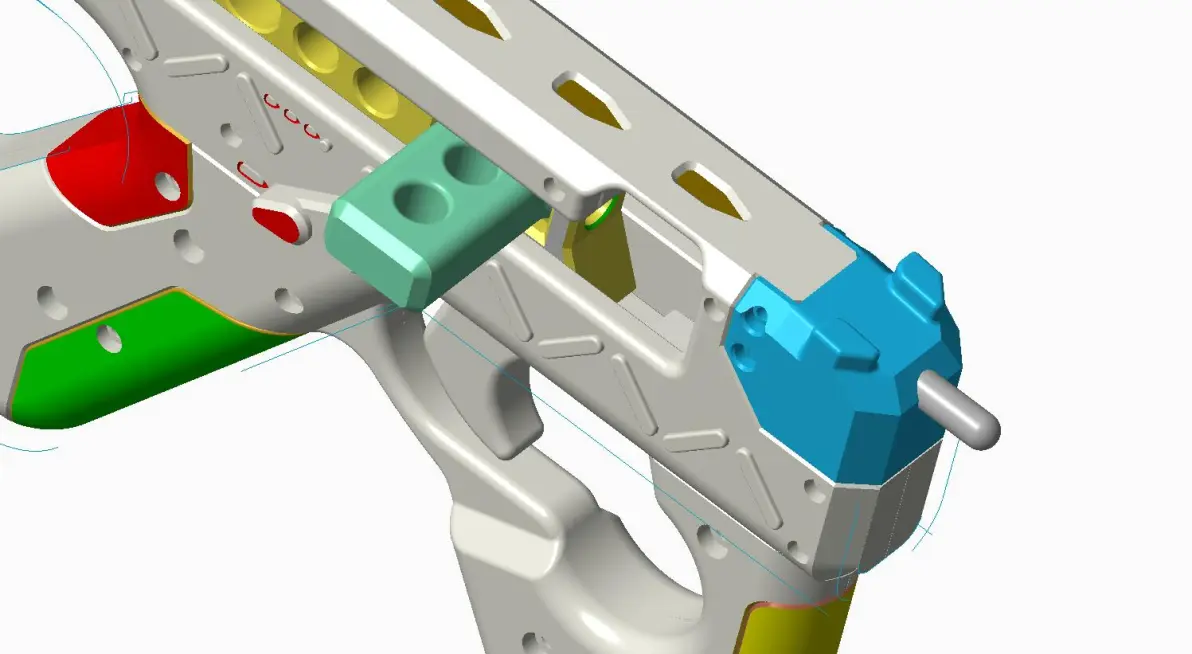

枪头加两个小角，防止皮筋拉紧后往两边滑脱。

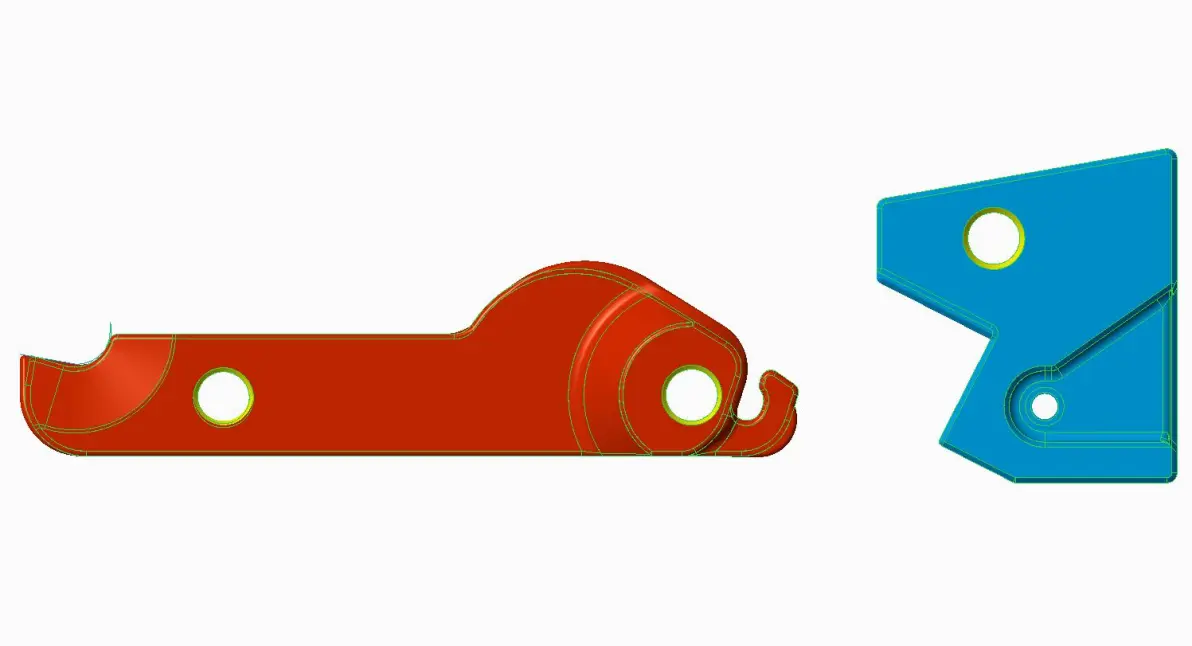

钩杆继续优化，撞击位释放点再提前。

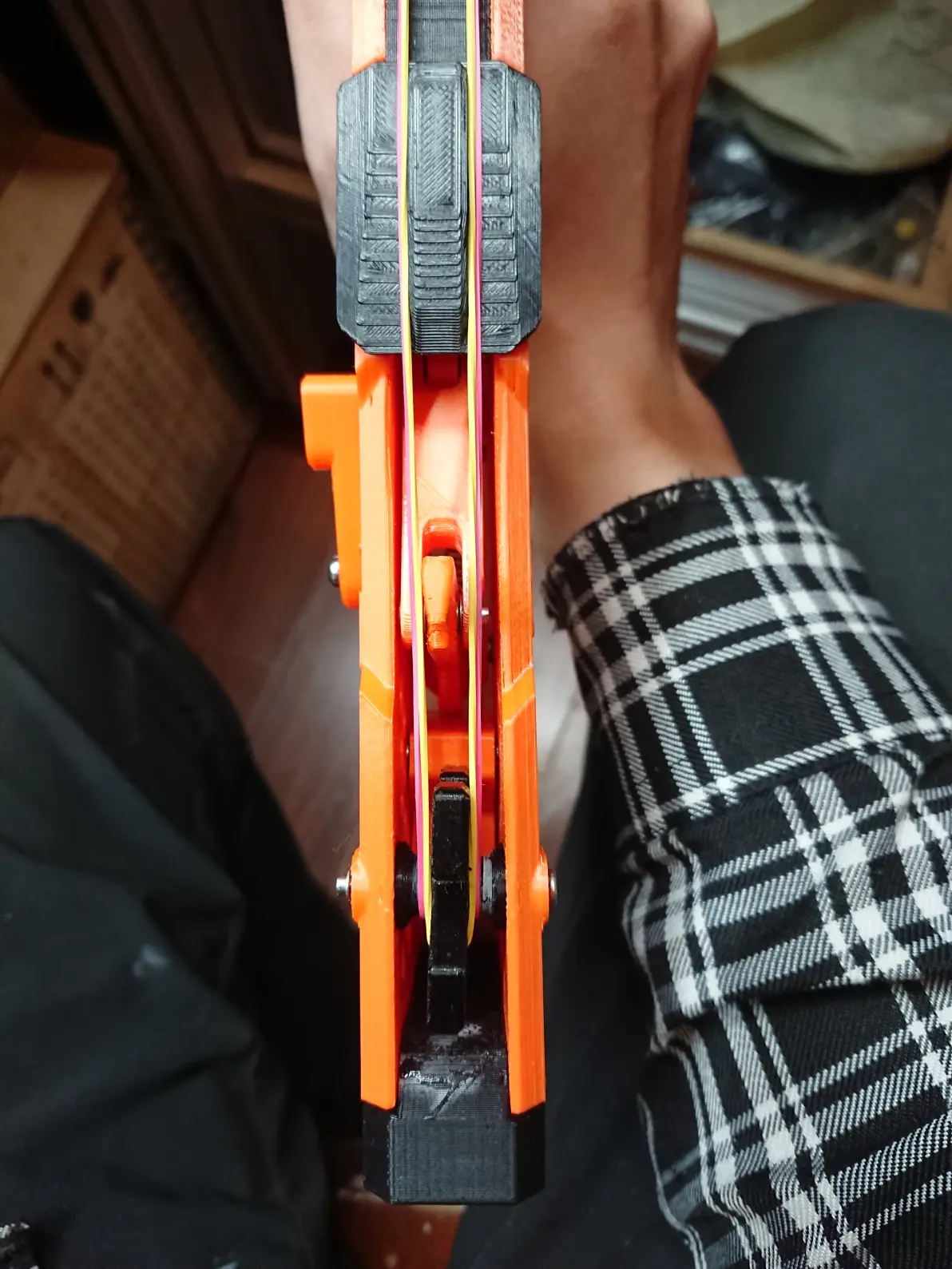

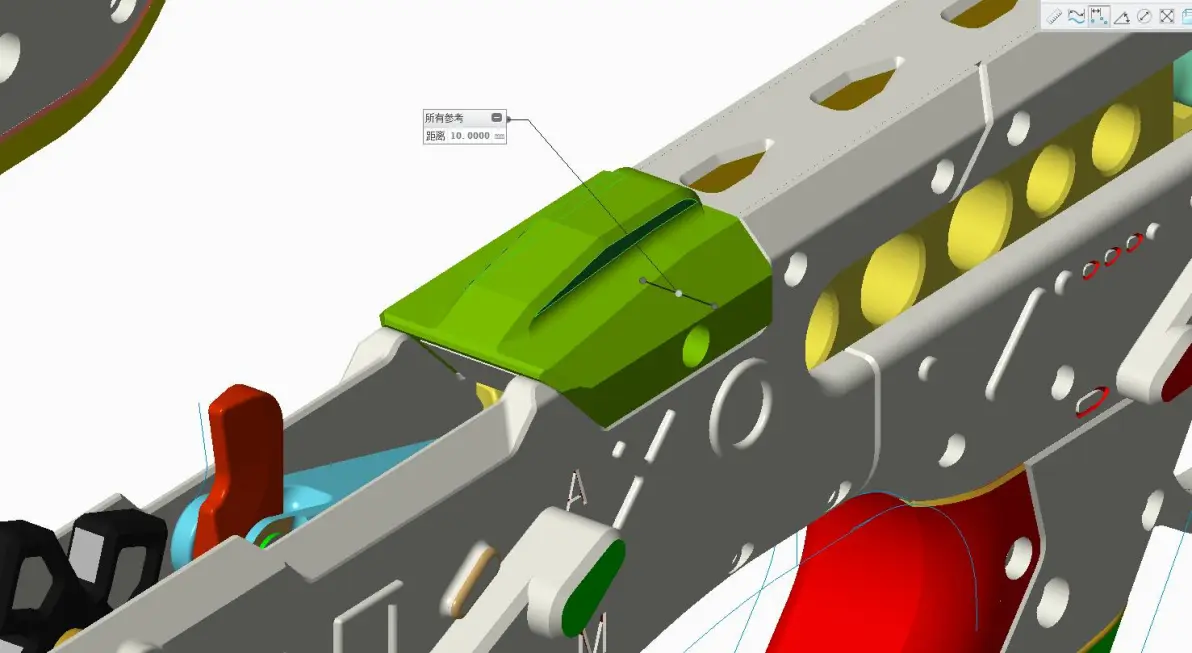

准星加宽到10mm，配合转子尽可能撑开皮筋。就算打印成品枪身装配变形，皮筋也不容易摩擦钩杆。

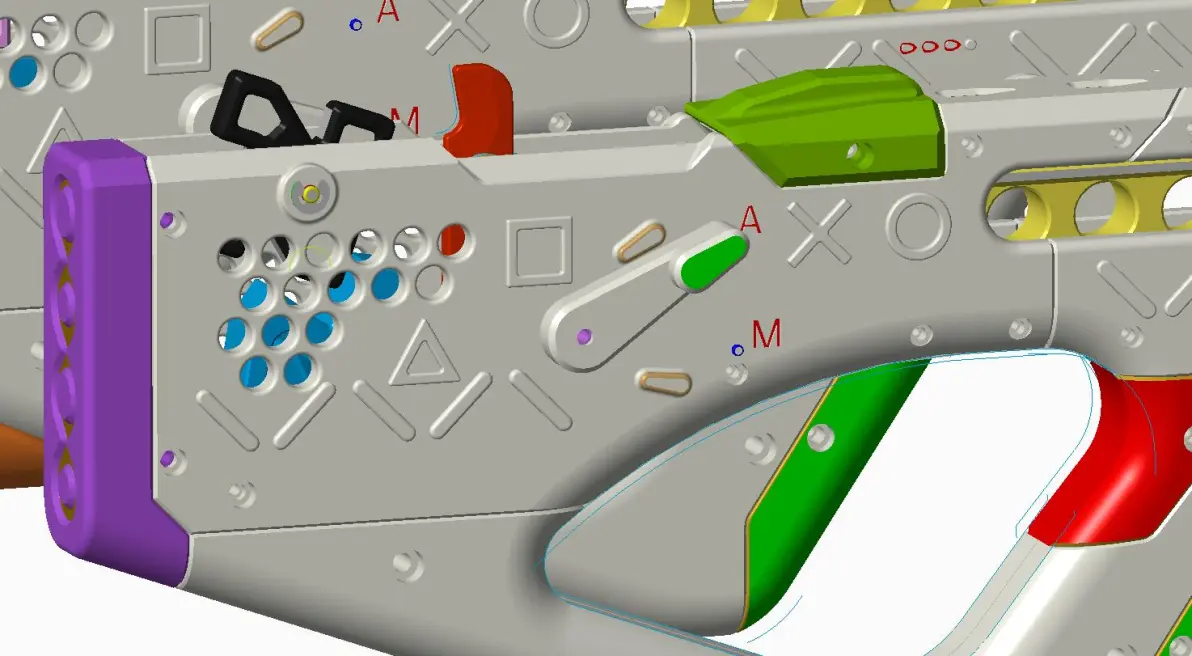

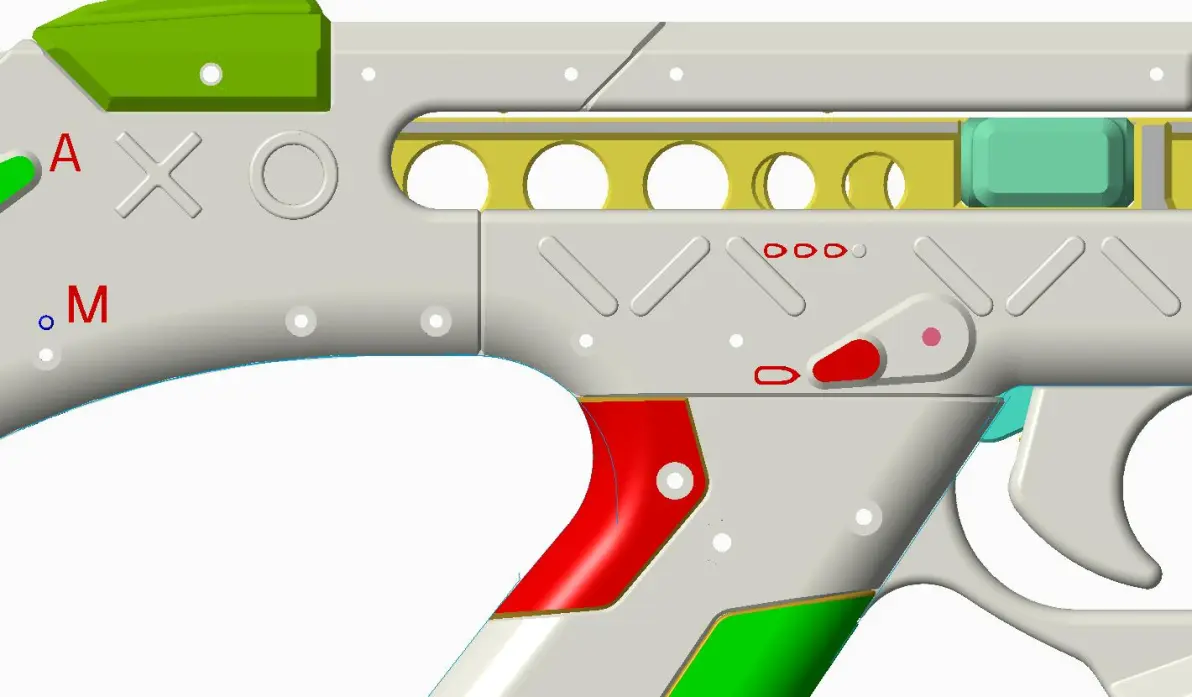

自动半自动切换机复进进一步优化，调整圈叉三方布置。增添限位挡块，防止拨杆超出设计位置影响内部机构动作。
外壳及镶嵌件接缝全部倒角处理，方便参考打磨零件。镶嵌件配合尺寸优化。

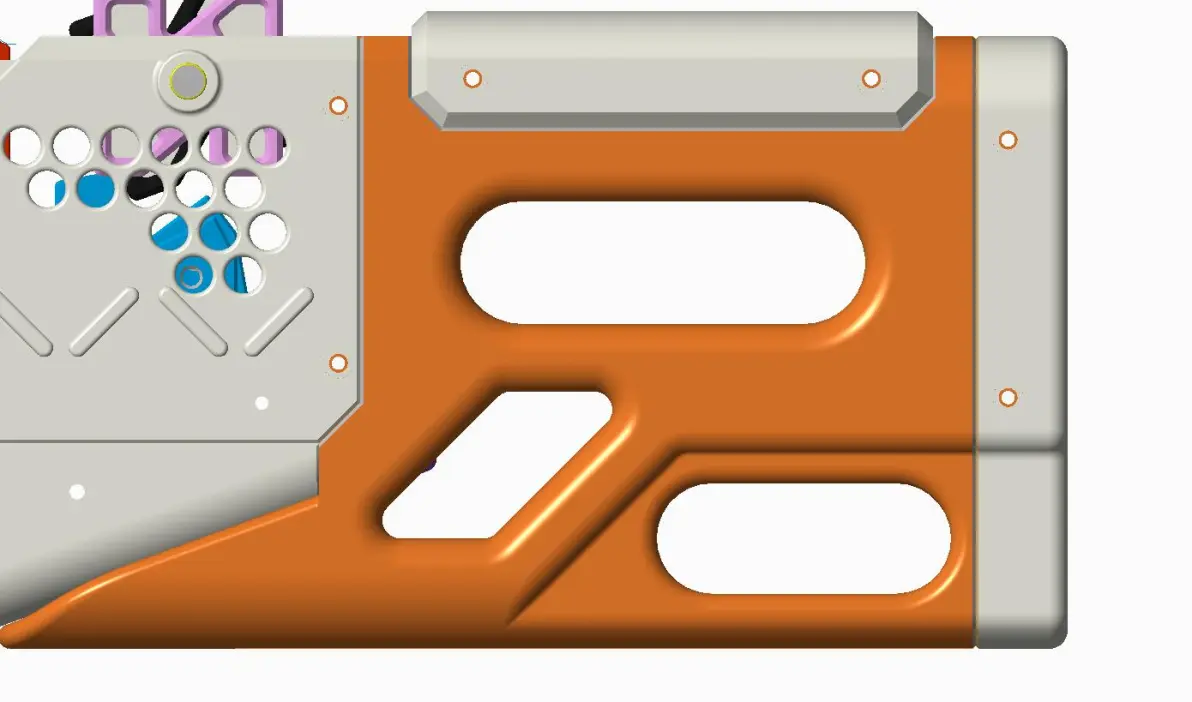

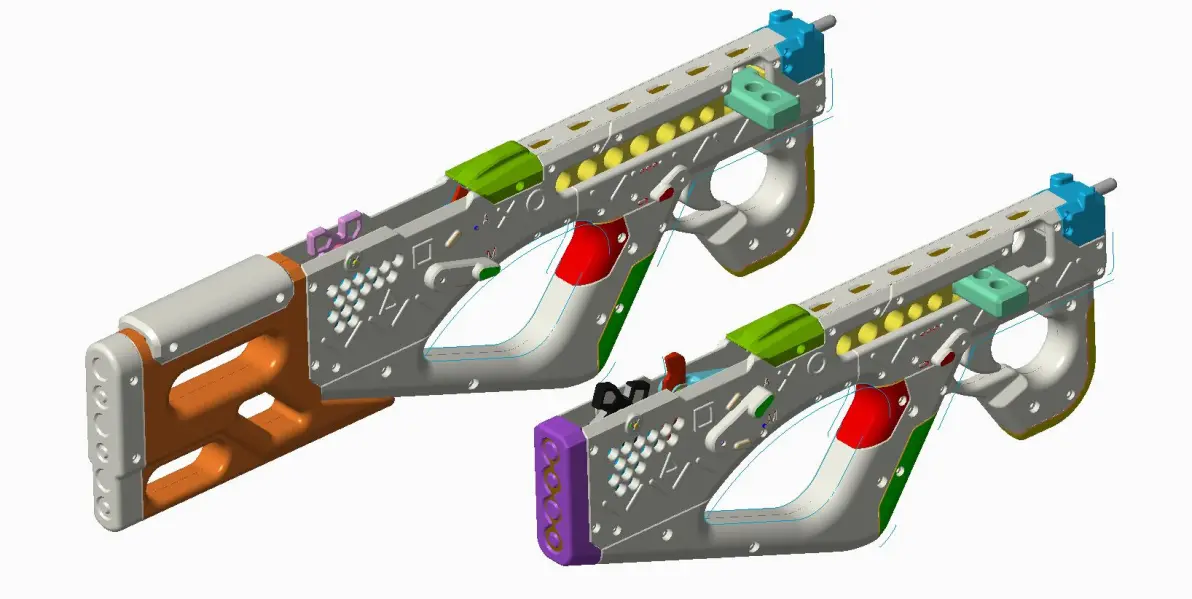

加长枪托也增添细节，接缝倒角，优化配合位尺寸。
新版模型已整理打包，但朋友最近有事忙还没和他碰面......下次碰面把他那台BLV看看能不能再调整下，再交流模型，确认打印策略，小批试制。
图/文————ProfessorLvS
