Creo导入装配体后零件坐标系歪了?手动调整对齐的几种实用办法

阅读数 2
点赞 0
article_banner

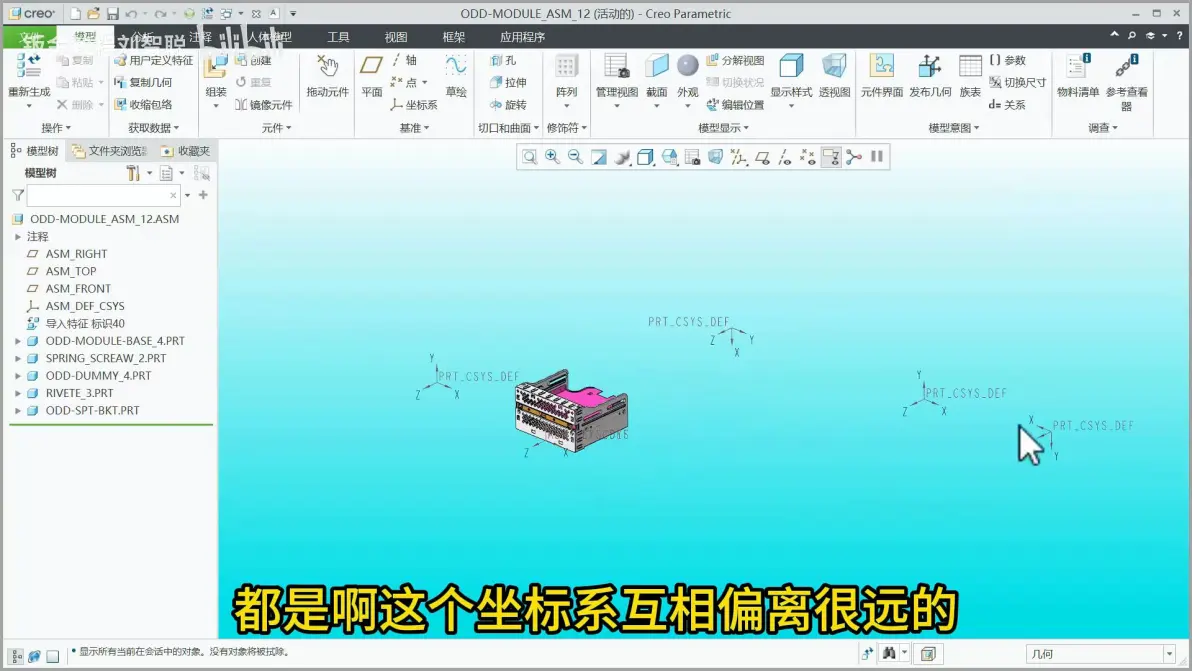

CREO导入的装配体中零件坐标系偏离调整

方法一 将所有零件合并到一个零件中再导出导入(需要保证能导入成装配体)

  1. 新建一个【零件】
  2. 【模型】→【元件】→【元件操作】→【布尔运算】→方式改为【添加主体】→被修改的模型选择新建的零件→修改的元件选择为需要合并的元件→更新控制更改为【非相关性】
  3. 另存为STP格式。可以自定义选择一个想要统一到的坐标系
  4. 以【装配】类型导入,即可完成。

方法二 以X_T格式导出导入

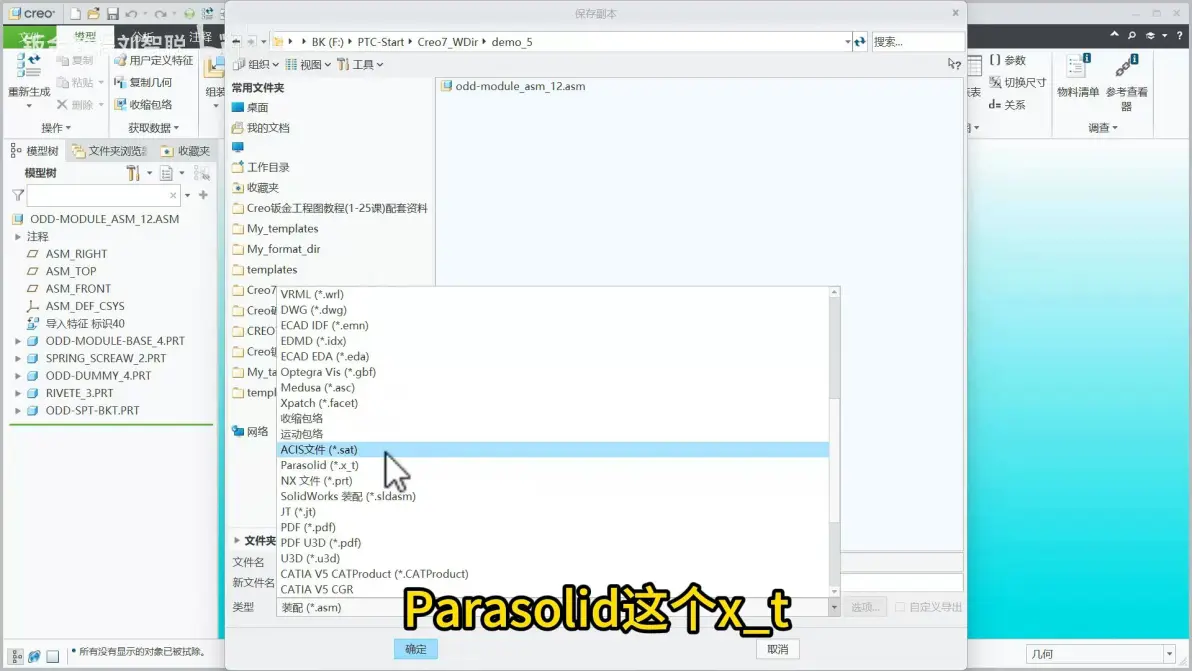

  1. 另存为Parasolid(*_x_t)格式
  2. 也可以自定义导出,选择想要的坐标系
  3. 以【装配】类型导入,即可完成。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
