creo4.0装配体过面与面”重合“约束添加零件，线与线重合，点与点重合，坐标系与坐标系重合等可以参考此经验，下面我们就来看看详细的教程。

查看详情

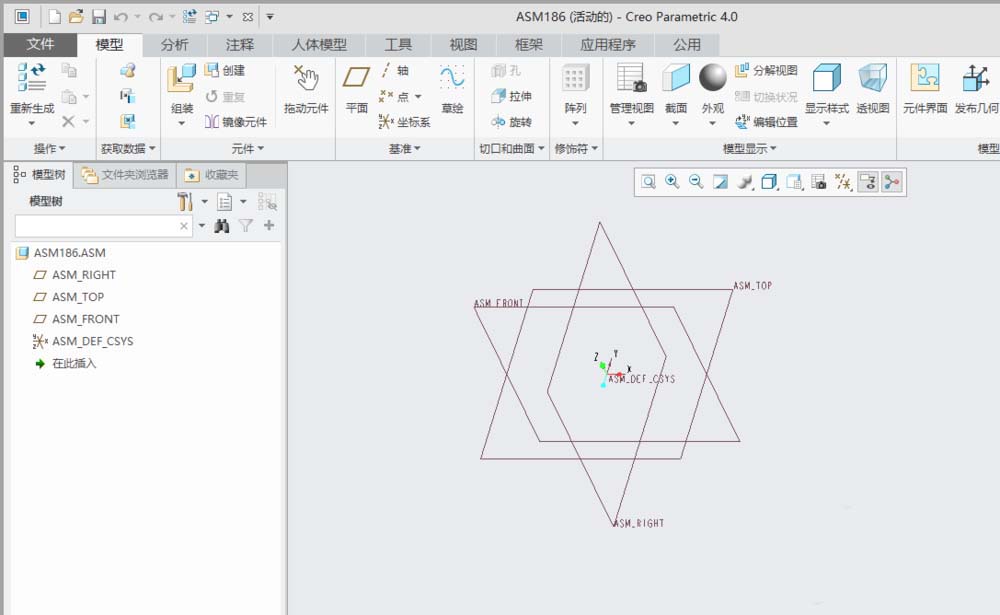

1、打开creo4.0软件，创建一个装配文件。

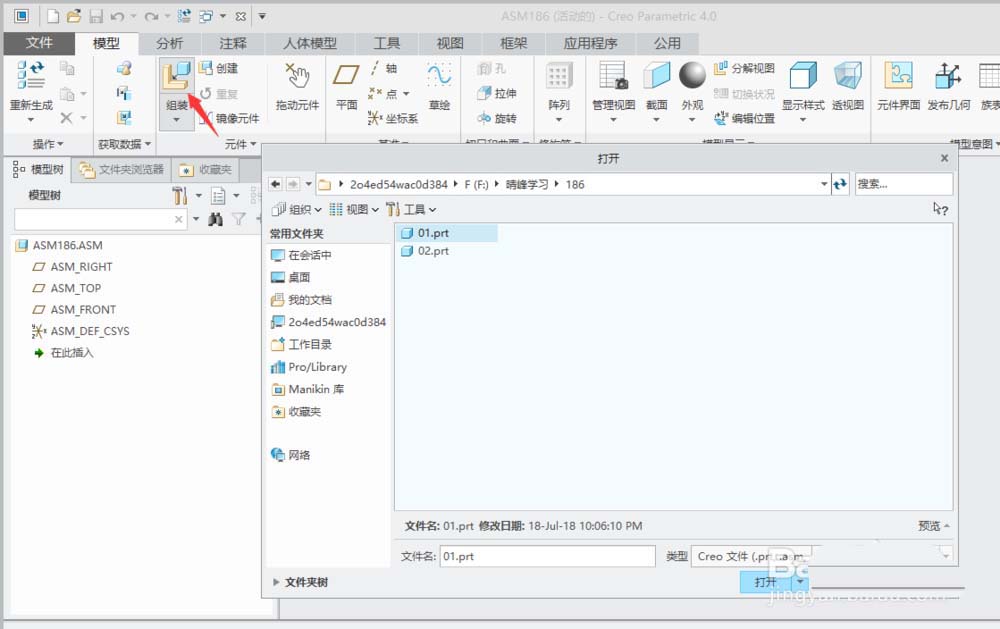

2、单击“模型”功能选项卡“件区”域中的“组装”。弹出“打开”对话框。

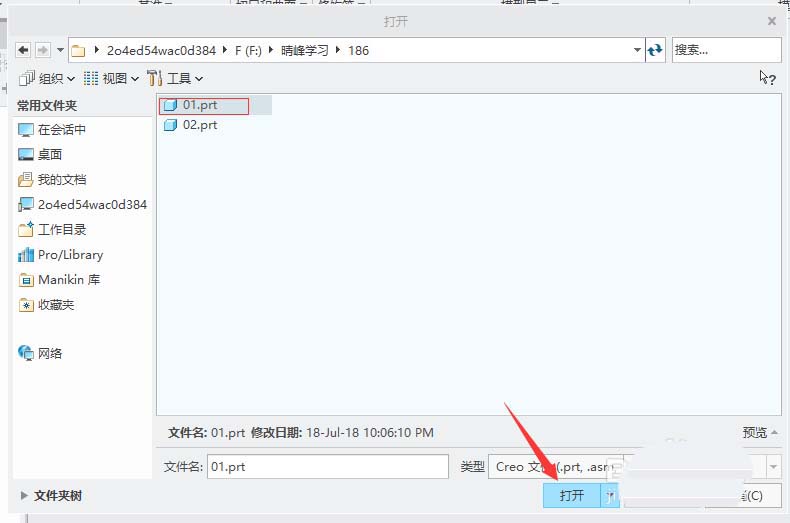

3、在“打开”对话框中找到选中要组装的零件名称（比如下图中的"01.prt"），单击“打开”。

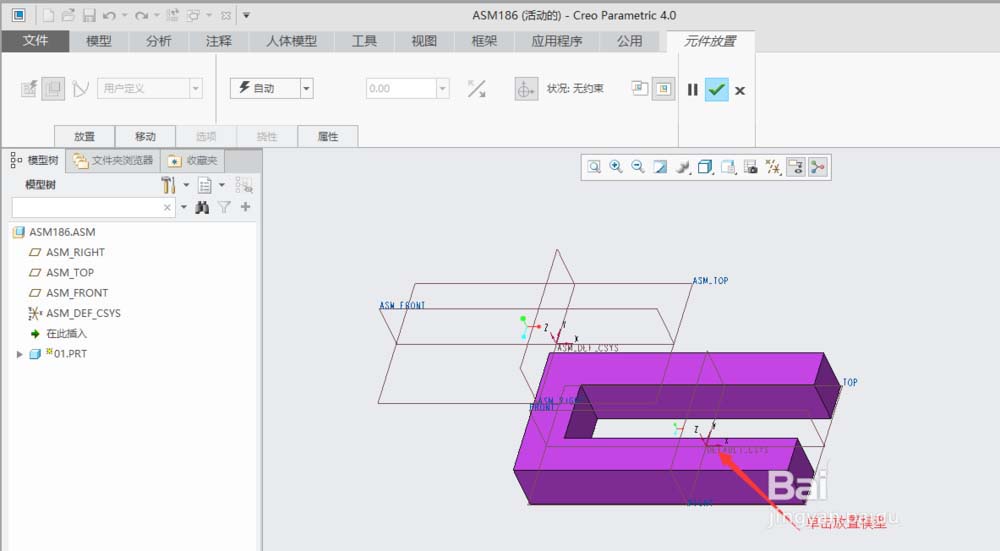

4、在绘图窗口中单击一点放置模型。

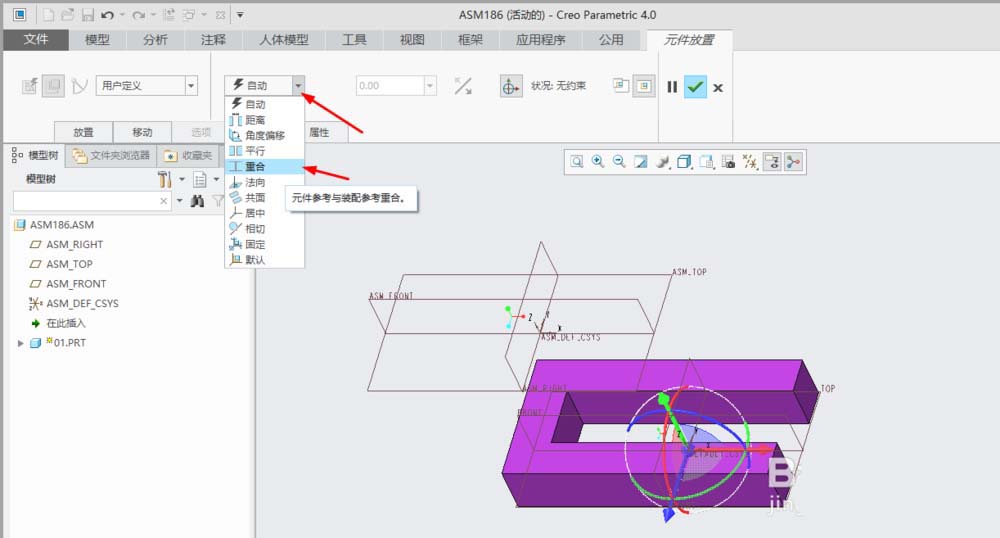

5、在“元件放置”操作板中把约束类型选择“重合”。

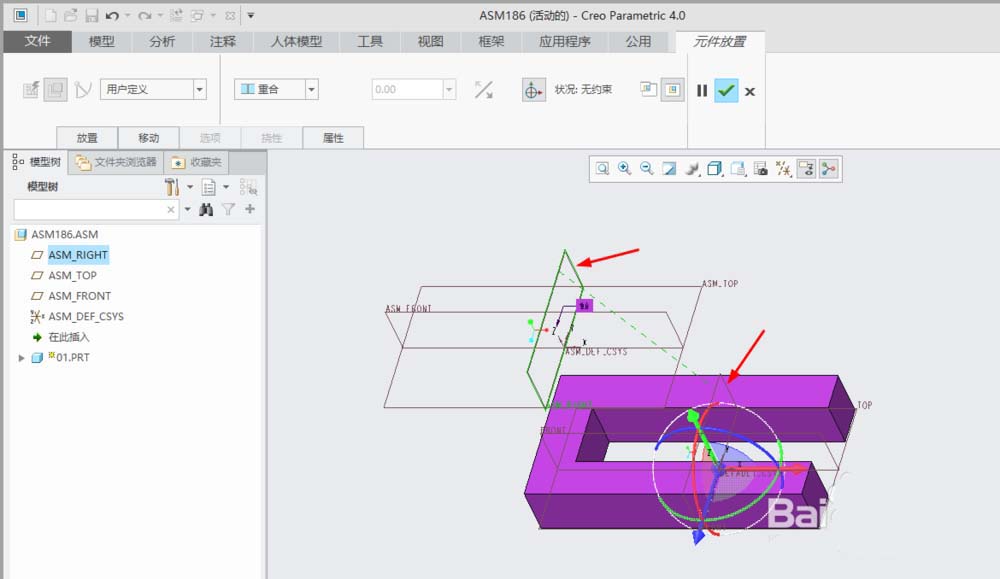

6、单击”ASM_RIGHT“和”RIGHT“两个基准面创建第一组约束。

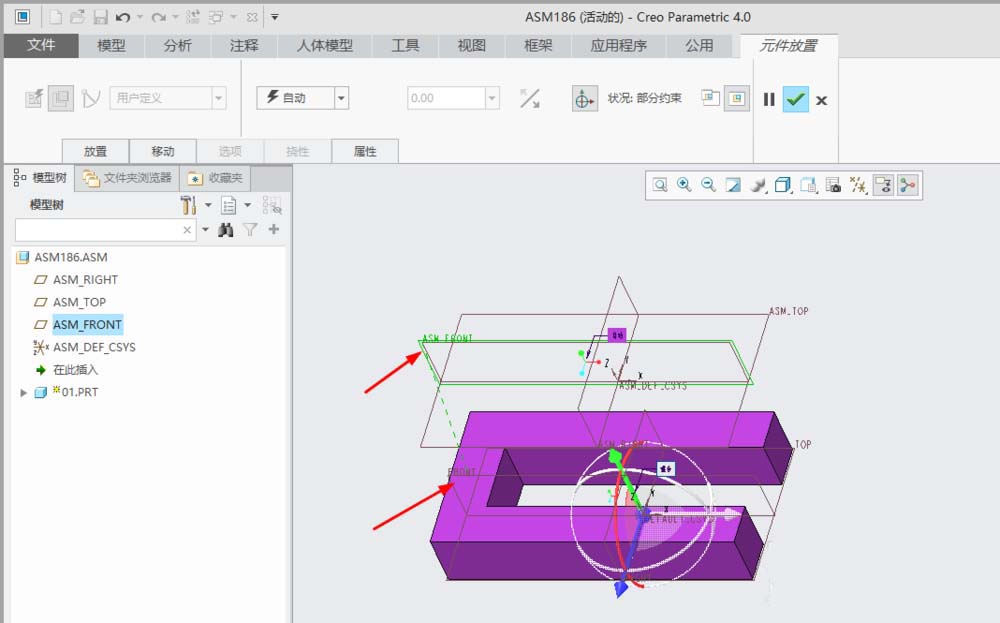

7、单击”ASM_FRONT“和”FRONT“两个基准面创建第二组约束。

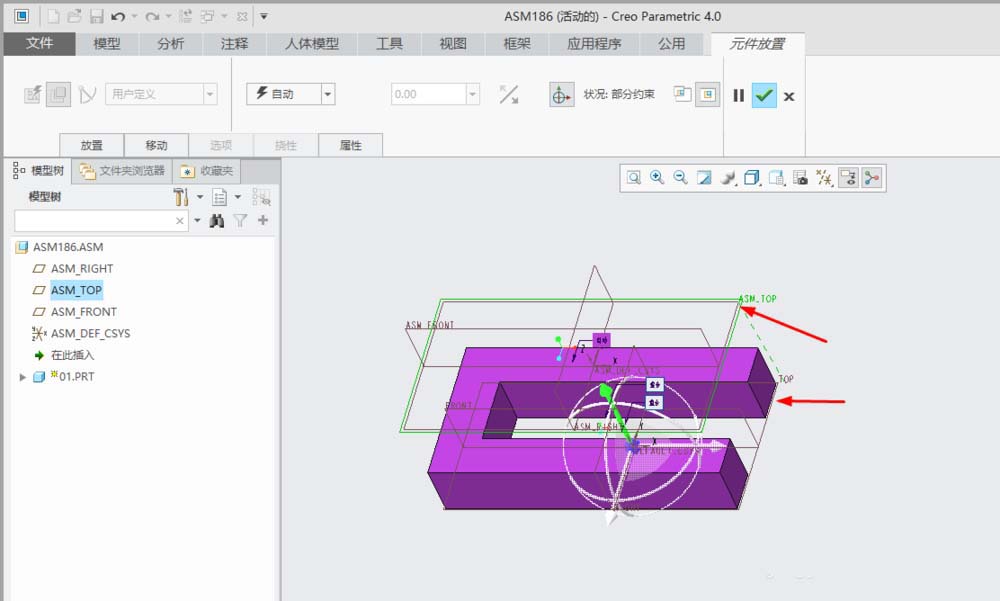

8、单击”ASM_TOP“和”TOP“两个基准面创建第三组约束。

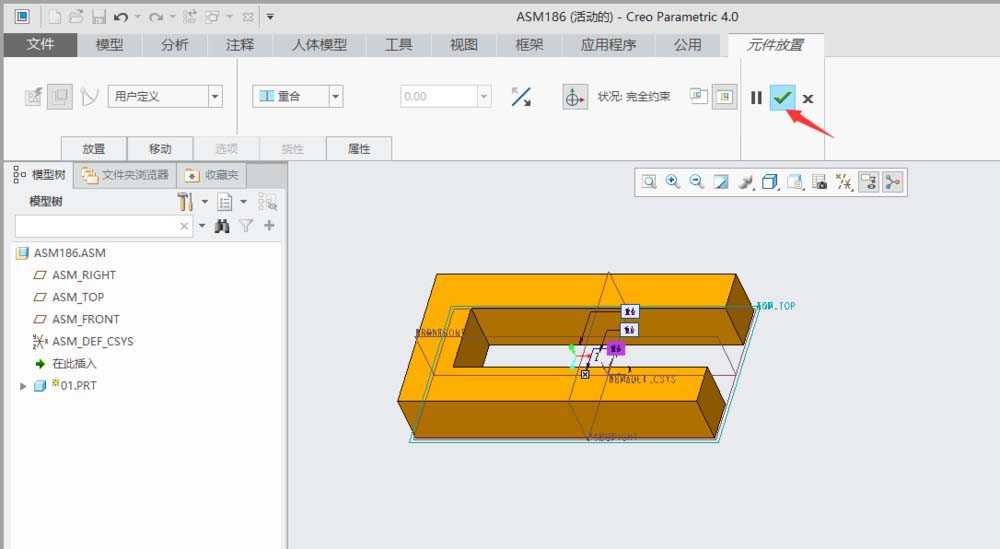

9、通过以上3组约束后，零件”01.PRT“完成被约束，单击“元件放置”操作板中的“确定”按钮，完成零件装配。

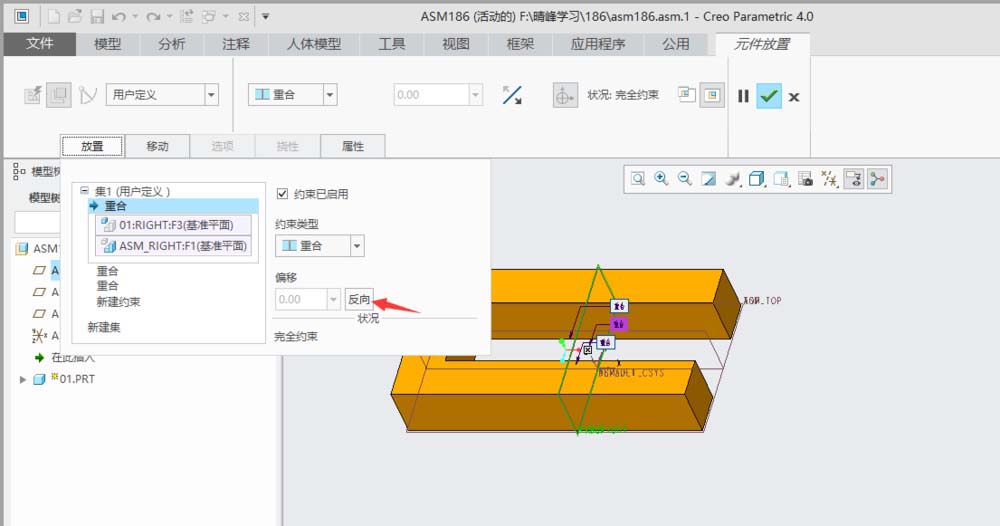

重合时如果要求反向，可以通过”元件放置“操作板中”放置“选项里的”反向“切换方向

以上就是creo4.0装配重合约束添加零件的方法，希望大家喜欢，请继续关注脚本之家。
