模拟IC cadence virtuoso计算器calculator功能介绍与常用表达式汇总

virtuoso中calculator使用

常用场景-output

00:50

两种选择方式

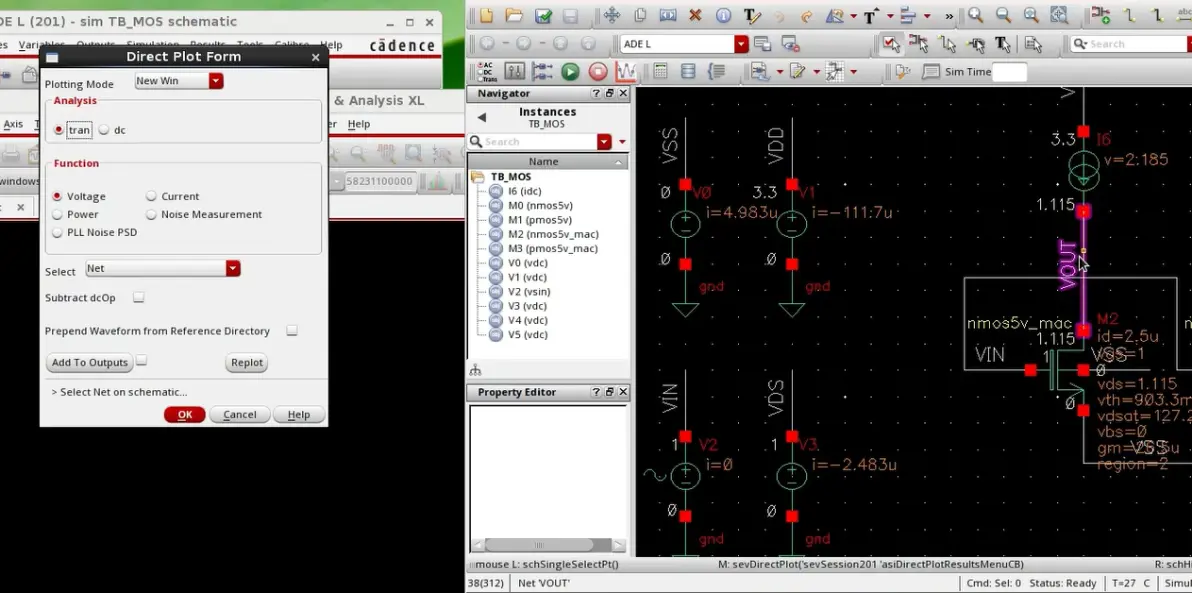

1、results-direct plot-main form

比如要看电压，直接在原理图中点击对应的net线,勾选add to outputs

2、outputs-to be saved -select on design

然后选中对应net,按esc退出

01:58计算器演示

原理图计算器图标打开或ADE中tools-calculator打开 vt 瞬态仿真v

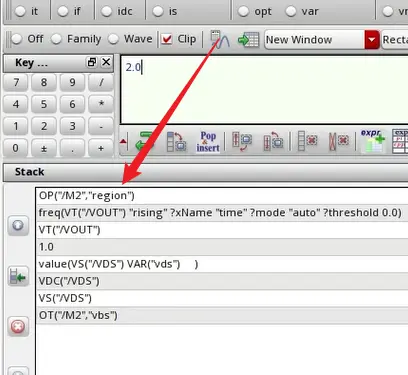

op演示02:50选OP后选管子，再点击波形符号添加到stack中

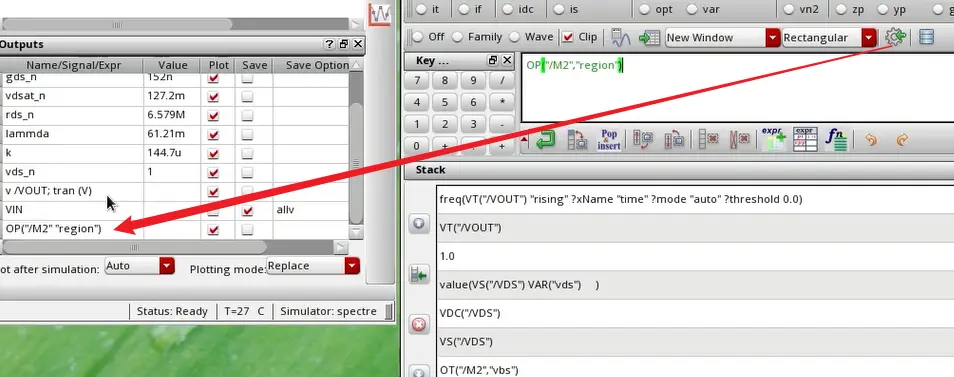

03:33螺丝符号送到output中

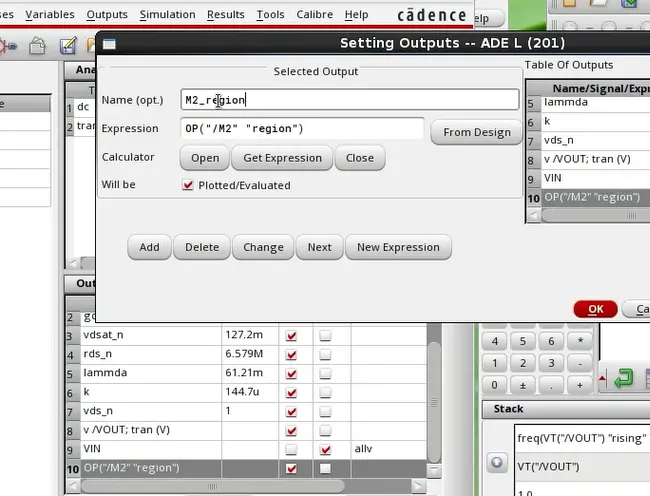

03:48双击表达式可以命名

04:03 opt ot var mp

04:33函数

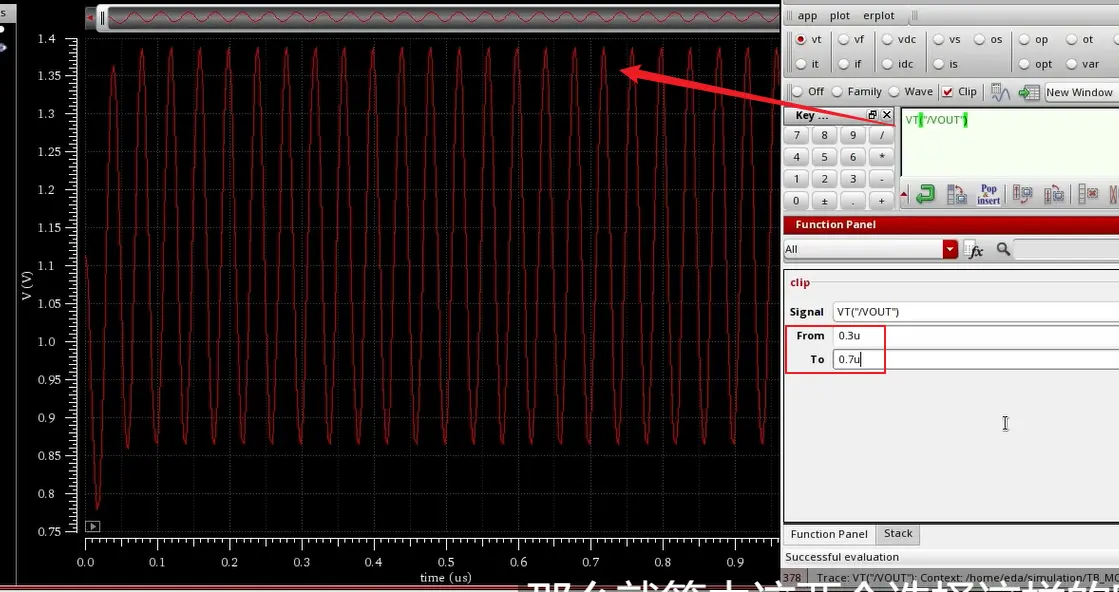

clip 截取某一段04:40 看help

比如截取VT("/VOUT")时间0.3u-0.7u的一段

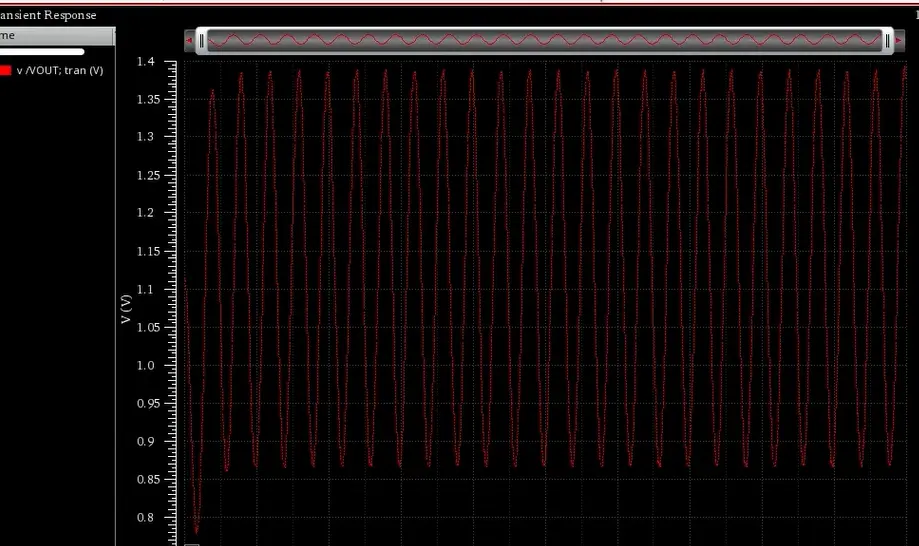

apply后

frequency06:06

value06:59 取对应的值，interpolate at横坐标

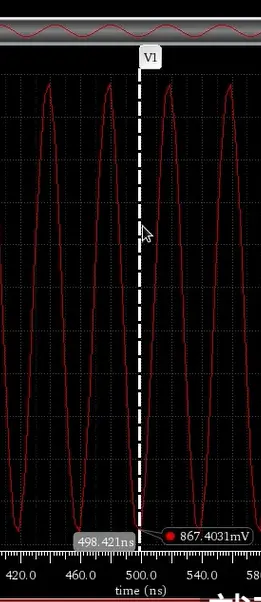

图形上按v看08:40按q可以设置

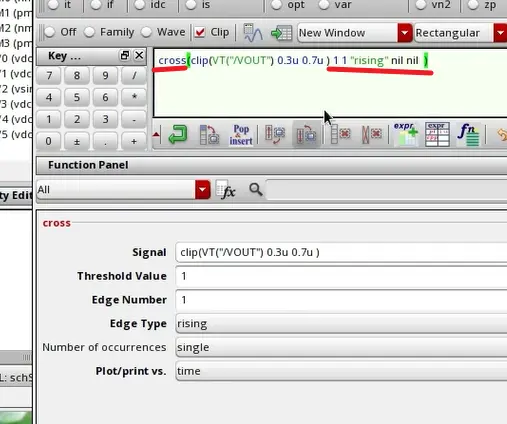

cross09:20 在某个纵坐标值对应的横坐标值 threshold value对应纵坐标值，edge number为第几个edge

vdc和vs的差别12:07

vdc是一个固定的值，vs是曲线

var13:00

VAR("vds")导入vds变量

14:13看结果
