Samtec与Cadence合作224G测试平台具备可扩展性与成本优势解读

摘要前言

224 Gbps PAM4技术对于满足高性能计算、人工智能、5G网络和超大规模数据中心等应用中日益增长的海量数据传输需求至关重要。

Samtec在2025年DesignCon展会上展示了多个224G实时产品演示，包括本视频中呈现的内容。Samtec的Ralph Page将带我们了解这款与Cadence合作展示的224G测试平台的信号路径和性能表现。

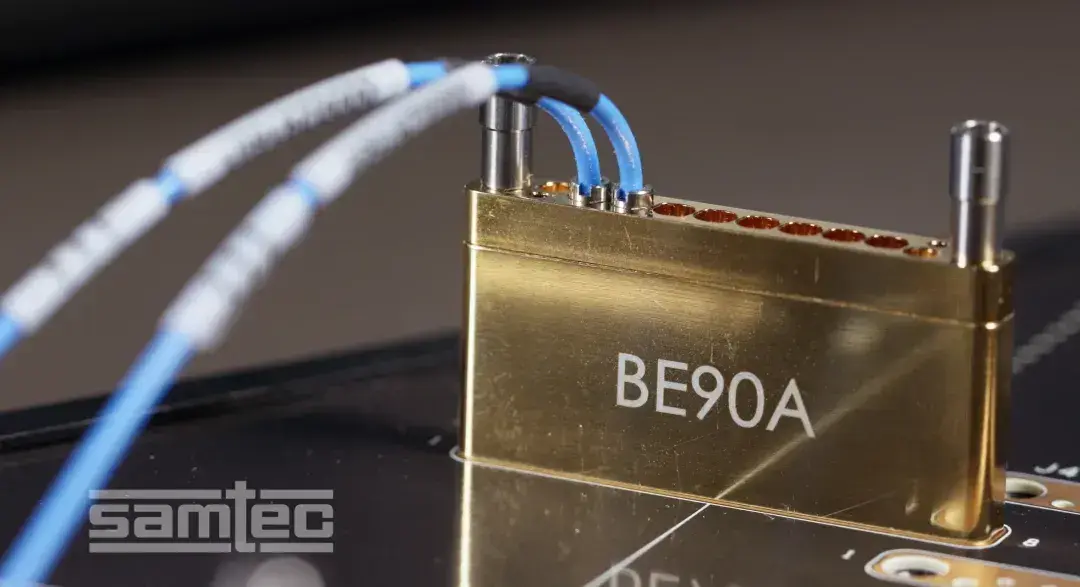

该平台的核心连接器是Samtec Bulls Eye® 测试组件，具体为BE90A型号。

Demo演示

          02:02
         872观看0弹幕

         448G的路径 | Samtec与Cadence合作的224G测试平台具备可扩展性、成本优势


此内容无法展示，请 重新加载

演示细节

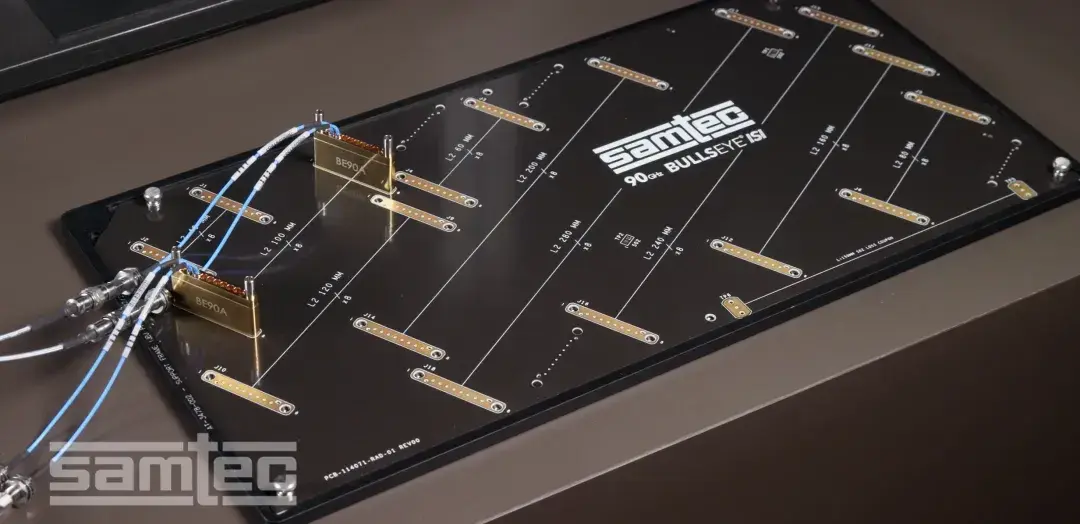

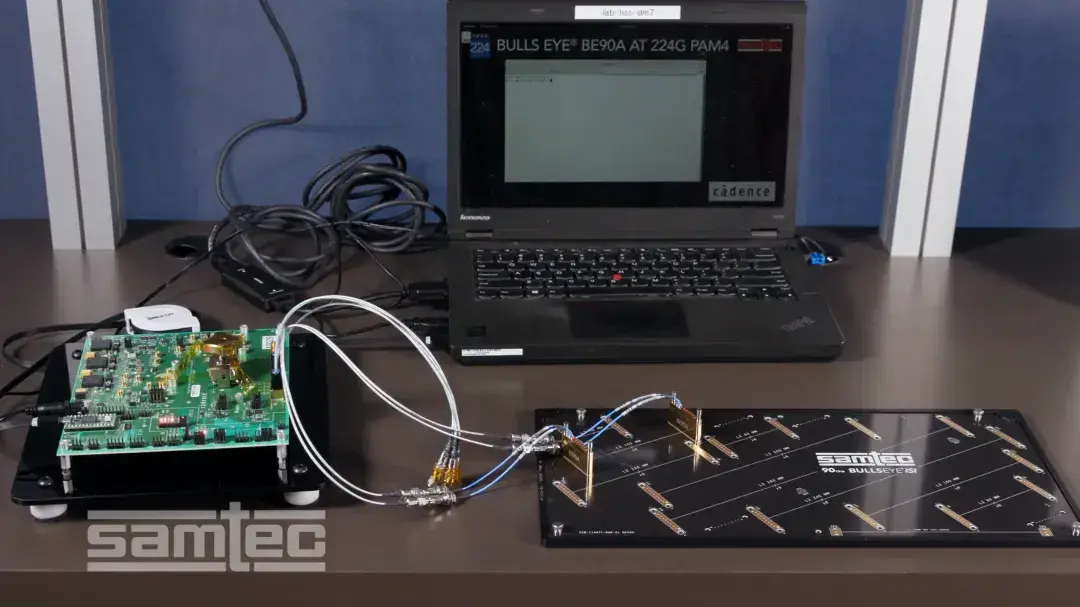

Cadence的224G-LR SerDes PHY传输PRBS-32数据。信号从Cadence板卡输出，通过1.85 mm转1.00 mm的Samtec精密射频适配器连接至ISI电路板上的BE90A。信号在Samtec ISI电路板上传输100 mm，到达另一个BE90A，然后返回至Cadence SerDes进行分析。

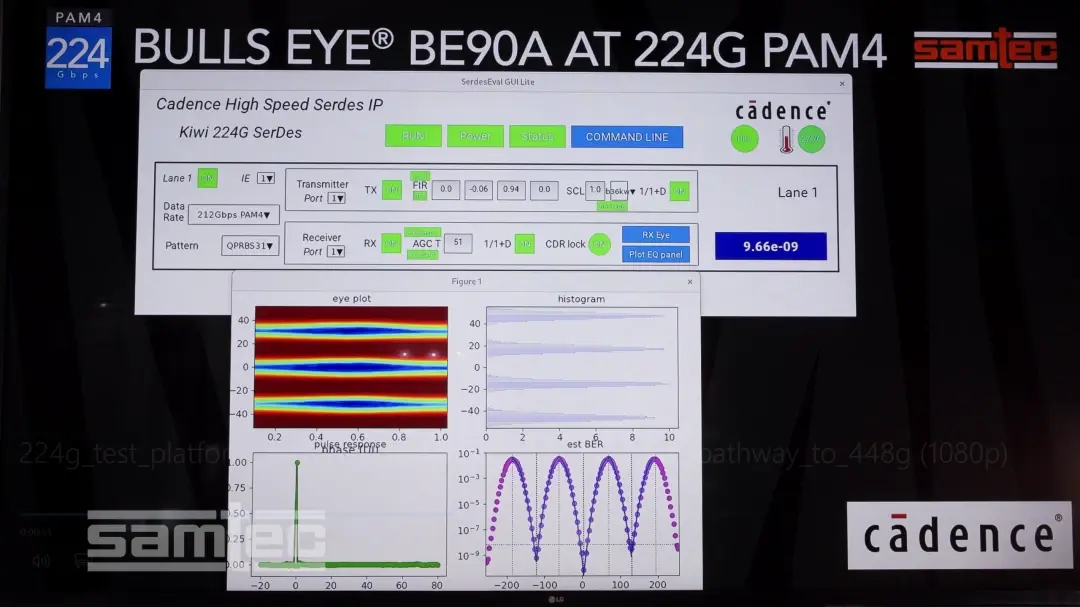

其性能表现令人印象深刻：误码率（BER）达 e-9，总损耗为34 dB。上方的图也印证了这一性能。

Samtec ISI电路板、BE90A的无焊设计以及同轴电缆到板的高密度，这三者相结合的布局提供了极具灵活性的配置，在实验室环境中具有很高的实用价值。

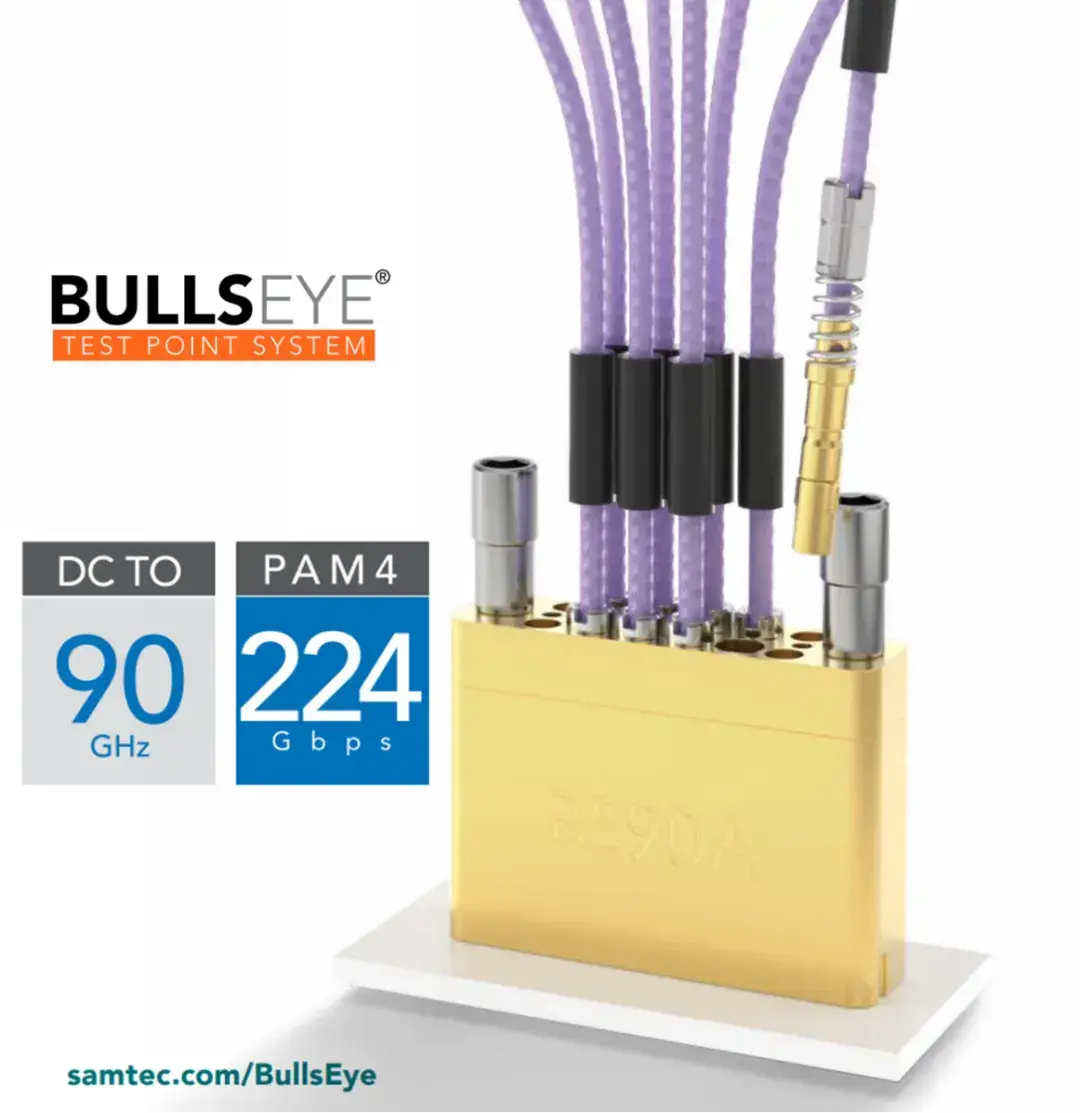

BE90A为单体压缩安装模块，仅需两颗固定螺丝。该平台具备可扩展性：高密度同轴阵列设计使组件中每平方英寸可容纳更多被测设备（DUT），从而支持多通道分析。

总之，上述的表现都体现了，这款224G测试配置在验证当下前沿硅接口IP时，兼具卓越的成本优势、易用性和可扩展性。

Samtec的ISI电路板、Bulls Eye®系统以及 Si-Fly® HD高速电缆系统等产品，均针对224 Gbps PAM4设计，并为迈向448 Gbps技术提供了路径。
