500组工况批处理仿真太累？ANSYS Python Code自动导出后处理结果

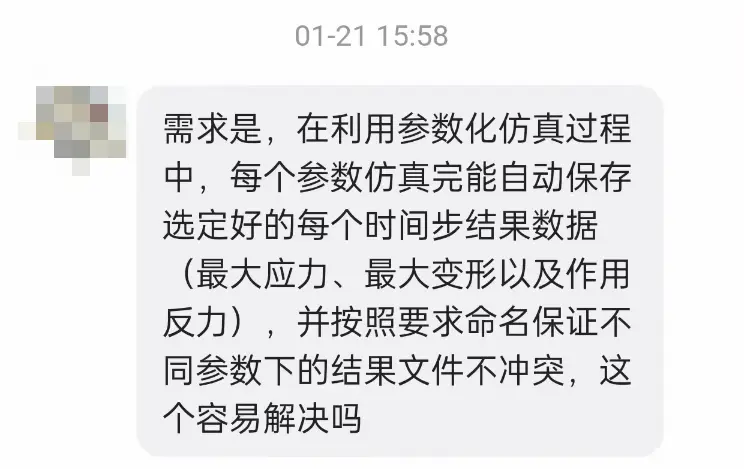

最近被学员的一个需求戳中了痛点。要做500个工况的参数化仿真批处理，每次计算完都得手动保存应力、变形的后处理结果，不仅费时间，还容易出现文件重名、数据混乱的问题。

​其实这个需求根本不用手动硬刚，利用ANSYS Mechanical的Python Code对象，就能实现批处理计算+结果自动导出+规则命名一条龙，全程无需人工干预，500个工况也能轻松拿捏！今天小郭老师就从基础到实操，手把手教你实现这个仿真自动化技巧，干货满满，建议收藏~

一、先搞懂：Mechanical中Python Code到底是什么？

Python Code是ANSYS Mechanical实现仿真自动化的核心工具，简单说就是能让你用Python代码响应软件内的各种操作事件，还能对接MAPDL求解器，把重复的仿真操作全交给代码，效率直接拉满。

它的核心功能就两类，覆盖仿真全流程：

✅ 用Python API查询模型信息，在求解器输入文件里精准注入MAPDL命令；

✅ 触发式执行代码，根据Mechanical的操作事件（如求解完成、后处理结束）自动跑脚本。

✨ 关键特性1：可插入多个父对象，精准控制执行位置

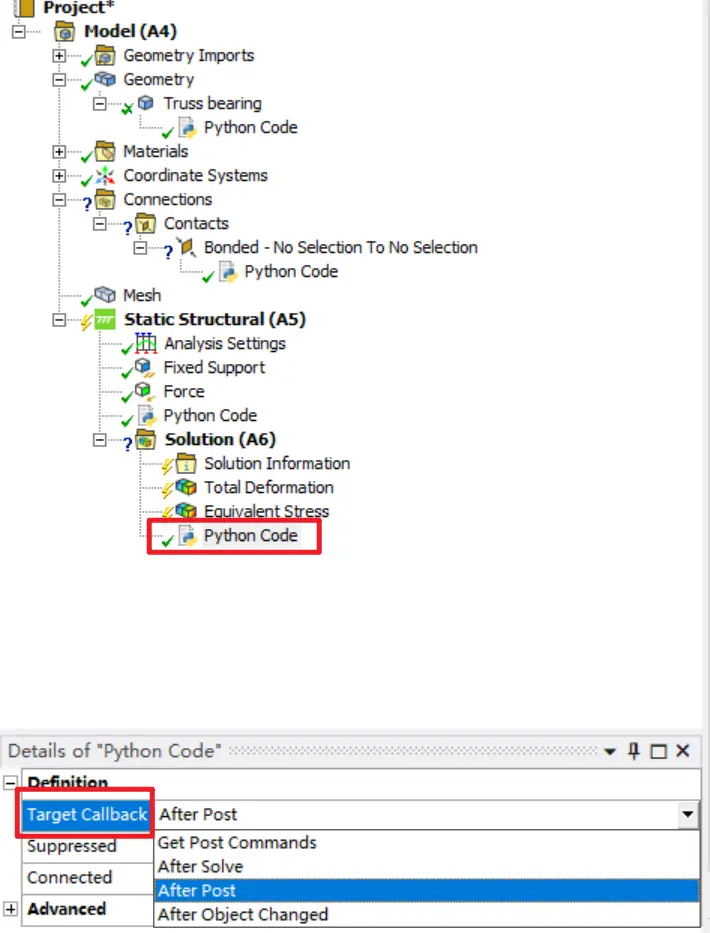

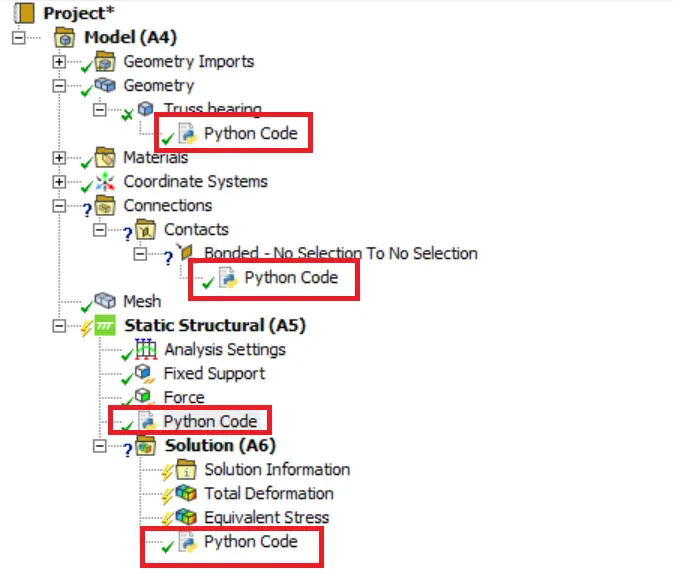

Python Code对象能插在Mechanical大纲的这些位置，插入后自动弹出编辑面板，默认提示会随父对象变化，贴合不同场景需求：

• Body（体）
• Contact Region（接触区域）
• Environment（环境）
• Solution（求解）✅（本次案例核心使用位置）

​​

✨ 关键特性2：Target Callback触发，想啥时候执行就啥时候

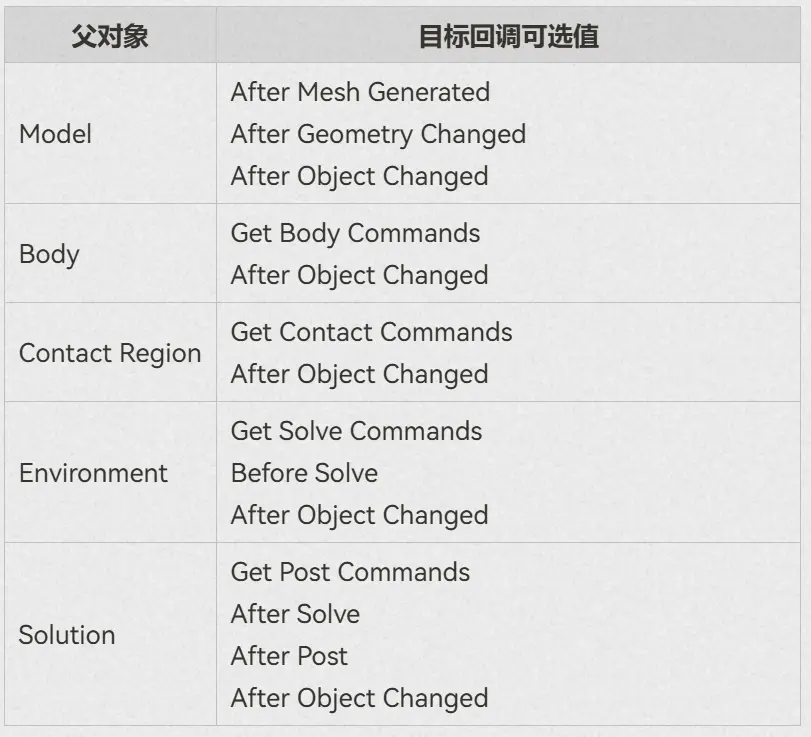

每个Python Code对象都有目标回调属性，能指定代码的执行时机，可选值由父对象决定，完美实现“事件触发代码”。  比如插在Solution下，就能选After Post（后处理完成后） 执行，刚好契合我们导出后处理结果的需求！  不同父对象的回调可选值给大家整理好了，直接抄作业：

​

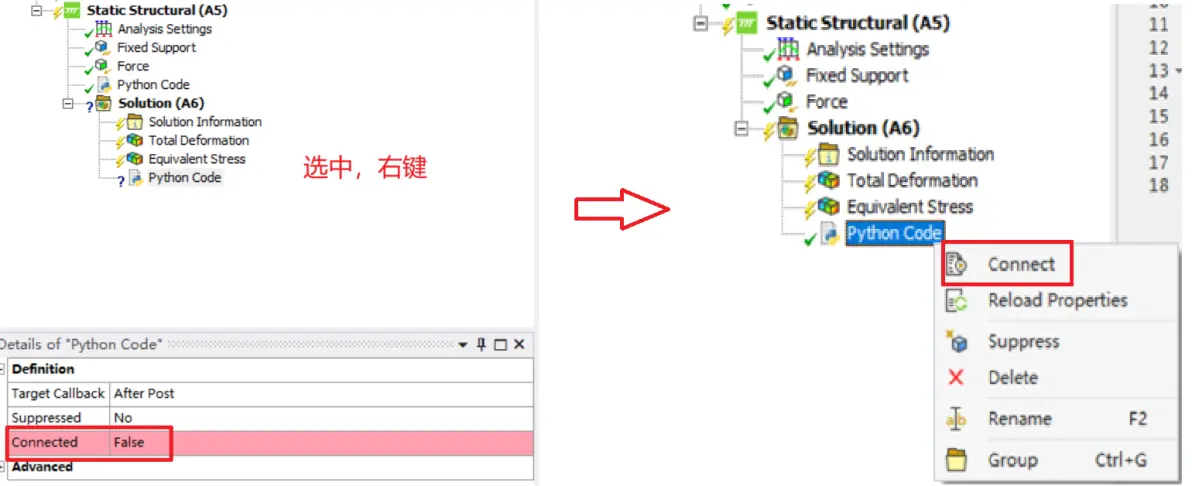

✨ 关键特性3：必做操作！代码修改后要手动连接

编辑后Connected属性会变成False，不重新连接就不会执行。共两种方式快速重连：

1、点击功能区的Connect按钮；

2、右键Python Code对象，直接选Connect。

​

而在ANSYS批处理模式下，默认不会自动连接Python Code对象，这也是很多人代码在批处理中失效的原因！

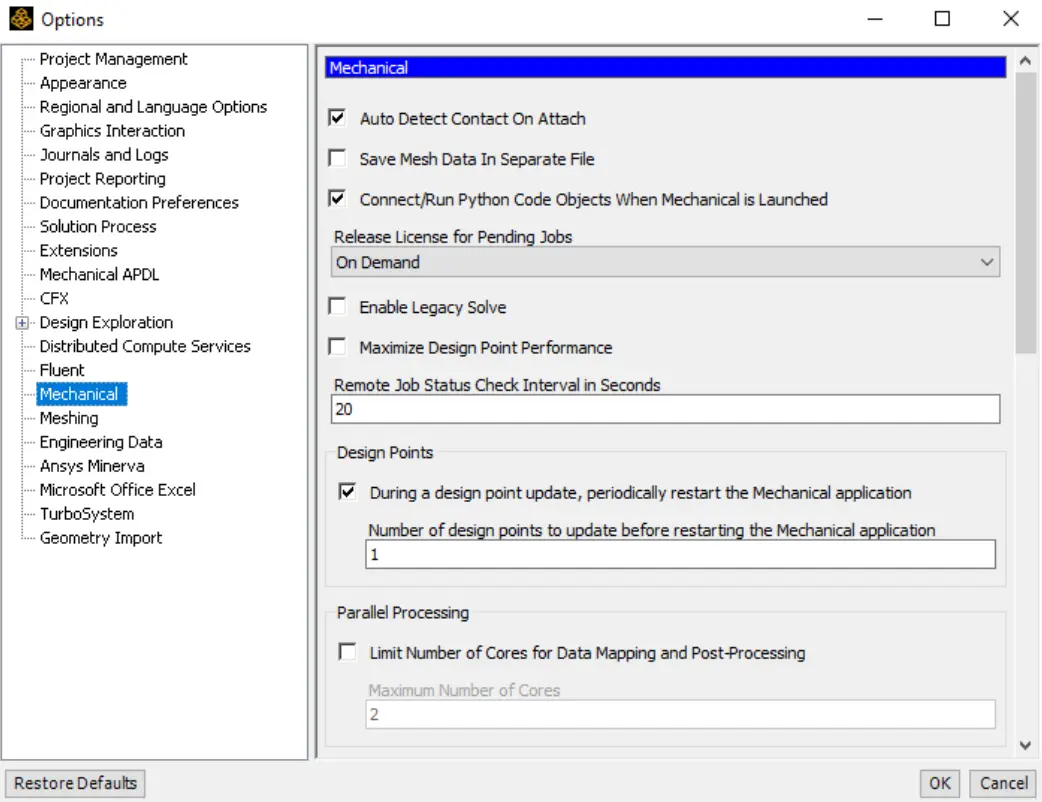

只需在Workbench做3步全局设置，就能让批处理自动连接、执行代码：

1、进入Workbench项目页，点击Tools > Options打开选项框；

2、左侧选中Mechanical选项；

3、勾选Connect/Run Python Code Objects when Mechanical is Launched，点确定即可。​

二、实操案例：架支座仿真批处理，结果自动导出+规则命名

光说不练假把式，以架支座参数化优化仿真为例，教你一步步实现：不同支座尺寸、肋板尺寸、作用力下，位移/应力结果自动导出，按设计点命名不重名！

📌 需求背景

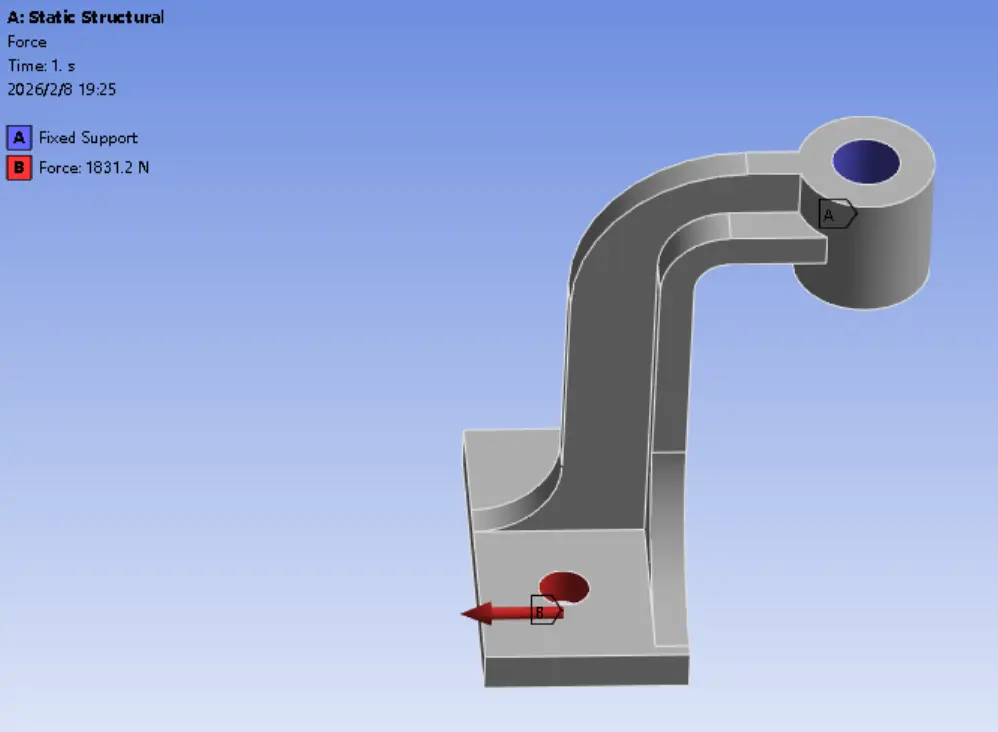

架支座为结构钢材质，受变力作用，需批量仿真不同尺寸、不同载荷的工况，自动导出每个工况的总变形和等效应力结果，文件按“设计点_结果类型”命名，避免冲突。​

📌 步骤1：ANSYS基础参数设置

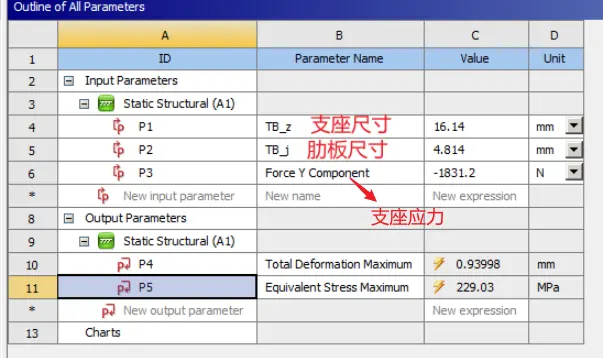

先完成参数化配置，定义输入参数和响应变量，为批处理做准备：

• 输入参数（P1-P3）：支座尺寸（TB_Z）、肋板尺寸（TB_j）、Y向作用力；
• 响应变量（P4-P5）：最大总变形、最大等效应力；

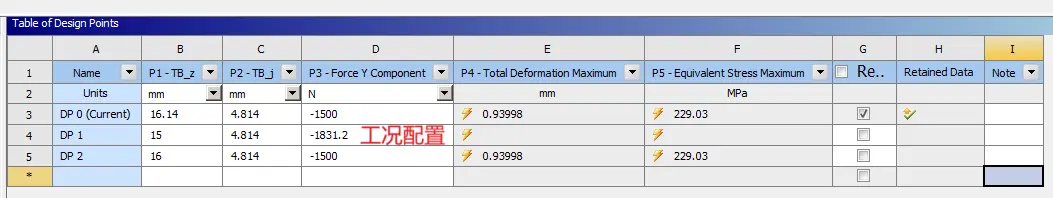

• 工况配置：按优化需求设置多组输入参数组合（本次演示3组，500组同理。可手动输入，也可利用Workbench Python API，批处理完成）。

​

📌 步骤2：Mechanical中Python Code核心设置

这是实现自动导出的关键，全程在Solution模块下操作：

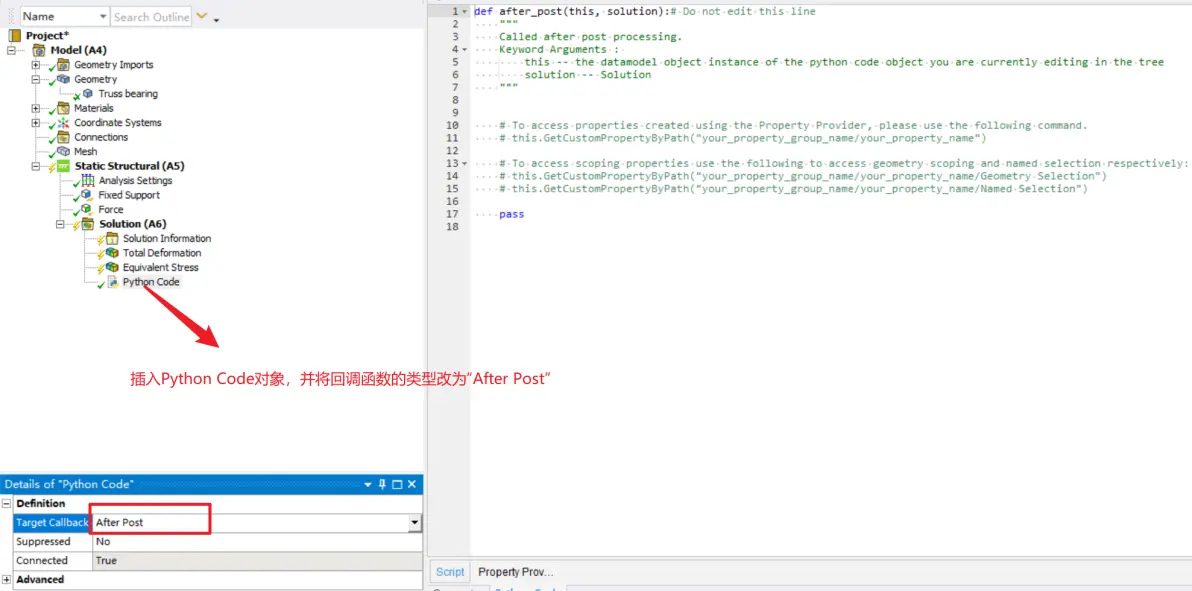

1、插入Python Code：在大纲Solution下插入Python Code对象

2、设置回调时机：将Target Callback改为After Post（后处理完成后）；

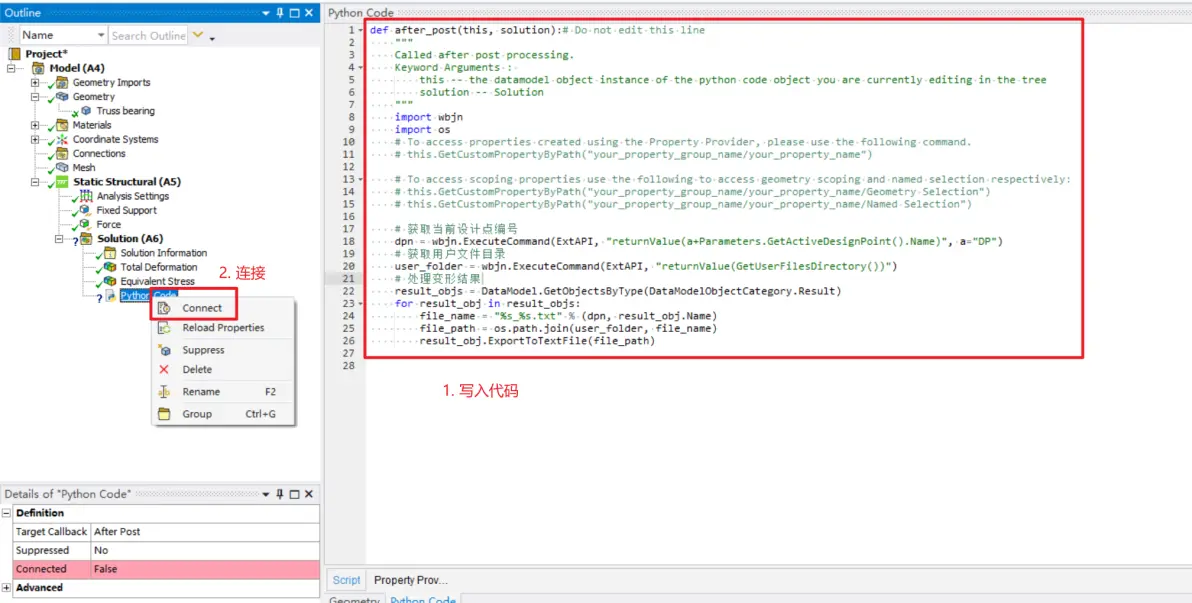

3、编写导出代码：替换默认代码，实现获取设计点+自动命名+导出文本文件，直接复制可用！

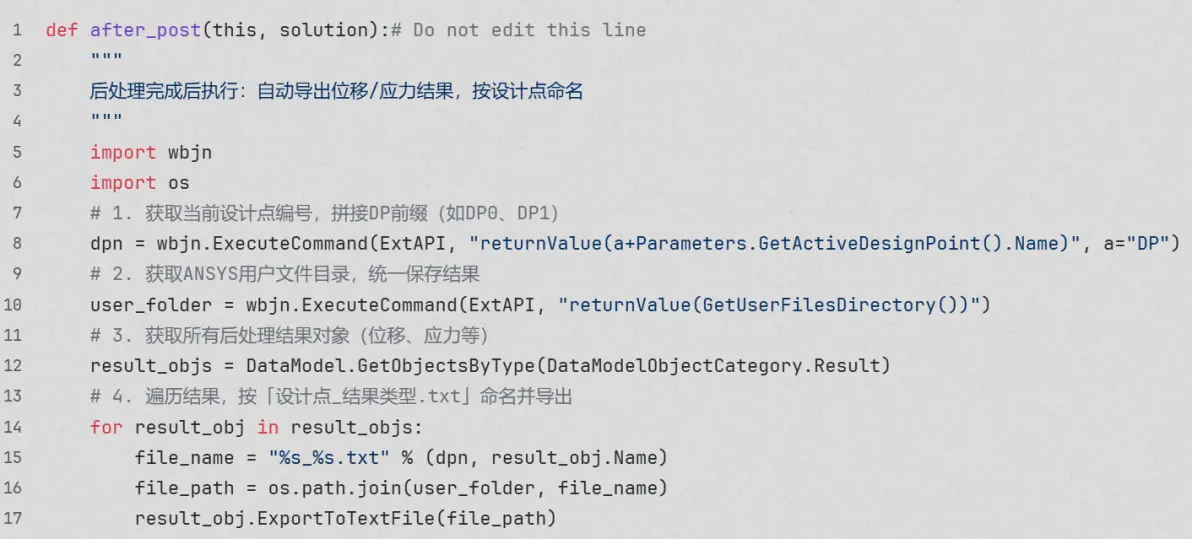

📌 核心代码：直接抄！后处理结果自动导出

📌 代码核心讲解

🔹 导入wbjn​和os​库：wbjn​用于调用 ANSYS 的 API 获取设计点、文件目录等信息，os​用于文件路径的拼接与处理；

🔹 获取设计点编号：通过Parameters.GetActiveDesignPoint().Name​获取当前批处理的设计点名称，拼接 “DP” 前缀，实现不同工况的文件区分；

🔹 获取统一保存目录：通过GetUserFilesDirectory()​获取 ANSYS 的用户文件目录，确保所有工况的结果文件保存在同一位置，方便后续整理；

🔹 遍历结果对象：通过DataModel.GetObjectsByType​获取所有后处理结果对象，无需单独指定位移、应力，适配不同的结果导出需求；

🔹 规则命名与导出：按设计点_结果类型.txt的格式命名文件，避免多工况文件重名，通过ExportToTextFile​将结果导出为文本文件，支持后续数据解析。

📌 步骤3：批处理求解，查看自动导出结果

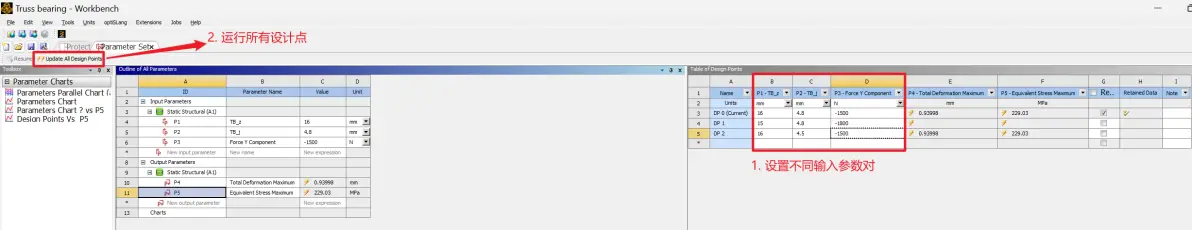

所有设置完成后，关闭Mechanical，回到Workbench，作如下操作：

1、双击Parameter Set（参数集），确认所有工况的输入参数；

2、点击运行，软件自动执行所有设计点的批处理计算；

3、计算完成后，直接查看两类结果，全程无需手动操作！

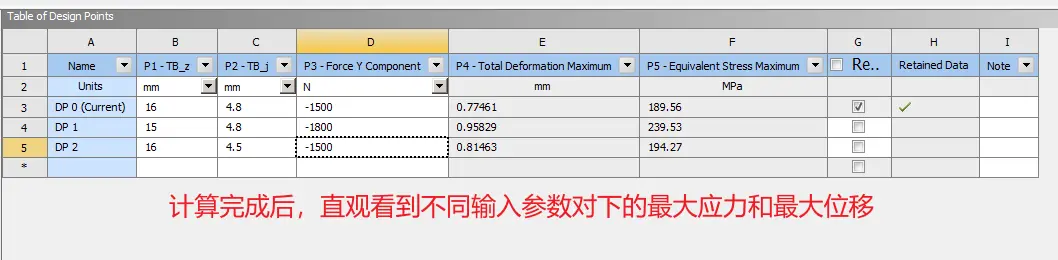

✅ 结果1：参数表直观查看核心数据

在Workbench设计点表格中，直接看到每个工况的最大位移、最大应力，一键对比不同参数的力学性能，优化方向一目了然。

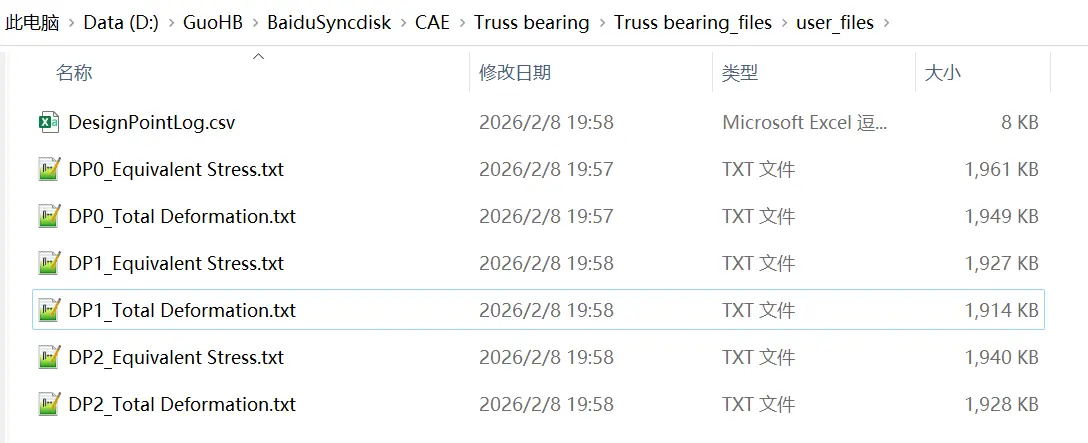

✅ 结果2：user_files目录获取完整数据

在ANSYS的【-files/user_files】文件夹下，能找到所有按规则命名的结果文件，每个文件都是对应工况的位移/应力完整数据，可直接用Excel/记事本打开解析，满足深度分析需求。

三、总结：核心要点记牢，仿真自动化事半功倍

本次案例用Python Code解决了批处理仿真后处理结果自动导出的痛点，500个工况也能轻松应对，核心要点就这4点，记牢直接套用：

1. Python Code是ANSYS自动化核心，After Post回调是后处理导出的最优选择；
2. 批处理必做全局设置，否则Python Code会失效，自动连接是关键；
3. 代码编写巧用ANSYS API，动态获取设计点和结果对象，无需硬编码；
4. 结果文件按设计点_结果类型命名，从根源避免重名问题。

其实Python Code的能力远不止于此，在此基础上还能扩展：仿真报告自动生成、瞬态时域数据导出、不可参数化对象的参数化……把仿真中所有重复的手动操作都交给代码，真正实现仿真自动化！

如果大家还有其他ANSYS仿真自动化的痛点，比如多模型批量求解、结果自动分析，评论区留言，后续持续出干货教程~

写在最后

其实ANSYS二次开发不用追求“高大上”，从实际工程需求出发，用几行代码解决一个具体痛点，就是最实用的开发。比如这个工具，看似简单，却能让工程师从重复的手动操作中解放出来，把时间花在更核心的仿真分析上——这正是二次开发的核心意义。

如果大家还有其他ANSYS使用中的痛点，欢迎在评论区留言，后续会持续分享针对性的二次开发实战案例！此外，欢迎扫描以下二维码问卷，填写你的二次开发需求。

​

为了更好的分享各种二次开发学习知识，我还创建了二次开发交流群，并于群里分享各种二次开发文章及相关源程序，欢迎大家加入！

点击阅读原文，立即学习《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》，掌握ANSYS Workbench & Mechanical的脚本自动化开发能力。

本课程从基础脚本开发到多工况批量计算的自动化实现，手把手教你用 Python 打通 “仿真流程自动化 - 多工况批量计算” 全链路，让 “重复仿真工作自动化、复杂工况高效计算” 从想法变成日常。

我还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高薪内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工程仿真技术（CAE分析职业能力等级评价证书）。

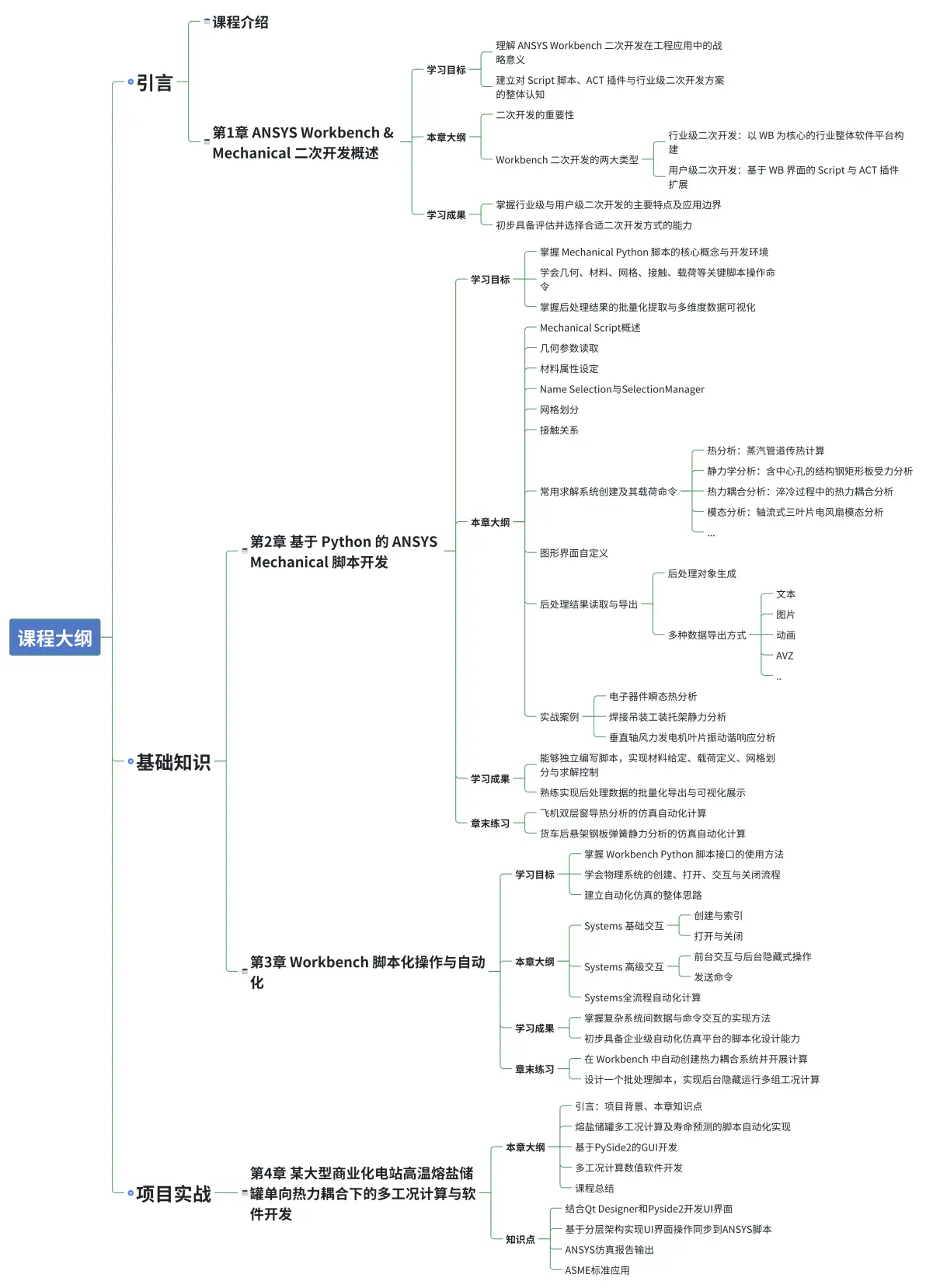

以下是课程大纲及主要内容：
