Ansys Rocky离散元仿真核心功能深度解析与实际工程案例分享

——离散元法（DEM）核心算法、多物理场耦合场景与UltraLAB多GPU图形工作站硬件配置全指南



引言：当每一粒砂石都成为计算对象

在化工反应釜中，数百万颗催化剂颗粒与流体激烈碰撞；在锂电池电极压延线上，纳米级活性物质粉末在辊压下重新排布；在矿山破碎机的齿板间，数亿吨级矿石被撕裂、研磨、分级——这些看似宏观的工业过程，本质上都是离散颗粒介质的集体运动行为。

传统的连续介质力学（CFD/FEA）无法捕捉颗粒间的个体接触与断裂，而Ansys Rocky作为行业领先的离散元法（DEM, Discrete Element Method）软件，通过追踪每一颗颗粒的平动、转动、碰撞与破碎，为采矿、化工、能源、医药等领域提供了前所未有的微观尺度洞察。

更关键的是，Rocky原生支持多GPU并行求解，可处理包含数亿个真实形状颗粒的超大模型。这意味着，DEM仿真已从"百万颗粒的小试"迈向"亿级颗粒的工业级全尺度模拟"。然而，颗粒数量的每一次数量级跃升，都对GPU显存、多卡互联带宽与整机散热提出了指数级增长的硬件需求。

本文将系统解析Ansys Rocky的核心应用场景、算法计算特征，并给出2026年最新的UltraLAB多GPU图形工作站配置方案，助力科研团队与企业研发中心解锁DEM仿真的算力天花板。

一、五大核心应用场景深度拆解

1. 化工与原材料加工：搅拌、输送与分离

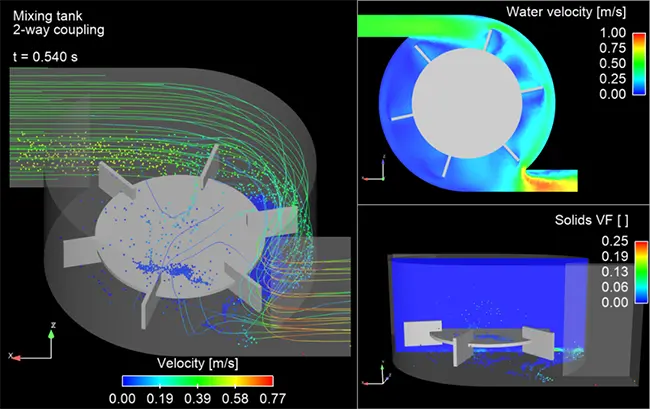

搅拌混合（Mixing） 在制药、食品、聚合物行业中，多种粒径、密度的颗粒或纤维与流体混合的均匀性直接决定产品质量。Rocky可模拟螺带式、桨叶式、V型混合机内的颗粒运动轨迹，输出混合指数（Mixing Index）与功率消耗曲线，优化搅拌转速与填充率。

气力输送与旋风分离（Pneumatic Conveying & Cyclone Separation） 旋风分离器是化工、水泥、电力行业的核心装备。Rocky与Fluent的CFD-DEM耦合可精确捕捉颗粒在旋流场中的分级行为，预测分离效率与压降，优化入口风速与锥体角度。千万级颗粒的旋风分离仿真，是Rocky多GPU能力的典型试金石。

颗粒破碎（Comminution） 研磨机、破碎机中的颗粒尺寸演化是矿物加工的核心课题。Rocky内置的颗粒破碎模型可分析破碎后的尺寸分布（PSD），结合Bond断裂功理论，为磨矿介质配比与能耗优化提供定量依据。

2. 高端制造与新能源：电池、磨损与结构载荷

锂电池电极压延（Calendering） 在动力电池制造中，电极浆料经涂布、干燥后进入压延工序。Rocky可模拟活性物质、导电剂、粘结剂颗粒在辊压下的重排、致密化与裂纹萌生，优化电极孔隙率与电子导电网络，直接影响电池能量密度与循环寿命。

设备磨损评估（Erosion/Wear） 输送管路弯头、阀门、泵壳的颗粒冲刷磨损是矿山与化工设备的"慢性病"。Rocky内置多种经验磨损公式（Finnie、Oka、DNV等），可预测壁面磨损率分布与深度，辅助制定预防性维护周期，避免非计划停机。

结构载荷分析（DEM-FEA Coupling） 散料仓、料斗、卡车车厢承受的颗粒动态载荷难以通过静力学估算。Rocky与Mechanical的耦合可将颗粒冲击力实时映射到结构网格，分析料斗壁板的应力集中与疲劳寿命，实现"散料-结构"一体化设计。

3. 采矿与冶金：全尺度破碎筛分输送

矿石破碎与筛分 颚式破碎机、圆锥破碎机、高压辊磨机（HPGR）的腔内颗粒行为极其复杂。Rocky支持真实非球形颗粒（多面体表征），可模拟矿石在齿板间的咬合、断裂与粒度分布演化。数亿颗粒的HPGR仿真，需要4-8块GPU的并行算力支撑。

皮带输送与堆取料 矿山长距离皮带输送机的转运点撒料、料堆成型过程，可通过Rocky进行离散颗粒级仿真，优化导流板角度与带速匹配。

4. 医药与食品：包衣、灌装与质量控制

药片包衣（Tablet Coating） 制药包衣机内数千颗药片在喷枪雾滴与热风流场中的翻滚、碰撞与包衣膜沉积均匀性，直接影响药物释放曲线。Rocky可追踪每颗药片的包衣厚度累积，识别"过包衣"或"欠包衣"区域。

粉末灌装（Powder Filling） 胶囊、西林瓶的粉末灌装过程中，颗粒的架桥、偏析与密度不均会导致装量差异。Rocky可优化灌装针直径、下降速度与振动参数，确保批次一致性。

5. 家电与环保：灰尘蓄积与热管理

热交换器灰尘蓄积 空调、冰箱的热交换器翅片间隙微小，灰尘颗粒的沉积会显著降低换热效率。Rocky-CFD耦合可模拟含尘气流在翅片间的颗粒捕集与桥接过程，指导防灰结构设计与滤网选型。

二、Ansys Rocky算法计算特点与技术瓶颈

1. DEM核心算法：N²接触检测的算力黑洞

离散元法的本质是基于牛顿第二定律，对系统中每一个颗粒进行受力分析与运动积分。对于N个颗粒，传统暴力接触检测的复杂度为O(N²)。Rocky采用空间哈希（Spatial Hashing）与邻居列表（Neighbor List） 技术将复杂度降至O(N)，但当颗粒数达到千万级时：

每个时间步需更新所有颗粒的位置、速度、角速度

非球形颗粒（多面体）的接触检测比球形颗粒复杂10-100倍

破碎模型需实时判断颗粒是否满足断裂准则并生成子颗粒

结论：颗粒数量直接决定计算量，而GPU的众核架构（CUDA核心）是并行处理接触检测的理想载体。

2. 多GPU并行：显存容量即"颗粒容量"

Rocky是ANSYS家族中原生多GPU并行能力最强的求解器之一。其技术特征包括：

显存叠加：3块RTX Pro 6000 96GB通过NVLink互联，可提供288GB总显存，直接决定可加载的颗粒数量上限

PCIe带宽：多GPU间数据交换依赖PCIe 4.0/5.0或NVLink Bridge，带宽不足会导致并行效率断崖式下降

CPU-GPU协同：前处理（几何导入、颗粒生成）与后处理（渲染、统计）在CPU端完成，求解阶段几乎完全在GPU端运行

显存与颗粒数估算（以球形颗粒为例）：

显存需求(GB) ≈ 颗粒数(百万) × 0.5 × 形状复杂度系数 × 安全系数1.5

例如：1000万真实非球形颗粒（多面体，系数3）→ 1000×0.5×3×1.5 = 22.5GB，建议单卡显存≥32GB。

3. 真实形状颗粒：从球体到多面体的精度跃升

Rocky支持用多面体（Polyhedron）表征真实颗粒形状（矿石、药片、纤维）。相比球形颗粒的简化假设：

接触点计算：需检测多面体顶点-面、边-边、面-面接触，计算量激增

转动惯量：非球形颗粒的转动惯量张量需实时更新

取向跟踪：需存储颗粒的三维取向四元数，显存占用增加

结论：真实形状颗粒的DEM仿真，对GPU算力和显存的需求是球形颗粒的5-10倍。

4. 破碎与磨损：动态拓扑与场量映射

颗粒破碎：母颗粒断裂后生成子颗粒，需动态更新邻居列表与接触关系，导致显存分配碎片化

壁面磨损：需在每个时间步将颗粒冲击能量映射到壁面网格，积累为磨损深度场，涉及GPU-CPU频繁数据回传

5. 多物理场耦合：数据交换带宽决定耦合效率

DEM-CFD（Fluent）：双向耦合时，每个时间步需在Fluent的流体网格与Rocky的颗粒间交换曳力、速度、温度数据，内存带宽与网络带宽成为瓶颈

DEM-FEA（Mechanical）：颗粒冲击力映射到结构有限元网格，需插值计算，对CPU-GPU协同效率要求高

6. PyRocky自动化：批量参数扫描的存储压力

通过Python脚本自动化前处理与后处理，可实现：

搅拌转速、填充率、颗粒粒径分布的参数化扫描

自动生成磨损率云图、混合指数曲线、PSD分布

批量扫描产生的结果数据量巨大：100个工况 × 1000个时间步 × 100万颗粒 = 数十TB级数据，对存储架构提出挑战。

三、2026年最新硬件配置推荐方案（UltraLAB定制）

基于Rocky的GPU密集型计算特征，推荐以下以多GPU并行为核心的UltraLAB图形工作站方案：

方案A：科研教学型（百万级颗粒，单工况分析）

定位：高校DEM实验室、研究生课题、小型搅拌槽/料斗仿真 相关机型：UltraLAB AX430 或AR350

表格

求解能力预估：100-300万球形颗粒搅拌混合仿真，单工况求解时间 2-6小时；500万颗粒旋风分离器，单工况 8-16小时。

方案B：企业专业型（千万级颗粒，多物理场耦合）

定位：化工设计院、电池企业研发部、矿山设备制造商 相关机型：UltraLAB  AE450或AX430

表格

求解能力预估：2000万非球形颗粒电池电极压延仿真，单工况 12-24小时；5000万颗粒旋风分离器DEM-CFD耦合，单工况 24-48小时；支持2-3个百万级颗粒工况并行。

方案C：旗舰工业型（数亿级颗粒，矿山全尺度生产线）

定位：大型矿山设计院、跨国化工集团、国家级科研平台 相关机型：UltraLAB GR450P或GA660M

表格

求解能力预估：1亿非球形颗粒HPGR高压辊磨机仿真，单工况 48-72小时；3亿颗粒矿山破碎-筛分-输送全生产线耦合，单工况 5-7天；支持城市级料场堆取料长期演化模拟。

四、选型核心建议与避坑指南

1. GPU显存是第一硬指标，CUDA核心数是第二

Rocky的颗粒数据（位置、速度、角速度、取向、接触力、温度等）全部驻留在GPU显存中。显存容量直接决定可仿真的颗粒数量上限，而非CUDA核心数。建议按以下公式保守估算：

所需显存(GB) = 目标颗粒数(百万) × 0.8 × 形状系数(球形1.0/多面体3.0-5.0) × 1.5

例如：目标5000万多面体矿石颗粒 → 50×0.8×4×1.5 = 240GB，需配置3×96GB GPU。

2. NVLink比PCIe更重要，多卡必须互联

若仅通过PCIe插多块GPU而不启用NVLink/Bridge，Rocky的多GPU并行效率会大幅下降（可能低于60%）。RTX Pro 6000系列支持NVLink Bridge，可实现GPU间P2P显存访问，是专业DEM仿真的必备条件。游戏卡（GeForce RTX）不支持NVLink，不适合大规模Rocky并行。

3. CPU：前处理与耦合的"隐形瓶颈"

虽然Rocky求解阶段主要在GPU运行，但：

前处理：生成1000万颗粒的初始堆积可能需要CPU运行30分钟至数小时

DEM-CFD耦合：Fluent的流场求解在CPU端，需高频多核CPU保障耦合同步效率

后处理：颗粒轨迹动画渲染、磨损云图生成依赖CPU单核性能

建议CPU配置不低于24核，睿频4.5GHz+。

4. 存储：颗粒轨迹动画是"存储杀手"

Rocky的后处理可输出颗粒运动的动态动画，若保存每帧的完整颗粒状态（位置+速度+取向），文件量极其庞大。建议：

求解阶段仅保存关键统计量（混合指数、功率、磨损深度）

动画输出采用降采样（每10-100帧保存一帧）

配置NVMe U.2企业级硬盘，避免SATA硬盘的写入瓶颈

5. 软件授权与硬件的匹配

Rocky的GPU求解器授权与ANSYS License体系绑定，需确认License支持多GPU并行

Rocky Student版仅支持CPU求解与有限颗粒数，学术科研若需大规模GPU仿真需购买商业授权

与Fluent/Mechanical的耦合需额外确认对应模块的授权

结语：数亿颗粒的工业仿真，从一台专业工作站开始

从化工搅拌槽中的百万颗粒混合，到矿山破碎机的数亿颗粒断裂演化，Ansys Rocky正在将离散元法从学术研究工具转变为工业级设计平台。而支撑这一转变的底层变量，是多GPU并行算力的指数级增长——从单卡32GB到四卡384GB，从百万颗粒到数亿颗粒，硬件的每一次升级都在拓展DEM仿真的应用边界。

对于高校DEM实验室、化工设计院、矿山装备制造商与新能源企业而言，选择一台经过专业调优的UltraLAB多GPU图形工作站，不仅是购买硬件，更是为颗粒尺度研发、设备磨损预测与工艺优化建立算力基础设施。在每一粒砂石的运动轨迹中，都藏着提升效率、降低能耗、延长寿命的工程密码，而解锁这些密码的钥匙，正是精准的硬件配置。
