工商业储能柜热隐患怎么查？ANSYS Icepak仿真暴露设计缺陷实录

在工商业储能领域，215kWh/261kWh/418kWh大容量液冷储能柜正成为市场主流。但“空间紧凑+电芯数量爆炸+液冷链路复杂”的组合，让冷板换热不均、管路偏流、局部过热等隐患像“隐形炸弹”，现场运行中突然爆发——轻则电芯衰减加速，重则触发热失控风险。

🔍 痛点拆解：为什么传统测试“抓不住”热隐患？

工商业储能柜的电芯数量动辄数百节，液冷系统从“电芯→冷板→管路→整机”的耦合关系极复杂：

• 局部测试只能看“单点温度”，无法还原全链路热流分布；
• 流道偏流、冷板换热不均这类“隐性缺陷”，现场运行中才会暴露（比如某层电芯温差突然飙升）；
• 大容量系统压差过大、流量分配失衡，长期运行会加剧电芯老化……

本质矛盾：“看不见全链路热-流-固耦合过程”，导致设计缺陷只能在量产/运维阶段被动补救。

⚙️ 原理浅析：液冷储能柜的热平衡“密码”

工商业液冷储能柜的热管理，核心是“电芯产热→冷板换热→冷却液输运→整机热平衡”的闭环：

1. 电芯充放电产热（焦耳热+极化热），热量通过导热传递到冷板；
2. 冷却液在冷板流道内流动，带走热量（对流换热）；
3. 多Pack并联时，管路流量分配、系统压差决定整体散热效率。

任何环节“掉链”（比如流道偏流→局部换热差→电芯过热），都会引发连锁反应。而ANSYS Icepak作为专业的多物理场热仿真工具，能精准模拟“热-流-固”耦合过程，提前暴露设计缺陷。

🛠️ 案例实操：用Icepak“揪出”隐藏缺陷（附仿真图）

以某418kWh工商业液冷储能柜项目为例（工期10-15天），仿真流程&成果如下：

1.全链路仿真：从“电芯级”到“整机级”

• 电芯级：模拟单颗电芯的产热特性（不同SOC、倍率下的热流密度）；
• 冷板流道级：分析流道内速度场+温度场（如图1：冷板温度分布，可看到局部温差）；
•

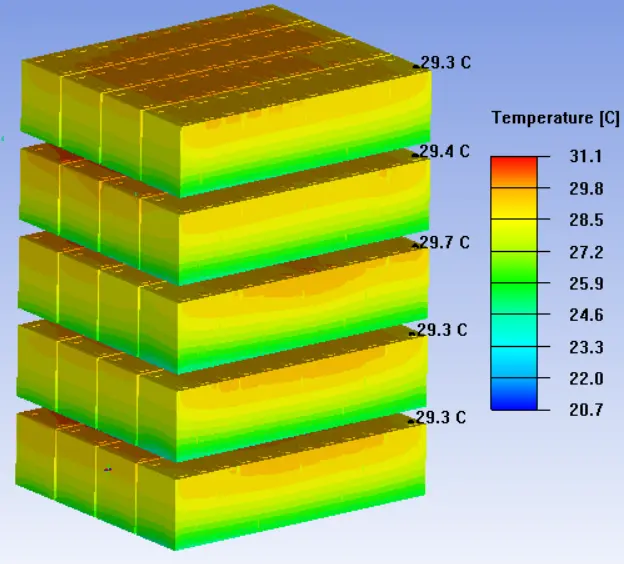

图1：冷板温度分布，可看到局部温差

• 管路级：预测并联管路的流量分布+压差（如图3：压力云图，识别流道偏流）；
•

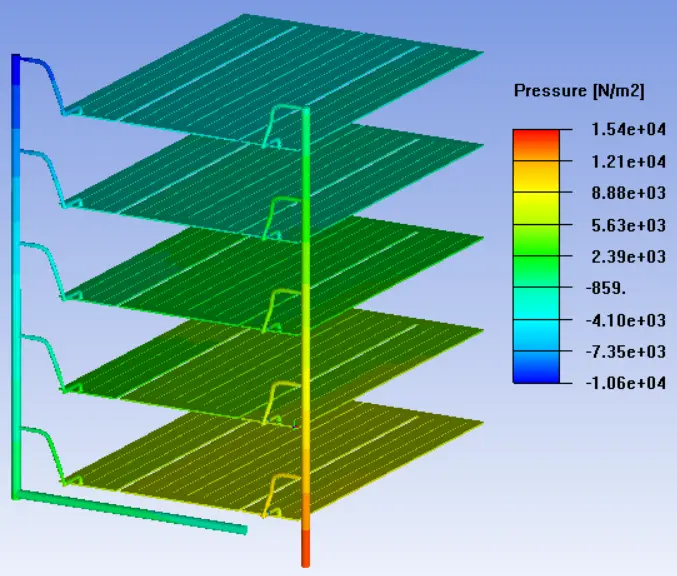

图3：压力云图，识别流道偏流

• 整机级：评估Pack间/整柜的温差均匀性（如图2：多层Pack的温度分层，定位换热薄弱区）。
•

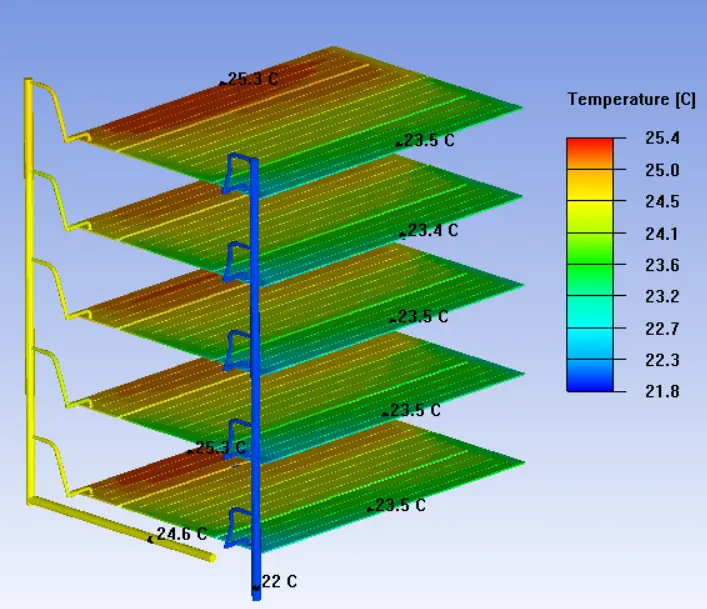

图2：多层Pack的温度分层，定位换热薄弱区

2.缺陷精准识别（结合仿真图）

• 图1（温度云图）：冷板局部温度达29.7℃，而其他区域29.3-29.4℃→冷板换热不均（流道设计或流量分配问题）；
• 图2（多层Pack温度）：部分层温度23.5℃，部分24.6℃→Pack间散热失衡（管路并联偏流）；
• 图3（压力云图）：局部压力高达1.54e+04 N/m²，部分区域负压→流道阻力不均/偏流，长期运行易积气、流量衰减。

3.设计迭代：从“隐患”到“可靠”

基于仿真结果，团队针对性优化：

• 调整冷板流道结构（如增加扰流筋），提升换热均匀性；
• 优化并联管路管径/布局，平衡流量分配；
• 迭代后，整柜电芯温差稳定在±2℃以内（远低于行业3-5℃的容忍值）。

💡 仿真价值：为什么选ANSYS Icepak做储能热平衡？

1. 全链路覆盖：从电芯→冷板→管路→整机，无死角分析热-流耦合；
2. 缺陷前置暴露：研发阶段就识别“偏流、换热不均、压差过大”，避免量产返工；
3. 全生命周期保护：延缓电芯衰减（温差每降1℃，寿命可延长10%+），规避热失控风险；
4. 缩短研发周期：10-15天完成多轮迭代，比“试错法”效率高50%+。

🎯 行动号召：你的储能柜，还在“裸奔”吗？

工商业储能柜的“热安全”是产品竞争力+客户信任的核心壁垒。与其等现场故障再补救，不如在研发阶段就用ANSYS Icepak做“虚拟验证”——把隐患掐灭在设计端，让产品从“能用”升级为“耐用+安全”。

👉 现在咨询：我们将为你提供储能柜热平衡仿真方案定制（含电芯-冷板-管路全链路分析），助你打造“零热隐患”的工商业储能柜！
