Altium Designer脚本开发实战：电源管理模块V0.2源码及说明

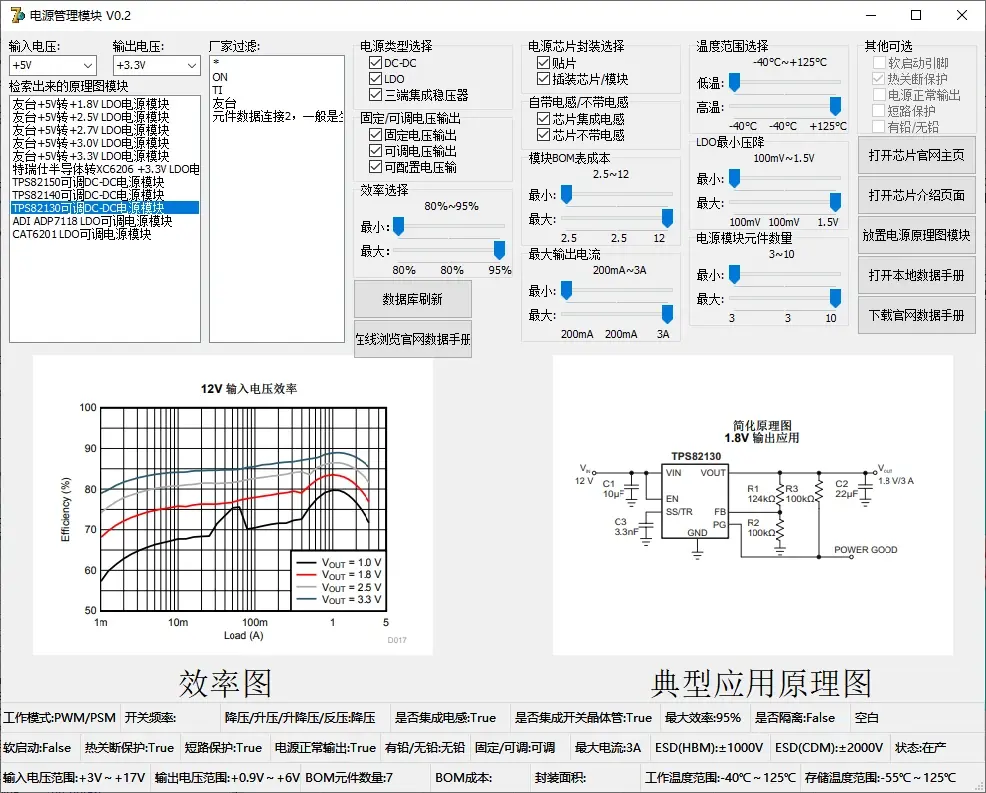

电源管理模块界面 V0.2界面

• 效率选择组框

   效率选择用于过滤DC-DC电源管理芯片的效率范围，此组框自动适用于DC-DC电源管理模块，此数值通常为DC-DC芯片数据手册中最大效率的数值，滑块每次拖动的最小格点为0.5%，在这个范围内才会从数据库中检索出来，最小滑块不会比最大滑块大，最大滑块不会比最小滑块小，拖动的位置会自动限制，使用方法如下：

     动图


效率选择

• 模块BOM表成本组框

   模块BOM表成本组框用于过滤电源管理模块的BOM表成本范围，此数值为电源原理图模块的BOM表成本，滑块滑块拖动的最小格点为0.1，在这个范围内的才会从数据库中检索出来，最小滑块不会比最大滑块大，最大滑块不会比最小滑块小，拖动的位置会自动限制，使用方法如下：

     动图


模块BOM成本

• 最大输出电流选择组框

   最大输出电流选择组框用于过滤可以支持的最大输出电流，滑块拖动的最小格点为100mA，在这个范围内才会从数据库中检索出来，最小滑块不会比最大滑块大，最大滑块不会比最小滑块小，拖动的位置会自动限制，使用方法如下：

     动图


最大输出电流

• 温度范围选择组框

   温度范围选择用于过滤芯片的温度范围，此数值为芯片的使用温度范围（非存储温度范围）。滑块每次拖动的最小格点为5摄氏度，在这个范围内才会从数据库中检索出来，高温滑块不能比低温滑块低，低温滑块不能比高温滑块高，拖动的位置会自动限制，使用的方式如下：

     动图


温度范围选择

• LDO最小压降选择组框

   LDO最小压降选择用于过滤LDO电源管理芯片的LDO最小压降的范围，滑块每次拖动的数值为10mV的整数倍，最小滑块不会比最大滑块大，最大滑块不会比最小滑块小，拖动的位置会自动限制，在这个范围内才会从数据库中检索出来，使用方式如下：

     动图


LDO最小压降选择

• 电源模块元件数量组框

   电源模块元件数量用于选择电源模块元件的范围，滑块每次拖动滑块改变的数值为1的整数倍，最小滑块不会比最大滑块大，最大滑块不会比最小滑块小，拖动的位置会自动限制，在这个范围内才会从数据库中检索出来，使用方式如下：

     动图


电源模块元件数量
