Altium Designer二次开发入门与实战

       Altium Designer二次开发就在该软件原有的基础上，自己写代码给它添加新功能，如：一键生成Gerber，计算铺铜面积，PCB走线的寄生参数和延时等等。

       Altium Designer二次开发有两种方式，一种是基于Altium Designer SDK的C#、C++开发；另一种是Delphi Script的脚本开发。两者区别在于，用C#、C++开发的需要特定的Altium Designer版本，而且编译之后，会变成软件的一部分；而用Delphi开发，则需要在Altium Designer上运行一下脚本，才能使用脚本上的功能。

       使用C#、C++开发的，可以参考《Protel二次开发从入门到精通》，这是翻译官方的文档，而且比较古老。

       虽然Altium Designer还支持其它脚本，但是Altium Designer是使用Delphi开发的，所以对Delphi支持最好（例子最多），所以这里只介绍Delphi脚本开发。

       不熟悉Delphi的，可以参考《delphi经典编程入门》、《Delphi常用关键字用法详解》。这里不需要掌握太复杂的语法，只要会基本的赋值、变量、条件控制即可。

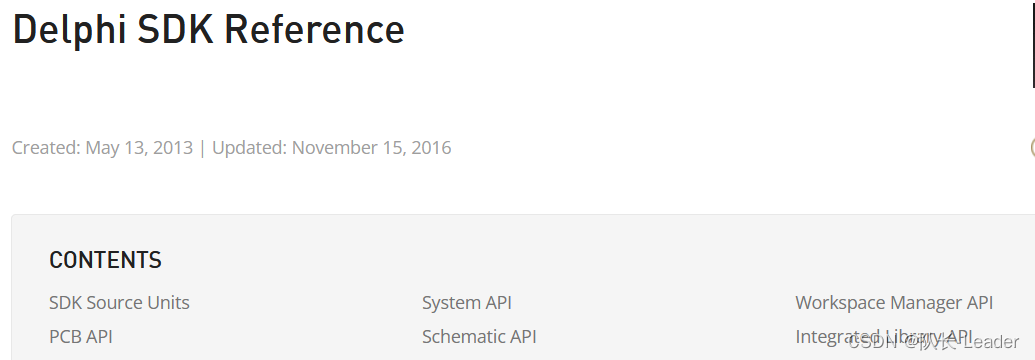

       Delphi SDK Reference，这是Delphi的参考手册，把API分成了六大类。

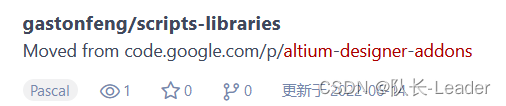

        官方还提供了一些例子在github上，但是一般很难 下载  （包太大了），这里可以从gitee下载。

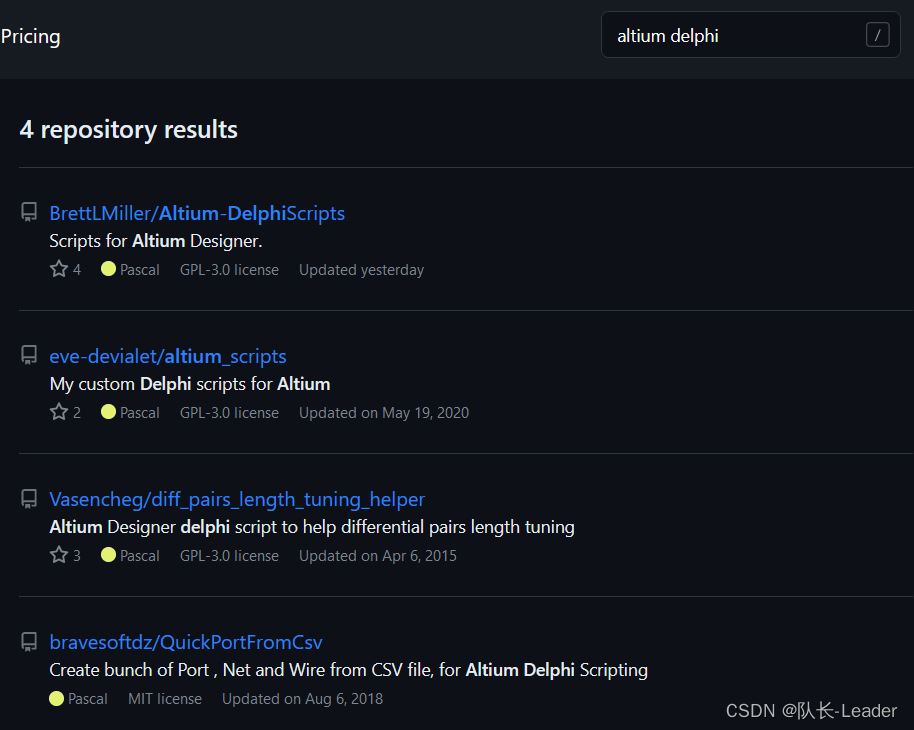

        也可以自己在github上搜索一些delphi脚本。

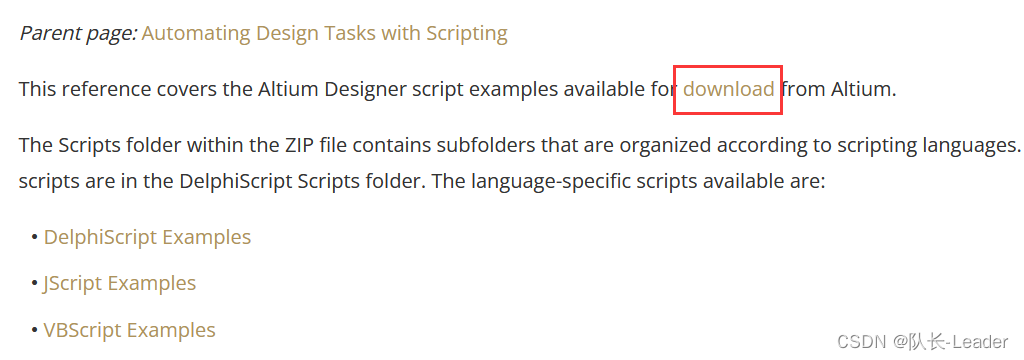

         另外，官方还提供了Scripting Examples Reference for Altium Designer，也是能下载一些例子的。

        好了，有了以上的准备工作，就可以在Altium Designer上写脚本了。

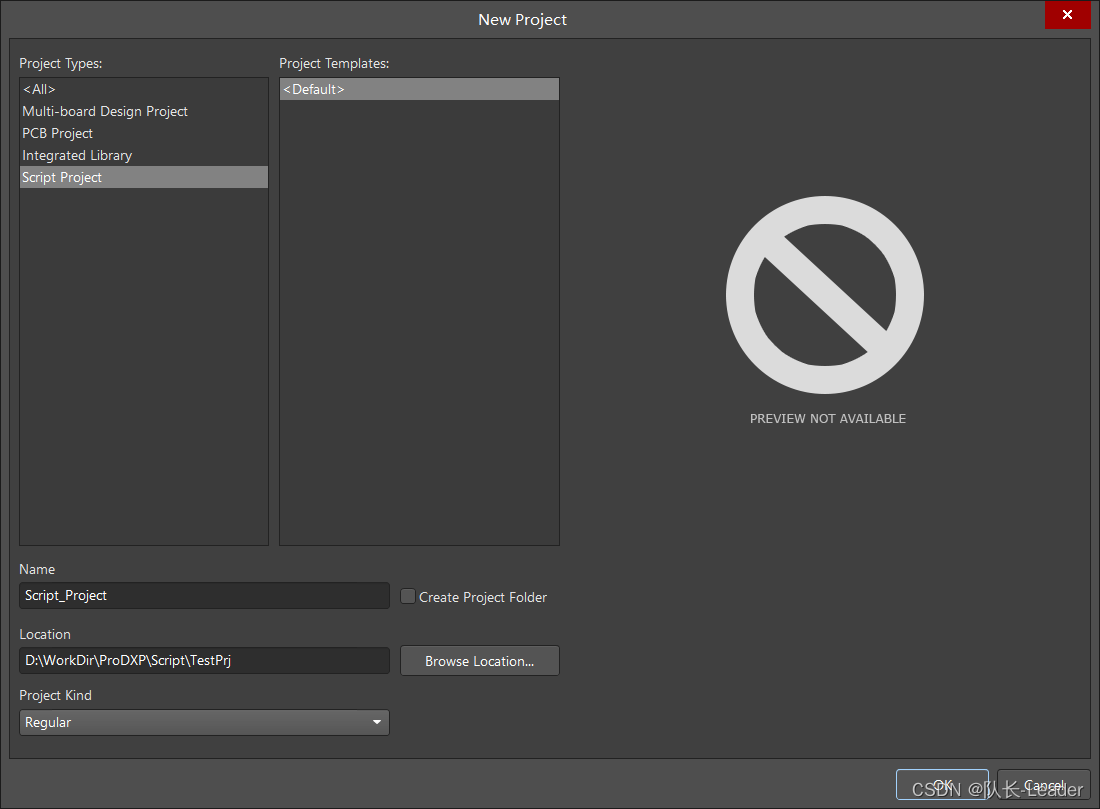

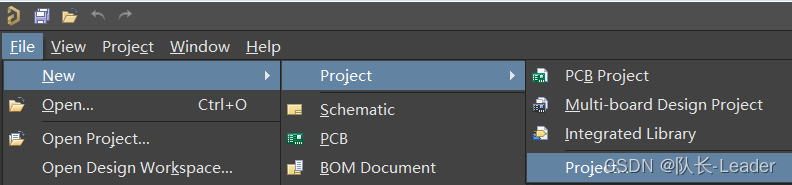

1、新建脚本工程。

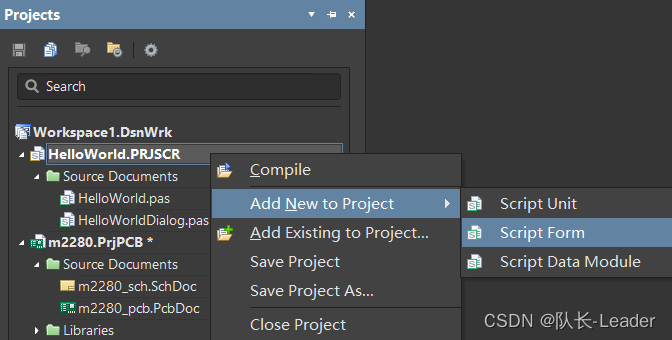

2、给工程添加脚本文件。

这里支持三种文件， Script Unit：纯脚本文件；Script Form带图形界面的脚本文件；Script Data Module数据模型文件。

建议使用Script Form文件，因为既可以写脚本，也可以做图形界面。

3、开发环境介绍。

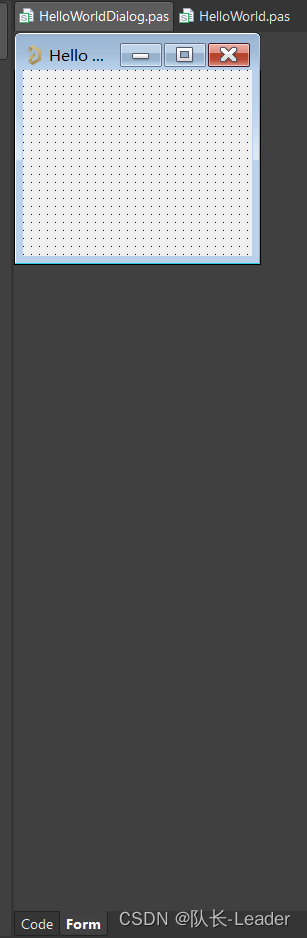

Script Form和Script Unit的文件名后缀都一样，但是其功能不一样，Form在左下角出现两个选项卡，Code就是脚本，Form就是图形界面。而Script Unit是没有这两个选项卡的。

切换到Form，可以编辑图形界面。

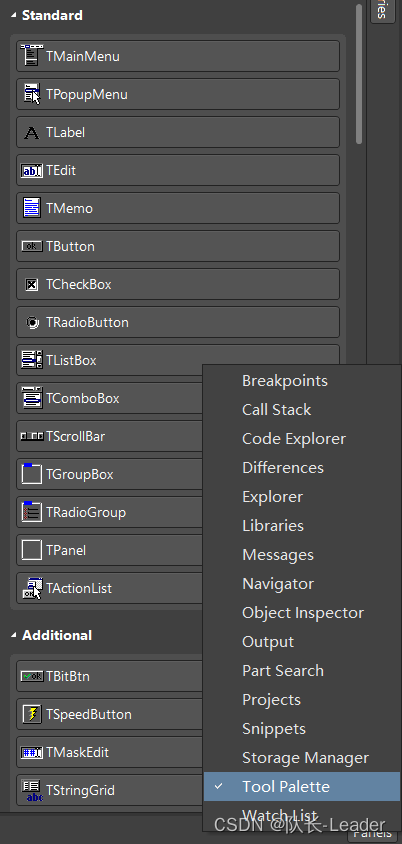

在右下角Panels，打开Tool Palette，可以看到一些控件，拖动控件到Form中，即可使用。

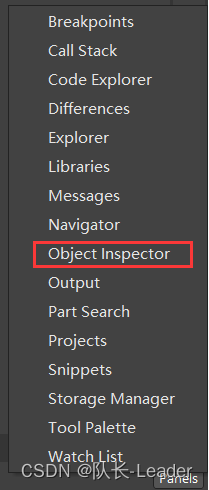

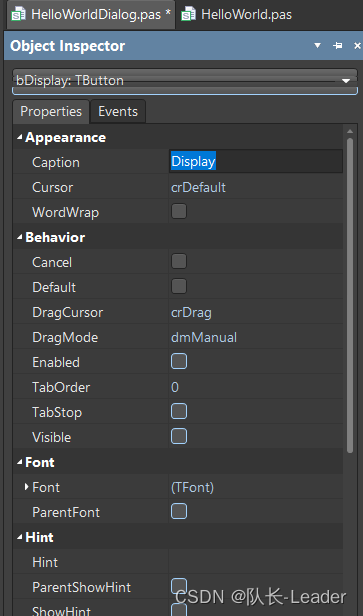

 在右下角打开Object Inspector，选择控件，就会显示该控件的一些设置参数。

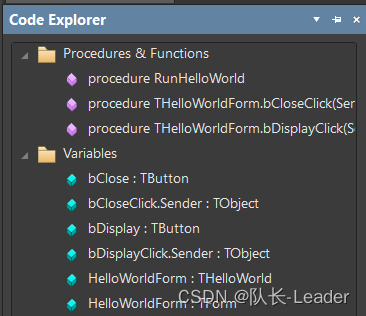

还有代码导航，可能没什么用。

4、快捷运行脚本。

每次修改了脚本，都要按File->Run Script，再选中自己的脚本才能运行，这效率太低了。

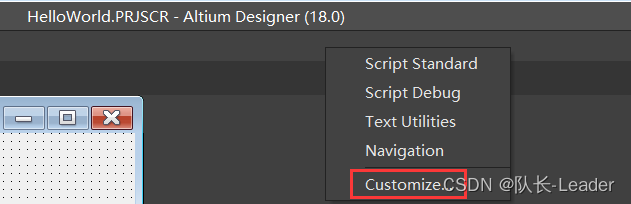

进入Customize。

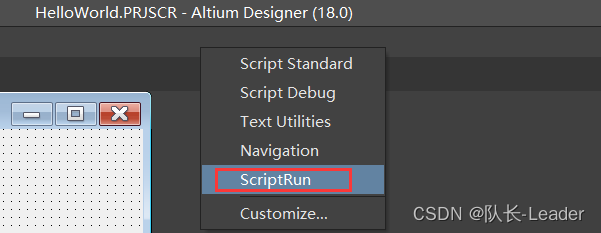

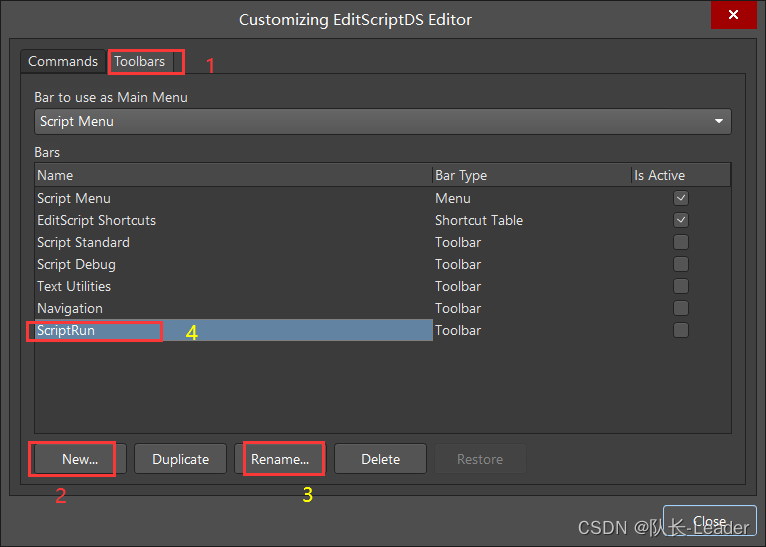

在Toolbars中添加新的工具栏，并重命名为ScriptRun。

确定后，会发现多了一行工具栏，不过是空白的。

再进入刚才的Customize，在Commands中，选择[Scripts]，把你要的脚本拖到刚才新添加的工具栏中。

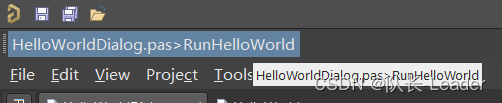

完成后，会多一个按钮。

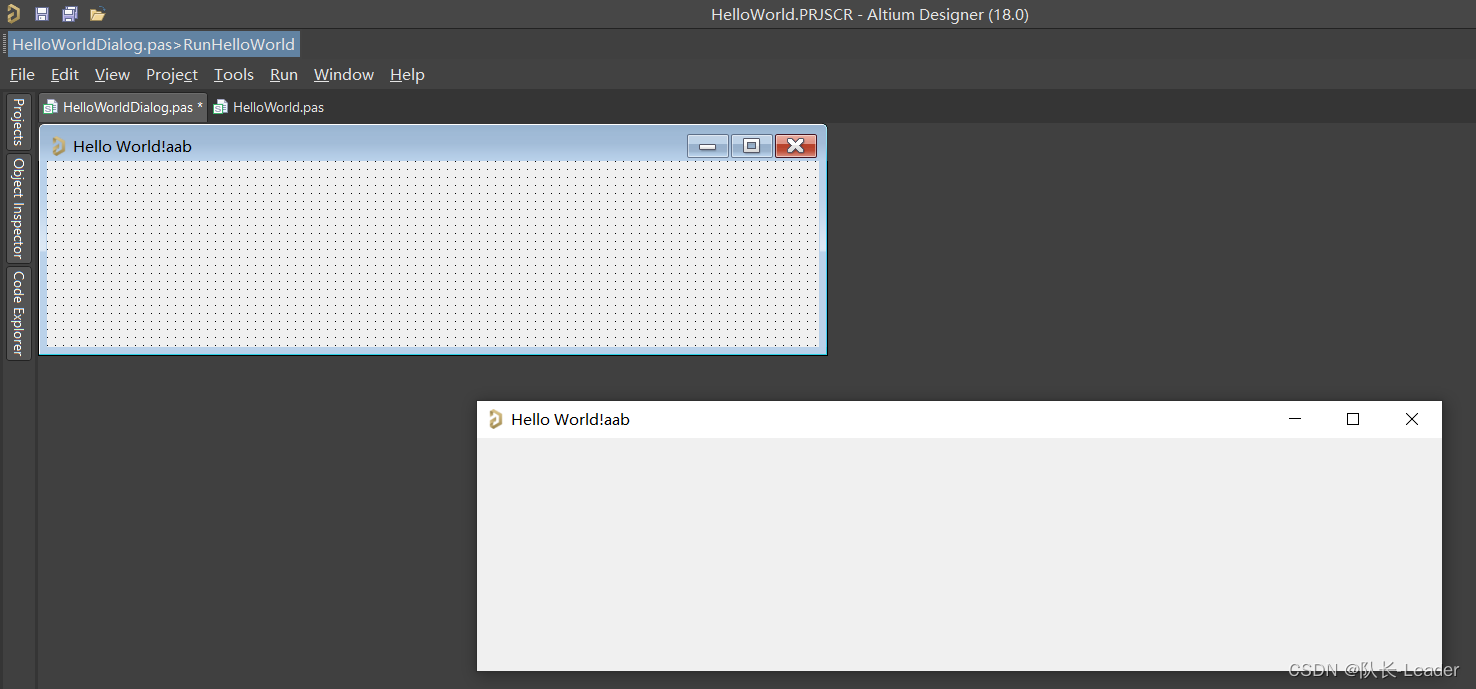

 点击它，就可以运行该脚本了。

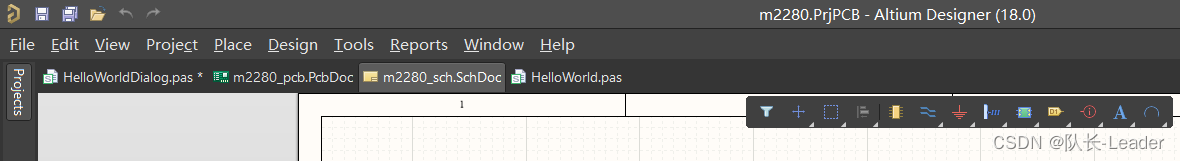

发现在原理图或PCB中，并没有显示该工具栏，可以使用刚才的方法，给原理图或PCB也添加一个脚本快捷按钮。

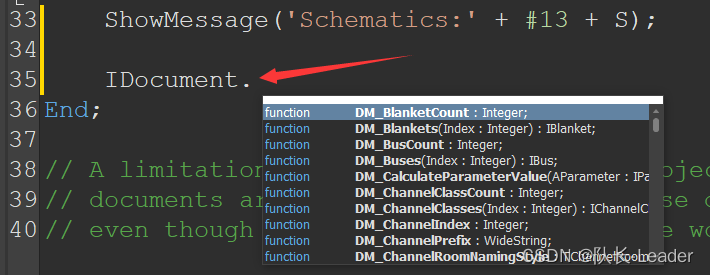

Altium Designer也自带代码提示功能。

如果要出word之类的功能，建议使用其它框架，如：Qt、C#等。这样做其它软件的二次开发，可以重复使用这套代码。

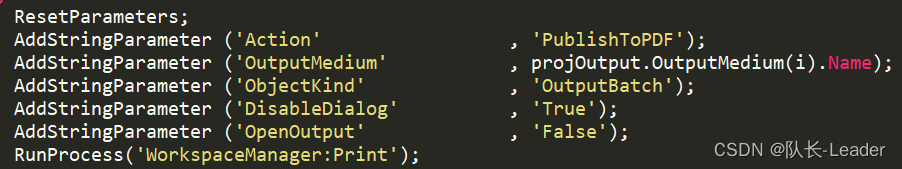

在官方的脚本中，会常常使用ResetParameters、AddStringParameter、RunProcess。

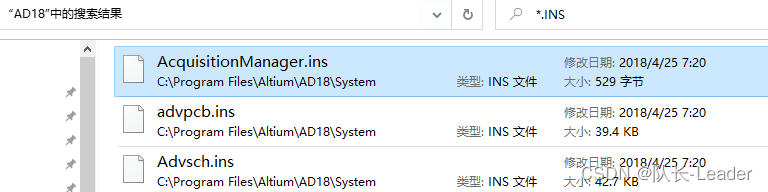

可以参考《System API Server Processes》，其中这些命令所使用的字符串，在Altium Designer安装目录下的INS文件中有参考。

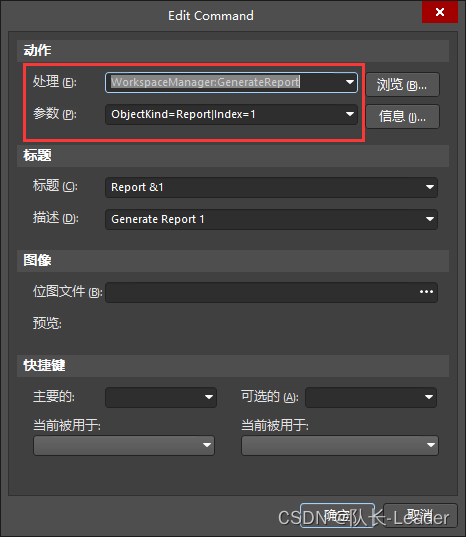

其中，AddStringParameter的设置，需要按住Ctrl再点击任意一个菜单栏，会出现一个对话框显示设置的参数。

显示的这个处理和参数，就是AddStringParameter和RunProcess的参数。

也可以使用Client.SendMessage来实现。

但是这种方法要根据当前打开的文件来执行脚本，因为不同文件的功能可能不太一样。
