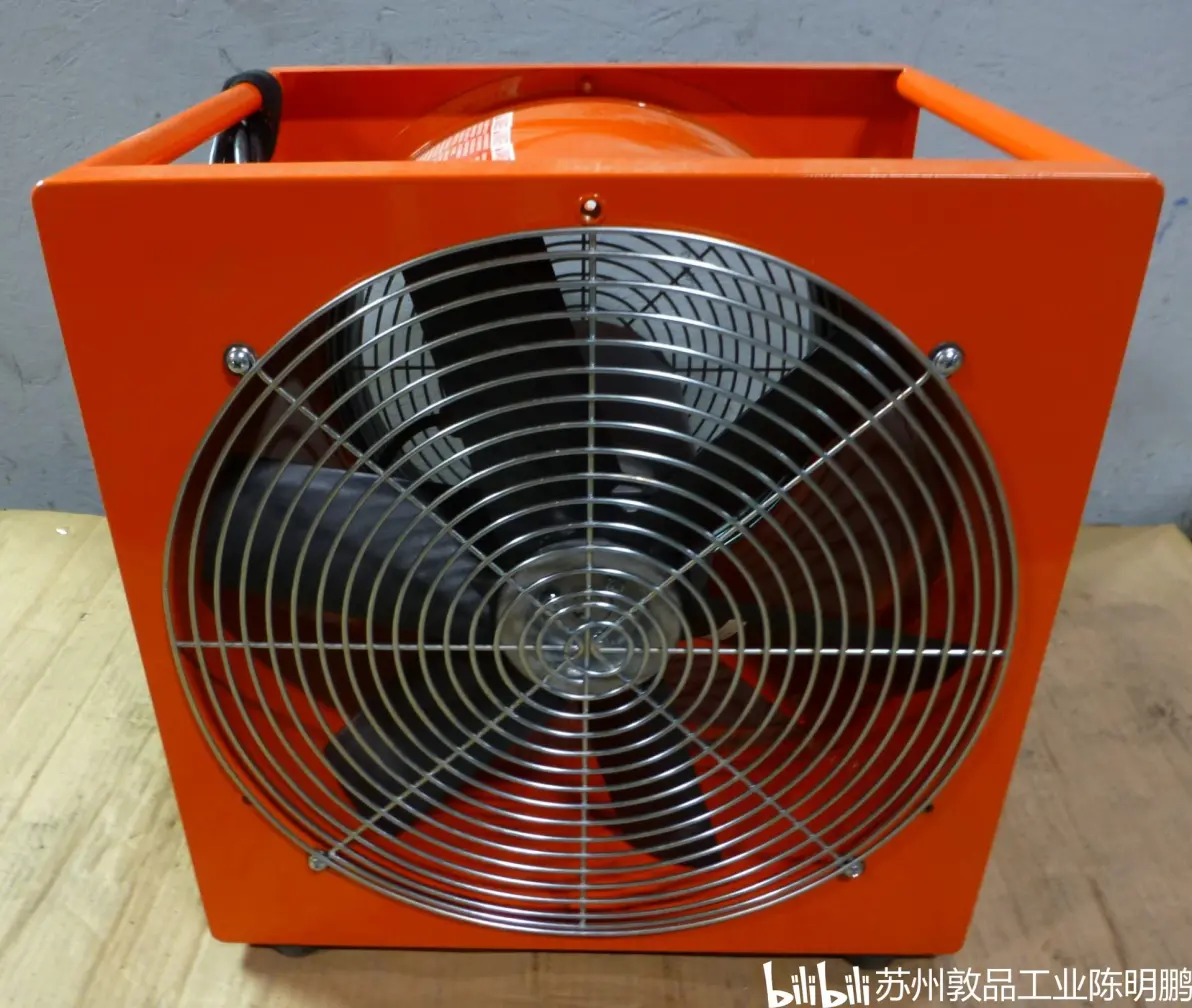

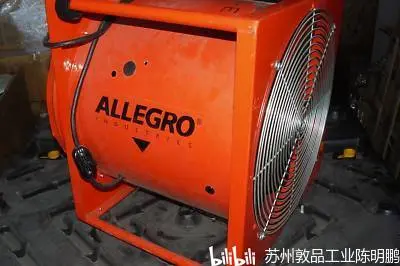

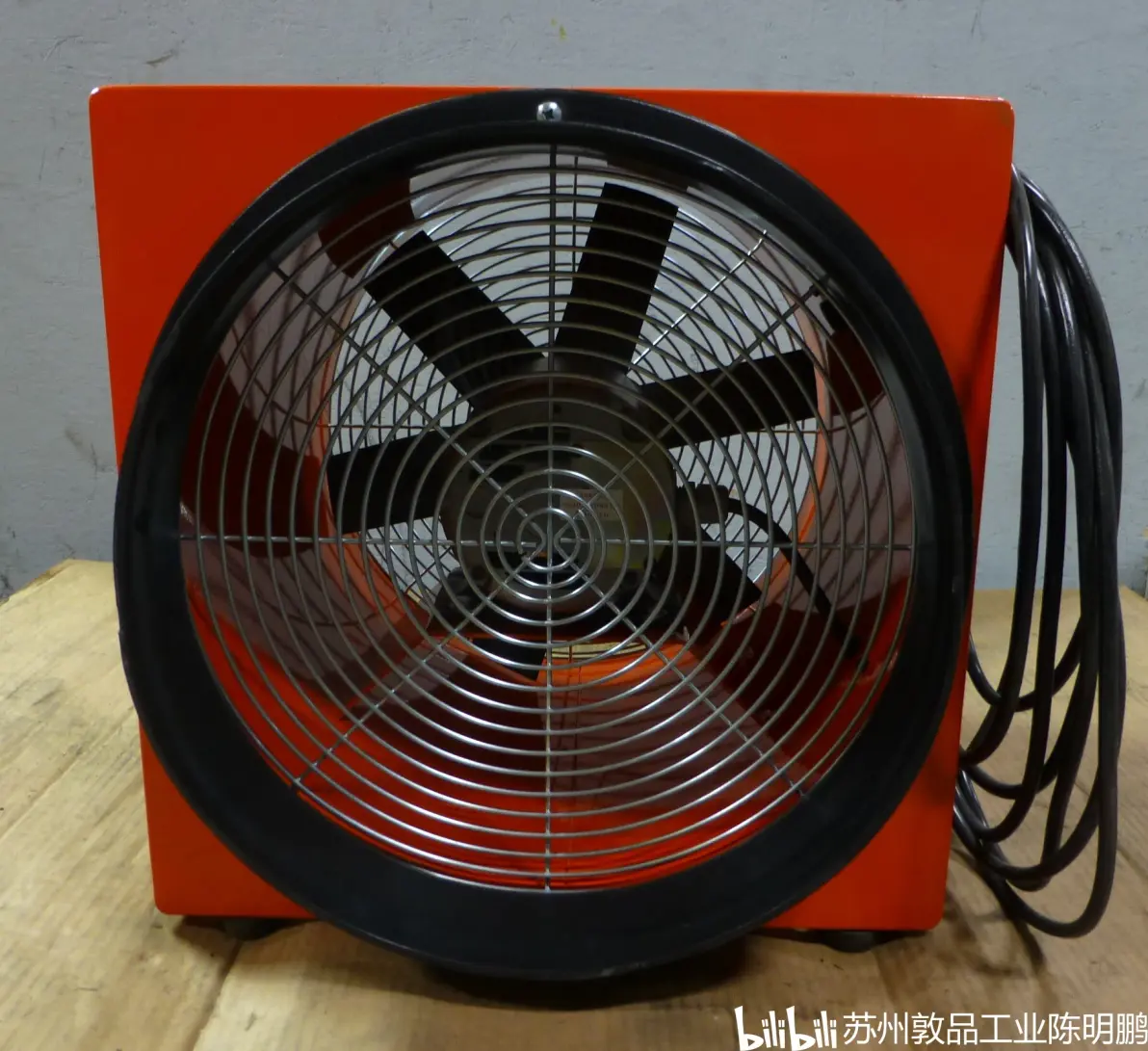

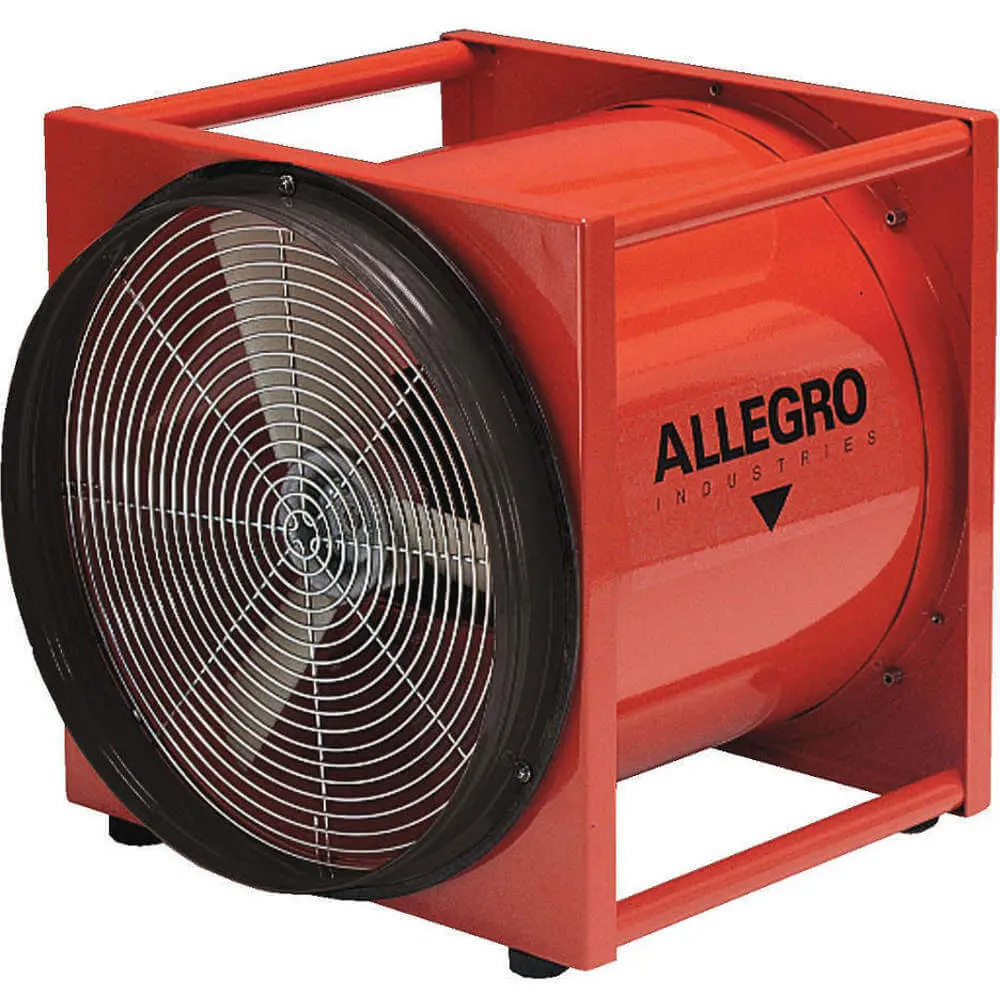

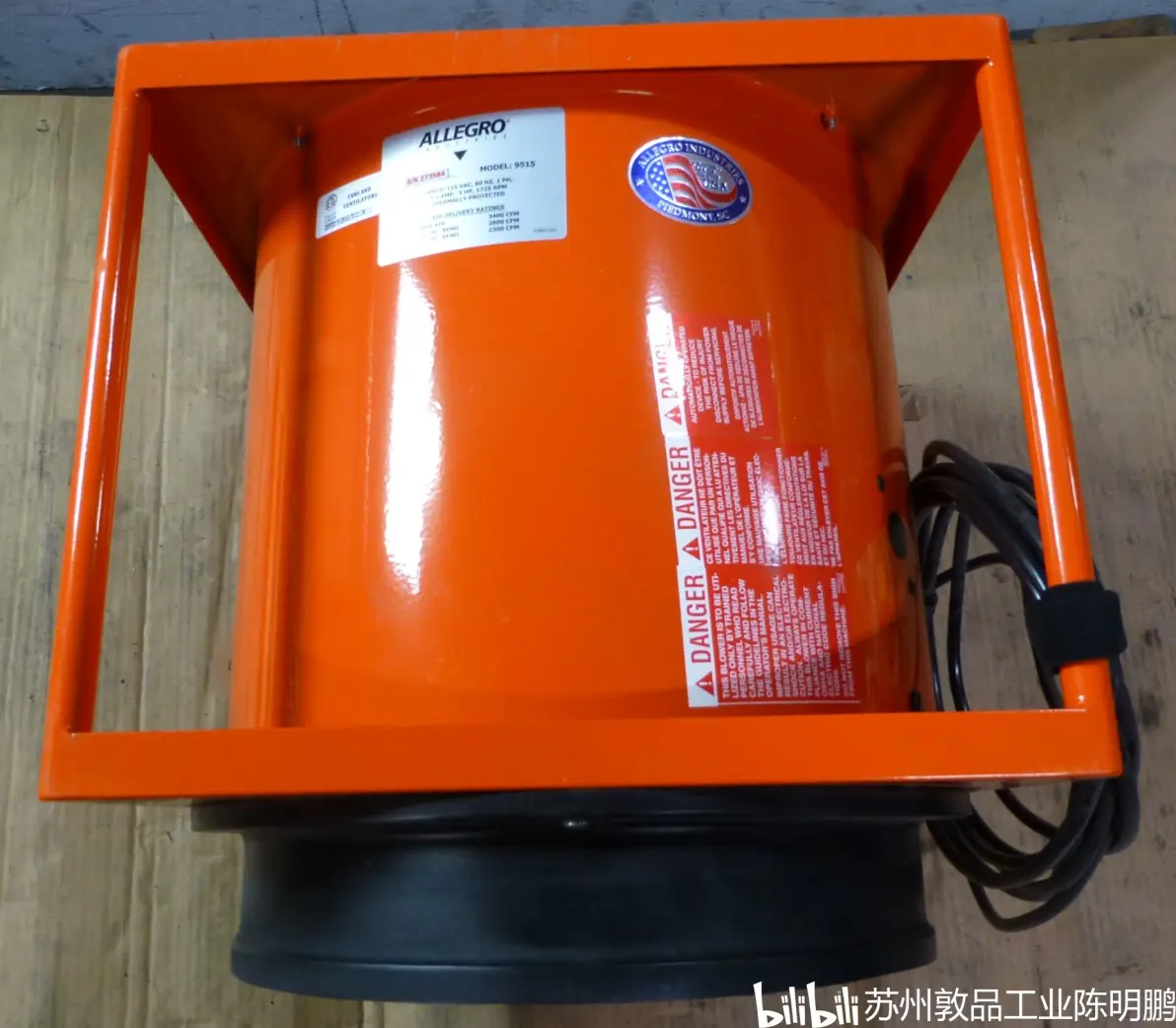

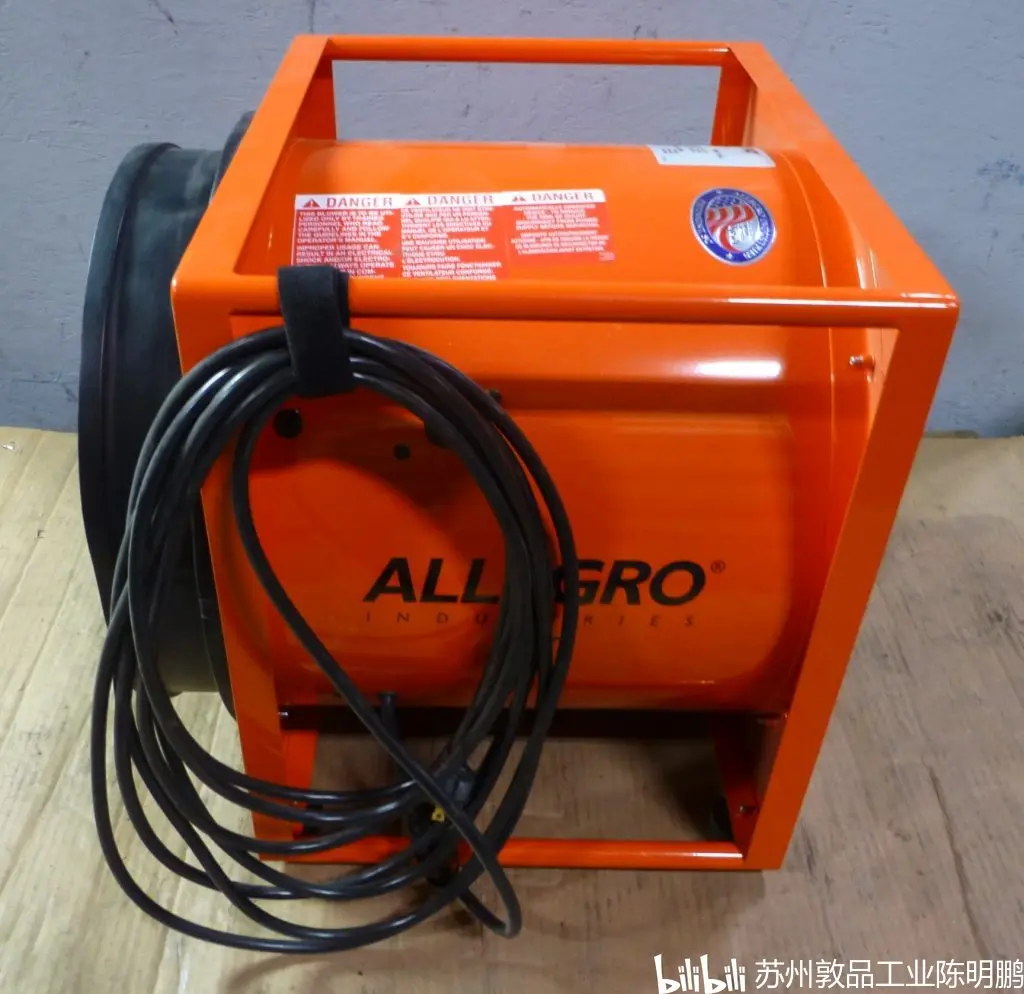

ALLEGRO奥力格9515-50EXE防爆排烟机参数实测

品牌：ALLEGRO

产品说明:通风鼓风机，高输出，防爆

货号:9515-50EXE

风格:16” (40.6 cm), 230V, 50/60 Hz轴流风机

总体描述:

为需要大输出风量的应用而设计。外壳由16号冷轧钢制作，并做安全橙色粉末涂层。3叶片叶轮设计。由1½马力电机提供动力，转速为2875-3450 RPM，符合UL标准，IECEx/ATEX/INMETRO认证电机供电。配有可互换的法兰进气或排气装置，集成携带手柄，便于运输和钢/镀锌框架。四个橡胶脚，内置开/关开关和电压变化开关是这个动力装置的附加功能。

结构:

·完整单元环氧粉末涂层“安全橙”

·可互换的法兰进气或排气侧安装

.16号规格冷轧钢外壳

·集成提手

.钢制烤架(镀锌)，配有四个橡胶脚

.内置“开/关”开关

.管道接地片

.注:EX鼓风机需要一个防爆插座(110V: PN 9503-03, 220V: PN 9506-06)

电机:

功率: 1.5 Hp

认证:ul认证，IECEx/ATEX/INMETRO认证

电压/频率: 115v /230V AC, 50/60Hz，单相，(所有世界电机带电压选择开关)

转速:2875/3450

电流输出:19.3/9.6 (50hz)， 15.5/7.8 (60hz)

电源线:25 '(7.62米)12/3 AWG, MTW 90C 600V

保护:热保护，自动复位

插头:不提供

扇叶:防静电玻璃增强聚酰胺(PAGAS)三叶风扇，铝制轮毂

选配配件：

1、管道:

.黑色，单层，氯丁橡胶涂层，静电导电乙烯/聚酯材料，耐温高达250°F(121.1°C)

.可伸缩，不可折叠设计，1级硬拉螺旋弹簧钢丝(符合ASTM 227规范)

.两端接地线

.警告:当使用静电导电管道时，集成接地线必须正确接地到风机机箱或连接到任何额外的接地线或管道(如图所示)。详细说明请参阅用户手册。

2、EX级插座/插头:

.可选NEC 505或IECEx/ATEX

危险场所等级（电机）:

ATEX II 2 G Ex d Gb

IECEx Ex d IIB Gb

INMETRO Ex d IIB Gb

尺寸:

长度:18“(45.7厘米)

宽度:18“(45.7厘米)

高度:19“(48.2厘米)

体重:62磅(28.12公斤)

风量:采用CFM标准计算，使用15 '(4.57米)的16 &#​34;(40.6厘米)风管、空气流量确定在60Hz

无阻碍风量:4839 CFM (8226.30 m3/hr)

一次90°弯道:2942 CFM (5001.40 m3/hr)

两个90°弯道:2926 CFM (4974.20 m3/hr)
