Allegro封装切换原点方法，位置调整实操

在封装设计中，原点是一个重要的参考点，通常根据封装类型被设置在关键位置，如几何中心或1脚焊盘等。例如，芯片封装的原点可能位于几何中心，而连接器封装的原点可能在引脚起始位置。Fanyskill 脚本为器件提供了灵活设置原点的功能，能够快速切换原点位置，以满足不同设计需求。

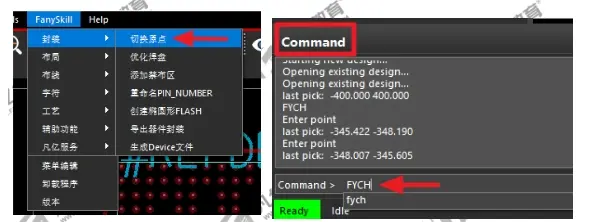

1、如图1所示执行菜单命令“Fanyskill-封装-切换原点”或者在command栏输入快捷调用命令“FYCH”，来激活切换封装原点的功能。

  图1 “切换原点”菜单命令

2、对于贴片电阻、电容器件封装，激活命令后，可双击焊盘将原点设置到所选焊盘的中心，也可以单击两个焊盘，将原点放置到焊盘的中心位置如图2所示；对于BGA器件封装，激活命令后可在对角线方向依次单击两个焊盘，将原点设置在封装的几何中心如图3所示。

     图2 贴片电阻原点放到1脚焊盘              图3 原点放到器件几何中心

1. 切换原点功能具有较高的通用性，它不仅能够在封装设计界面中快速调整封装的原点位置，以满足不同封装类型的设计需求，还可以在PCB布局中继续发挥作用。在PCB设计中，通过切换原点，可以更灵活地对元件进行定位和布局，确保元件在电路板上的位置准确无误，从而提高设计效率和准确性。

凡亿Allegro Skil视频教程观看：https://www.fanyedu.com/course/21863.html
