Adams输出步、积分步、迭代步傻傻分不清？一次讲透

在多体动力学仿真软件 MSC Adams 中，输出步（Output Step）、积分步（Integration Step） 和 迭代步（Iteration Step） 是描述仿真过程中时间推进和数值计算方式的三个重要概念，它们之间既有联系又有区别。理解它们的关系对于正确设置仿真参数、提高计算效率和保证结果精度至关重要，涛哥从来不玩虚的，今天就给大家掰扯一下三者的关系，初学者一定能用得上。

一、积分步（Integration Step）

定义： 积分步是数值求解器在时间域上进行微分方程积分时所采用的最小时间步长，也称为时间步长（Time Step）。

作用： 用于推进系统的动力学方程（如牛顿-欧拉方程、拉格朗日方程等）的求解。Adams 使用数值积分方法（如 GSTIFF、WSTIFF 等）在每个积分步上计算系统的状态（位置、速度、加速度等）。

特点：

• 积分步长决定了仿真的时间分辨率。
• 步长越小，计算越精确，但计算量越大。
• Adams 通常使用变步长积分器，即步长会根据系统的动态剧烈程度自动调整（例如，在碰撞或高速运动时自动减小步长）。

二、迭代步（Iteration Step）

定义： 在每一个积分步内，为了求解非线性方程组（如包含约束、接触、摩擦等），求解器需要进行多次迭代计算，每次迭代称为一个迭代步。

作用： 用于在单个时间步内收敛到满足动力学方程和约束条件的解。例如，在隐式积分方法中，系统方程通常是非线性的，需要通过 Newton-Raphson 等迭代方法求解。

特点：

• 迭代步是积分步内部的计算过程，用户通常不直接控制。
• 迭代次数取决于系统非线性程度、初始猜测精度和收敛容差。
• 若迭代不收敛，求解器可能减小积分步长重新尝试。

✅ 关系： 一个积分步可能包含多个迭代步。 例如：在 t = 0.1s 这个积分步中，求解器可能进行 3~5 次迭代才能收敛到满足误差容限的解。

三、输出步（Output Step）

定义： 输出步是用户定义的、用于保存仿真结果（如位移、速度、力等）的时间间隔。

作用： 控制仿真结果的输出频率，影响后处理数据的精细程度。

特点：

• 输出步长通常大于或等于积分步长。
• Adams 不会在每个积分步都保存数据，而是按照输出步长定期输出。
• 用户可在 Adams View 或 Solver 设置中指定输出步长（如每 0.01 秒输出一次）。

✅ 关系： 一个输出步可能包含多个积分步。 例如：若积分步长为 0.001 秒，输出步长为 0.01 秒，则每 10 个积分步才输出一次结果。

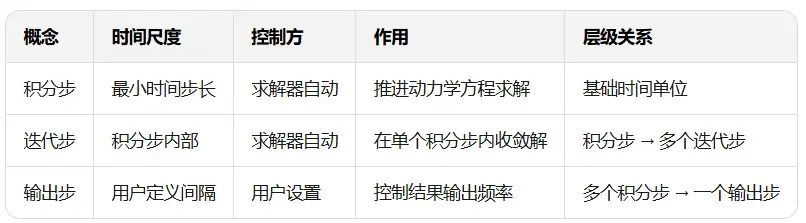

四、三者的关系总结

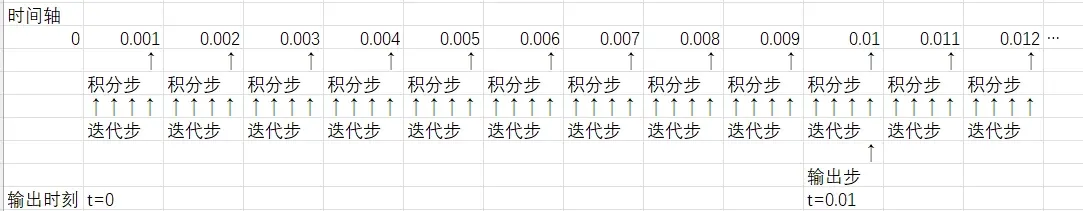

五、示意图说明

六、实际应用建议

1. 输出步不宜过小：避免生成过多数据，影响存储和后处理效率。
2. 允许积分步自动调整：使用变步长积分器可提高效率，尤其在接触、冲击等瞬态过程中。
3. 关注迭代收敛：若求解失败，检查是否因非线性太强导致迭代不收敛，可尝试减小积分步长或调整接触参数。
4. 输出步 ≥ 积分步：通常设置输出步为积分步的整数倍（如输出步 = 10 × 积分步）。

七、总结

• 积分步是求解器推进仿真的基本时间单位；
• 迭代步是在每个积分步内为收敛解而进行的内部计算；
• 输出步是用户控制结果输出的频率，通常跨越多个积分步。

三者共同构成了 Adams 仿真中的时间推进与数据输出机制，理解其关系有助于优化仿真设置，平衡计算效率与结果精度。
