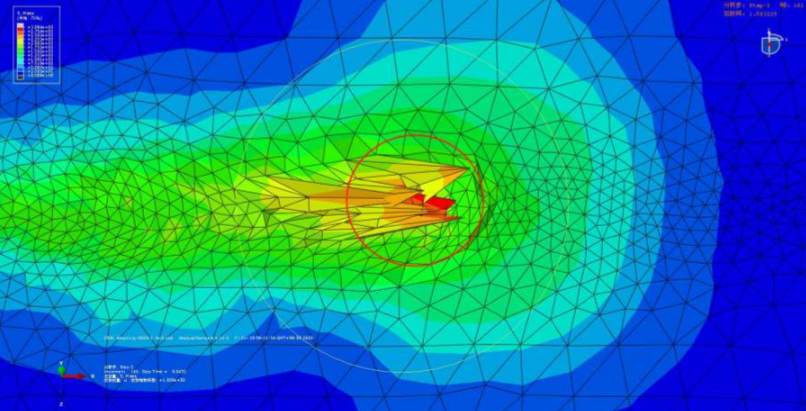

abaqus结构声学分析overview，声固耦合入门梳理

声学单元在mesh模块里选AC2D3、AC2D4、AC3D4、AC3D6、AC3D8这些，声学介质属性在property里create material，mechanical→acoustic medium，填density和bulk modulus，声学单元只有声压自由度，结构单元有平动自由度，界面处理用interaction里的acoustic-structural coupling，或者直接用tie，主面选结构面，从面选声学面，位置容差给0.1到0.5，网格匹配也可以共节点，但法向要一致，声学单元正法向指向声学介质外部，结构面法向无所谓，query里检查一下。

分析步用frequency做耦合模态，number of eigenvalues给20，最小频率0，最大频率20000，提交后看dat文件里耦合频率，跟结构单独模态对比，空气附加质量会让频率降一点，降太多说明声学域太大或者网格太粗，频响用steady-state dynamics，direct法算得慢但准，modal法快但需要先提取模态，频率范围20到2000，扫频点每10赫兹一个，阻尼给结构阻尼0.02，声学阻尼一般不加。

声学域外围要包一层无限元或者PML，无限元在mesh模块里把最外层声学单元改成ACIN3D4，PML在step里other→PML→create，选声学域外围一层单元，无限元需要定义声学介质属性，PML不需要，但PML要指定声学域，不然不生效，声学网格一个波长至少6个单元，空气343000，2000赫兹波长171.5，单元尺寸小于28，取20左右，结构网格可以细一点。

空气材料在mm-tonne-s下密度1.225e-12，体积模量0.144，声速343000，水密度1e-9，声速1.5e6，体积模量2.25e3，钢密度7.85e-9，杨氏模量210000，泊松比0.3，声学分析里结构材料跟常规一样，声学介质只填密度和体积模量，不要填杨氏模量，填了也不起作用。

输出里声压选POR，声压级后处理用20*log10(p/2e-5)，参考声压2e-5 Pa = 2e-11 MPa，注意单位，位移U和应力S照常输出，频响结果用XY plot，横轴频率纵轴声压级，耦合面处的声压和结构位移对比看相位，如果声压全零检查法向和边界条件，无限元外面加声压边界0。

常见报错：tie主从面距离太远，容差调大；声学单元法向反了，声压结果全零；无限元单元类型不对，ACIN3D4需要定义声学介质；PML在step里创建后要指定声学域，否则不生效，作业提交后msg文件里看zero pivot，声学单元没有约束会出zero pivot，检查声压边界或无限元，还有声学单元和结构单元共节点时，如果结构单元有旋转自由度，声学单元没有，Abaqus会自动约束旋转，但最好用tie。

先跑一个简单的矩形声腔模态，验证空气声速，20度时343000，如果频率对不上就查单位，然后加结构板做耦合模态，对比单独板模态，再跑频响，扫频范围20到2000，步长10，最后看
