Solidworks与Abaqus接口插件安装使用，连接问题搞定

在进行三维仿真分析时，如果模型简单，使用Abaqus建模可能较为便捷。然而，当模型复杂度增加时，使用Abaqus可能变得相对困难。

为了解决这一问题，我向大家推荐一个Solidworks与Abaqus连接的接口插件（详见附件），它能够提高建模效率。您可以使用Solidworks进行三维建模，然后通过该插件将模型传递到Abaqus中进行仿真分析。

安装步骤如下：

a. 将插件复制到指定目录，例如将其粘贴到Abaqus的安装目录中；

插件

b. 在Solidworks软件中将文件类型修改为.dll；

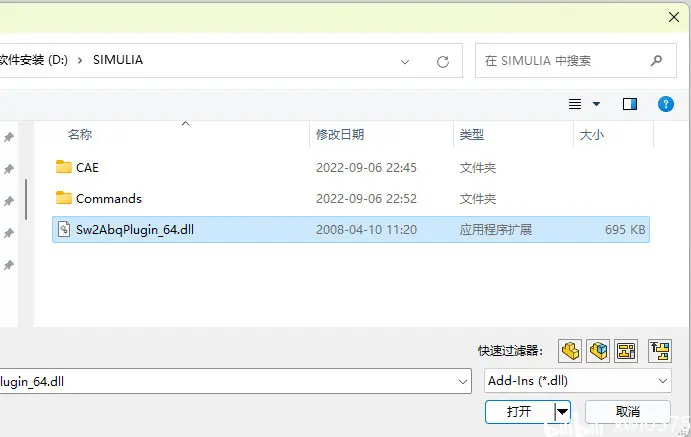

粘贴插件

c. 打开文件浏览器，找到刚刚粘贴的文件，根据您电脑的位数选择相应的文件（32位或64位）并打开；

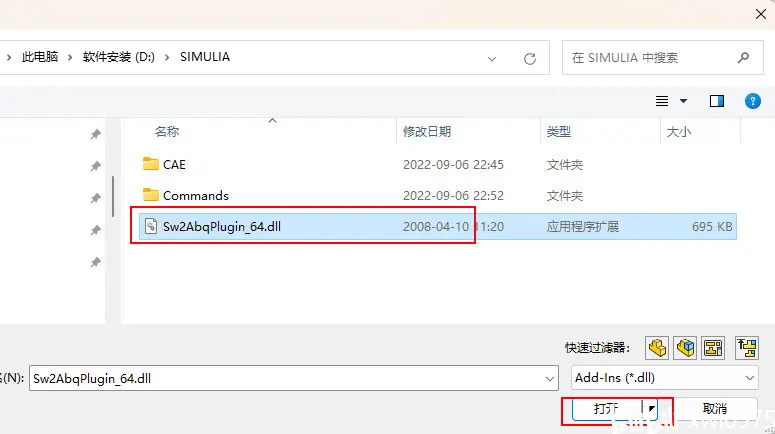

选中插件

d. 安装完成后，在Solidworks主菜单中会出现一个Abaqus选项；

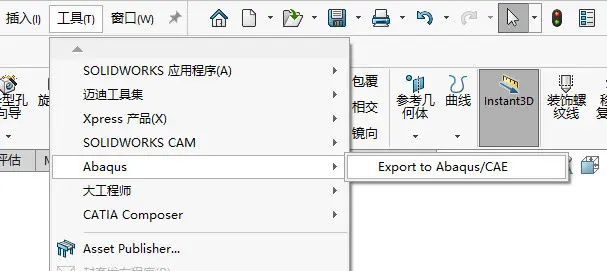

solidworks中的插件

e. 在Abaqus中切换到装配页，在菜单栏中选择工具 -> CAD界面 -> Solidworks，然后点击启用；

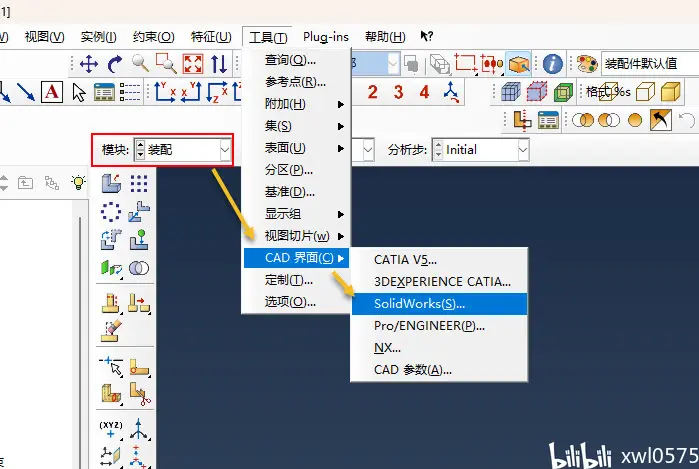

接口连接

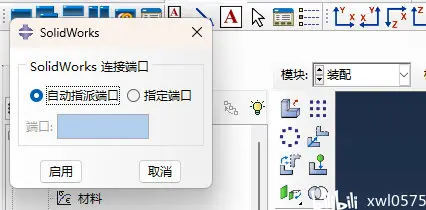

点击启用

f. 在Solidworks中绘制任意一个零件，然后在主菜单中点击Abaqus选项，零件将直接传递到Abaqus中。

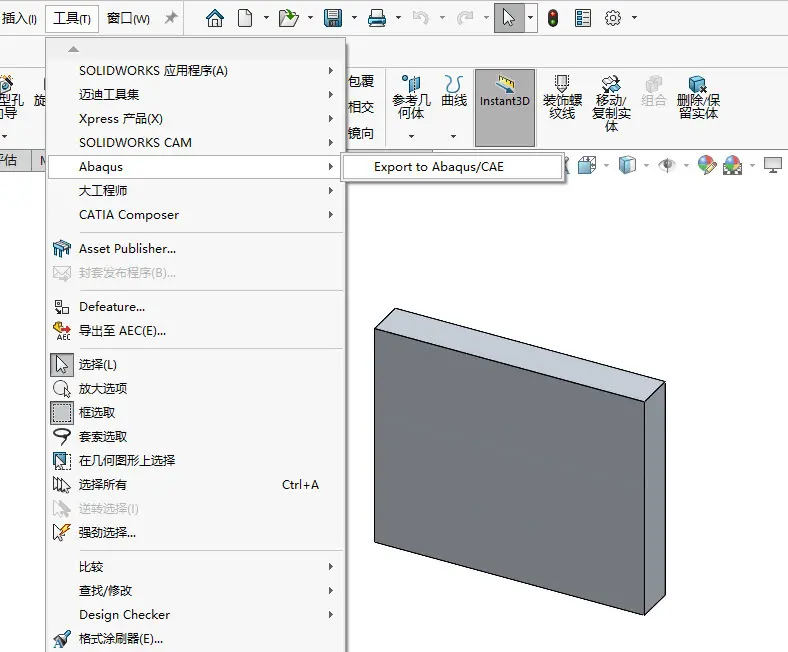

传递零件

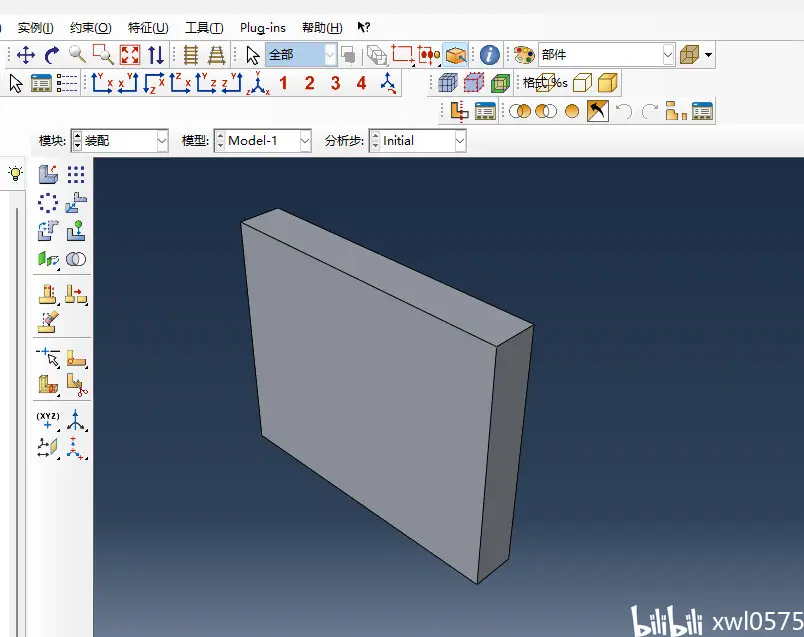

传递完成

这个插件的使用方法简单直观，不仅可以节省时间，还能减少建模过程中的错误。因此，我强烈推荐大家在需要进行复杂三维仿真分析时尝试使用Solidworks与Abaqus连接的接口插件，相信它会为您的工作带来很大的便利。
