AutoCAD 2019曲面建模基础补面技巧实操

学习目标：

1．懂得生成“光顺曲线”。

2．掌握曲面修补的应用；

3．掌握“提取边”命令的应用；

任务描述：

根据提供的文件，修补缺失的曲面。

视频教程：

     01:55:04


     AutoCAD 2019曲面建模系列教程【一至十期】


1.1万

15

练习文件下载：

https://pan.baidu.com/s/1DD_5iZ6jhhcD9YaE_OyHuw

练习图纸：

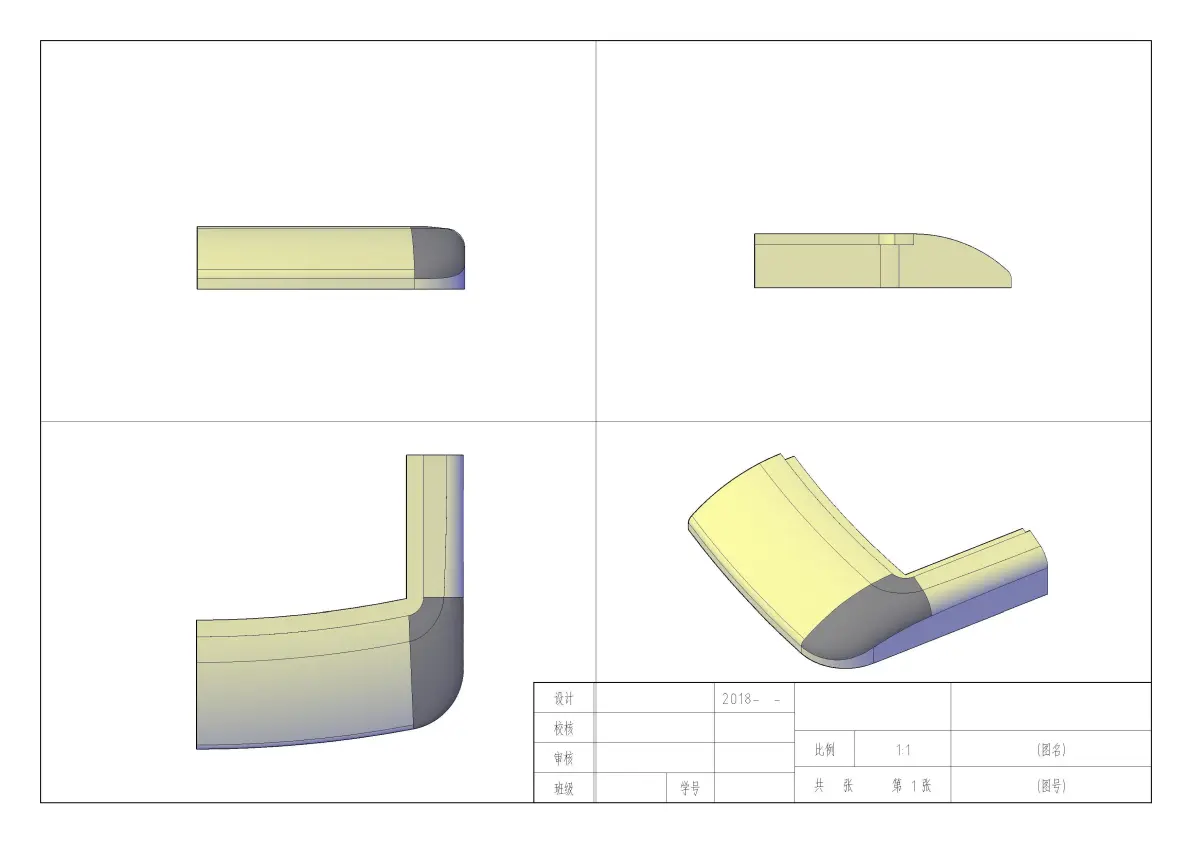

建模步骤：

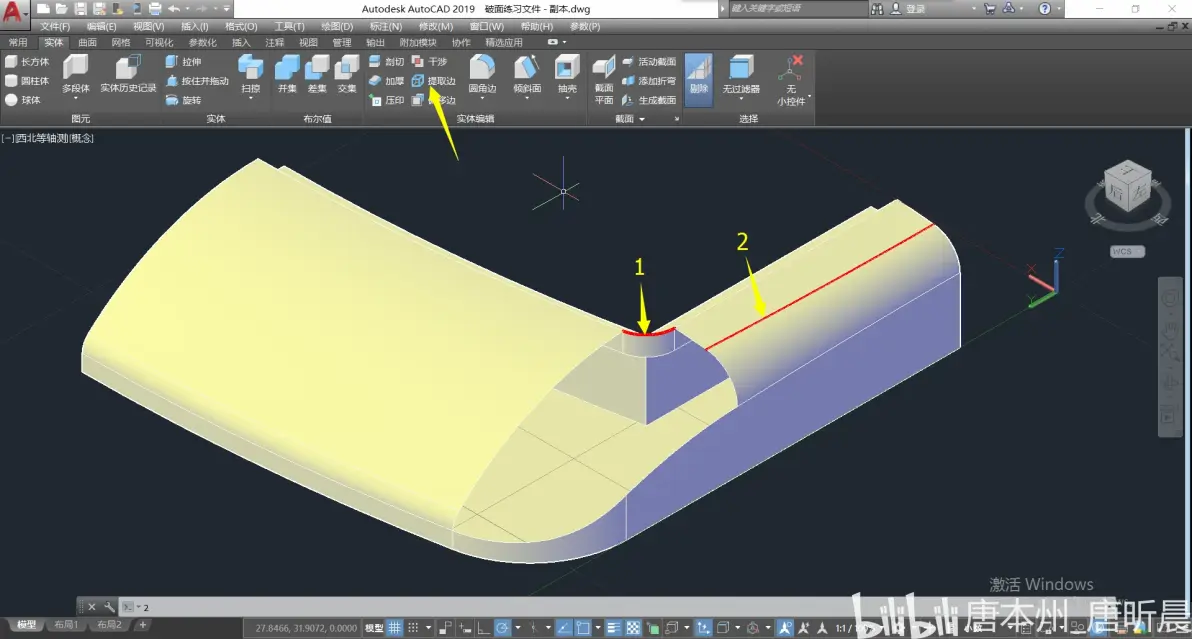

1.打开提供的源文件，执行“提取边”（XEDGES）命令，按住Ctrl并选择曲面边1、2，提取出曲线。

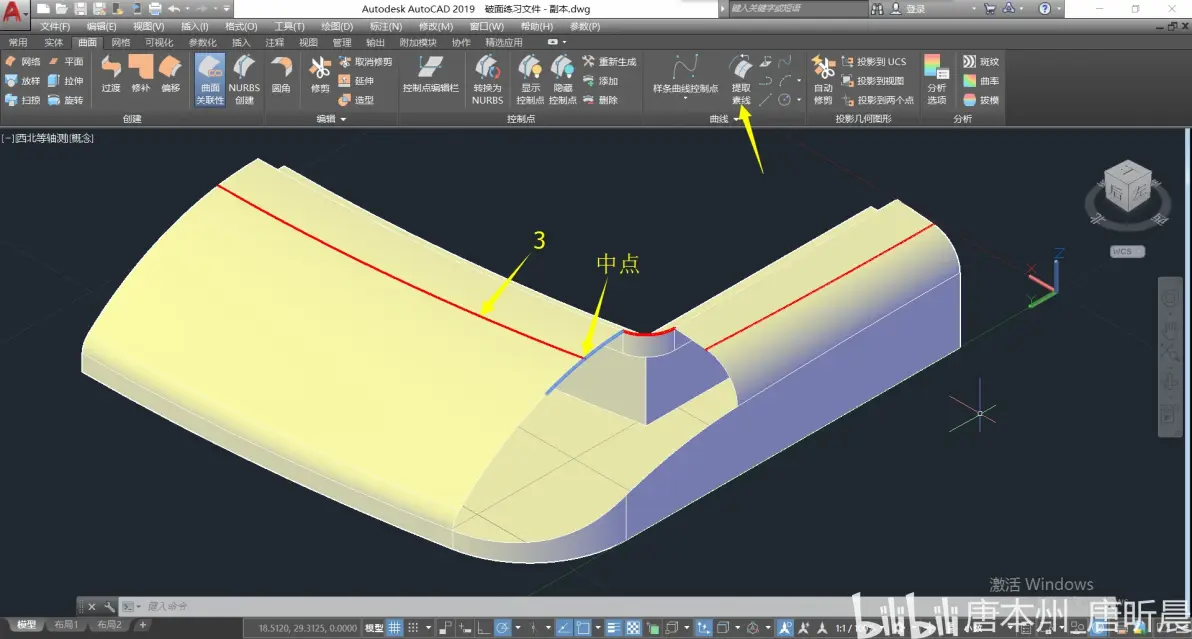

2.执行“提取素线”命令，在曲面边的中点位置生成曲线3。

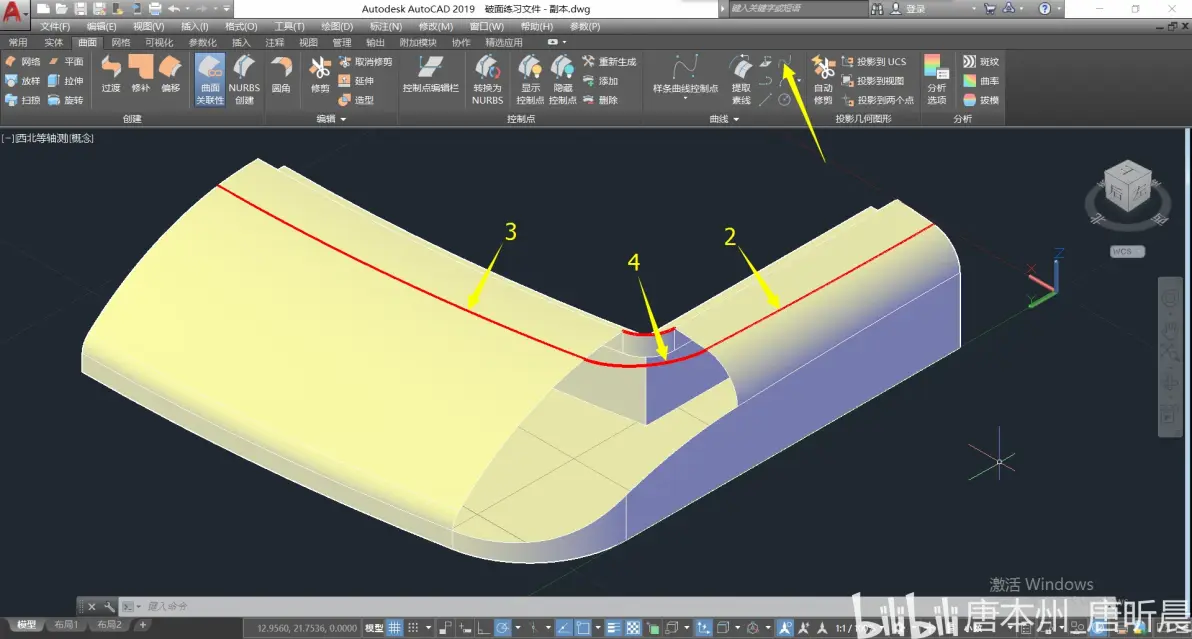

3.执行“光顺曲线”命令，选择曲线2、3，生成曲线4。

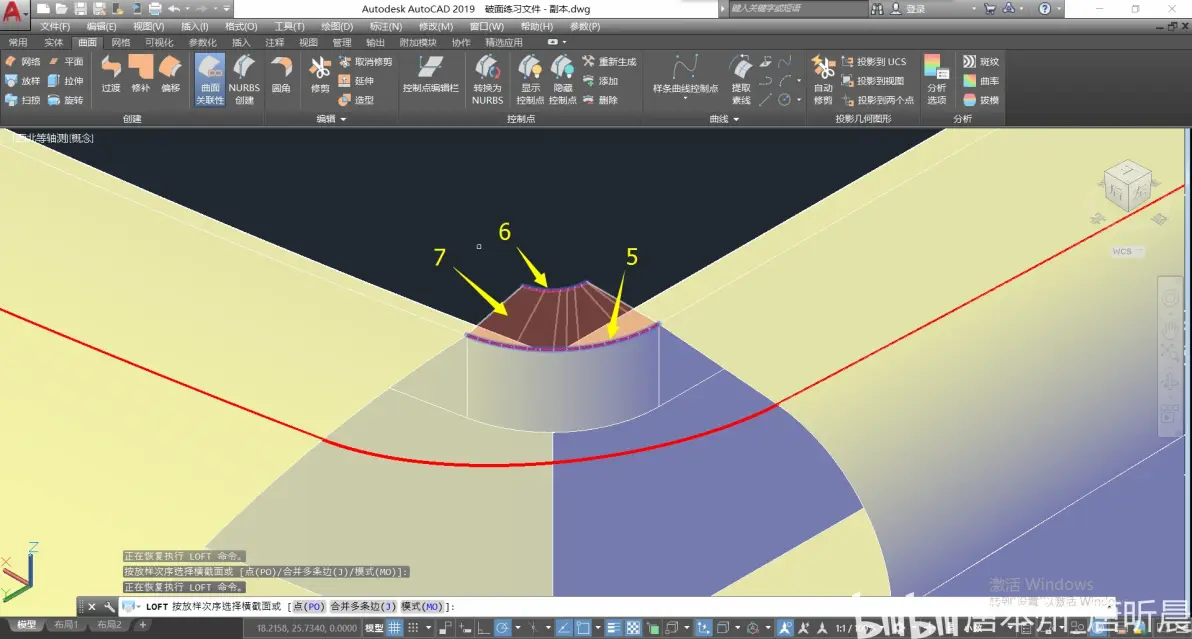

4.执行“偏移”（O）命令，对圆弧5进行偏移2mm，生成圆弧6；并用“放样”命令，选择圆弧5、6为放样截面，生成曲面7。用“绘图次序”（DR）命令，将曲面7置于最前。

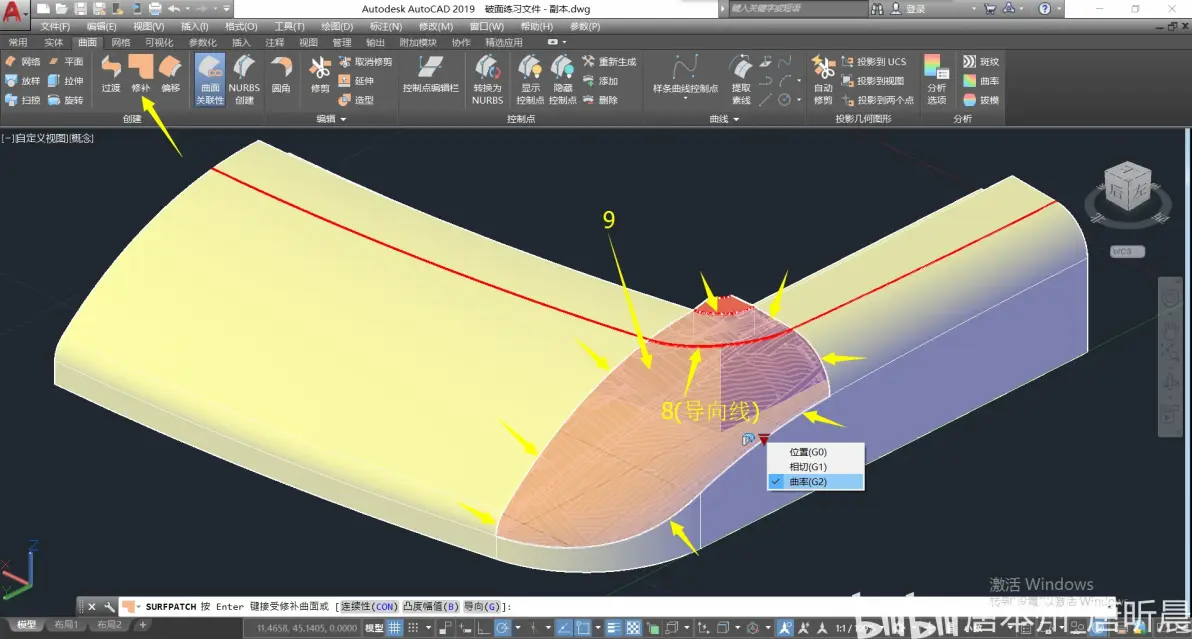

5.执行“曲面修补”命令，选择修补边界，设置曲线8为导向线，调整曲线连接形式为“曲率（G2）”。

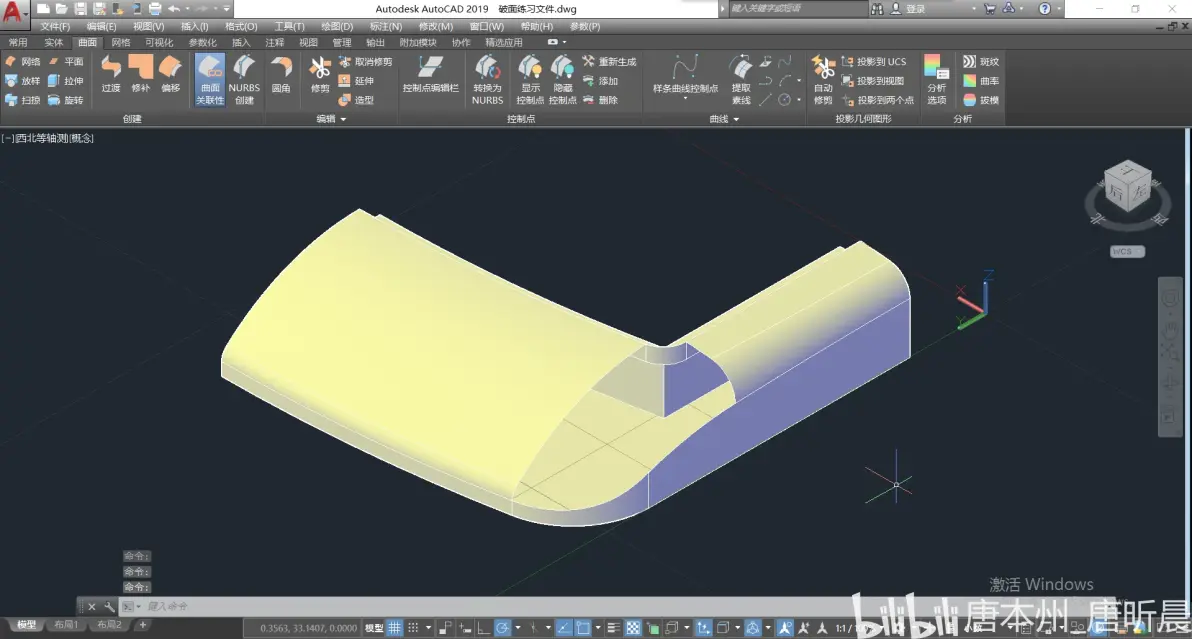

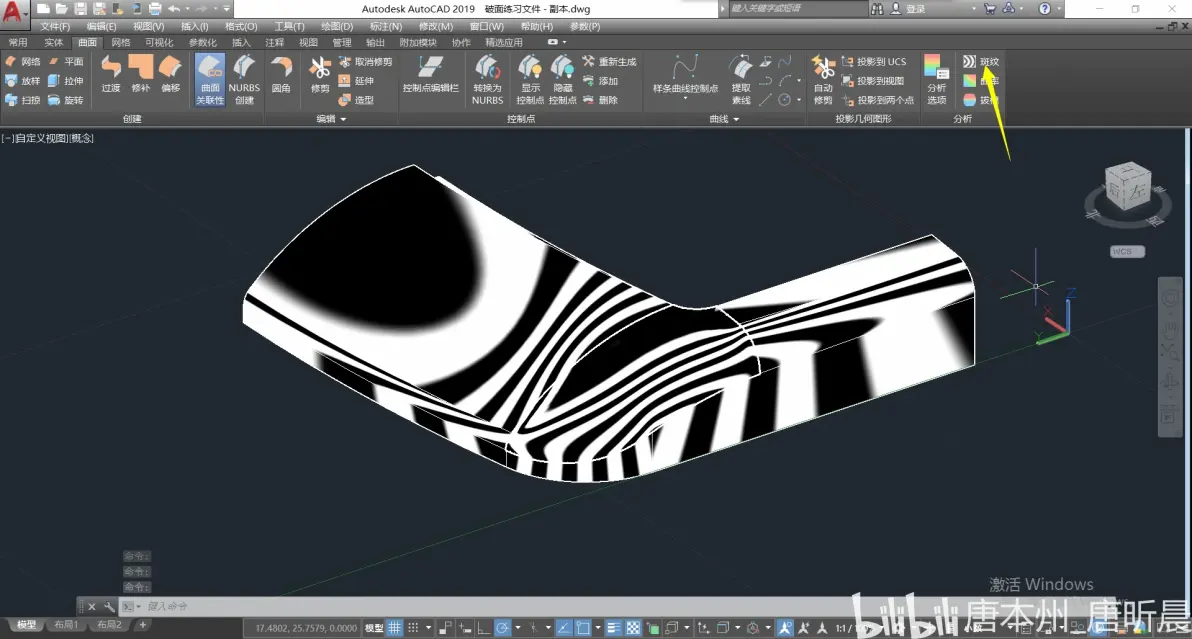

6. 选择所有曲面，并执行“分析斑纹”命令，对曲面的连接进行分析。
