AutoCAD 2016基础入门学习路径与核心知识点

画直线L，画圆C，偏移O，修剪TR，这四个命令练熟了基本能画简单图，刚开始别急着学三维，三维在2016里跟CATIA完全没法比，先把二维平面图搞明白再说。有次我教一个新来的，他上来就想用CAD画三维，画了两天跟我说CAD太烂了，我说你二维还没整明白呢。

对象捕捉F3开关，只开端点、中点、圆心、交点、垂足，别的全关掉，最近点捕捉开了光标乱吸，一条线画出来差几毫米，尺寸全对不上。OSNAP命令打开草图设置，里面那些捕捉类型看自己需要勾，全勾上光标跟疯了一样。

图层管理，建几个基础层，轮廓线一层用白色线宽0.35，中心线一层红色CENTER线型，标注一层青色，文字一层黄色，图框一层，每层设好颜色线型和线宽，画图的时候切换当前层，改东西的时候关掉别的层，有次帮别人改图，他三十多个图层名字全是图层1图层2，找个轴线找了五分钟。

标注样式DIMSTYLE，新建一个机械标注，文字高度3.5，箭头实心闭合大小2.5，尺寸线超出标记2，尺寸界线超出尺寸线2，起点偏移量0.5，线性标注DIMLINEAR，对齐标注DIMALIGNED，半径DIMRADIUS，直径DIMDIAMETER，标注之前先把标注图层置为当前。

块B建块，X炸开，属性块做粗糙度符号标高符号方便，插入的时候填数值就行，外部参照XREF是链接，改原图当前图跟着变，块是复制独立的，改原图块不变，看你要联动还是独立。

那回画一个装配图，画到下午四点多，突然CAD卡死，转圈圈，任务管理器结束进程，重新打开图纸，自动恢复只找回来一半，上午画的那些全没了，当时办公室空调坏了，三十多度，我穿着短袖都湿透了，旁边工位的人在吃西瓜，勺子刮得咔咔响，我盯着那个恢复对话框看了半天，只能重新画，后来养成了习惯，每画二十分钟Ctrl+S一次。

布局出图，模型空间画图，布局空间出图，MVIEW建视口，双击进视口调比例，1:1、1:2、1:5、1:10这样，视口锁定，页面设置管理器，打印机选DWG To PDF.pc3，图纸尺寸选ISO A3，打印区域选布局，打印比例1:1，打印样式表monochrome.ctb，线宽每种颜色对应一个值，0.35、0.25、0.15。

C:\Users\Administrator\AppData\Roaming\Autodesk\AutoCAD 2016\R20.1\chs\Support\acad.pgp

快捷键不用全背，L直线、C圆、O偏移、TR修剪、EX延伸、CO复制、M移动、MI镜像、RO旋转、F圆角、AR阵列、MA格式刷、MO属性、OP选项、F8正交，常用的记住就行，画图时候左手敲命令右手点鼠标，速度能快不少。

产品密钥001H1，安装路径D:\AutoCAD_2016_Simplified_Chinese_Win_64bit_dlm\setup.exe

C:\ProgramData\Autodesk\AdLM\ProductInformation.pit

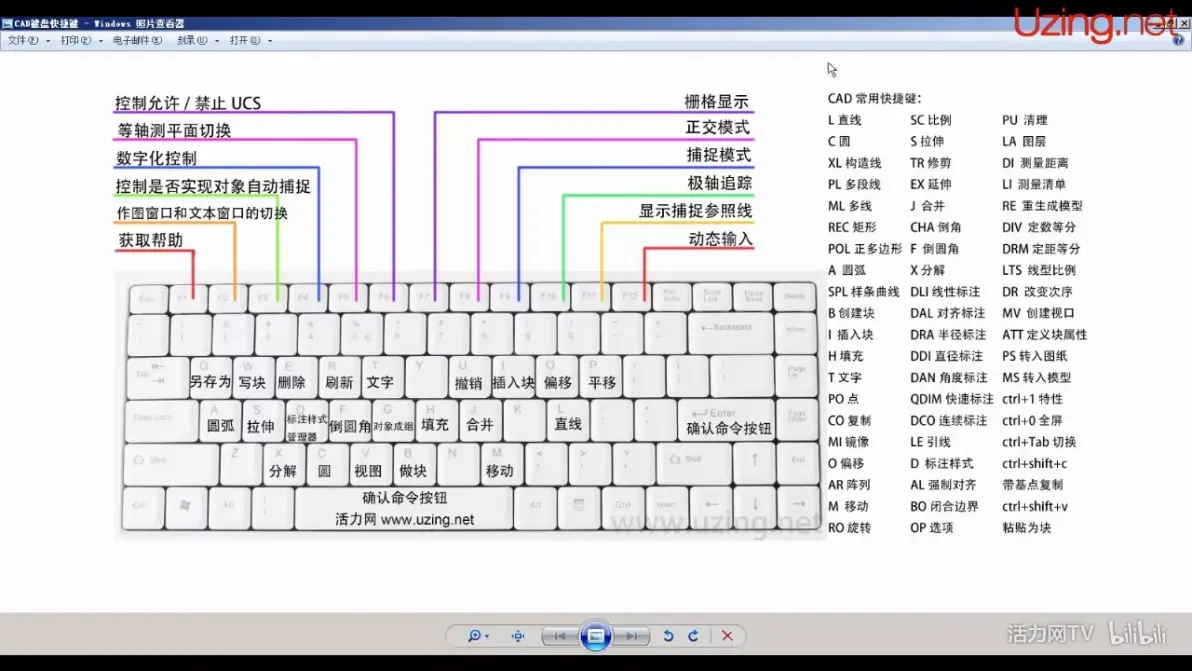

CAD快捷键
