学CAD总卡壳？这几个干货技巧帮你彻底开窍

图层这个东西刚开始学的时候根本不管，全在0层上画，画完想改线宽改颜色，一选全选上了，改一个全图都变，后来才知道要建图层，轴线一层、墙线一层、标注一层、文字一层，颜色线型线宽分开设，改哪层就改哪层，不影响别的。有次帮别人改图，他那图里三十多个图层，名字全是“图层1”“图层2”，找一根轴线找了五分钟，最后用快速选择QSELECT按颜色筛出来的。

画图的时候对象捕捉开太多光标会乱跳，我一般只开端点、中点、圆心、交点、垂足，别的全关掉，尤其是最近点捕捉，开了之后想点端点它给你吸到线上随便一个位置，尺寸就偏了，切点偶尔用的时候临时按Shift加右键选一下就行，不用一直开着。OSNAP命令打开草图设置，里面那些捕捉类型看自己需要勾。

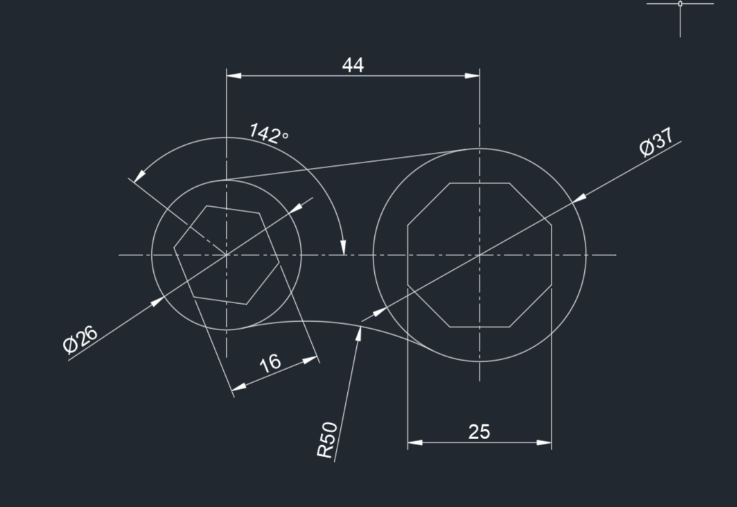

标注样式DIMSTYLE，新建一个名字叫机械标注，文字样式用宋体或者gbenor，文字高度3.5，箭头用实心闭合，大小2.5，尺寸线超出标记2，尺寸界线超出尺寸线2，起点偏移量0.5，基线间距8，线性标注DIMLINEAR，对齐标注DIMALIGNED，半径标注DIMRADIUS，直径标注DIMDIAMETER，角度标注DIMANGULAR。标注之前先把标注图层置为当前，不然标到别的图层上还得用MA刷回来。

那回画一个装配图，画到下午四点多，突然CAD卡死，转圈圈，任务管理器结束进程，重新打开图纸，自动恢复只找回来一半，上午画的那些标准件全没了，当时办公室空调坏了，三十多度，我穿着短袖都湿透了，旁边工位的人在吃西瓜，勺子刮得咔咔响，我盯着那个恢复对话框看了半天，只能重新画，后来养成了习惯，每画二十分钟Ctrl+S一次，虽然烦但比丢图强。

块的用法，B建块，X炸开，插入块的时候注意比例和旋转角度，单位是毫米，别搞成英寸，有次插入一个螺栓块，出来跟牙签一样细，查了半天是图形单位设成了英寸，改回毫米就好了。外部参照XREF跟块不一样，参照是链接，改了原图当前图跟着变，块是复制进来就独立了，改原图块不变，看你是要联动还是独立。

快捷键这东西不用全背，常用的记住就行，L直线、C圆、O偏移、TR修剪、EX延伸、CO复制、M移动、MI镜像、RO旋转、F圆角、AR阵列、MA格式刷、MO属性、OP选项、F8正交，画图的时候左手敲命令右手点鼠标，手不用离开键盘区域，速度能快不少。acad.pgp文件里能改快捷键，路径在C:\Users\Administrator\AppData\Roaming\Autodesk\AutoCAD 2023\R24.2\chs\Support下面，改完输REINIT重新加载，不过改多了容易冲突，我后来就用默认的。

打印出图的时候线宽不对，屏幕上看着粗细合适，打出来全是一样粗的，要在打印样式表里设，monochrome.ctb，每种颜色对应一个线宽，0.35、0.25、0.15这样，跟图层颜色对上，不设的话打出来全是默认线宽。有次打A1的图，打印比例设成1:100，出来发现图框装不下，改成1:150才勉强放下，图纸边缘还被裁掉了一点，后来把图框缩小了5%。

C:\Program Files\Autodesk\AutoCAD 2023\Support\acad.pgp
