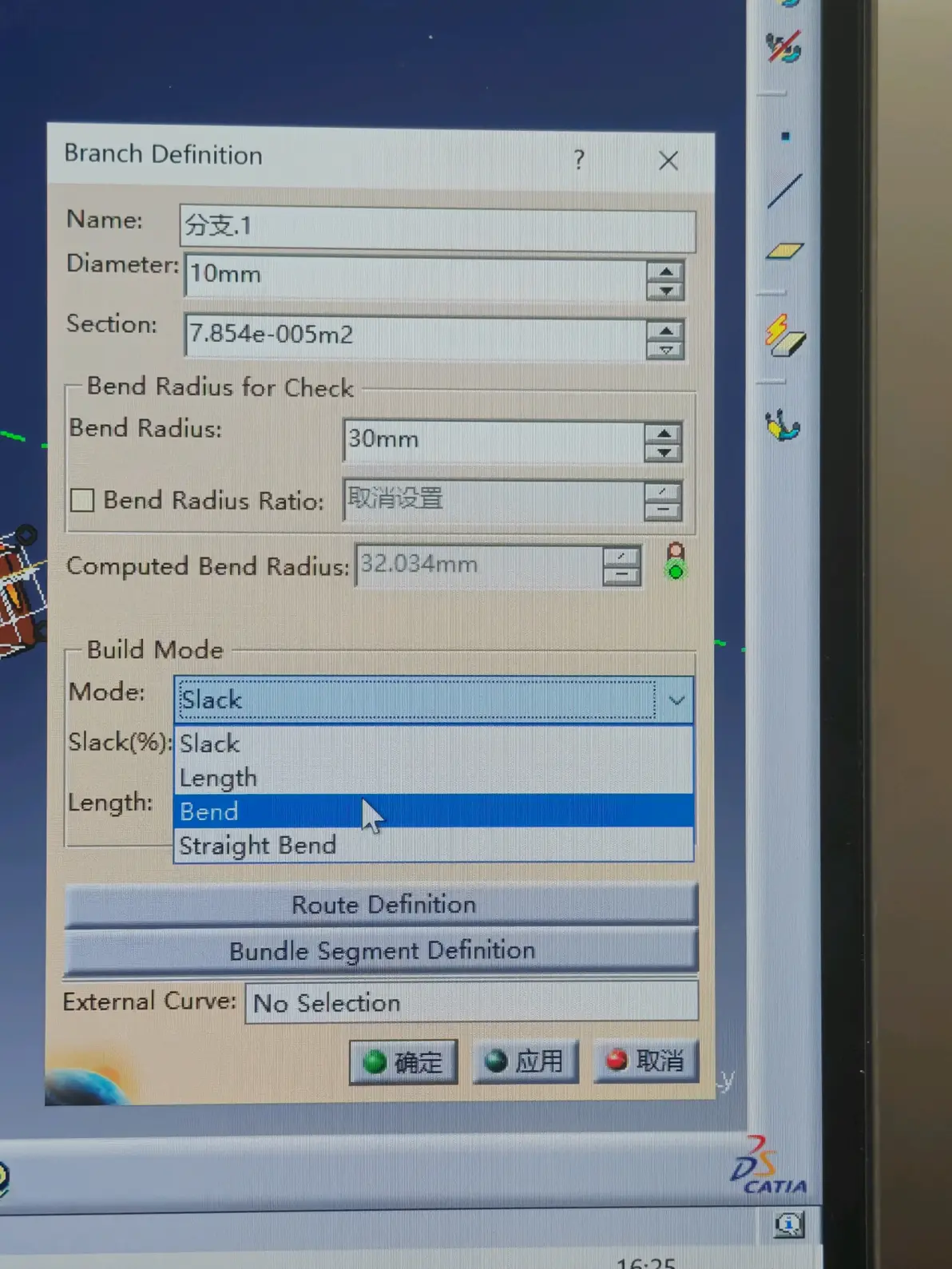

分支定义
选择线径
弯曲半径
选择Slack，松散度选百分之1

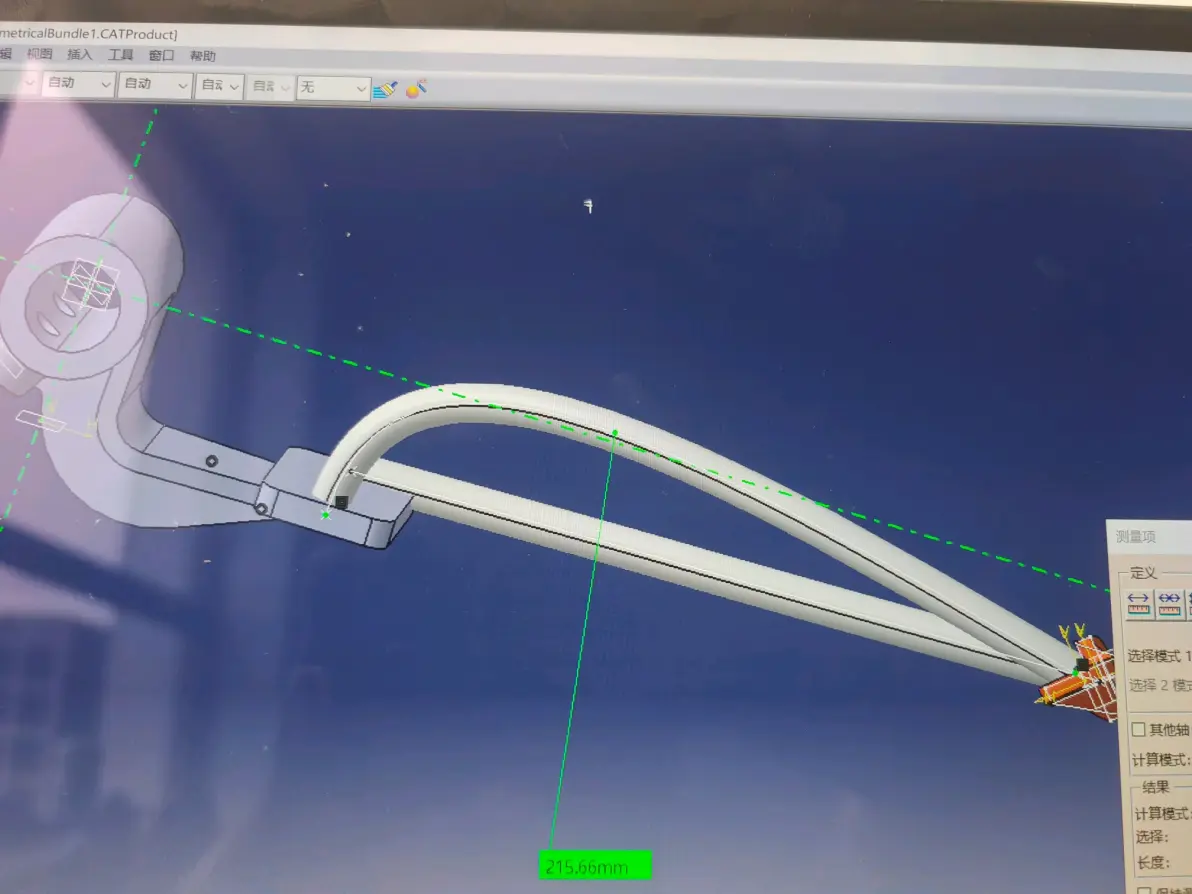

选length，可以自定义长度
选择Bend是两端最小的距离
线束的弯曲半径通常要求不小于线束直径的4倍，即 R \geq 4DR≥4D，其中 RR 为弯曲半径，DD 为线束直径。这一标准适用于大多数电缆和线束的敷设场景。
不同类型线缆的特殊要求
对绞电缆：非屏蔽和屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍。
主干对绞电缆：其弯曲半径应至少为电缆外径的10倍。
光缆：2芯或4芯水平光缆的弯曲半径应大于25mm，其他芯数的水平光缆、主干光缆和室外光缆的弯曲半径不应小于光缆外径的10倍。
实际应用中的注意事项
在敷设线束时，应尽量避免直角转弯，确保转弯处的弧形半径符合标准。
对于直径较大的线束，建议保守选择弯曲半径为线束直径的3倍，以确保安全性和可靠性。
