学高端三维建模为什么首选CATIA？

CATIA 学习的核心是四大基础模块 + 行业专用模块，按 “草图→零件→装配→工程图→曲面 / 钣金 / 仿真” 逐级进阶。

一、基础必学（机械 / 通用设计）

草图设计（Sketcher）

直线、圆、矩形、样条线绘制

几何约束（平行、垂直、同心、相切）

尺寸约束（长度、半径、角度、对称）

重点：全约束草图（绿色），避免后续建模报错。

零件设计（Part Design，核心）

基础特征：凸台 / 拉伸、凹槽 / 切除、旋转体、孔、肋、加强筋

修饰特征：倒角、圆角、抽壳、拔模、螺纹

阵列 / 镜像 / 缩放：快速批量建模

建模思路：特征树清晰、参数化、可编辑。

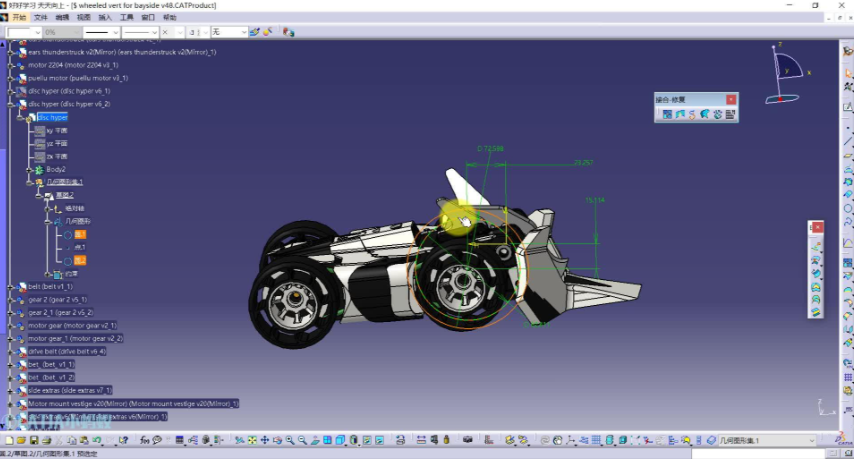

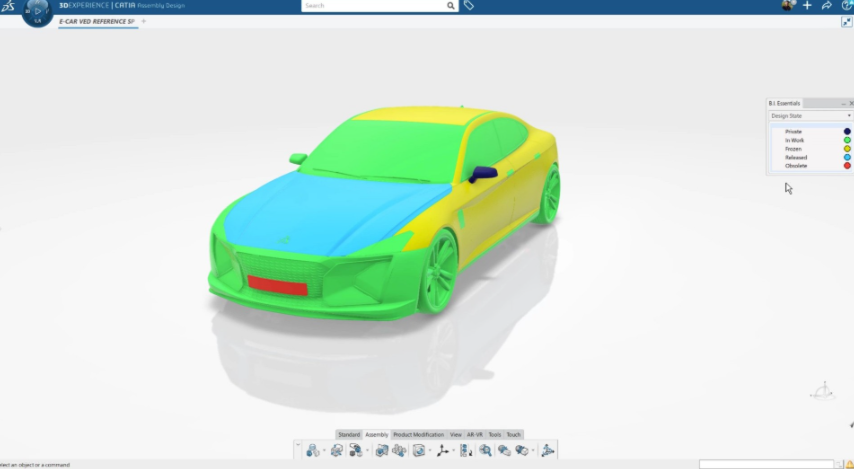

装配设计（Assembly Design）

装配约束：重合、同轴、平行、距离、角度、固定

自下而上（先零件后装配）/自上而下（先骨架后设计）

干涉检查、爆炸图、简单运动模拟（DMU）。

工程图（Drafting）

3D 转 2D：主视 / 剖视 / 局部放大 / 轴测图

标注：尺寸、公差、粗糙度、技术要求

国标（GB）模板设置，直接对接加工。

二、进阶核心（汽车 / 航空 / 工业设计）

创成式曲面（GSD，CATIA 王牌）

线框：点、曲线、平面、投影、相交

曲面：拉伸 / 旋转 / 扫描 / 多截面 / 填充

编辑：修剪、分割、连接、边界、偏移

质量分析：斑马线、曲率、G0/G1/G2 连续性（A 级曲面必备）。

钣金设计（Generative Sheet Metal）

壁厚、折弯、展开、冲压孔、加强筋

钣金参数（折弯半径、K 因子）设置

展开图自动生成，直接用于下料。

三、行业高阶（按需选学）

DMU 运动仿真：机构运动、干涉、速度 / 加速度分析

知识工程（Knowledgeware）：参数化、公式、设计表、自动建模模板

自由曲面（FSS）：A 级曲面、汽车车身 / 外观设计

数控加工（CAM）：2.5 轴 / 3 轴铣削、刀路仿真、G 代码输出

有限元分析（CAE）：零件强度、应力、变形、振动分析

四、学习路径建议

第 1–2 周：草图 + 零件设计（简单零件，如支座、轴、壳体）

第 3 周：装配 + 工程图（简单装配体，如台钳、减速器）

第 4–6 周：曲面设计（复杂外观件，如手机壳、汽车灯罩）

后续：按行业选钣金 / 仿真 / CAM等模块

五、关键学习要点

参数化思维：模型尺寸尽量关联参数，便于修改

建模规范：特征树分层命名、草图全约束、避免冗余特征

实操优先：跟着案例做，边做边理解命令逻辑，而非死记按钮
