元件引脚电气类型详解及其作用说明

The pins' electrical Type

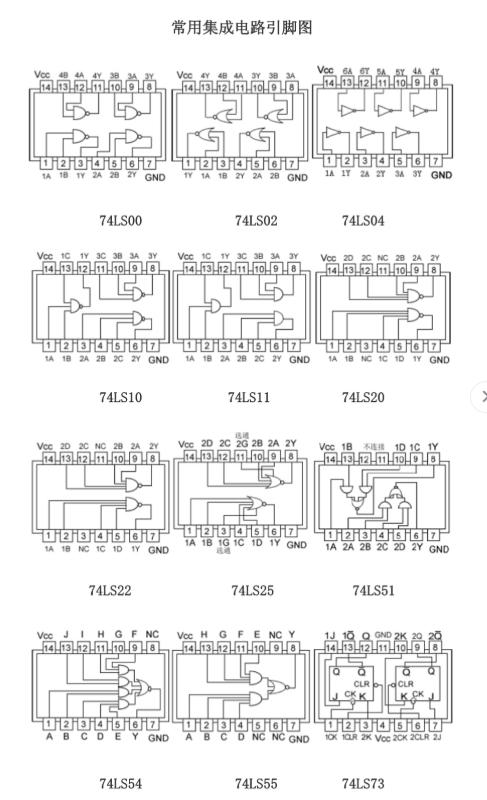

为了对原理图设计进行可靠的电气法则检查，在创建元件的时候应该注意其各个引脚的电气特性

引脚可供设置的电气特性有以下八种：

INPUT 输入型。作为输入引脚使用

IO 双向型。既可作为输入，又可作为输出引脚。

OUTPUT 输出型。作为输出引脚使用

OPENCOLLECTOR 集电极开路的引脚

PASSIVE 无源型。该引脚为无源引脚

HIZ 高阻型。为高阻状态的引脚

OPENEMITTER 发射极开路的引脚

POWER 电源型。该引脚接电源或地

一般不用改，默认即可

带有上划线的引脚名称的输入：每输入一个字母后，紧随一个“/”,

                                     ------

如：R/E/S/E/T 的显示结果为： RESET

负电平输入有效的引脚外观设置：在DOT项前打勾选中

时钟信号引脚就在CLK项前打勾选中

在设计原理图过程中 PROTEL的DRC会根据引脚的电器类型进行检测如果有违反电器规范的问题PROTEL会在引脚处出现红色波浪纹提示设计者例如:当一个引脚的类型被定义成输入 但是设计者却悬空了引脚 输入悬空会使引脚处电平不稳定 因此PROTEL就会有提示当一个引脚被定义为输出 但设计者却把此输出引脚与另一输出引脚相连 这样也违反了规范 PROTEL也会提示如果一个引脚既可输出也可输入或者设计者不清楚引脚的实际功能 那么可把引脚定义成PASSIVE 这样PROTEL就会忽略对引脚的检查
