DXP软件温故学习笔记

DXP软件温故学习

• 原理图
• 一、原理图设计流程： 二、原理图库的建立 三、原理图图纸层次设置
• PCB电路板设计
• 一、PCB概念 二、PCB设计流程 三、PCB封装库的建立 大杂烩 （一） 如何使用向导建立PCB （二） 多层板 （三）电路板层和颜色 文档选项 编辑Pcb编辑器系统参数 Tool-Preference-Protel Pcb 如何查找网络或元件： 如何高亮一个或多个网络 如何显示单工作层

原理图

一、原理图 设计 流程：

1. 新建项目与原理图文件 新建PCB项目文件，并在其中追加原理图文件（.sch）
2. 设置图纸参数 根据需要设置图纸的尺寸、大小、和标题外观，以及网格参数的大小等。（图纸设好参数后可以保存为.sch.Dot,下次使用时可以在“设定-模板-设定模板名-更新”中引入图纸参数）
3. 加载元件库 将需要用到的元件库，原理图库安装加载到protel系统中，以便查找和选取库中的元件。
4. 放置元器件 将所需的元件从元件库取出放置在图纸上，编辑元件属性（例如：序号，标称值），调整元件的位置，使其分布整齐、合理。 常用的元件名： 电阻器：Res 电容：Cap 极性电容：Cap pol 电感：Inductor 三极管：NPN，PNP 二极管：Diode 发光二极管：Led 扬声器：Speaker
5. 原理图布线 用具有电气意义的导线，网络标签等将各个元件的引脚连接起来，使各个元件之间具有电气连接关系。
6. 检查与修改 利用DXP 2004提供的各种校验工具，依据设定的电气规则对原理图进行检查，并根据检查结果对原理图进行调整和修改。（如在.schdoc上右击，compile the schdoc,即可运行电气检查，直到不弹窗口即为无问题。而电气规则则在”项目管理-项目管理选项“中可以设置）
7. 生成各种报表 当完成编译检查后，可以生成网络表，元件表清单和元件交叉引用报表。
8. 保存并打印

二、原理图库的建立

1. 在”文件-创建-库-原理图库“追加.schlib文件。
2. 在左侧文件栏下方点击”sch library“，按编辑设置元件名狝与参数，画出元件原理图。
3. 保存。
4. 如再次更改了记得要在原理图名字中右击更新到原理图中。

三、原理图图纸层次设置

1. 创建主电路图和子电路图
2. “design-根据图纸创建图纸符号”
3. 选中要创建的子图
4. 把相同的网络连在一起
5. 在主电路图中，“tools-改变图纸层次
6. 单击其中一个网络（或图纸），即可生成主次图

PCB 电路 板设计

一、PCB概念

PCB多层板是如汉堡一般一层夹一层，每层都可以进行走线。

二、PCB设计流程

1. 在画好的原理图中进行最后的电气检查与生成报表，以防万一。
2. 在原理图中 ”Design-update pcb“
3. 安装封装库：元件库-安装-打找到对应的库
4. 画出禁止止布线区与机械位置区（如固定孔）
5. 布局元件位置
6. 布线规则设置（design-rules)
7. 布线（可以自动，也可以手动，建义手动，一般的layout 工程师都不会使用，因为自动的80%是有问题的）
8. 覆铜（要设置覆铜连接的网络，要不要去除死铜）
9. 电气检查，检查有无开/短路

三、 PCB封装 库的建立

封装相当于是元器件的俯视图，表时这此元件要用多大的位置。

1. ”文件-追加文件到项目-PCB Library“增加PCB封装文件
2. 使用”工具-新元件“向导建立元件封装
3. 可以在左侧下方的PCB_Library，在元件名里建立元件封装
4. 画好丝印层和放好爆盘，保存。

大杂烩

（一） 如何使用向导建立PCB

1. 利用向导：files-New from template-PCB Board wizard。。。
2. 利用模板：files-New from template-PCB template。。。

（二） 多层板

1. 单：一面元件，一面走线
2. 双：两面元件，两面走线
3. 四层：比双面板中间多一个电源层和接地层
4. 六层：比四面层中间多2个信号层

（三）电路板层和颜色

1. keep-out layer：禁止布线层，画不走线和不放置元件的区域
2. system color：系统颜色，如电气错误颜色（默认绿）
3. default color set：默认颜色设置
4. classic color set：经典颜色设置（推荐）
5. mechanical：机械层，画如机械孔等的机械位置，亦属不走电气的区域

文档选项

1. Electric Gird：电气捕捉栅格，以此为半径寻找电气节点（Eg：引角点）
2. 可显栅格：（1）Grid 1 ：小时的栅格 （2）Grid 2：大时的栅格
3. 电气捕捉栅格和捕捉栅格要小于引角间间格

编辑Pcb编辑器系统参数

Tool-Preference- Protel Pcb

General：

1. online DRC：在线电气检查
2. Snap To Center：捕捉电气元件中心（参与点）
3. Double Click Runs Inspector ：双击显示其面板（详情）
4. Remove Duplicates ：去除元器名重复的元件
5. Confirm Globle Edit ：确认是否全局修改
6. Protect Locked Object：保存锁定对象，编辑锁定对象时会有提示，确认是否是误操作
7. Click clears Selection：单击取消已选元件（不勾上就是可以多选）
8. Mode：违反布线规则时的模式：Avoid Obstacle（避免）
9. undo:/redo：后退步数/30（推荐）
10. Rototion step ；元器件旋转角度；
11. Cursor：光标类型
12. display：设置PCB的编辑器显示，一般采用默认的
13. single layer Mode ；只显示当前工作层，手动布线时有用
14. show/hide：显示/隐藏
15. 元件封装标注尺寸：Place-Dimension-。。。

放导线：p-p

1. space:45度｜90度转换
2. Shift+Space：拐角形状
3. E+d：删除状态，连点连删

PCB布线规则： Design -Rules

Electrical (电气）

1. clearance（间距）：各种网络间间距（Eg：Vcc），可新建规则
2. Short-Circuit（短路设置）：默认都不允许
3. Un-RoutingNet：未定义网络

       布线Routing
4. width ： 线宽（可设置各种网线线宽）
5. 布线Topology（走线布局）：一般默认
6. 布线优先级Routing Priority：Routing Priority数字越小越优先，如Vcc设为1， 默认为2 ，则Vcc优先
7. 过孔Routing Via Style：（为各种网络设置过孔）

       ================================

       覆铜

       Mode（形式）

       Layer： 覆铜层

       Connect To Net：连到的网络 ，一般是Gnd

       选中Pour Over Same Net Poly gone Only：覆盖相同网络

       选中去除死铜

       ================================

       原理图更新到PCB，.sch–>update pcb …

       Pcb到原理图：Pcb–>Update sch …

如何查找网络或元件：

1. 原理图中找到交叉探针，单击元件或网络即可在Pcb中高亮显示
2. 在Pcb中，单击左侧下方的Pcb，在网络中找到网络单击（直接输可以查找）

如何高亮一个或多个网络

1. control+单击该网络：只高亮该网络
2. Control+Shift+单击多网络：多高亮网络

如何显示单工作层

L或单击下方面板的左侧

＝＝＝＝＝

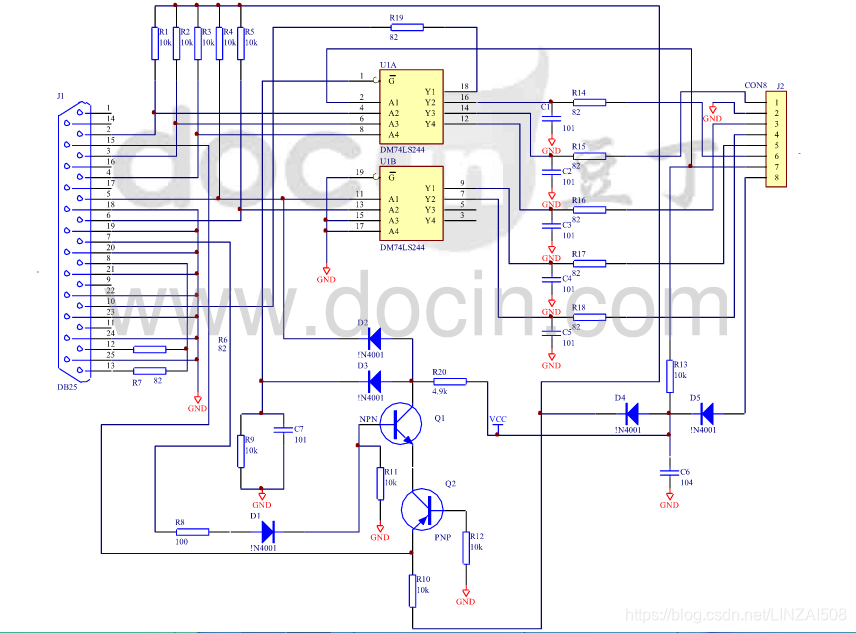

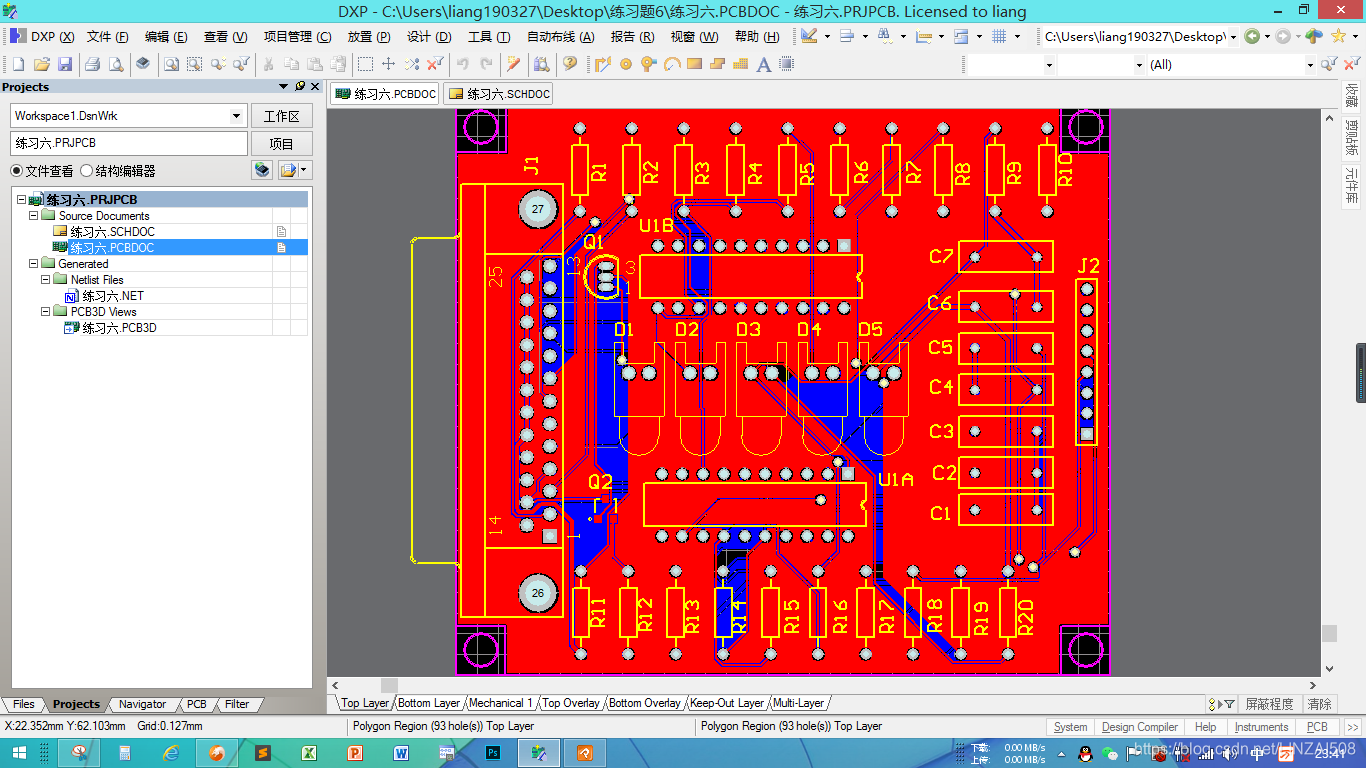

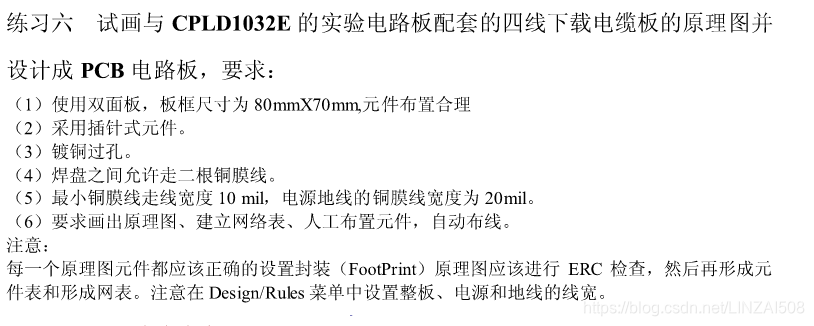

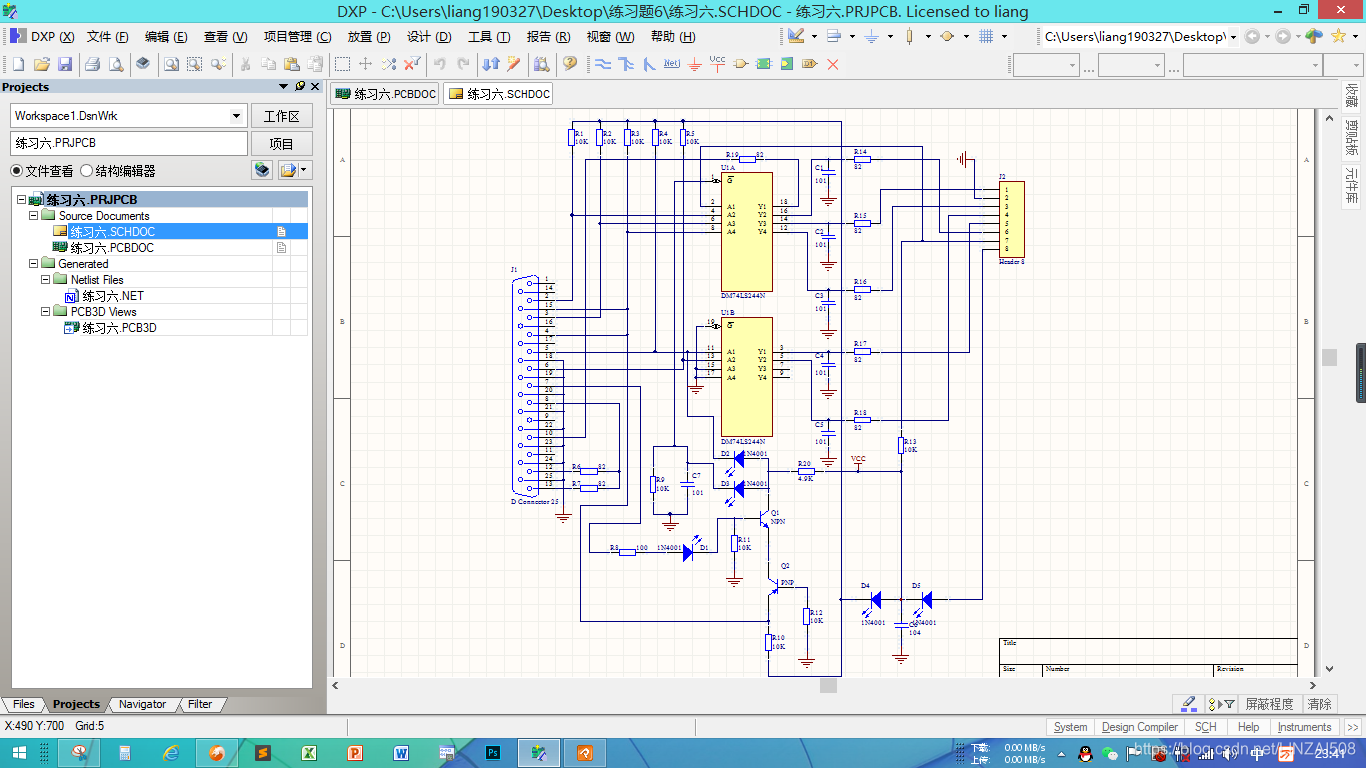

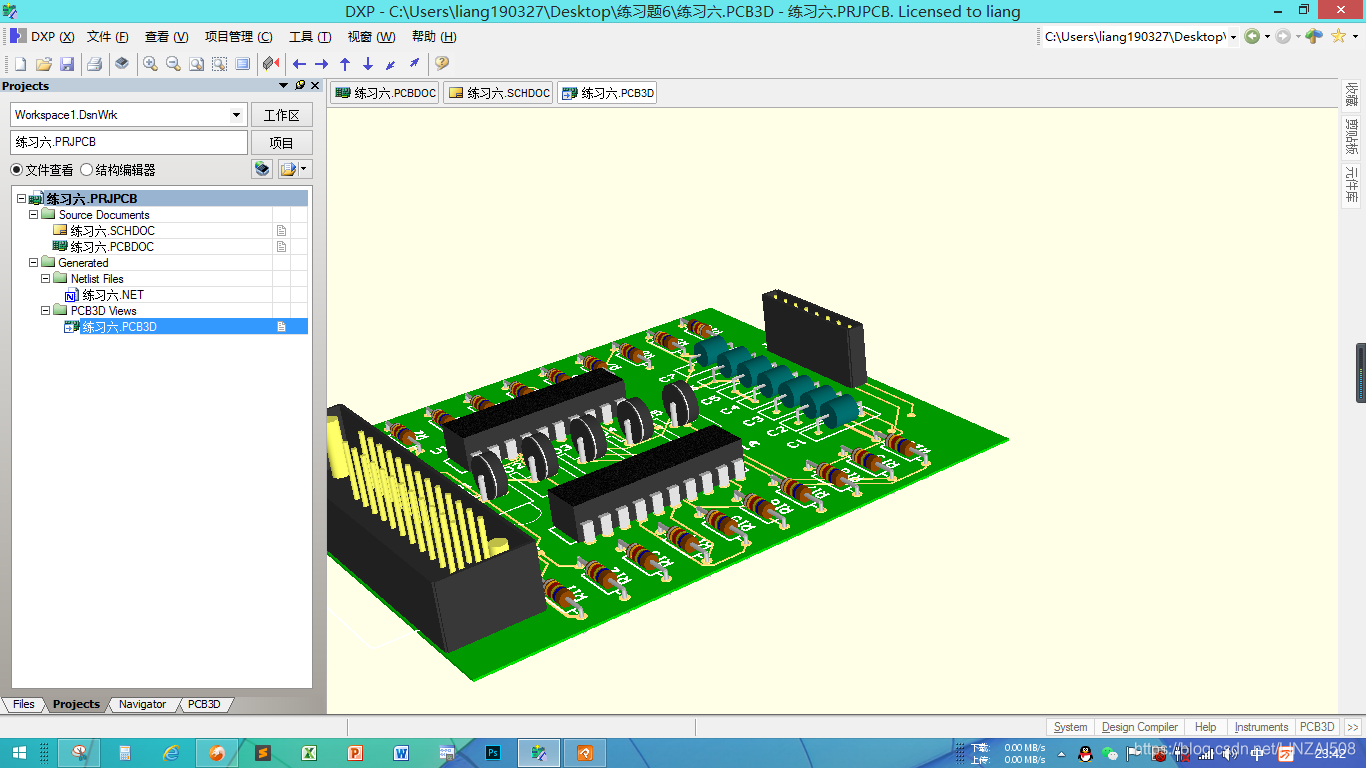

以前之前学过DXP 2004,找了个网络所找的练习题练手

＝＝＝＝＝
本文网络下载的资料

https://pan.baidu.com/share/init?surl=IedAS3eU1RDhoKDgE39pBA

   提取码: jkpx
