如何将CAD文件导入到Protel和PADS中

一、 如何把CAD中的板框图纸导入到Protel中？

　　a、 在CAD中单位设置为“毫米”，并做简单的处理，板框图是有合并还是分解都无所谓，另存为R12(*dxf)格式文件。

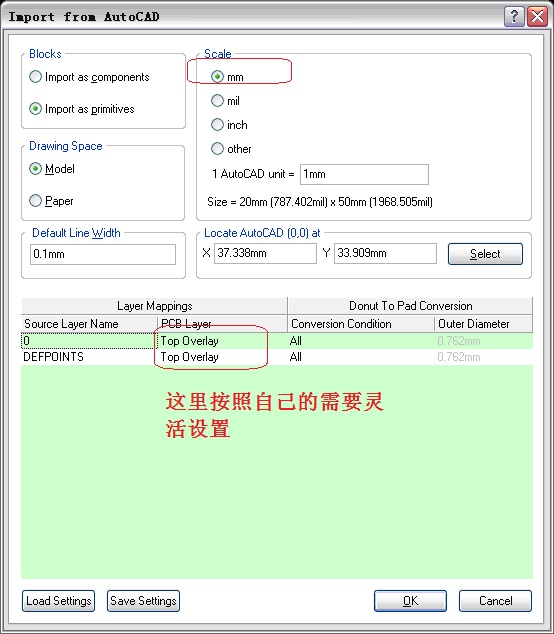

　　b、 打开DXP，新建PCB文件，点击File->Import，在Scale中选mm，因为CAD中单位设置也是mm，这个必须一致，否则会出错。

　　　　导入之后，会出现最右上方，必须得托下来，比较麻烦,暂时未找到好方法，只能托到合适地方，比较简单吧。

二、如何把CAD中的板框图纸导入到PADS中？

a、 在CAD中单位设置为“毫米”，并做简单的处理，这里与DXP的不同，板框图必须是合并的，如果不是合并的，请按照下面处理进行合并：

　　（1）、 输入“pe”，回车，提示“选择多段线或”选中一条线，回车；

　　（2）、提示“是否将其转换为多段线”，输入“Y”，回车；

　　（3）、 选择“J”合并，回车，然后选择要进行闭合的线，在回车，在“ESC”。

　　最后另存为R12(*dxf)格式文件。为什么要合并，要不然导进去后不能将2D Line线设置为Board outline。

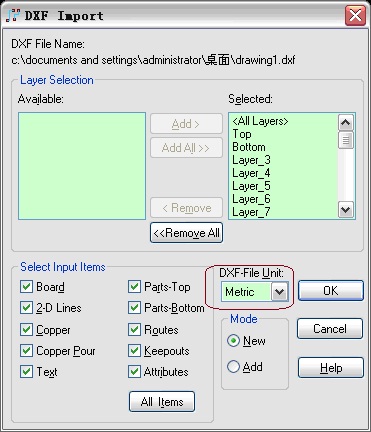

b、打开PADS软件，点击File->Import,选择.dxf文件，选择Metric单位，单位始终要保持一致，点击OK。

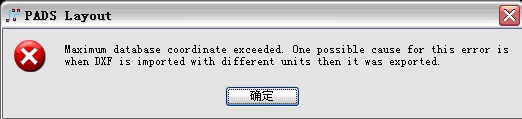

本以为快要成功导入了，结果报出一个错误出来，“超过最大数据库坐标，可能引起的原因是DXF导入过程单位接口出错”

解决办法：这是因为你之前可能打开的CAD文件是英制模板，然后你在里面设置为毫米单位，本以为单位统一了，但结果就是出错。怎么办呢？

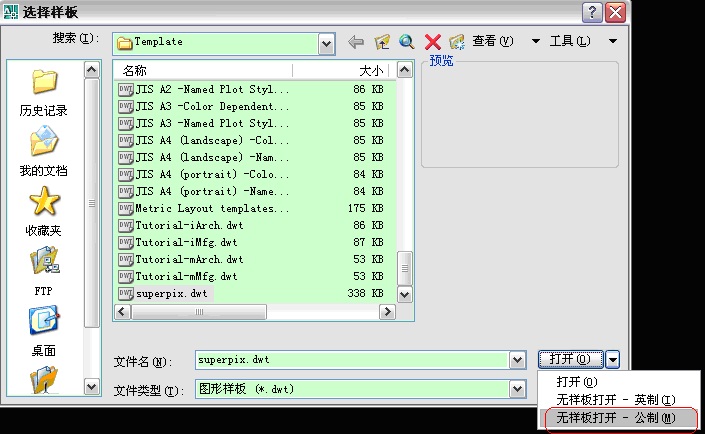

可以新建一个CAD模板，注意选择是公制单位的模板，把图纸复制过来，重新另存在导入就OK了，然后就可以线属性改为Board outline。
