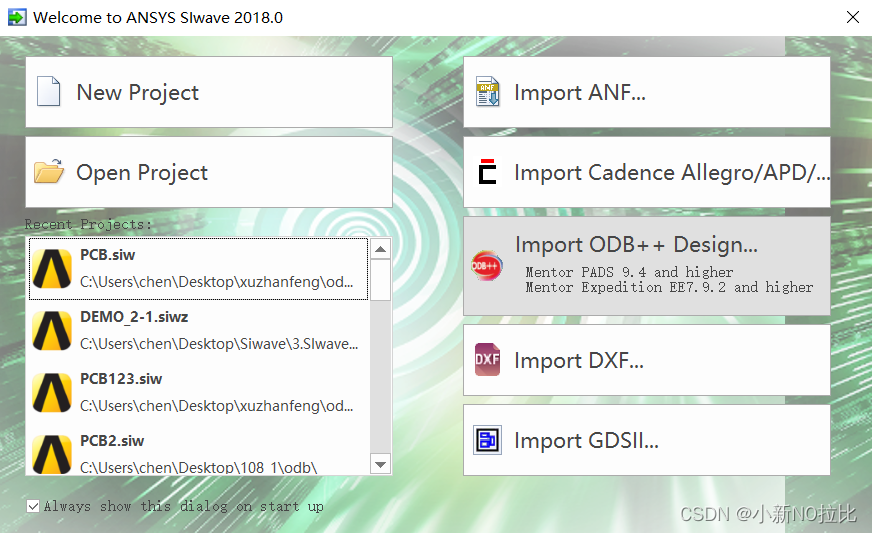

1、首先，我们将第三方 EDA 设计工具中的PCB设计文件导出ODB++格式文件（主流EDA设计厂家如Cadence/Mentor/Altium通用），打开SIwave，在欢迎界面上点击导入ODB++设计文件。

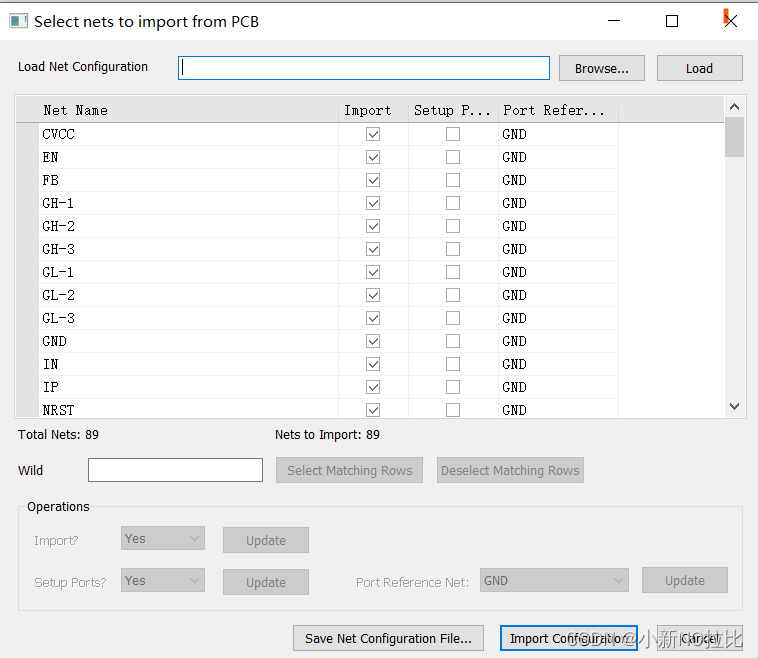

2、导入后会自动弹出网络筛选对话框，通常需要勾选所有网络进行导入操作，点击Import configuration，这时候PCB设计文件已导入。此时可以点击Save按钮将该设计保存成SIwave仿真文件。

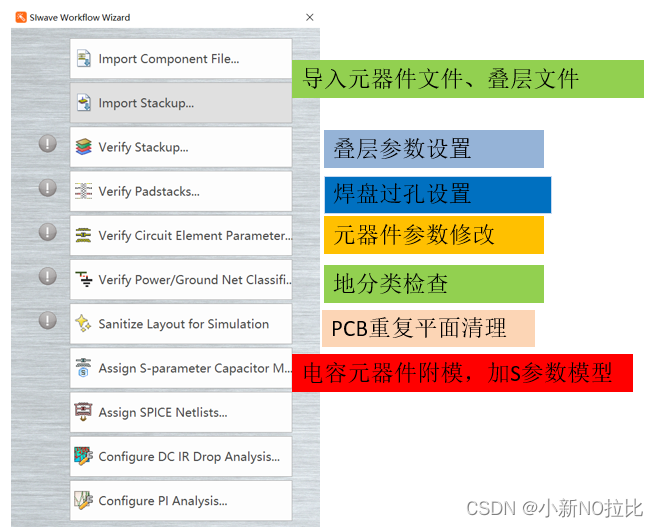

3、在选择导入网络之后，工作流向导将弹出如下向导框。
4检查PCB层叠，如果在EDA设计工具中已设置好PCB层叠，导入进来层叠 信息 会带入，通常只需要检查，无需重新，设定若根据实
