MATLAB绘图函数对比：surf、mesh、pcolor的联系与区别

阅读数 21

surf：

surf (X,Y,Z) 创建一个三维曲面图，它是一个具有实心边颜色和实心面颜色的三维曲面。

该函数将矩阵 Z 中的值绘制为 X 和 Y 定义的 x-y 平面中网格上方的高度。表面的颜色根据 Z 指定的高度而变化。

surf(X,Y,Z,C) 额外指定表面颜色。

surf(Z) 创建一个曲面图，并使用 Z 中元素的列和行索引作为 x 和 y 坐标。

surf(Z,C) 指定表面颜色。

surf(ax,___) 绘制到由 ax 指定的坐标区，而不是当前坐标区。将坐标区指定为第一个输入参数。

surf(___,Name,Value) 使用一个或多个名称-值对参数指定表面属性。例如，'FaceAlpha',0.5 创建一个半透明曲面。

s = surf(___) 返回图表表面对象。创建曲面后，使用 s 对其进行修改。有关属性列表，请参阅表面属性。

mesh：

mesh(X,Y,Z) 创建一个网格图，它是一个具有实心边颜色但没有面颜色的三维曲面。

该函数将矩阵 Z 中的值绘制为 X 和 Y 定义的 x-y 平面中网格上方的高度。边缘颜色根据 Z 指定的高度而变化。

mesh(Z) 创建一个网格图，并使用 Z 中元素的列和行索引作为 x 和 y 坐标。

mesh(Z,C) 还指定边缘的颜色。

mesh(___,C) 还指定边缘的颜色。

mesh(ax,___) 绘制到由 ax 指定的坐标区，而不是当前坐标区。将坐标区指定为第一个输入参数。

mesh(___,Name,Value) 使用一个或多个名称-值对参数指定曲面属性。例如，'FaceAlpha',0.5 创建一个半透明的网格图。

pcolor：

pcolor(C) 使用矩阵 C 中的值创建伪彩色图。伪彩色图将矩阵数据显示为彩色单元格（称为面）的数组。
MATLAB将此图创建为 x-y 平面。表面由对应于面的角（或顶点）的 x 和 y 坐标网格定义。网格覆盖区域 X=1:n 和 Y=1:m，其中 [m,n] = size (C)。矩阵 C 指定顶点的颜色。每个面的颜色取决于其四个周围顶点之一的颜色。在四个顶点中，x-y 网格中最先出现的那个决定了面的颜色。

pcolor(X,Y,C) 指定顶点的 x 和 y 坐标。 C 的大小必须与 x-y 坐标网格的大小相匹配。例如，如果 X 和 Y 定义一个 m×n 网格，则 C 必须是一个 m×n 矩阵。

举例子前先看下 meshgrid 函数：

meshgrid:创建二维网格坐标，例子中会用到

[X,Y] = meshgrid(x,y) 根据向量 x 和 y 中包含的坐标返回二维网格坐标。

X 是一个矩阵，其中每一行都是复制向量x，Y 是一个矩阵，其中每一列都是复制向量y。

由坐标 X 和 Y 表示的网格：x作为X轴坐标，y作为Y轴坐标

[X,Y] = meshgrid(x) 与 [X,Y] = meshgrid(x,x) 相同，返回网格大小为 length(x)-by-length(x) 的方形网格坐标。

[X,Y,Z] = meshgrid(x,y,z) 返回由向量 x、y 和 z 定义的 3-D 网格坐标。由 X、Y 和 Z 表示的网格的大小为 length(y)-by-length(x)-by-length(z)。

[X,Y,Z] = meshgrid(x) 与 [X,Y,Z] = meshgrid(x,x,x) 相同，返回 3-D 网格坐标，网格大小为 length(x)-by-length (x)-乘长(x)。

举例1：

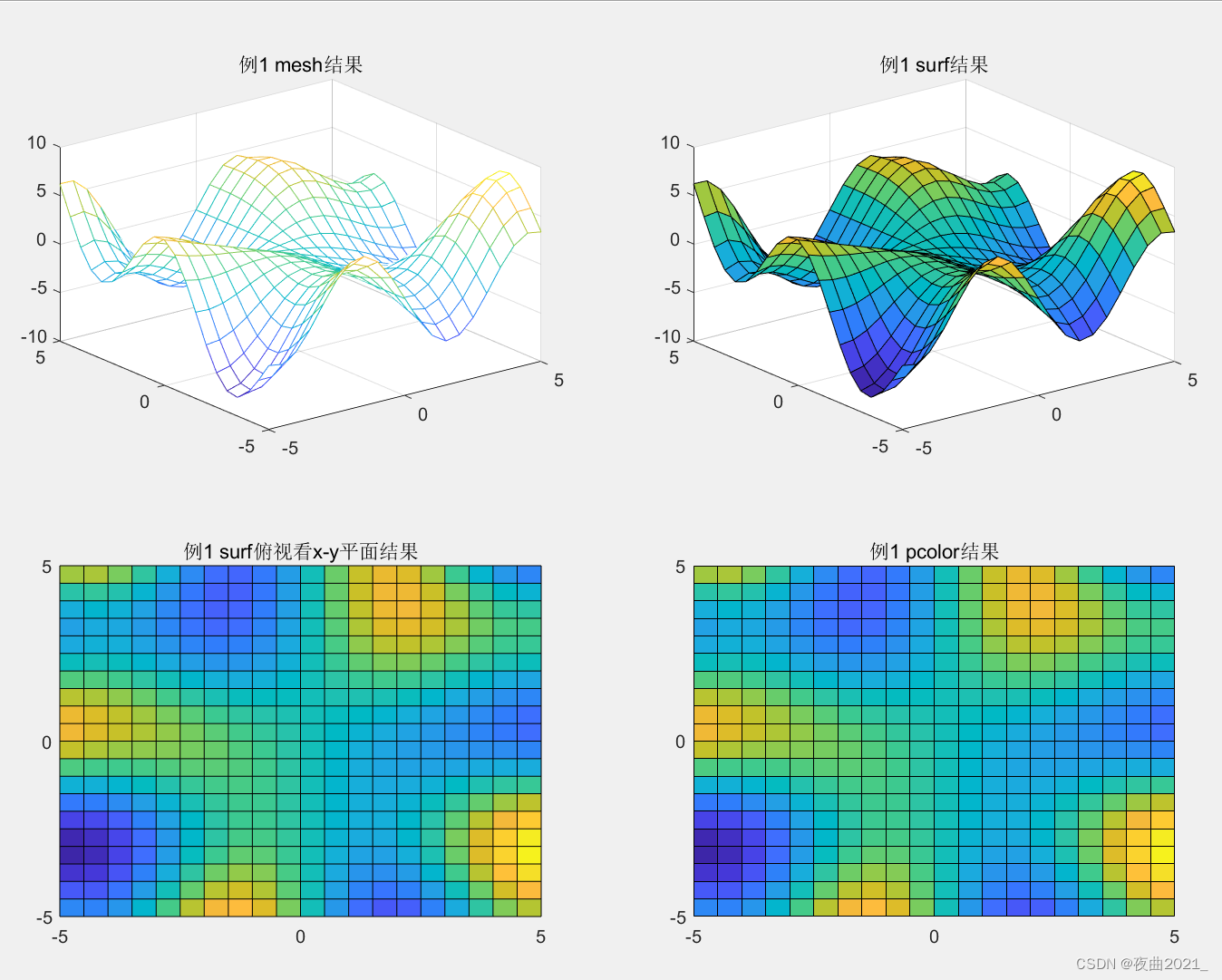

[X,Y] = meshgrid(-5:.5:5); %生成长和宽都是[-5,5]的网格坐标Z = Y.*sin(X) - X.*cos(Y); figure(1);set(gcf, 'unit', 'centimeters', 'position', [10 5 28 20]); subplot(221)mesh(X,Y,Z)title('例1 mesh结果') subplot(222)surf(X,Y,Z)title('例1 surf结果') subplot(223)surf(X,Y,Z)view(0,90)title('例1 surf俯视看x-y平面结果') subplot(224)pcolor(X,Y,Z)title('例1 pcolor结果')

结果：

举例2：

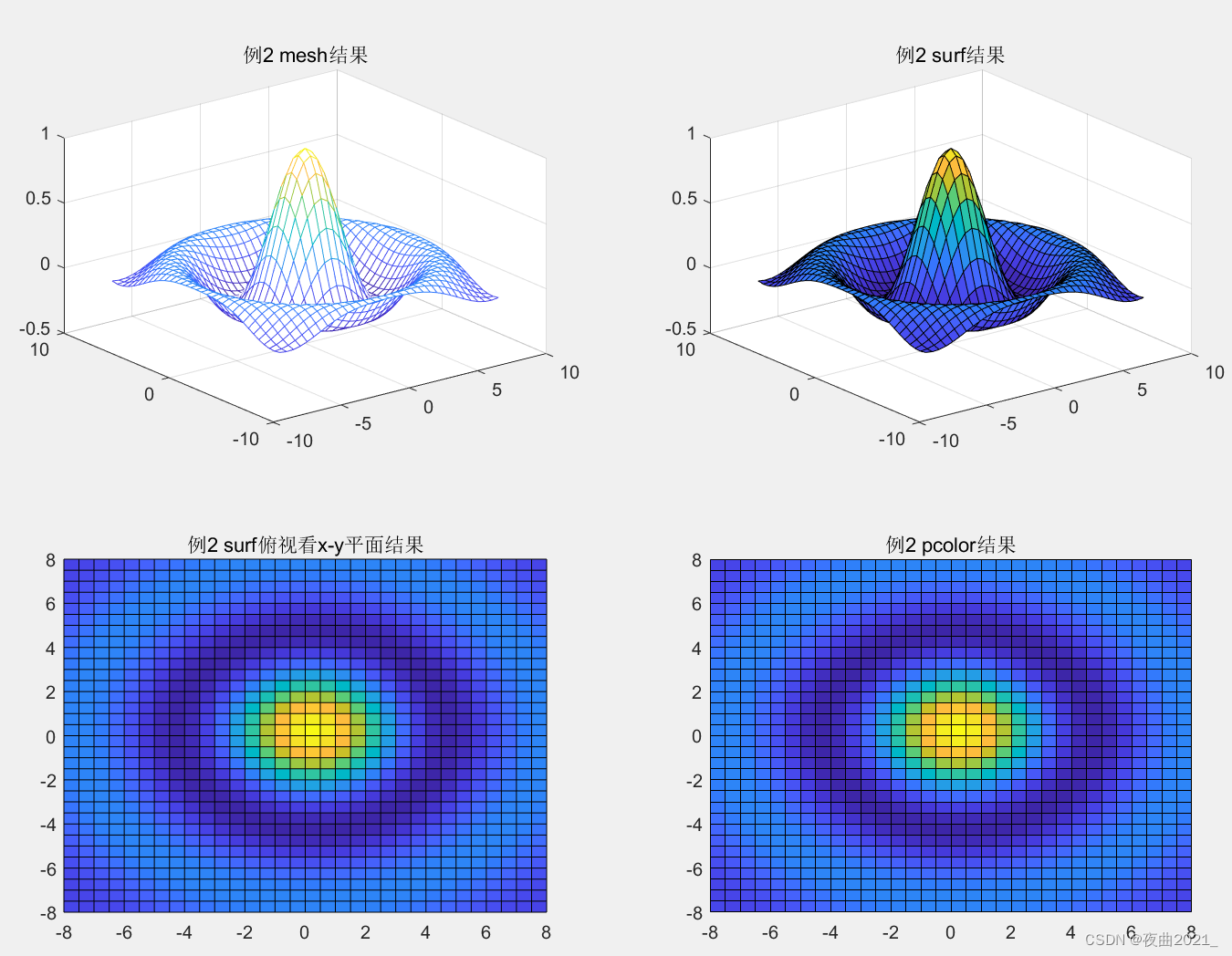

[X,Y] = meshgrid(-8:.5:8);R = sqrt(X.^2 + Y.^2) + eps;Z = sin(R)./R; figure(2);set(gcf, 'unit', 'centimeters', 'position', [10 5 28 20]); subplot(221)mesh(X,Y,Z)title('例2 mesh结果') subplot(222)surf(X,Y,Z)title('例2 surf结果') subplot(223)surf(X,Y,Z)view(0,90)title('例2 surf俯视看x-y平面结果') subplot(224)pcolor(X,Y,Z)title('例2 pcolor结果')

结果：
