使用MATLAB控制树莓派：玩转硬件编程

一、踩坑记录

• 环境只支持window系统；
• 树莓派开发版只支持B版；
• 树莓派需要使用MATLAB定制版镜像，且镜像和你安装的MATLAB的版本要对应；
• 下载时常会中断，导致下载不成功，所以建议夜间下载； 镜像下载地址：https://github.com/mathworks/Raspbian_OS_Setup/releases
• MATLAB支持包中有两个支持包，一个是MATLAB的支持包（用于在MATLAB中编写代码控制树莓派硬件），一个是simulink的支持包（进行simulink仿真），分别是： MATLAB Support Package for Raspberry Pi Hardware Simulink Support Package for Raspberry Pi Hardware
• MATLAB树莓派定制镜像安装好后，默认没有图形界面需要自行配置，具体操作如下;

  sudo apt-get update
  sudo apt-get install xorg -y
  sudo apt-get install lxde openbox -y
  sudo apt-get install pix=icons pix-plym-splash rpd-wallpaper -y
  sudo apt-get install raspberrypi-ui-mods -y

• 使用MATLAB操作树莓派时，GPIO引脚与wiringPi不一样

二、具体安装步骤

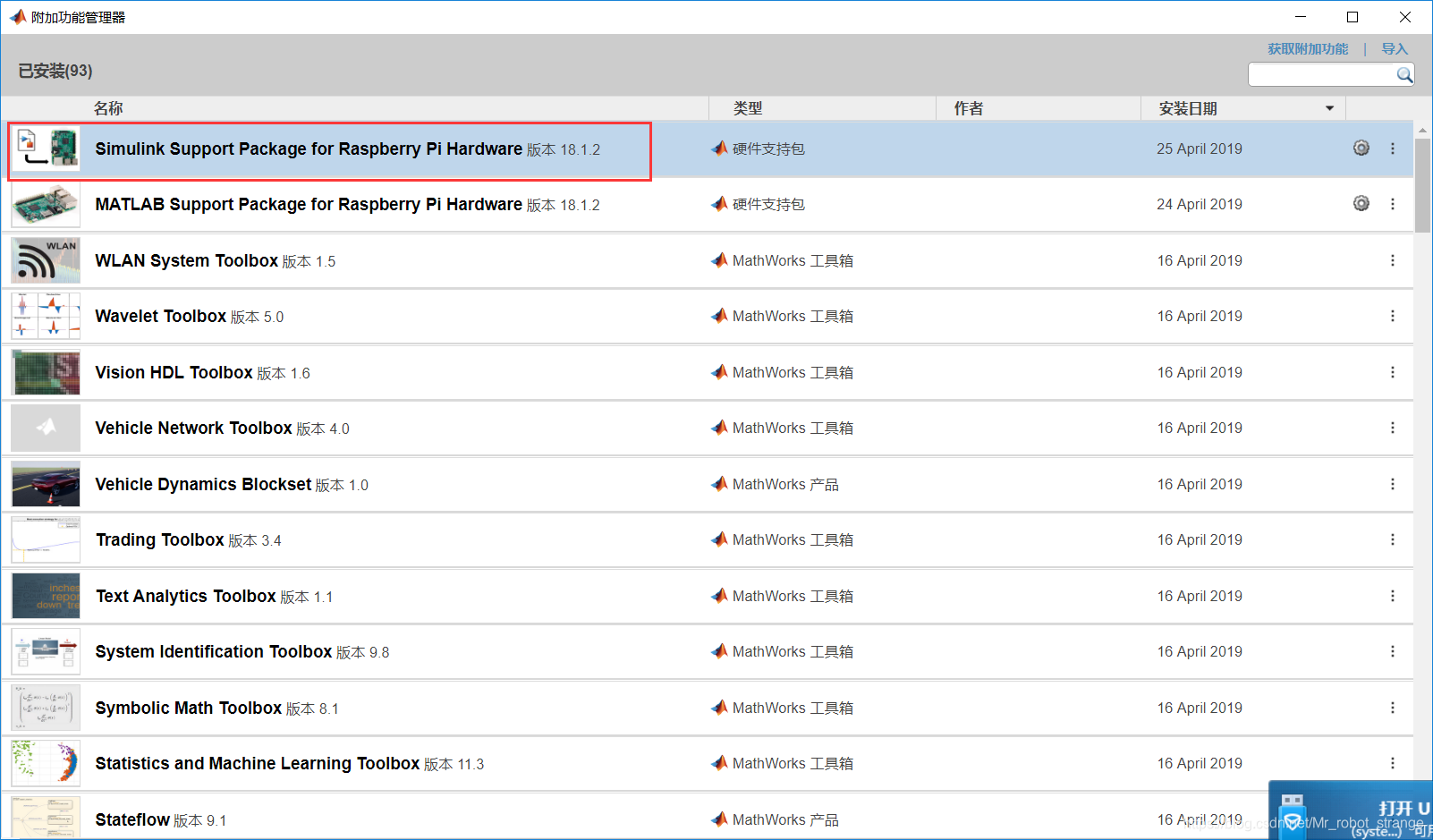

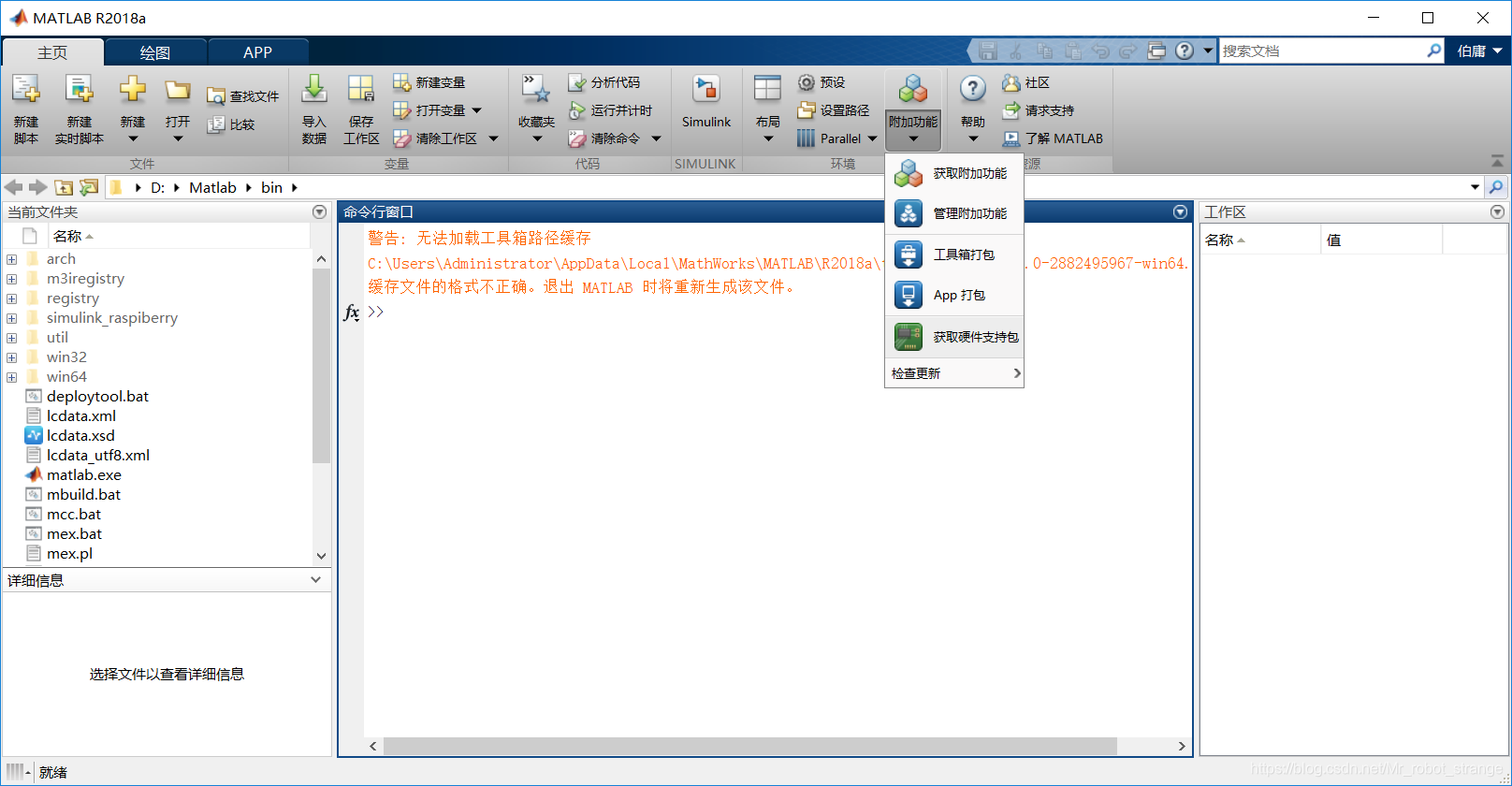

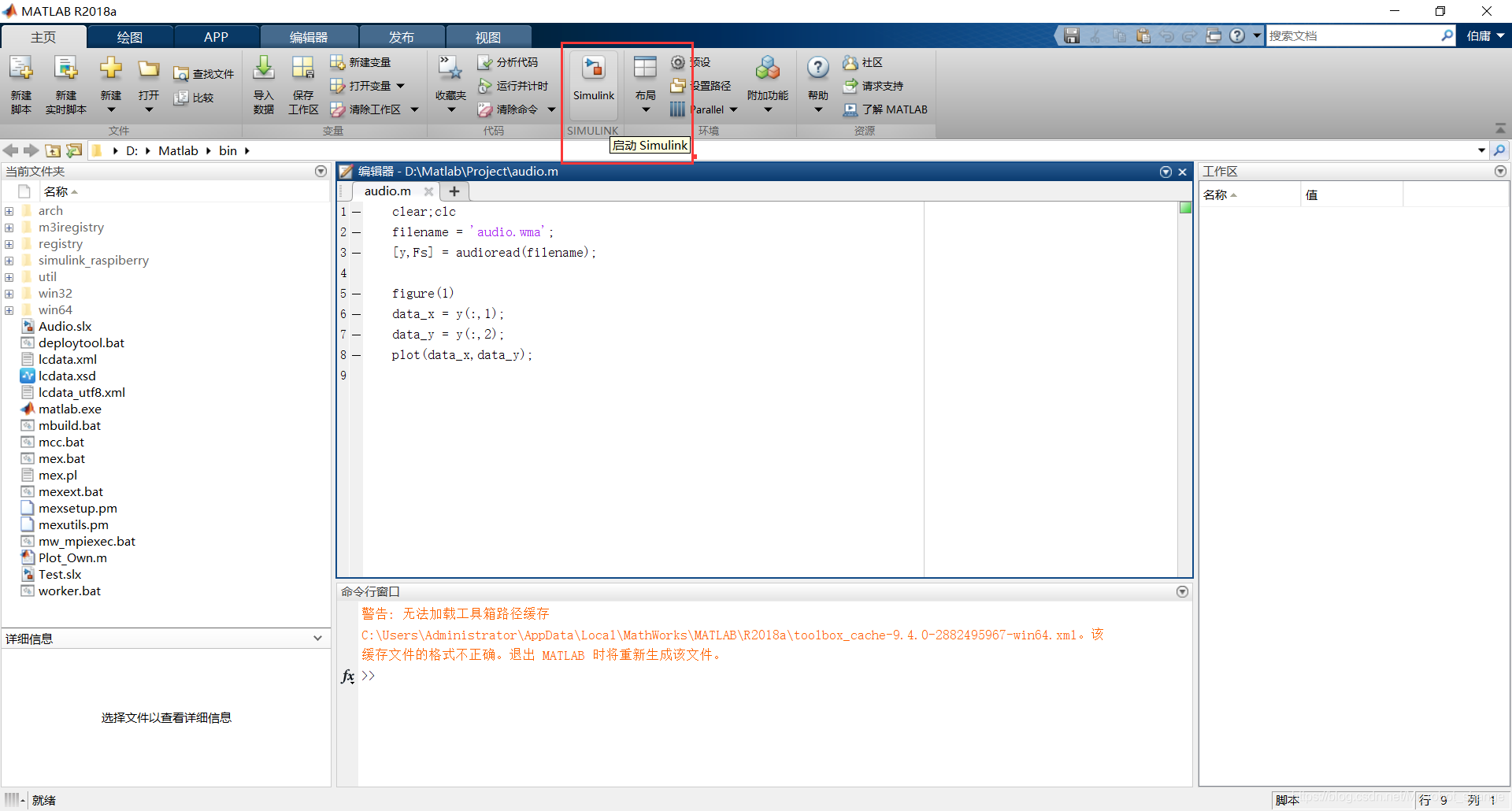

2.1、安装硬件支持包

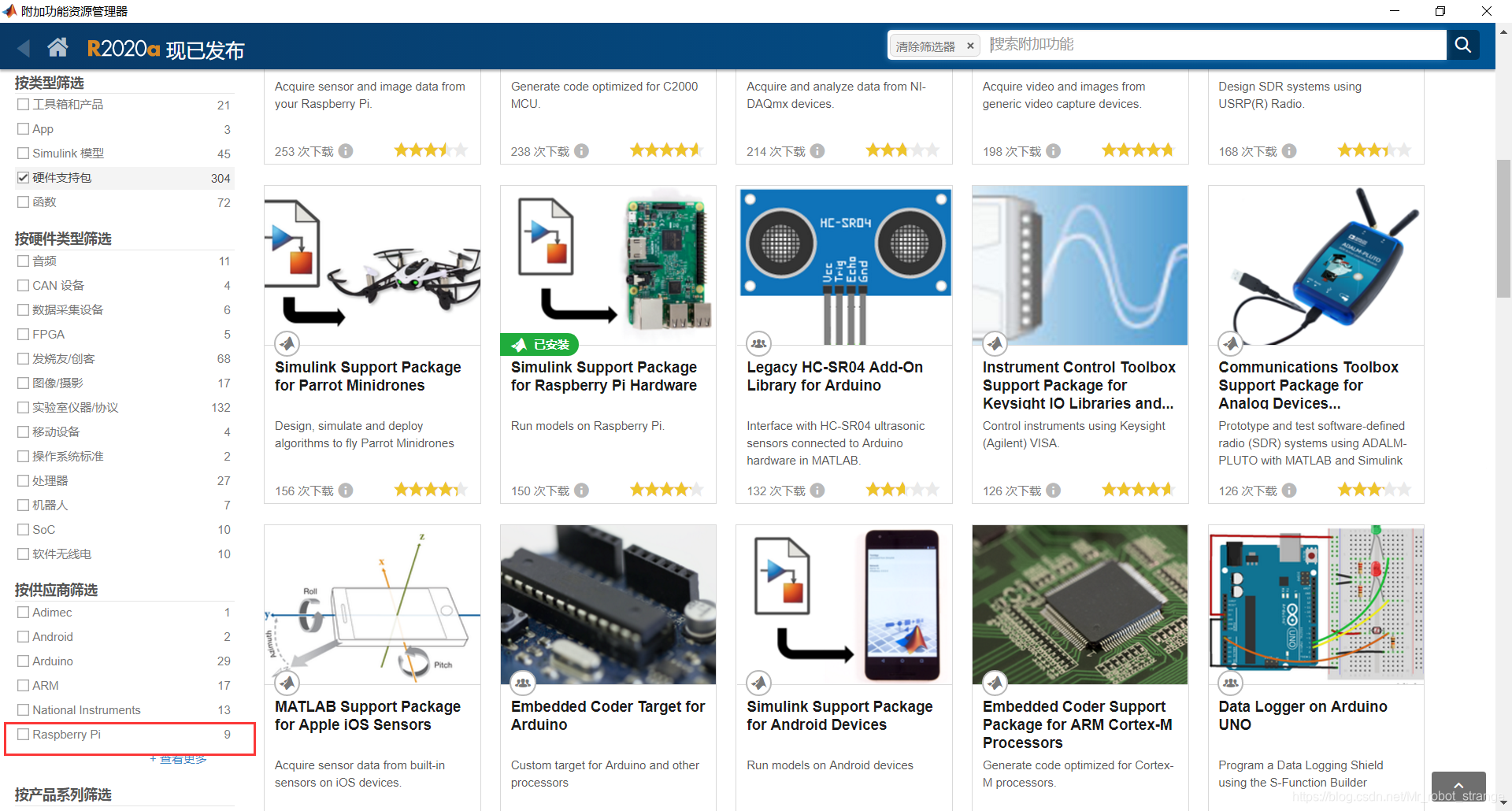

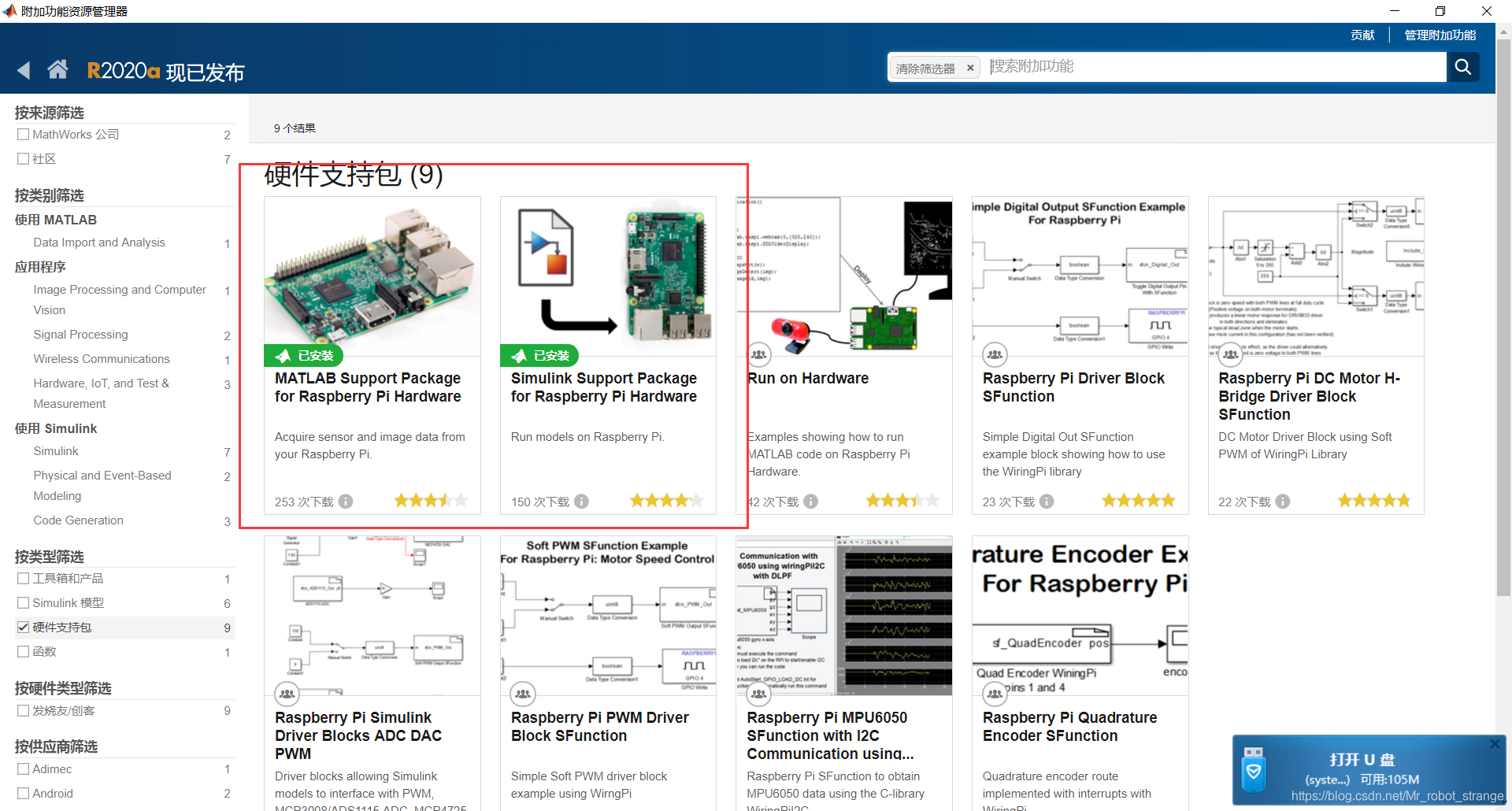

2.2、找到树莓派支持包并安装

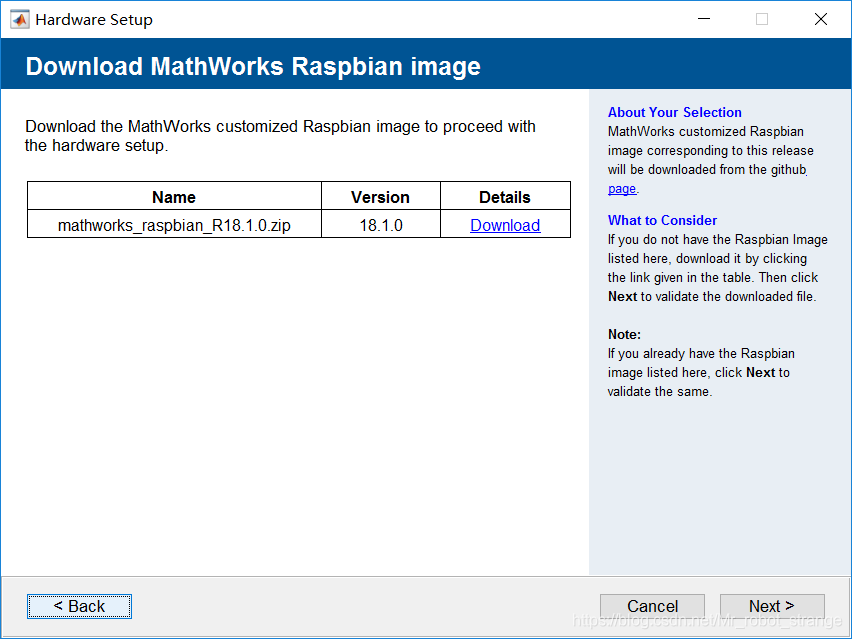

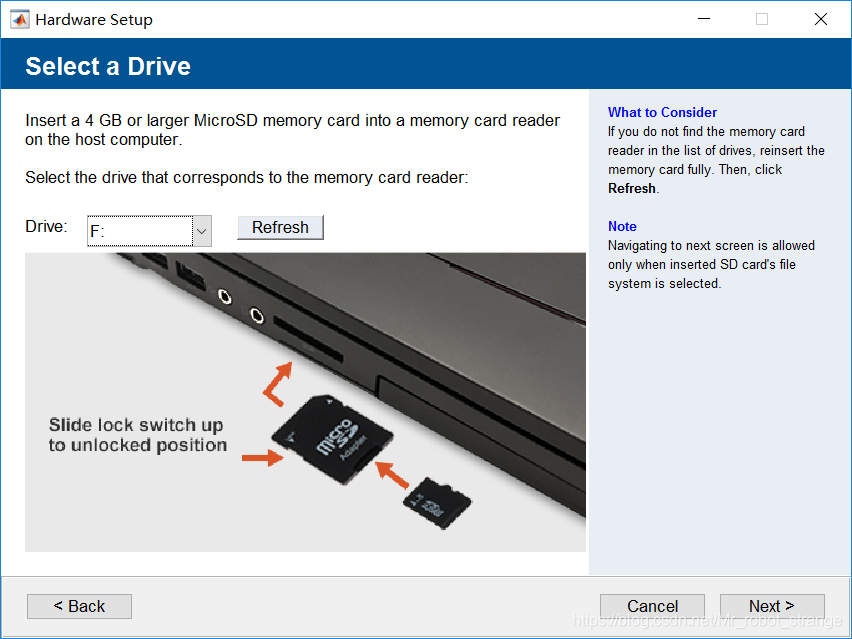

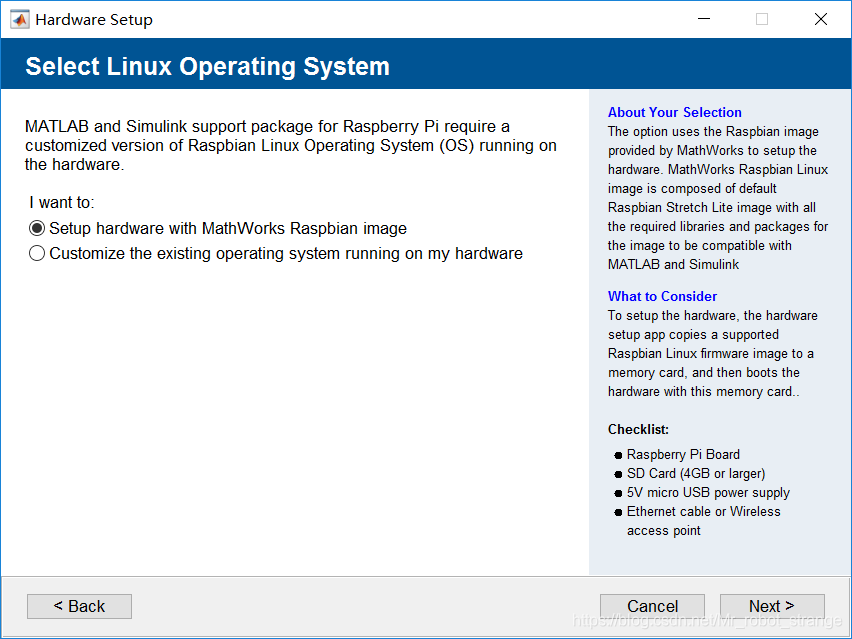

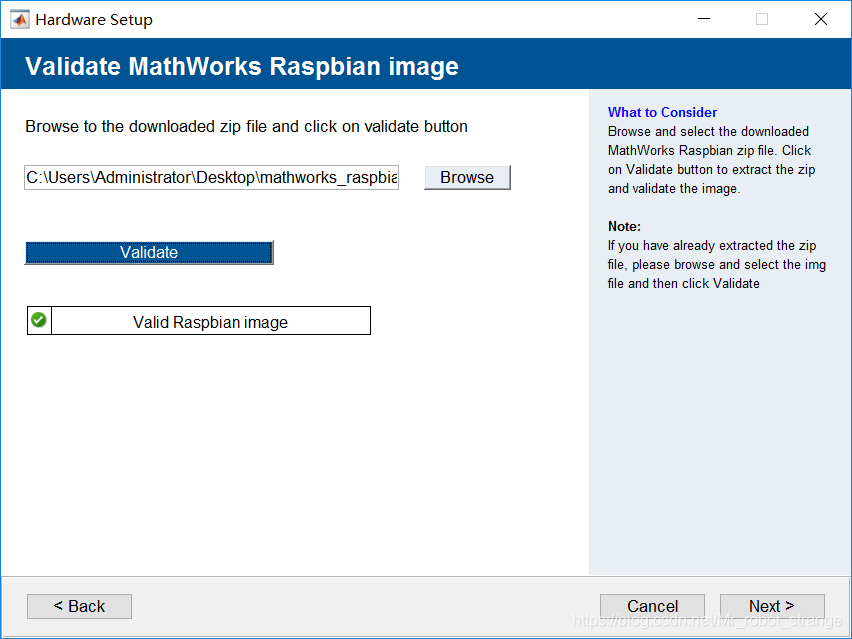

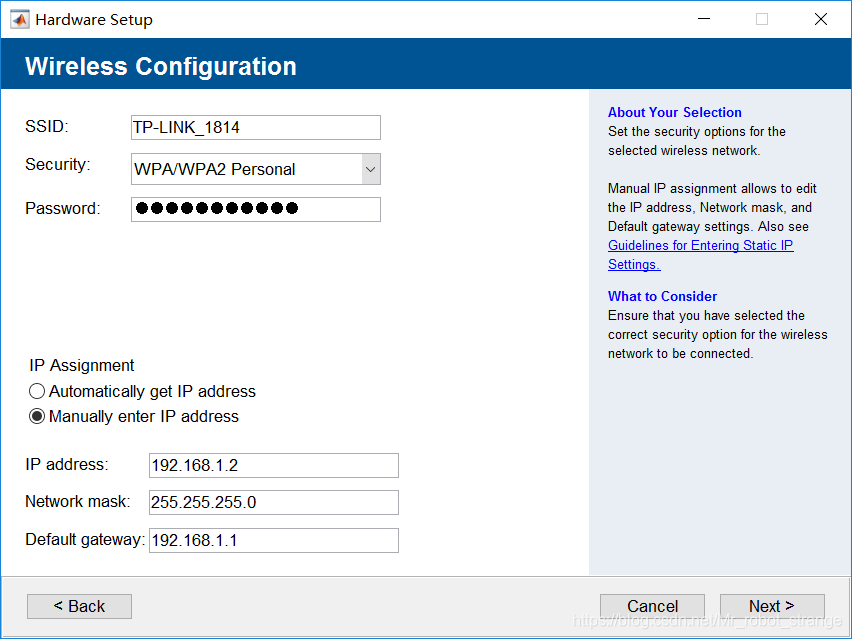

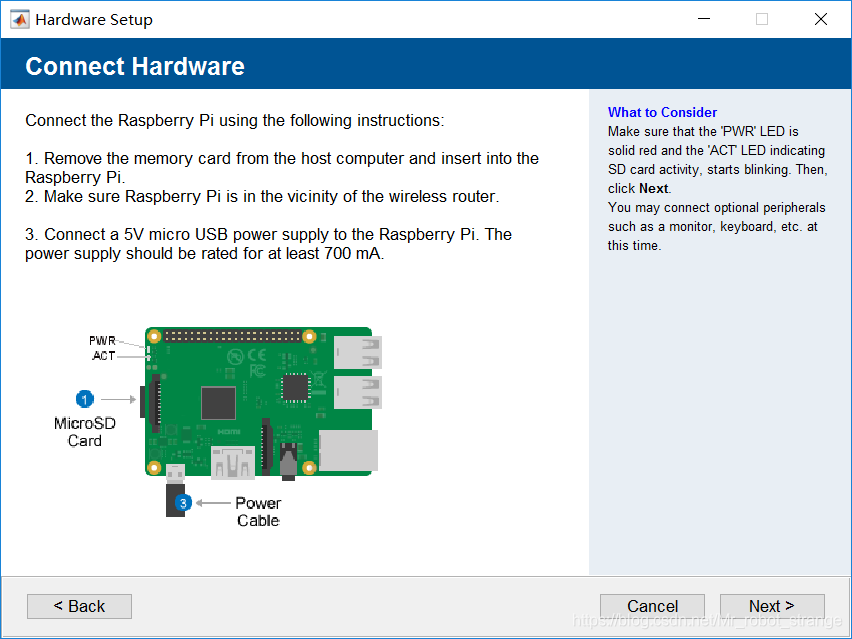

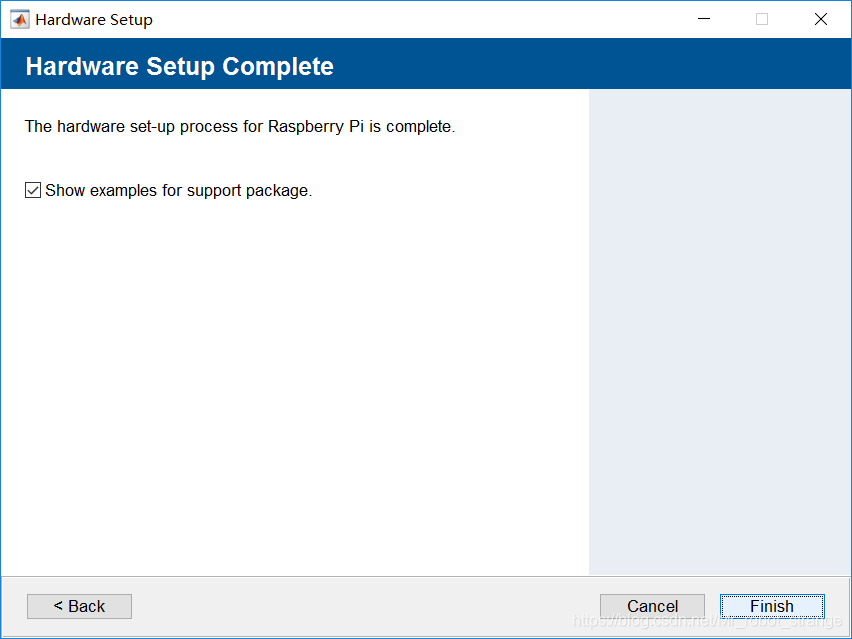

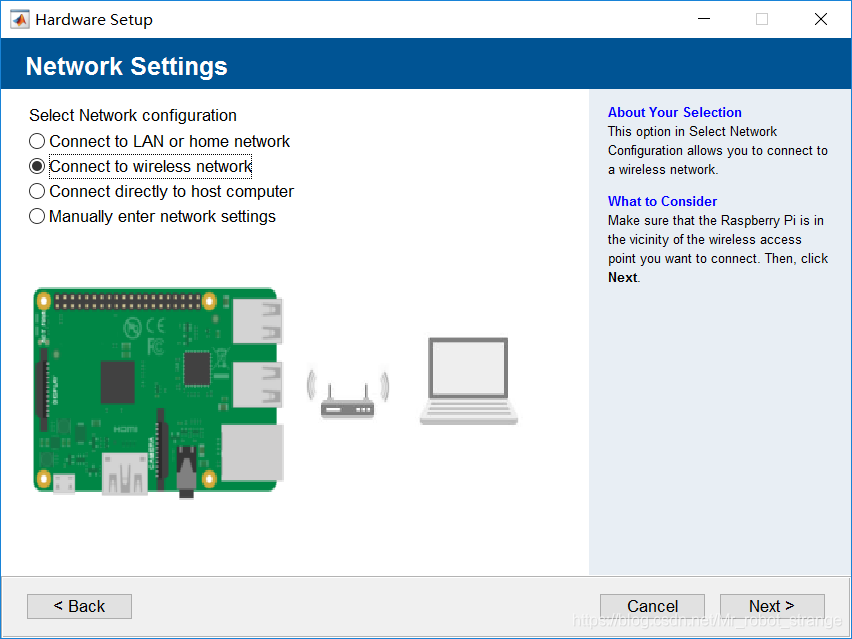

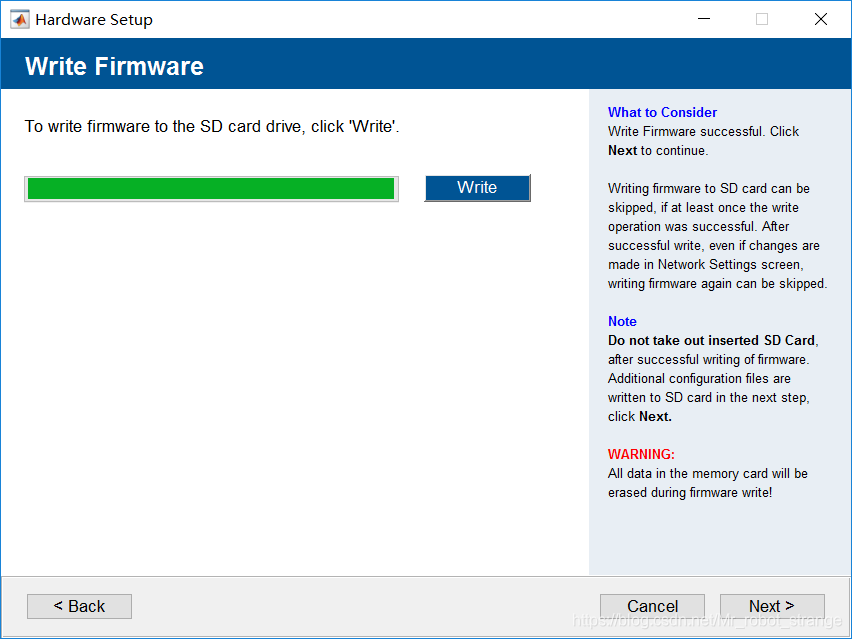

2.3、开始烧录镜像

：

：

：

：

：

：

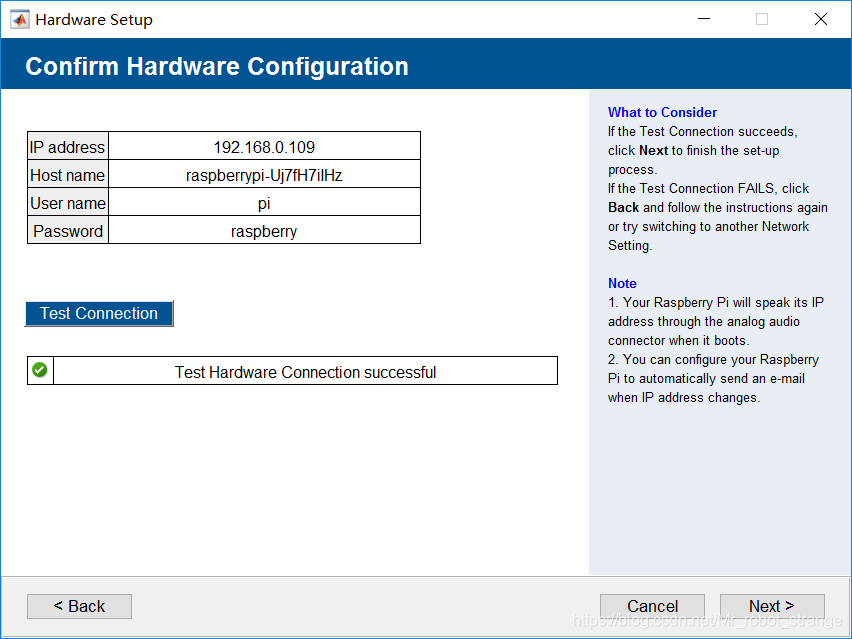

注意：稍微等一会再点Next，给树莓派启动时间

：

：

三、具体使用步骤

3.1、安装MATLAB Support Package for Raspberry Pi Hardware

1、GPIO操作

mypi=raspi(‘192.168.0.10’,'pi,‘123456’); //创建树莓派对象mypi mypi.AvailableDigitalPins; //查看树莓派可使用GPIO引脚 showPins(mypi); //显示树莓派引脚图 configureDigitalPin(mypi,4,‘input’); //初始化GPIO4为输入 readDigitalPin(mypi,4); //从GPIO4读取 configureDigitalPin(mypi,7,‘output’); //初始化GPIO4为输入 writeDigitalPin(mypi,7,1); //从GPIO4读取

：

mypi=raspi('192.168.0.10','pi,'123456');
configureDigitalPin(mypi,7,'output');
while(true)
writeDigitalPin(mypi,7,1);
pause(0.5);
writeDigitalPin(mypi,7,0);
pause(0.5)
end

2、UART操作

mypi=raspi(‘192.168.0.10’,‘pi,‘123456’); //创建树莓派对象mypi myserialdevice=serialdev(mypi,’/dev/ttyAMA0’); //创建串口对象myserialdevice，默认115200 8 n 1 myserialdevice=serialdev(mypi,’/dev/ttyAMA0’,115200,8,‘none’,1); write(myserialdevice,[10 12],‘uint16’); //通过串口发送一个数组,默认是uint8 output=read(myserialdevice,100); //通过串口读取数据 使用串口控制台 system(mypi,‘sudo rpi-serial-console enable’); system(mypi,‘sudo shutdown -r now’); clear mypi;

3、I2C操作

mypi = raspi(‘192.168.0.10’,'pi,‘123456’); //创建树莓派对象mypi mypi.AvailableI2CBuses; //看出I2C设备 mypi.I2CBusSpeed; //查看I2C总线速率 addr = scanI2CBus(mypi,‘i2c-1’); //获取挂载在I2C总线的I2C设备地址 addr= 0x62 i2cdac = i2cdev(mypi,‘i2c-1’,char(addr)); write(i2cdac,4092); read(i2cdac,1); writeRegister(i2cdac,3,hex2dec(‘08’),‘uint16’); //想寄存器3中写入十六进制08 readRegister(i2cdac,3); disableI2C(mypi); //关闭I2C引脚使能，使用GPIO enableI2C(mypi,400000); //使能I2C，并将总线速率设为400000

4、SPI操作

mypi = raspi(‘192.168.0.10’,'pi,‘123456’); //创建树莓派对象mypi enableSPI(mypi); //使能SPI mypi.AvailableSPIChannels; //获取通道 myspidevice = spidev(mypi,‘CE1’,0); //创建SPI对象myspidevice out = writeRead(myspidevice,[hex2dec(‘08’) hes2dec(‘D4’)]); //读写SPI设备

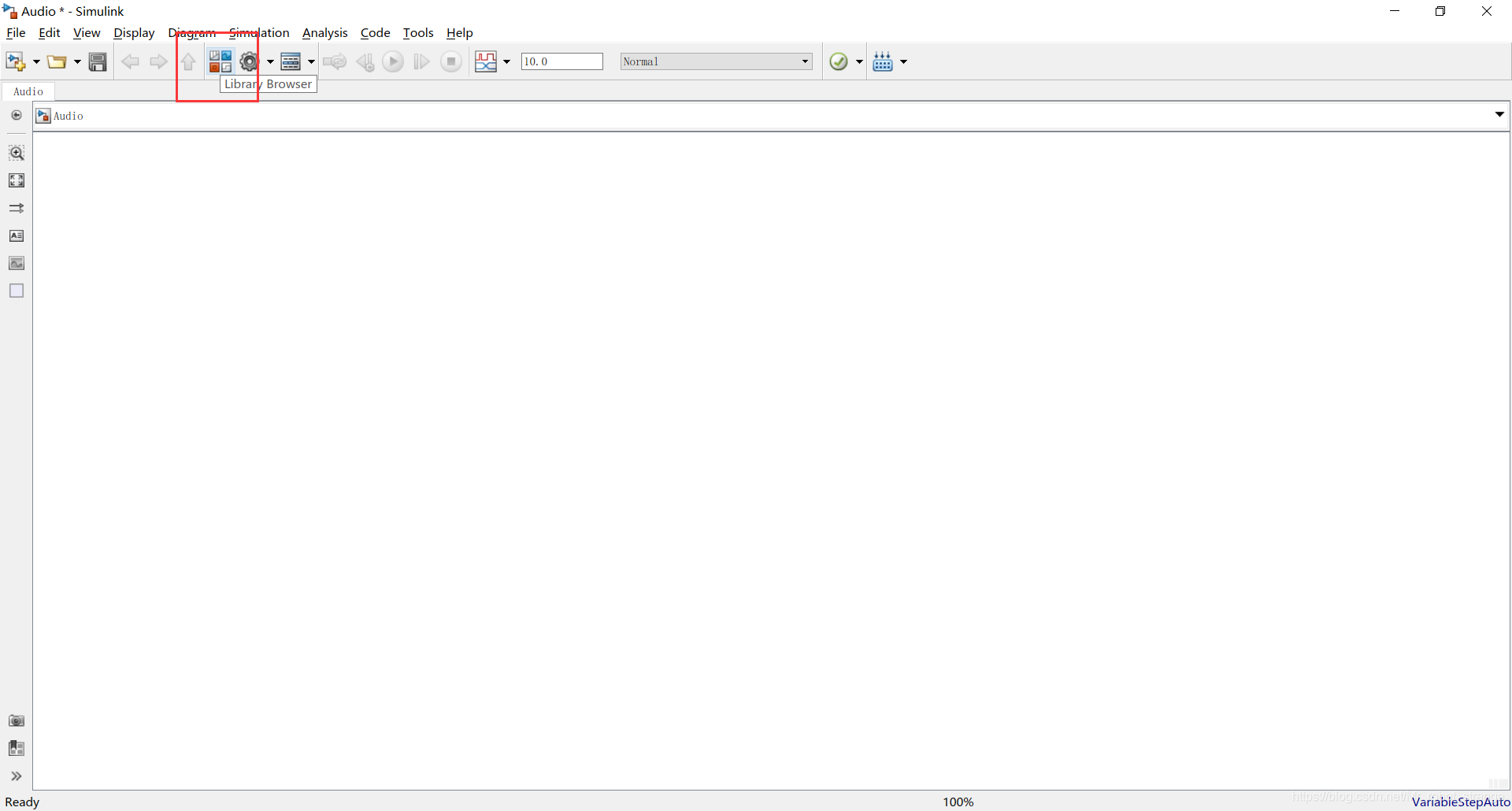

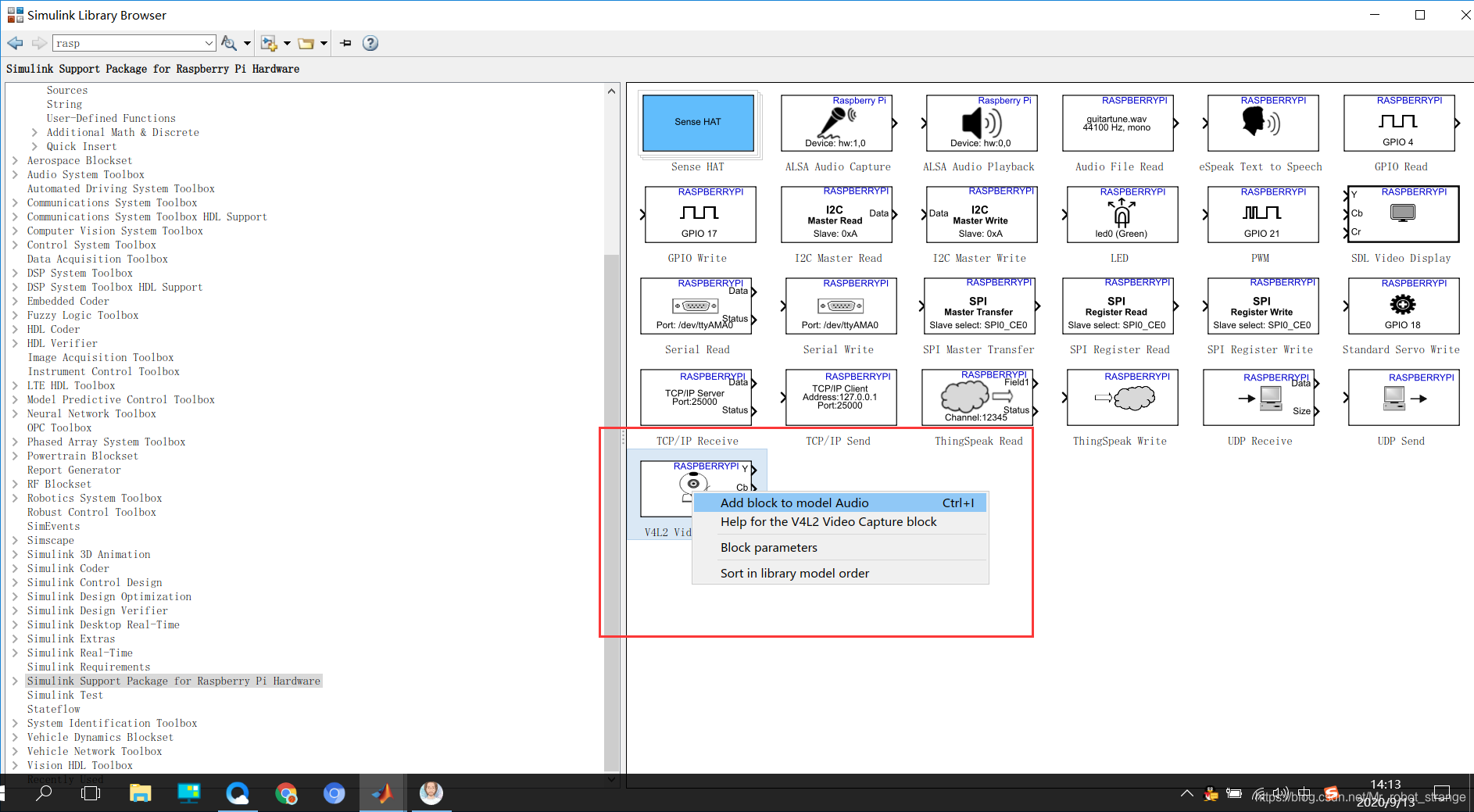

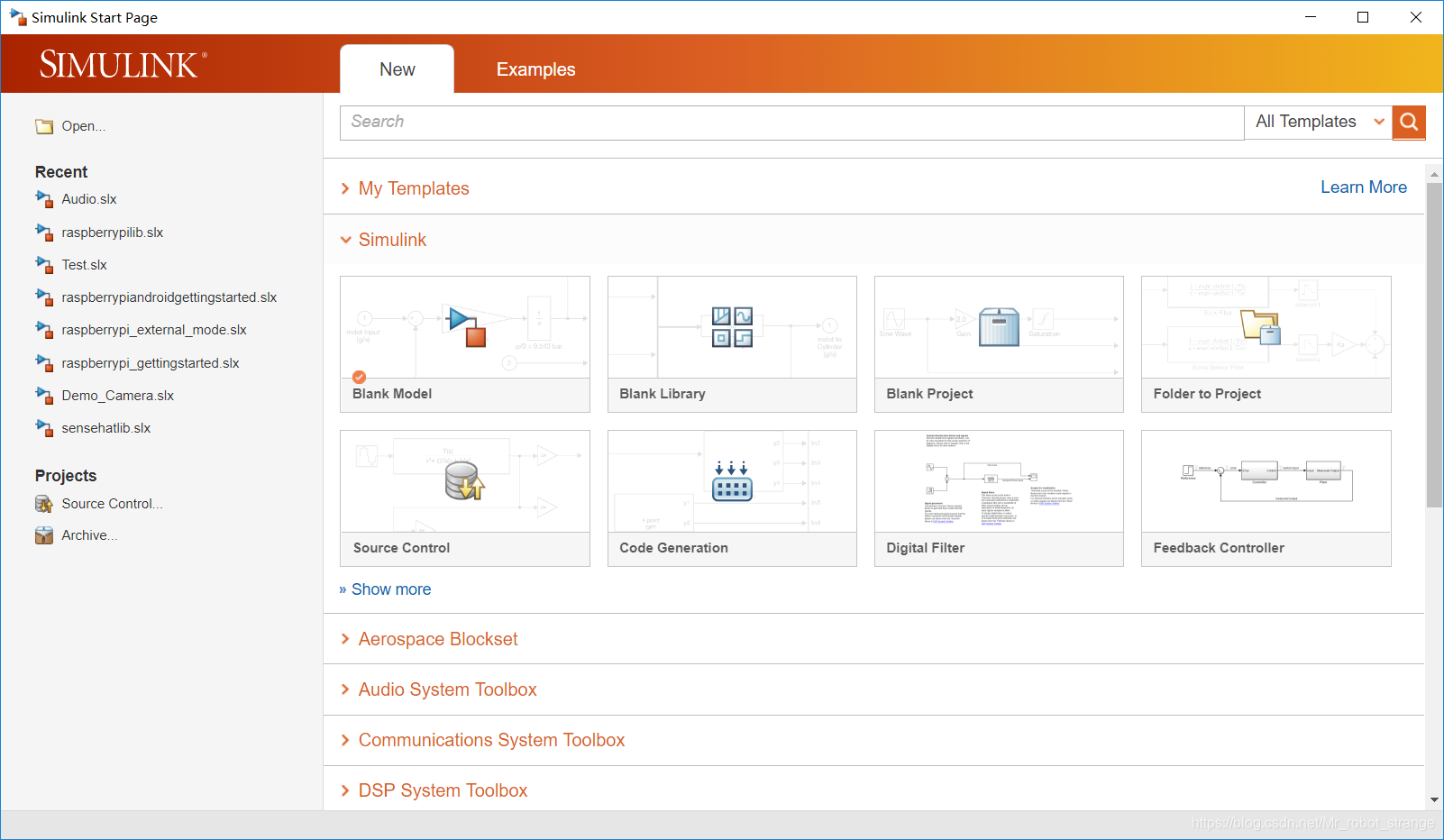

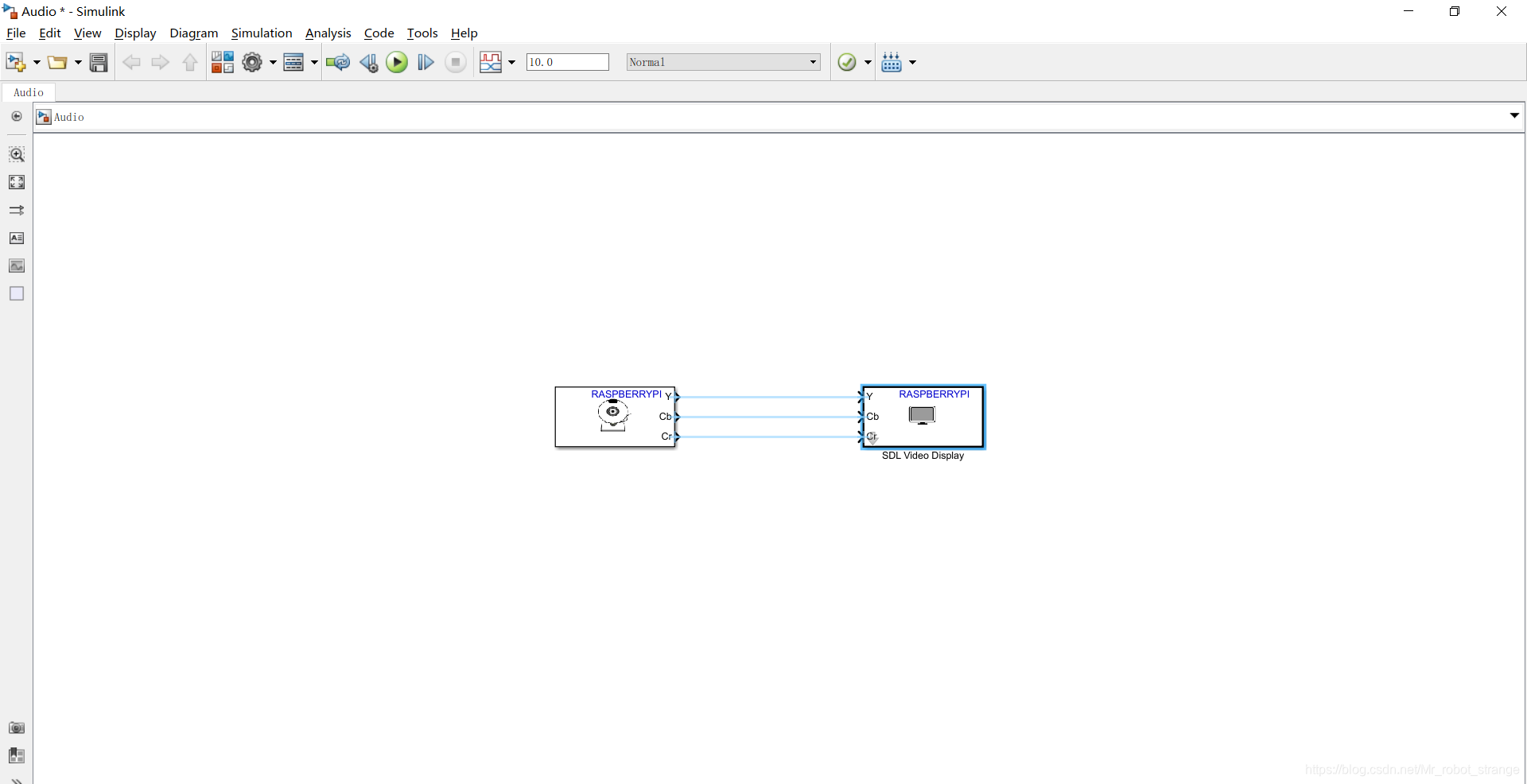

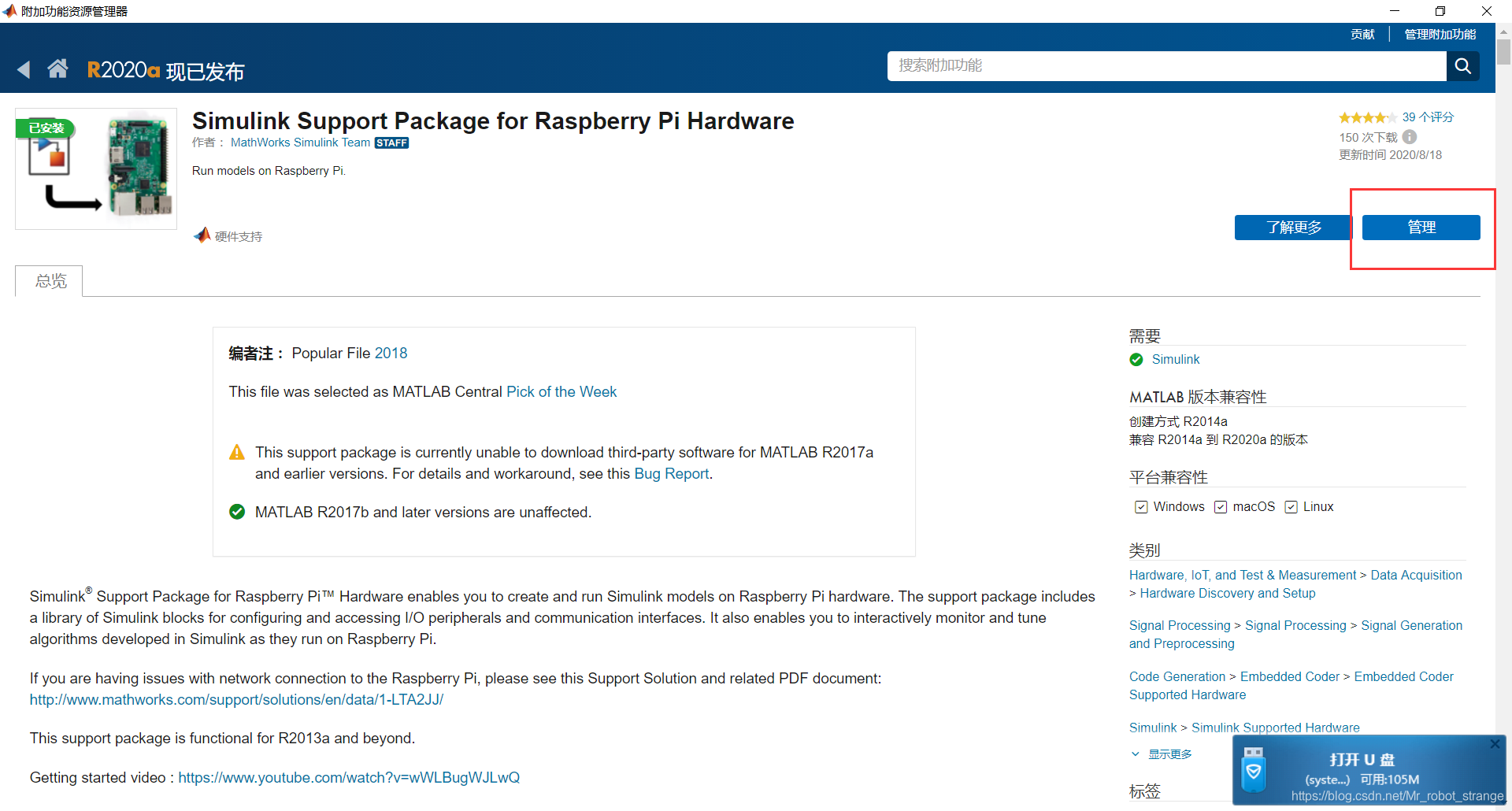

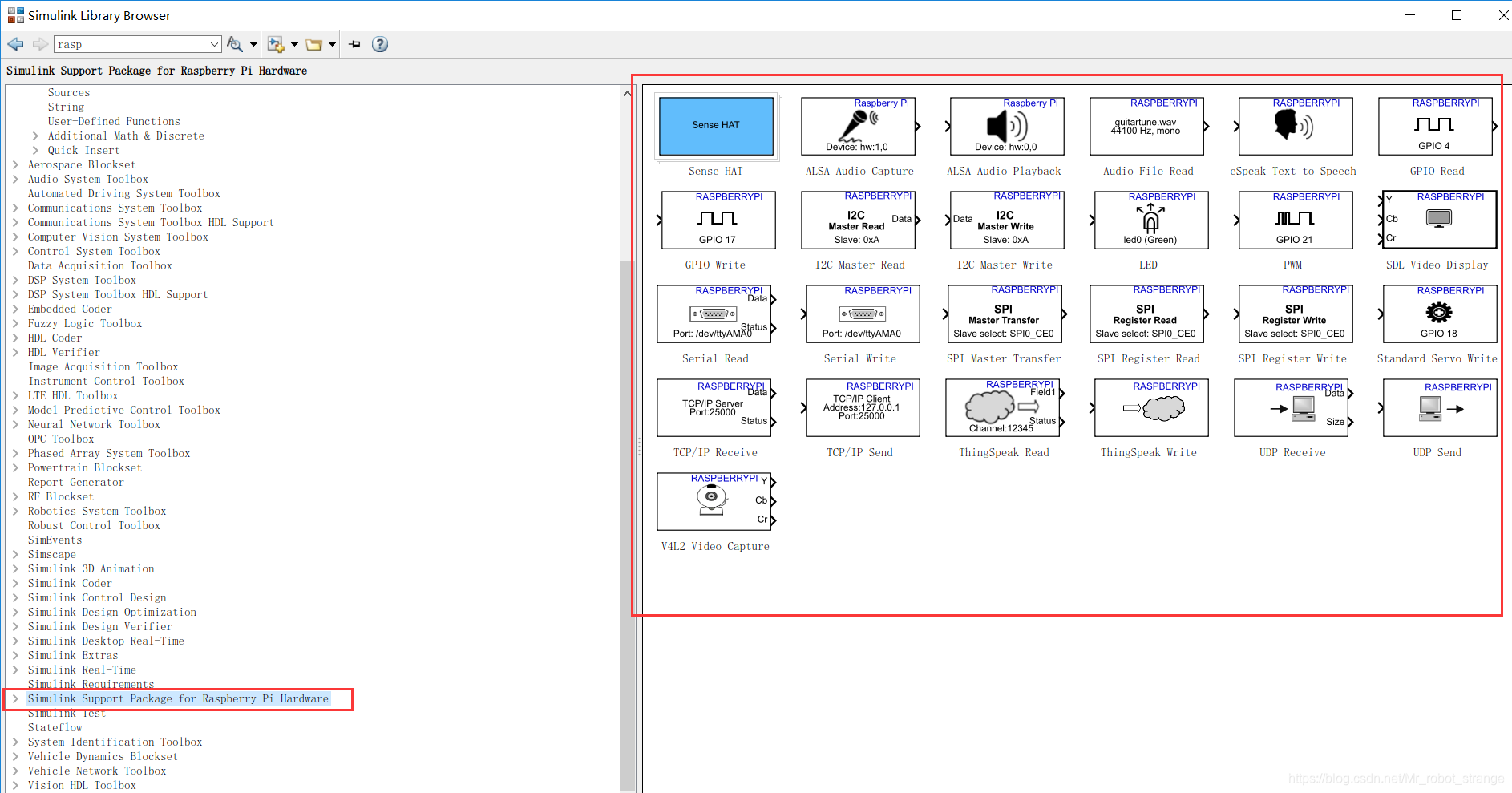

3.2、安装Simulink Support Package for Raspberry Pi Hardware

：

：

：

：

：

：

：

：

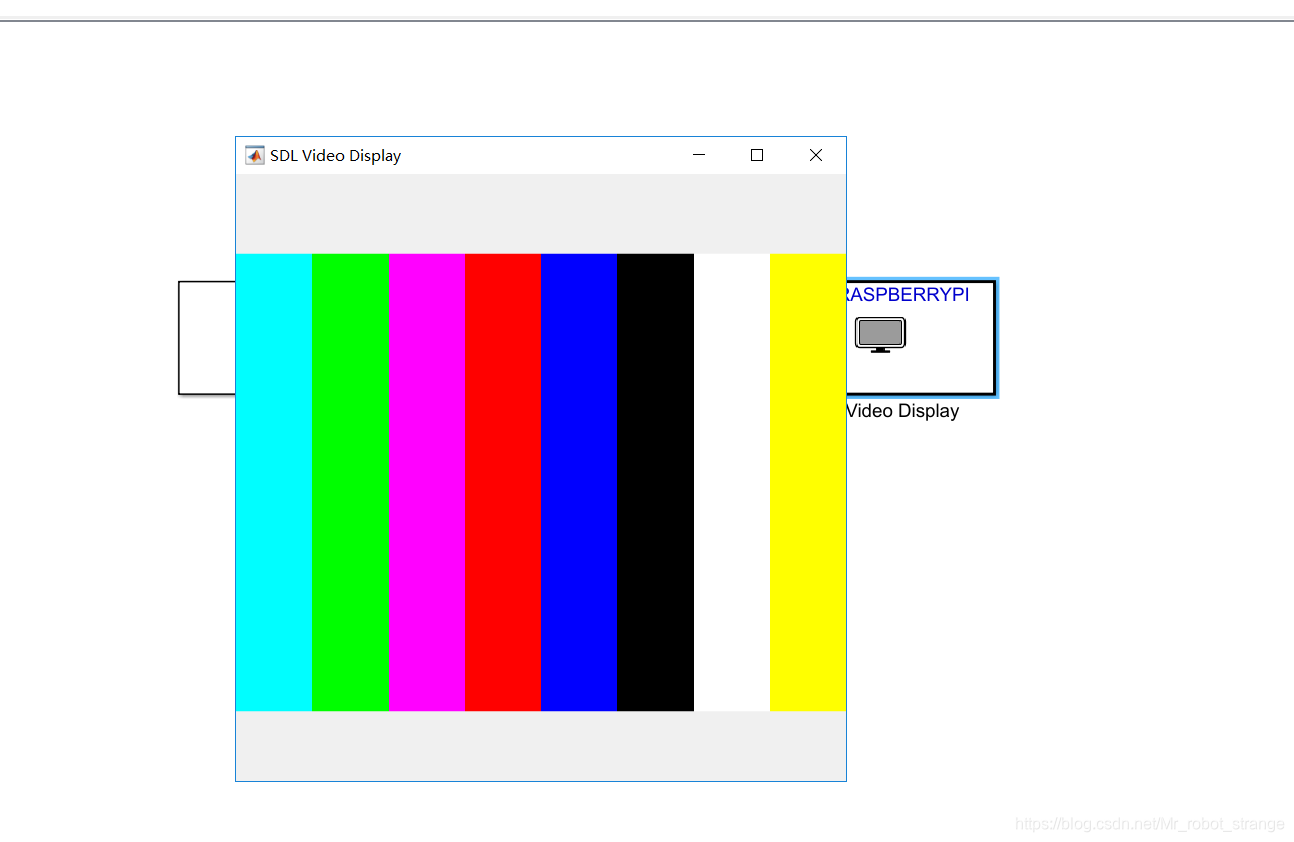

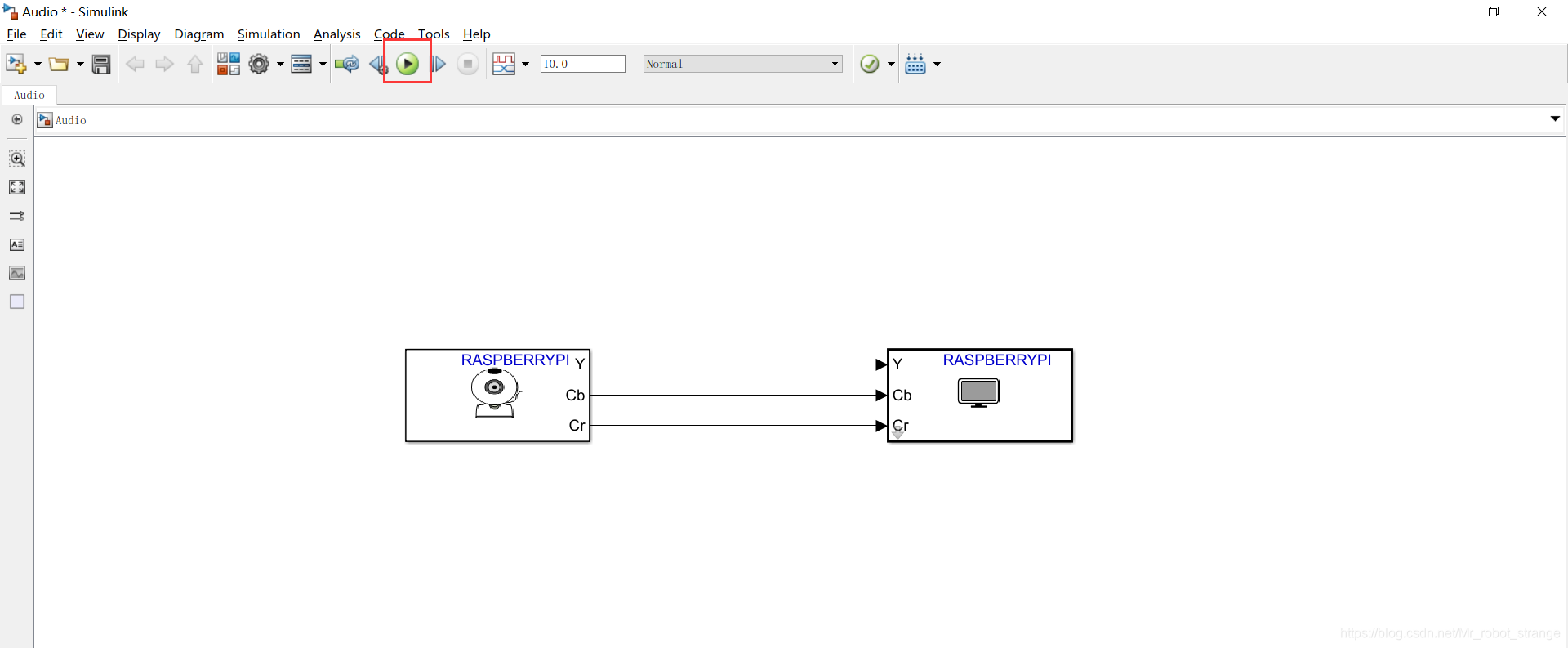

（因为我手边没有摄像头，所以树莓派没有接摄像头，故没有视频信号）

四、官方资料

基于Simulink的树莓派开发板教程
