HyperMesh生成实体(Solid)的多种方法详解

Hypermesh生成solid的方法

• 思路
• 步骤

最近遇到了这样的问题，突然想起用了 CSDN 这么久没记录什么东西，正好这个教程要写给别人，就在这里也记录一下。

思路

通过对体网格或者面网格使用face功能，得到物体表面的网格，利用表面二位网格生成面，再利用面包围生成体，导出 igs 文件或x_t文件，用solidworks打开即可得到 三维模型 文件。

步骤

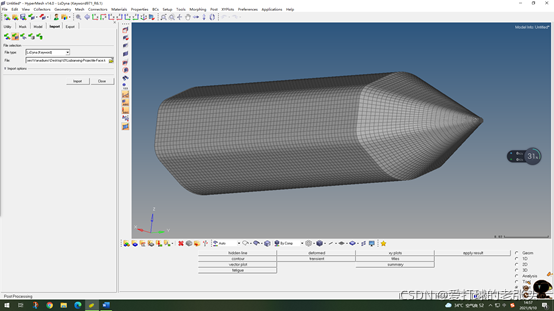

1.导入模型

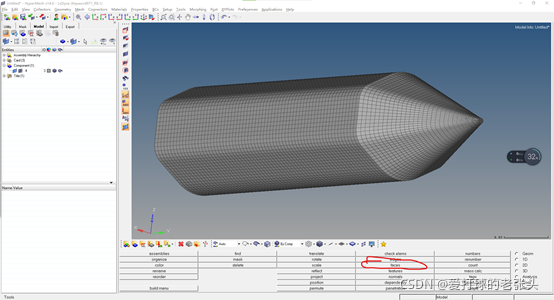

   2.点选face功能

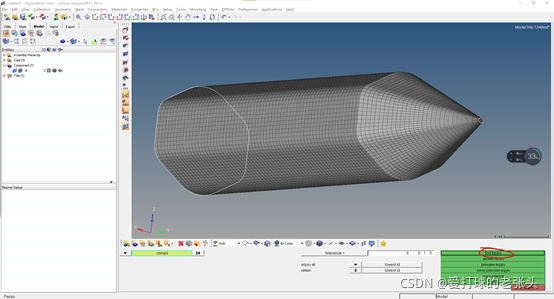

   3.选定component，点击find faces

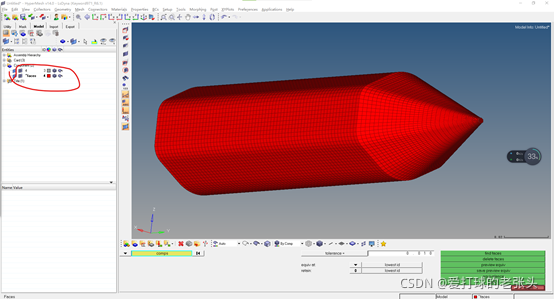

   4.这里生成的就是表面网格

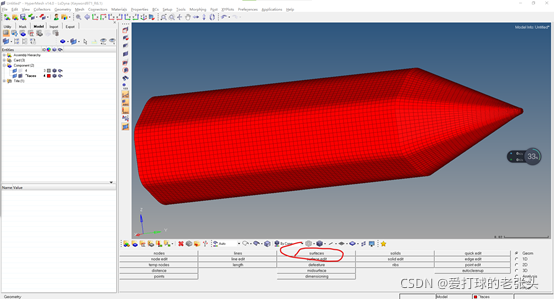

   5.隐藏其他component，点击surface功能

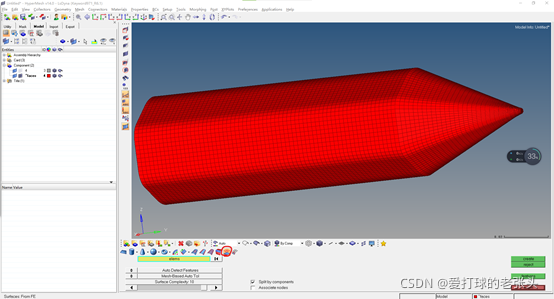

6.点选【From FE】功能，从网格建立面，选定网格后（选定后网格变白），点击create（可依据实际情况更改其他设置）。

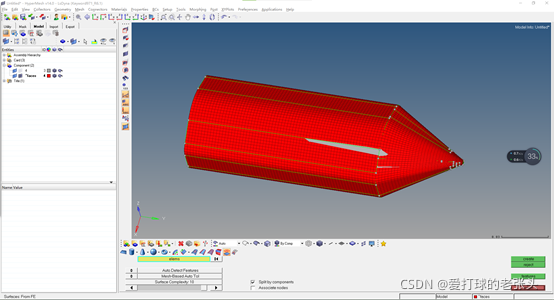

7.生成面后

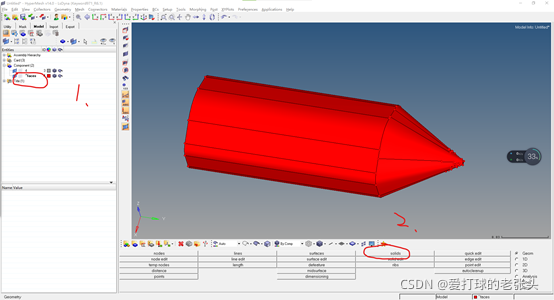

8.新生成的面也保存在刚才的component中，点击隐藏网格，可以看到新生成的面，点击solid功能。

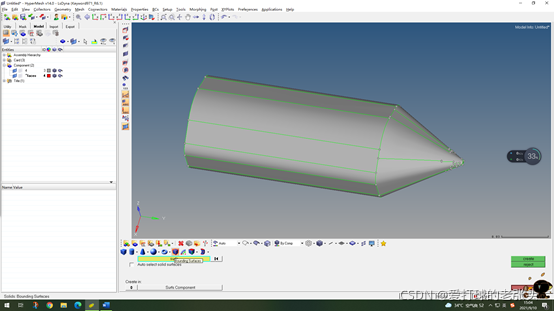

9.选定bounding surfaces功能，利用闭合的面创建solid。如果曲面较为复杂，可能会产生不闭合的情况，这样一般无法生成solid，需要修补。

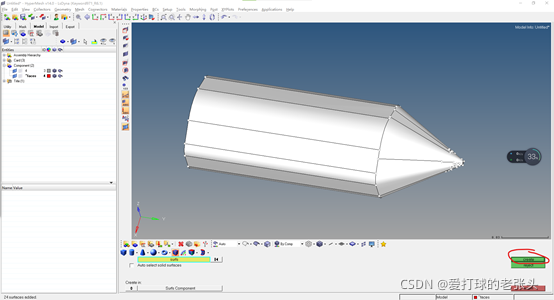

10．选定面后，点击create生成solid。

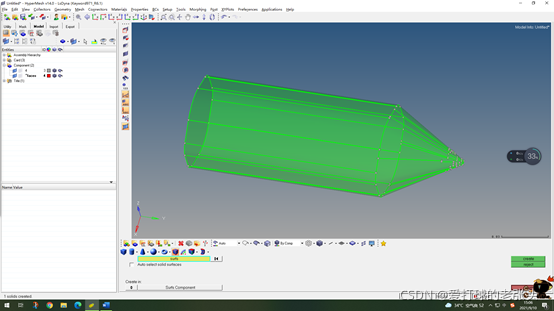

11.生成solid成功。

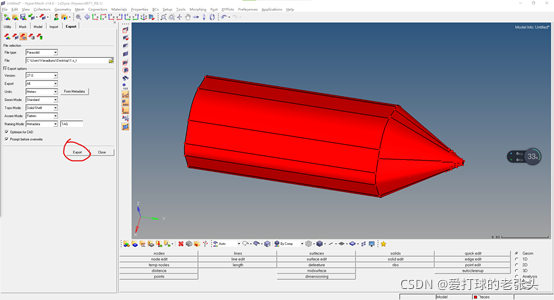

12.删除网格和面等其他不需要的几何元素后，即可导出成igs、x_T等几何模型文件了（ Hypermesh 无法导出stl文件）。
