ArcEngine对影像拉伸显示：遥感图像增强方法

最近开始学习ArcEngine对遥感影像处理的方法，对于影像的显示是最基本的。有用过Arcmap的童鞋都会有这样的经验：当一幅影像没有拉伸时其在Arcmap里显示都是一片的灰色，要使其正常显示需要对其拉伸处理，最近在网上也进行相关 信息 的查找，一般都只是针对半波段进行的拉伸，也可以赋予不同的颜色通道，一般单波段通常拉伸到0～255从黑到白，以下是对单波段数据拉伸的代码显示（其他网站上也会找到）：

      public IRasterRenderer StretchRenderer_SigleBand(ESRI.ArcGIS.Geodatabase.IRaster raster, esriRasterStretchTypesEnum sketchType)

           {

               try

               {

                   //定义拉伸颜色条

                   IRgbColor pFromColor = new RgbColorClass();


                   pFromColor.Red = 0;

                   pFromColor.Green = 0;

                   pFromColor.Blue = 0;

                   IRgbColor pToColor = new RgbColorClass();



                   pToColor.Red = 255;

                   pToColor.Green = 255;

                   pToColor.Blue = 255;

                   //create the color ramp

                   IAlgorithmicColorRamp pRamp = new AlgorithmicColorRampClass();

                   pRamp. Size = 255;

                   pRamp.FromColor = pFromColor;

                   pRamp.ToColor = pToColor;

                   bool createColorRamp;



                   pRamp.CreateRamp(out createColorRamp);

                   //产生拉伸通道

                   IRasterStretchColorRampRenderer pStrechRenderer = new RasterStretchColorRampRendererClass();

                   IRasterRenderer pRasterRenderer = (IRasterRenderer)pStrechRenderer;



                   //set the renderer properties

                   IRaster pRaster = raster;

                   pRasterRenderer.Raster = pRaster;

                   pRasterRenderer.Update();


                   pStrechRenderer.BandIndex = 0;

                   pStrechRenderer.ColorRamp = pRamp;

                   //set the stretch type

                   IRasterStretch pStretchType = (IRasterStretch)pRasterRenderer;

                   //设置不同的拉伸方法

                   pStretchType.StretchType = sketchType;

                   pStretchType.StandardDeviationsParam = 2;
return pRasterRenderer;



               }

               catch (System.Exception ex)

               {

                   System.Diagnostics.Debug.WriteLine(ex.Message);

                   return null;

               }

           }

实验结果：

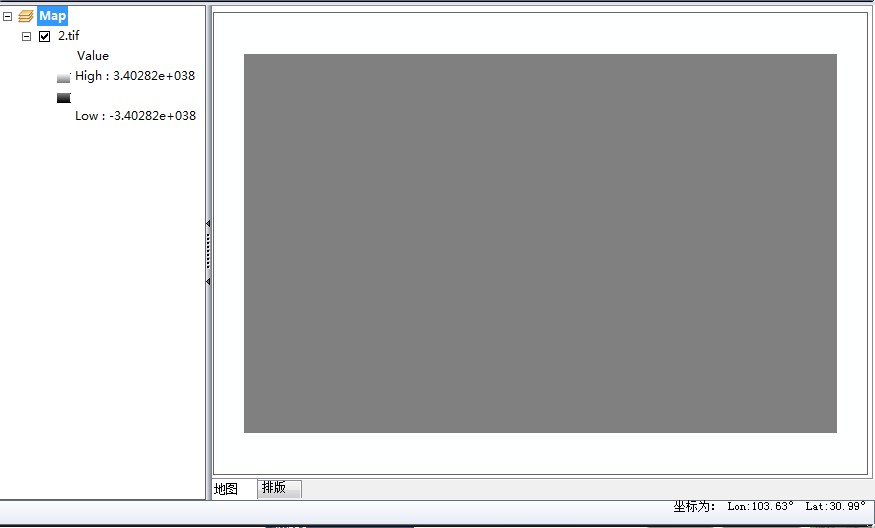

拉伸前：

拉伸后：

但遥感也有很多处理多波段的，找了很久，发现使用IRasterRGBRenderer这个接口，以下是具体代码：

//////////////////////////////////////////////////////////////////////////

           public IRasterRenderer StretchRenderer_MultiBand(ESRI.ArcGIS.Geodatabase.IRaster raster, esriRasterStretchTypesEnum sketchType)

           {

               try

               {


                   IRasterRenderer rasterRender = new RasterRGBRendererClass();

                   rasterRender.Raster = raster;

                   IRasterRGBRenderer rasterStretchRender = rasterRender as IRasterRGBRenderer;

                   rasterRender.Update();

                   IRasterStretch2 rasterStretchType = rasterStretchRender as IRasterStretch2;

                   rasterStretchType.StretchType = sketchType;

                   rasterStretchType.StandardDeviationsParam = 2;

                   rasterStretchType.StretchStatsType = esriRasterStretchStatsTypeEnum.esriRasterStretchStats_AreaOfView;

                   return rasterStretchRender as IRasterRenderer;


               }

               catch (System.Exception ex)

               {

                   System.Diagnostics.Debug.WriteLine(ex.Message);

                   return null;

               }

           }

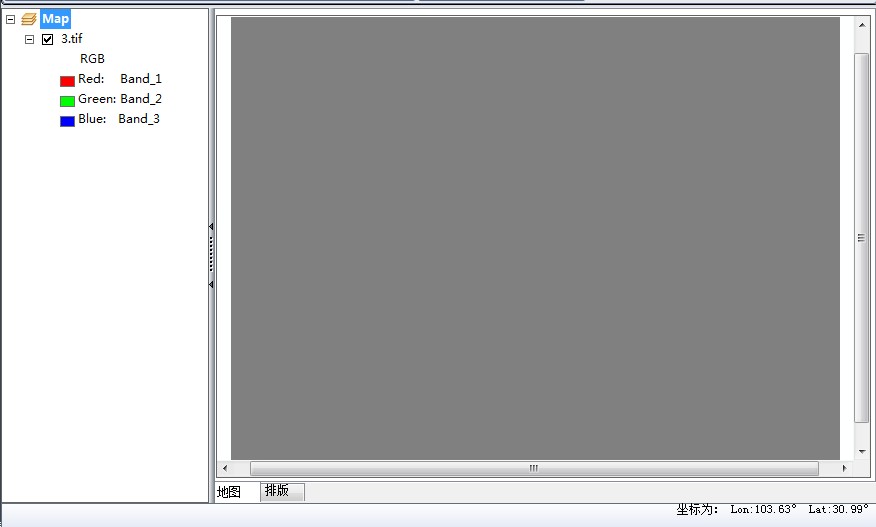

拉伸前：

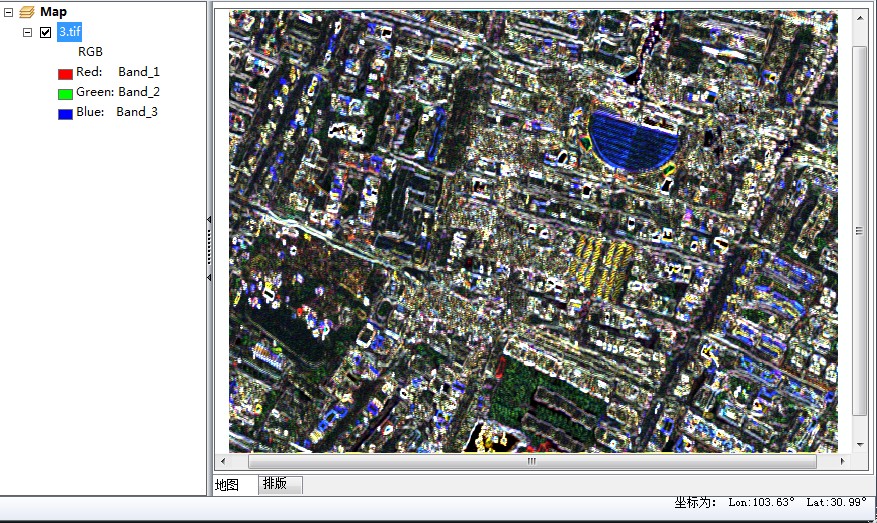

拉伸后：

结果显示完好。

在这里感谢中国农大的孙家波学长，他给予宝贵的意见和相关代码。希望以后还能各学ArcEngine的学者多多学习，大家提出宝贵意见。
