FME博客大赛：利用FME实现CAD数据转换与属性赋值

摘要：FME是数据处理尤其是GIS数据处理的利器。本文以FME模板兴趣班2020年第一期作业内容为例，并加入了一些限制条件，讲述了如何利用FME对CAD数据进行提取，并转入GIS数据库；如何对表格数据进行行列转置并动态输出；以及如何利用转换器生成箭头方向的三角符号等。从数据分析到模板实现，综合利用了FME原生的各种转换器，在保证结果的前提下，也保证了运行效率。受限于条件，某些流程会相对复杂，模板不是最佳的，但整体的设计思路依然可以给广大的FME使用者特别是初学者提供一些帮助和灵感。

1. 引言

      本期模板兴趣班出了个好题，给了我本文的思路。主题还是CAD数据提取、属性挂接和转入GIS数据库等，但是考查的内容却有不少，主要有如下几点。

      1）行列转置

      2）CAD读模块参数设置

      3）CAD面域转多边形

      4）邻近分析、空间分析及属性挂接

      5）RGB颜色转换、空值转换

      6）三角符号生成

      7）文件数据库（*.gdb）读写模块参数设置

2. 数据分析

2.1 CAD图形测试数据分析

      CAD数据主要包含a地块面、b地块编码、c地块指标表、d配套设施符号和f三角符号5个图层。

      1）a地块面图层：主要包含了常规多边形（polygon）和面域（region）两类数据，其中面域数据需要转换为多边形。在设置CAD读模块参数时，不能选择“ Read   Region Entities As Areas”，否则输出奇怪的多边形。

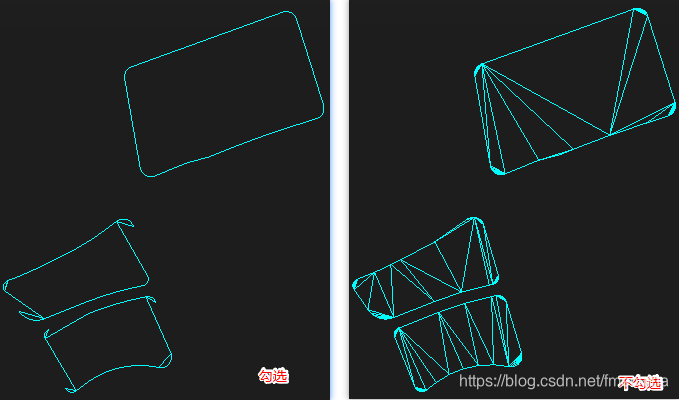

                                                                        图1 面域输出情况

      2）b地块编码：文本标注，分两种情况，一种是在地块里，可直接通过空间关系赋予地块编码属性；另一种是在地块外，要通过其指引标识来判断与地块的空间关联，间接赋予地块属性。

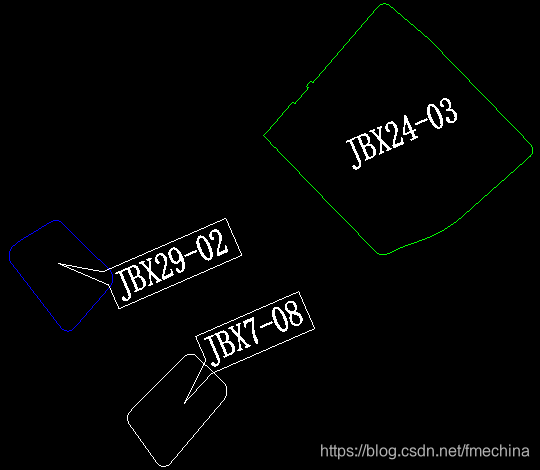

                                                                图2 地块编码在地块内、外情况

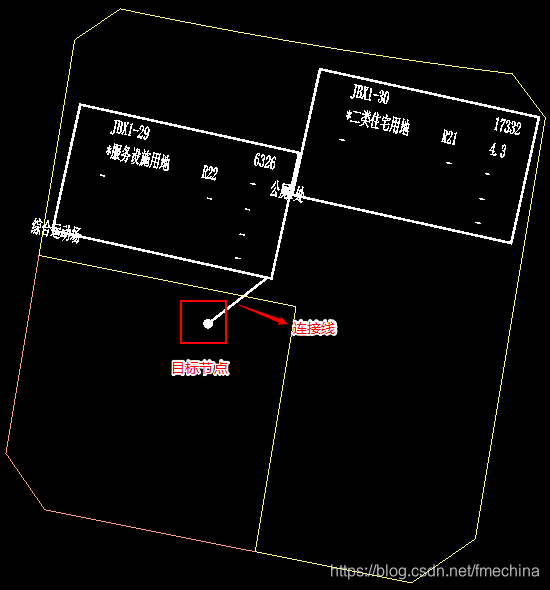

      3）c地块指标表：可直接读取地块指标，处理方法与b地块编码图层相似但又不同。
