EPLAN表格导出EXCEL的详细操作步骤

    笔者用的是EPLAN P8 V2.9版本，以部件 汇总 表导出EXCEL为例讲解。

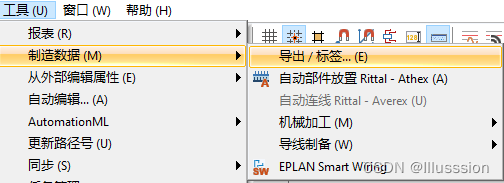

1.在 工具--制造 数据  菜单栏下找到 导出/标签 功能进入

2.该目录下可设置各种形式的 表格 ：

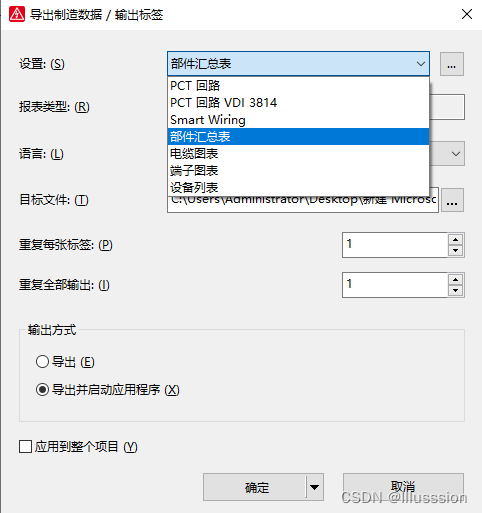

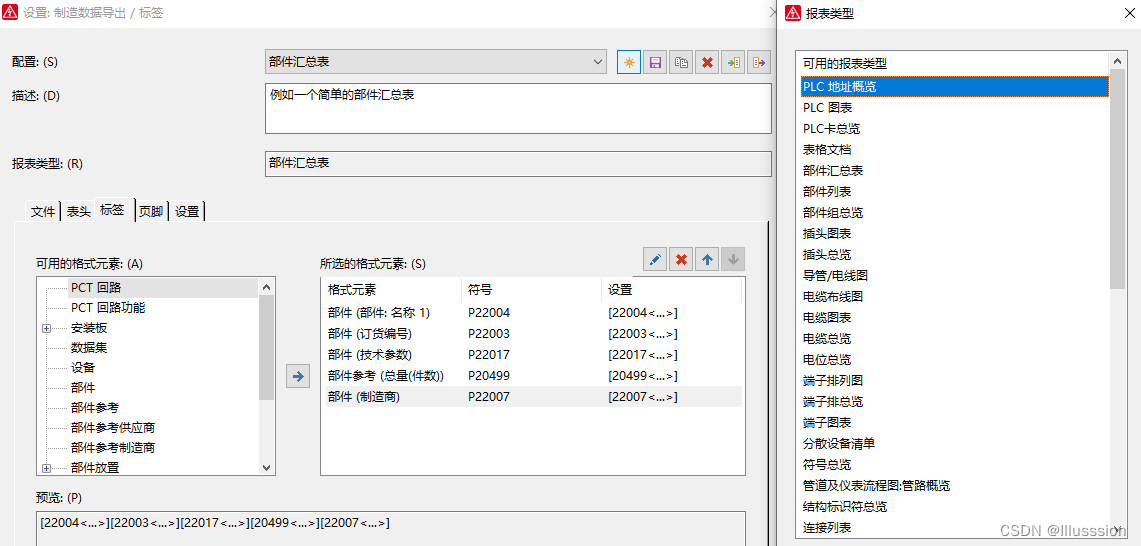

3 菜单栏下没有部件列表，可点击右侧 ...按钮， 进入设置界面，点击新建，即可创建新的部件列表。

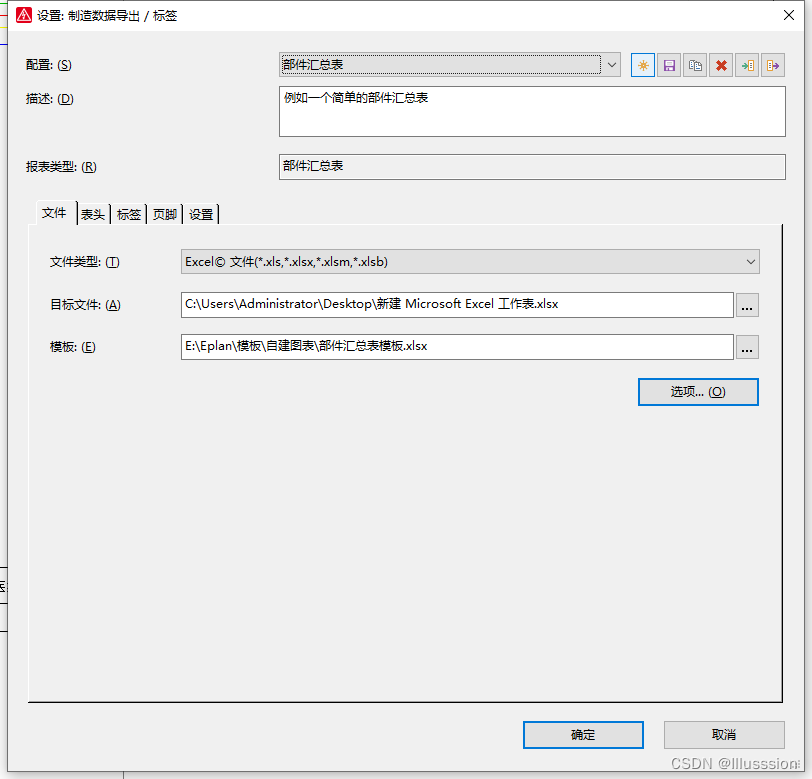

4.文件选项开下，选择EXCEL文件类型，目标文件为要导至的EXCEL， 模板 需要自己创立

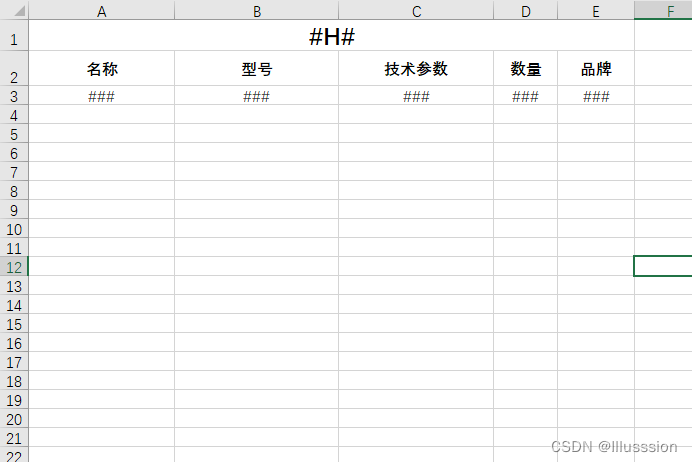

我的模板如下：6

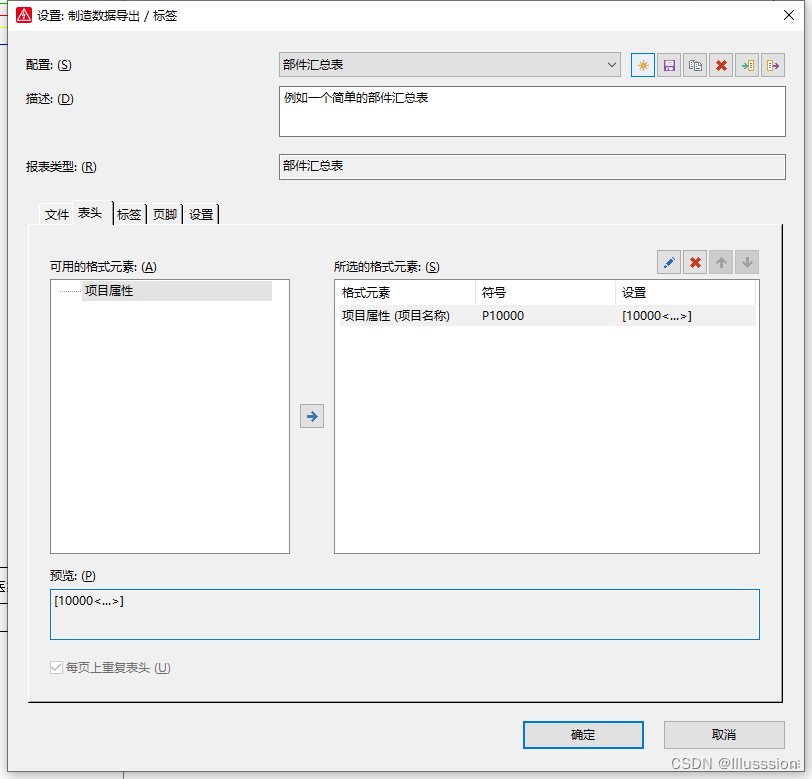

5：表头是导出的EXCEL的标题，在模板中用 #H# 放置表头位置及内容

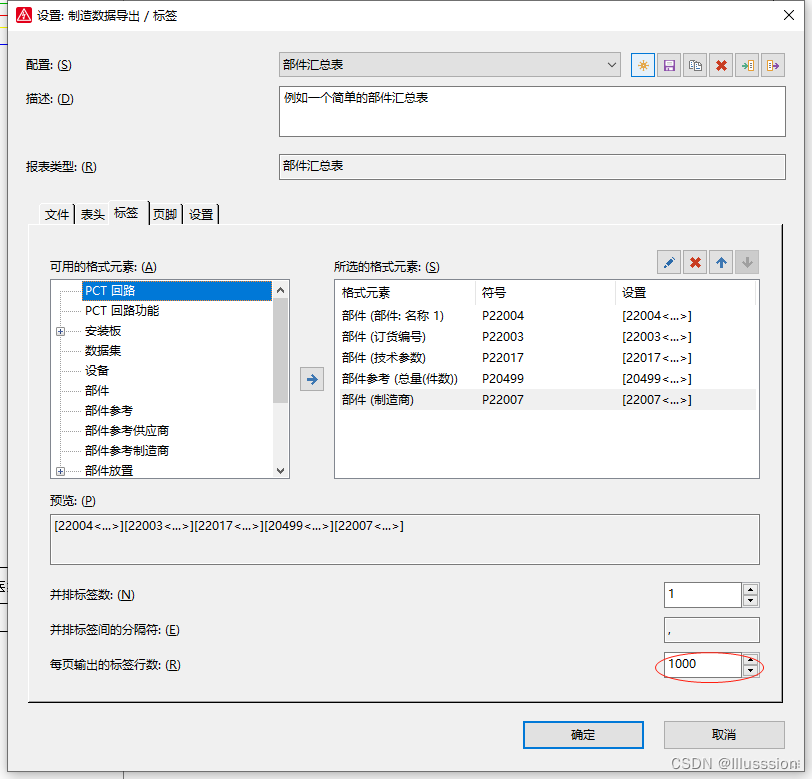

6 标签是EXCEL各列的标题，用 ### 表示要导出各列的内容，此处添加的标签顺序和数量要跟模板中列标题相一致，因为此处是汇总表，要汇总各部件的总量，所以模板中的数量对应的是“部件参考（总量（件数））”而不是“部件（数量/包装）”

此处要格外注意的是在​​​​​​图中圆圈所画的地方，设为1000是保证所有的部件都在一个标签栏里生成，若为默认值1，则会一个部件生成一个标签

7.页脚和其它设置此处没有更改

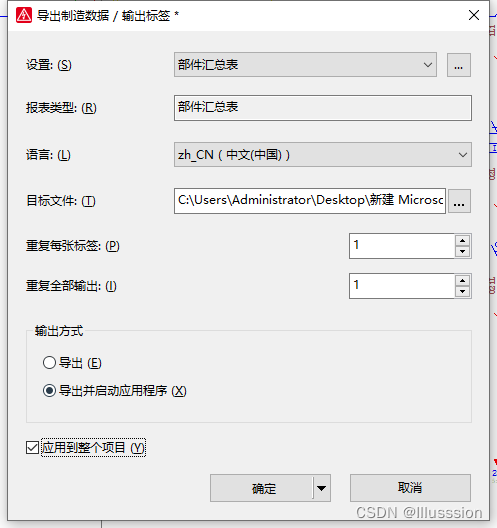

8.设置完成后
