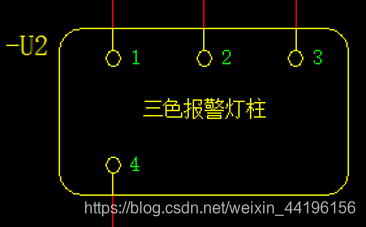

有时候大家画黑盒，想画稍微美观或者“有内容”一点，但自己画内部图的画又有那么点“手残”，那这个时候就想借助 系统 原有的符号，在其基础上修改一下。例如说这个，经常使用的三色报警灯柱。这么画是没啥问题，就是丑了点。

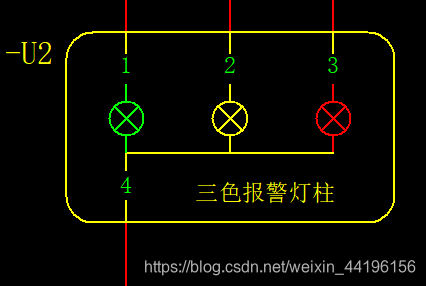

如果能稍微修饰一下。

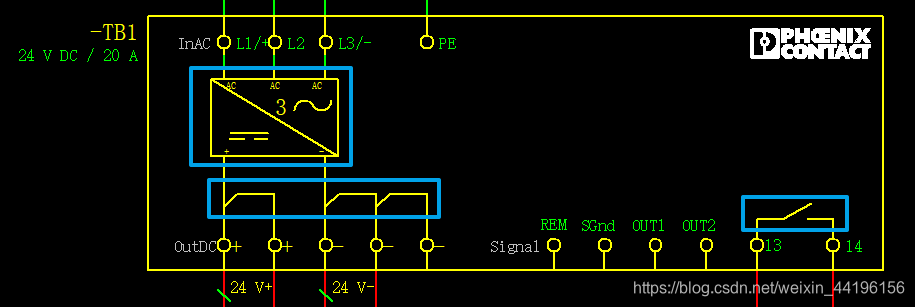

再看看 软件 自带官方范例，PHIOENIX电源，细看一下，内部是不是很熟悉。都是我们常用的一些符号：整流器、T节点、开关。如果直接将符号放进去的话，在后期项目检查的时候会出现一堆报错，所以我建议放进去后都改为纯图形。
怎么弄呢，我碎碎叨叨写了这么多，其实就两步的事情。

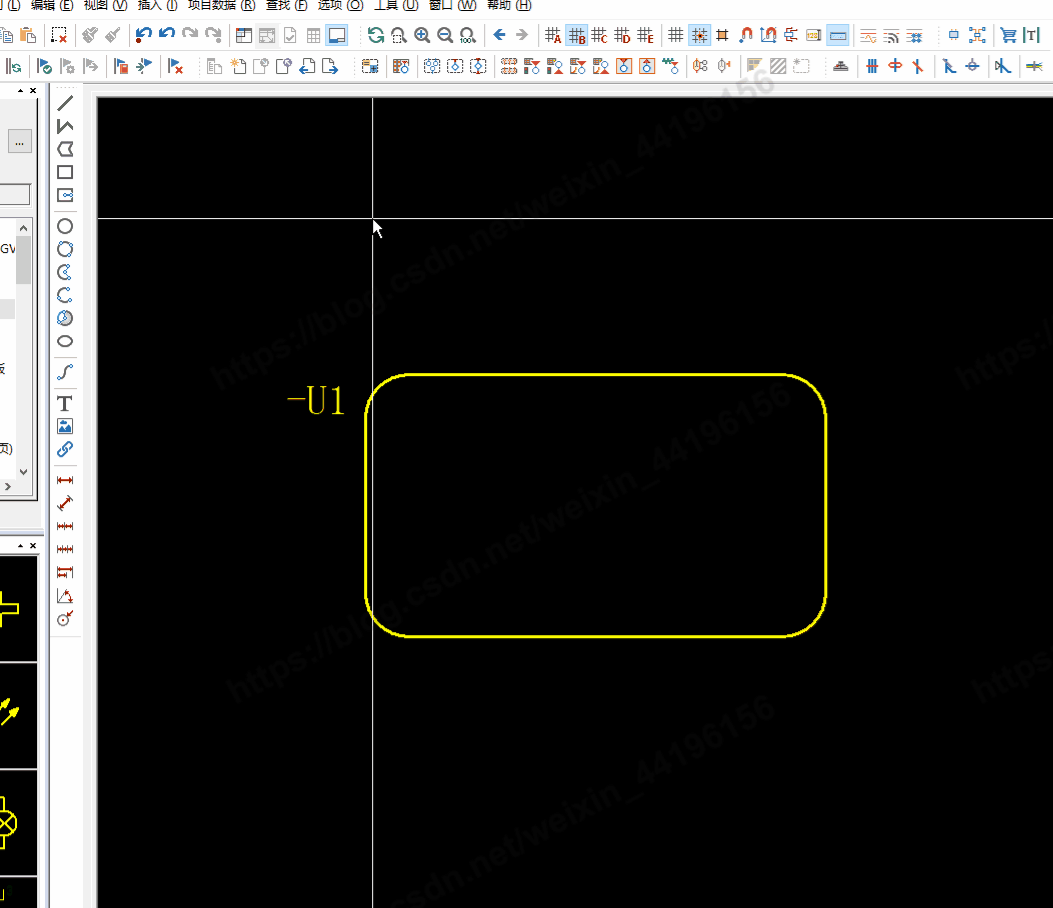

1、放置符号，同时删除设备标识符和连接点代号等。
2、编辑->其他->将元件转换为图形
没了……
