EPLAN2022创建项目和图纸：从零开始新建电气项目

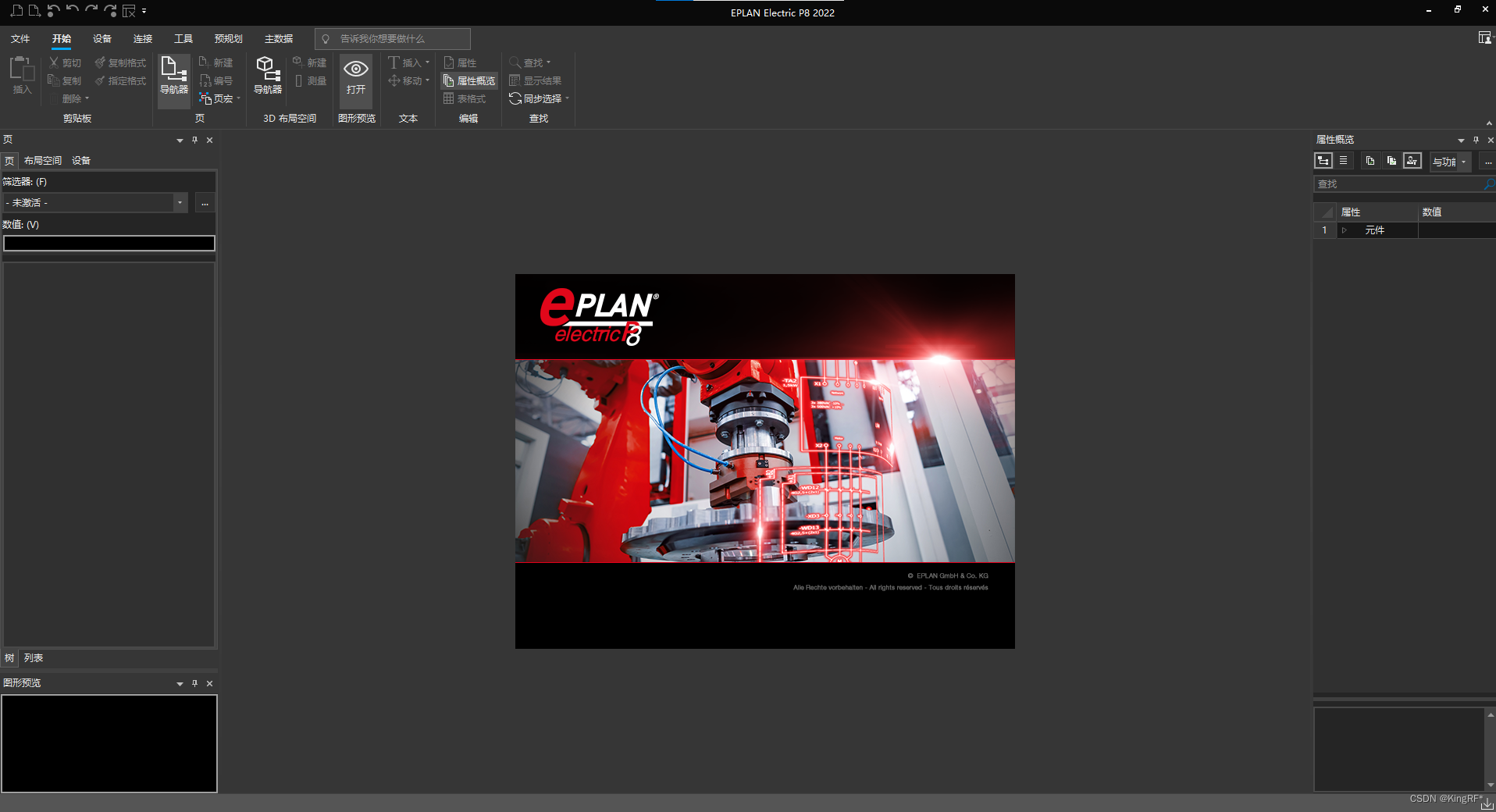

打开EPLAN Electric P8 2022

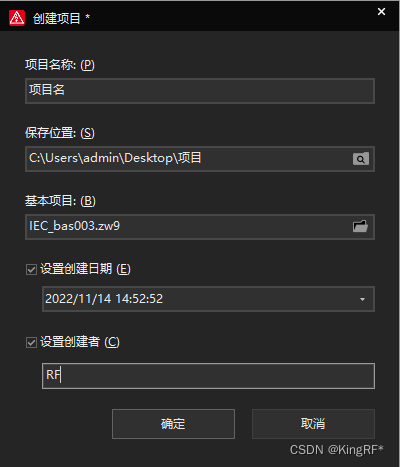

点击文件——新建        弹出创建项目对话框

项目名称：工程名

保存位置：项目保存的位置

基本项目：项目 标准 ，通常选择IEC_bas003

设置创建日期：唯一，填写后不可修改。

设置创建者：唯一，填写后不可以修改。

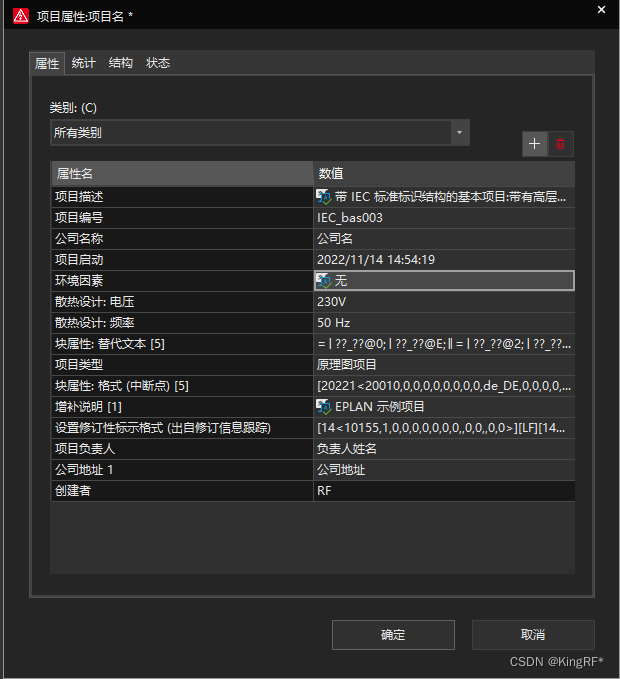

点击确定后弹出项目属性界面，数值侧的输入框如果是黑色则不可修改，如创建者，在创建项目时填写，后续无法修改。非黑色的输入框的属性，可以修改内容。

属性按照实际需要填写，不需要可以点击红色的垃圾桶删除，属性中没有需要的属性，则通过加号添加。

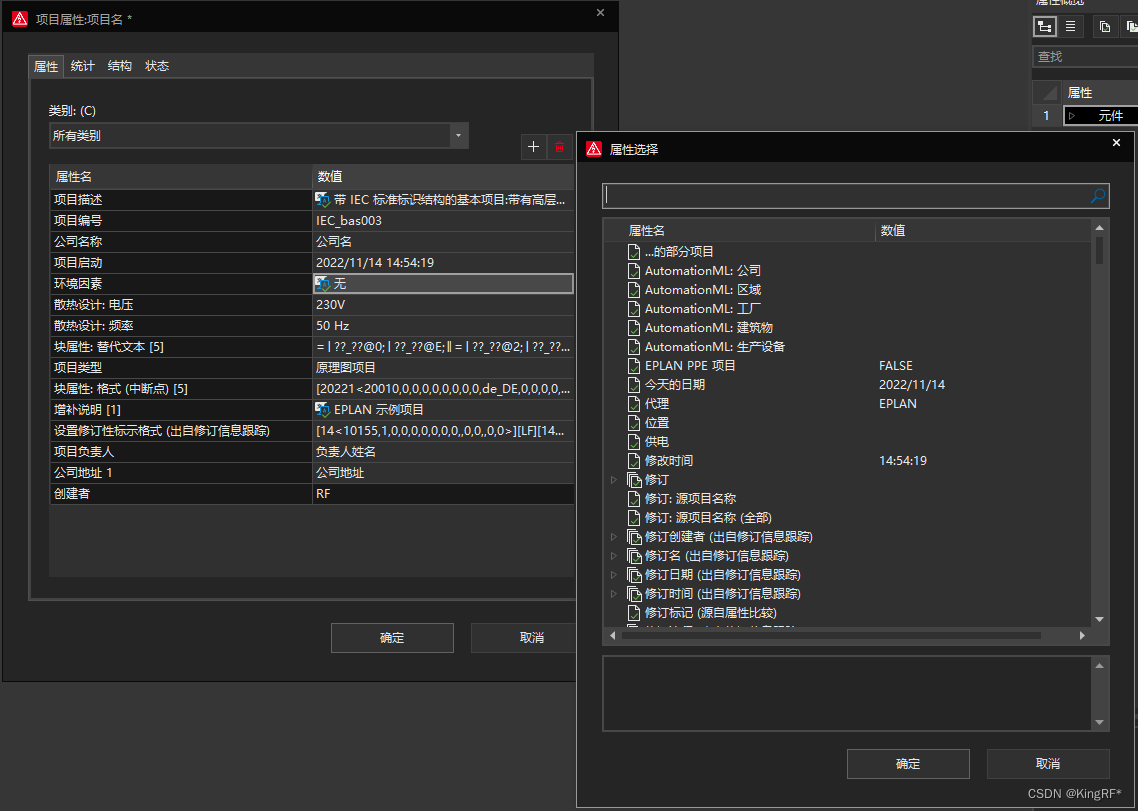

点击加号，弹出属性选择对话框，添加所需的属性。

项目属性：内容与图框、标题页中的特殊文本内容对应。

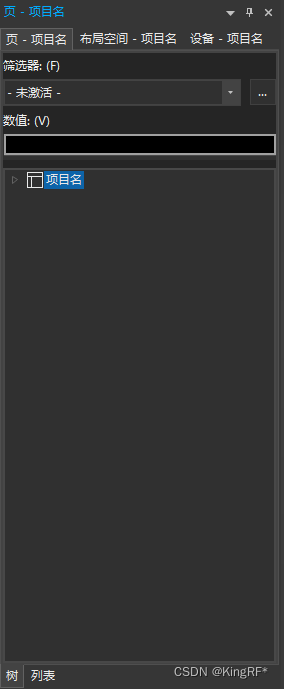

点击确定，项目创建完成。通过页导航器中查看创建好的项目。

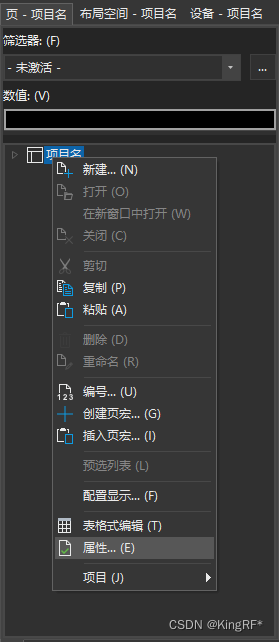

右键点击项目

点击新建，在这个项目中创建 图纸 。

点击属性，修改这个项目的属性信息。

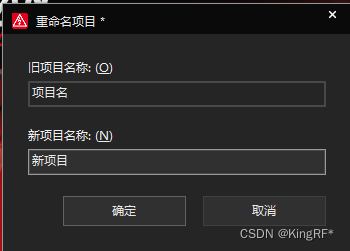

点击红色箭头处的按钮，弹出重命名项目对话框，修改项目的名称。

绿色箭头处，修改项目的属性信息。

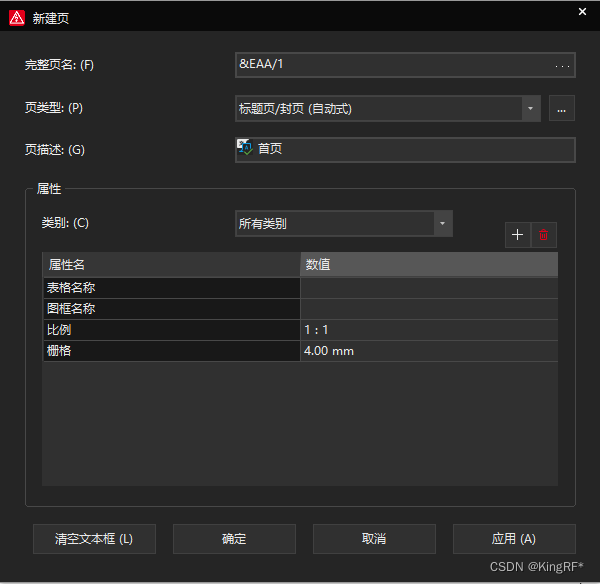

点击新建，弹出新建页对话框。

完整页名：最好根据页数从1开始依次递增，不要使用 中文 。

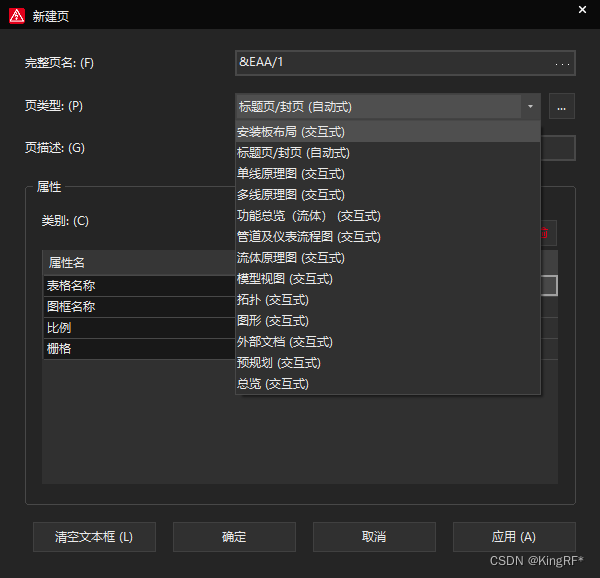

页面 类  型：根据当前页的功能进行选择。

页描述：当前页的功能描述。

标题页/封面：首页的信息展示。

单线图：绘制原理图时，多根线会用一根加文字的形式绘制。

多线图：一般选择此项绘制图纸。

总览：信息汇总。

点击确定后，在页导航器中展开项目则看到新建的页。
