Creo建模：活塞结构总结与设计要点

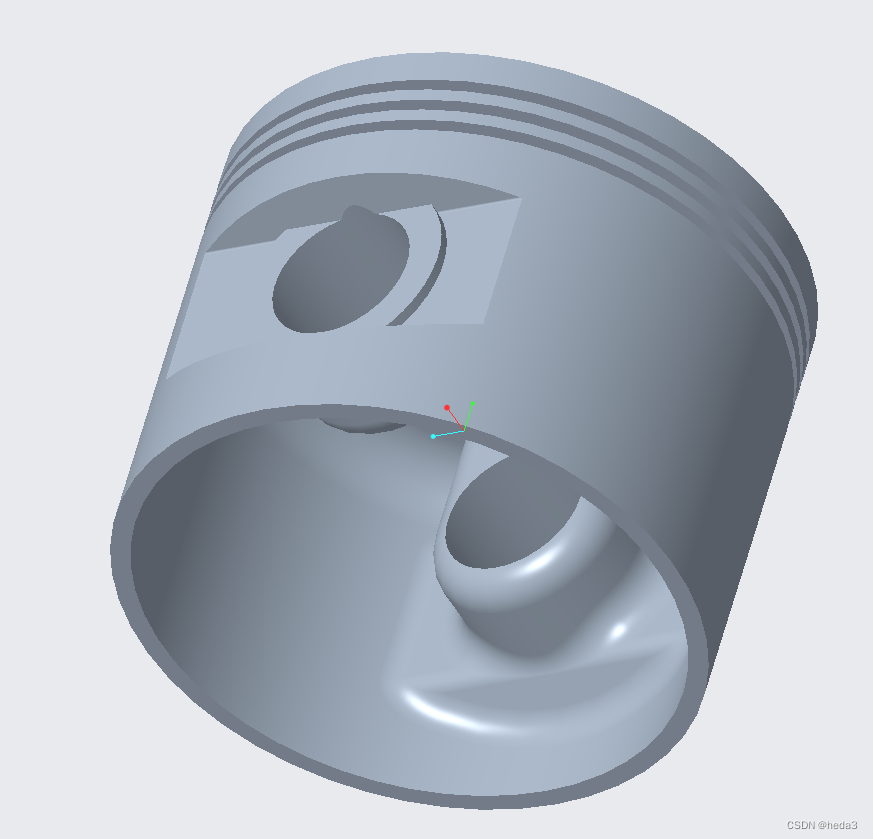

绘制活塞结构

建模 软件版本creo7.0

基本操作：

1）绘制圆形、拉伸

2）移除圆柱内部的材料，（小圆柱）

3）内壁边缘倒圆角

4）创建基准特征，将某个基准平面偏移、将两个基准平面的相交线作为基准轴

 在 绘图 的过程中掌握基准面的切换很关键：分别有TOP、RIGHT、FRONT以及中点PRT_CSYS_DEF

5)在前视图基准平面FRONT，绘制图形，调整尺寸和角度、倒圆角、并采取镜像操作，对该图形进行拉伸操作（拉伸操作选择的侧1和侧2到下一个的方式）--增加材料

6）在上述绘制的图形基础上，选择偏移操作、投影直线、拐角操作，使得上述的图形和最右侧的竖线形成封闭区域，并镜像到左边区域，该新确定的图形用于--移除材料

7）选择基准平面为RIGHT，绘制新图形：圆形和矩形的组合，并采用裁剪操作去除不需要的片段，进行拉伸操作（拉伸操作选择的侧1和侧2到下一个的方式）--增加材料

8）选择移除材料操作（选择从中心到两边的操作方式）

9）选择拉伸，并在图形区选择基准平面，绘制圆形并拉伸操作，并采取镜像操作

10）打孔，选择基准轴和基准平面进行打孔

11）倒圆角，选择对应的边即可
