基于Python的DELMIA二次开发（一）：创建零件

一、基础概念

1、对象、集合、属性、方法

Delmia帮助文档中给出了对象图，其描述了对象从属关系的整体结构：

• 在Catia或Delmia中，文档、窗口、视图、零件、直线等都以对象的形式表示；
• 集合指对象的集合，可以使用索引或对象名称访问对象，但注意集合索引开始于1；
• 属性是对象的特征；
• 方法是请求对象执行的操作。

2、继承、聚合

• 如上图，PartDocuent继承自Document，故其拥有Document对象的所有属性和方法，但同时，又有独属于自己的属性和方法。
• 聚合表示一个对象包含另一个对象的能力，一系列同类型对象的聚合即为集合。

二、Python连接Delmia

Python 中连接 COM 接口，需要用到 win32com 包中的 client.Dispatch()方法，Application 对象的初始化如下所示：

import win32com.client
delmia = win32com.client.Dispatch('delmia.application')

新建一个part文件：

delmia.documents.add('Part')  # 会在delmia里会新建一个名为Part1的Part文件。

用集合Documents的item方法获取Documents里某个对象（可通过索引或对象名）：

# 以下三种方法等价
doc = delmia.documents.item(1)  # 通过索引
doc = delmia.documents.item('Part1')  # 通过对象名
doc = delmia.documents['Part1']

调用Documents的count属性和name属性，获取集合Documents里包含的 Document 数量以及对应名字。

print(delmia.documents.count)
print(doc.name)

运行得：

1
Part1.CATPart

三、简单示例

绘制圆柱阵列。

   首先看PartDocument的对象图：


   代码如下，上述关系图可作为代码流程的解释。

import win32com.client

delmia = win32com.client.Dispatch('delmia.application')
document_1 = delmia.documents.add('Part')


part1 = document_1.Part
bodies1 = part1.Bodies
body1 = bodies1.Item("零件几何体")
sketches1 = body1.Sketches

originElements1 = part1.OriginElements
reference1 = originElements1.PlaneXY
sketch1 = sketches1.Add(reference1)

arrayOfVariantOfDouble1 = [0.000000, 0.000000, 0.000000,
                           1.000000, 0.000000, 0.000000,
                           0.000000, 1.000000, 0.000000]
sketch1.SetAbsoluteAxisData(arrayOfVariantOfDouble1)  # 定义草图轴的方向

factory2D1 = sketch1.OpenEdition()  # 打开草图编辑器

geometricElements1 = sketch1.GeometricElements  # 返回草图图元列表
axis2D1 = geometricElements1.Item("绝对轴")
line2D1 = axis2D1.GetItem("横向")
line2D1.ReportName = 1
line2D2 = axis2D1.GetItem("纵向")
line2D2.ReportName = 2  # 3D建模服务将使用该标识符来检索草图中的元素

for i in range(1, 6):
    circle2D1 = factory2D1.CreateClosedCircle((i-1) * 20, 0.000000, 10.000000)  # 圆点(0, 0)，半径10
    # point2D1 = axis2D1.GetItem("Origin")
    # circle2D1.CenterPoint = point2D1  # 约束圆心
    circle2D1.ReportName = i + 2

sketch1.CloseEdition()  # 退出草图编辑
part1.update()

shapeFactory1 = part1.ShapeFactory
pad1 = shapeFactory1.AddNewPad(sketch1, 20.000000)  # 创建拉伸，拉伸20mm
part1.Update()

document_1.saveas(r'C:\Users\QC\Desktop\CAAInfWriteDocument.CATPart')  # 另存文件

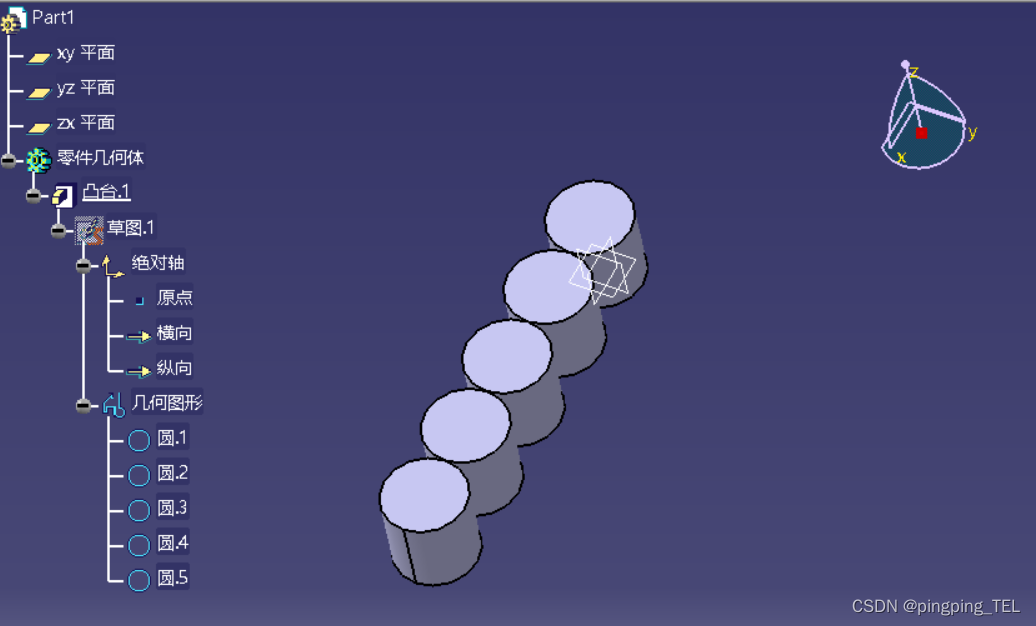

运行 程序 ，在桌面自动生成结果文件，运行结果如图所示：
