1.2 CATIA主要模块的介绍

CATIA V5 从入门到精通（第二版）

   CATIA 软件包罗万象，在一本书中无法做到将其详尽叙述，本书主要设计到CATIA 软件零件设计模块、装配设计模块、钣金设计模块、工程图模块、GSD曲面模块、FS曲面模块、逆向工程中DSE模块和QSR模块。下面就对各模块的进入方法、界面情况、工具条布置做一个大概的介绍。在各模块的详细介绍章节就不对这些基本信息再做介绍了。

1.2.1 Sketch（草绘设计环境）

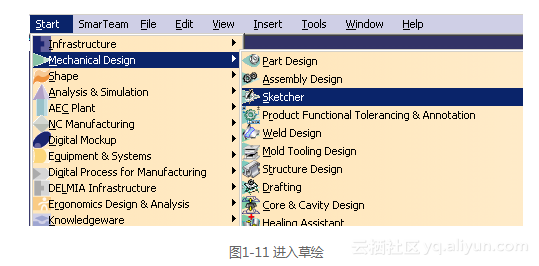

   进入草绘环境可以通过下面的路径来实现，单击Start→Mechanical Design→Sketcher，如图1-11所示。

之后进入CATIA 草绘模块，如图1-12所示。

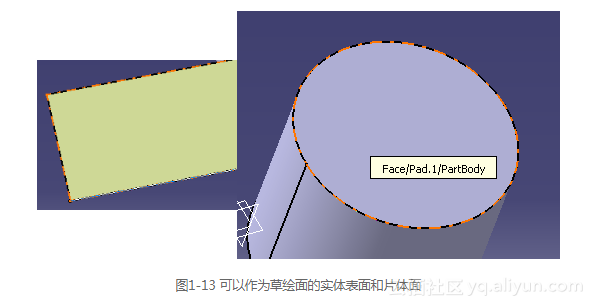

对于新建的文件，由于并不存在实体模型，我们需要在选择参平面作为草图平面，可在模型树上选择 也可以从绘图区直接鼠标选取平面 。对于已存在基础特征的草绘可以选择实体表面，片体表面如图1-13 所示。之后进入草绘环境，如图1-14所示。

进入草绘环境就可以进行草绘了，图1-14所示为草绘基本环境，其中包括草绘轮廓工具条、草绘修饰工具条、草绘约束工具条等，利用这些工具条所提供的各类命令就可创建出各种草绘轮廓。

1.2.2 Part Design环境

   进入 Part Design 一般可以通过两种方式。

（1）依次选择Start→Mechanical Design→Part Design，如图1-15所示。

（2）依次选择File→New弹出选择框，如图1-16所示，从列表中选择Part，单击OK按钮即进入Part Design 环境，如图1-17所示。

1.2.3 Assembly Design环境

   进入Assembly Design 一般可以通过以下两种方式。

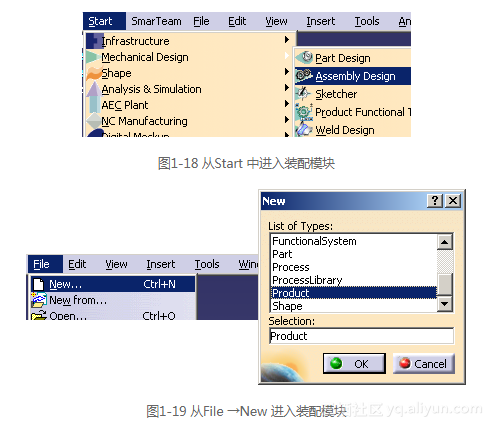

（1）依次选择Start→Mechanical Design→Assembly Design，如图1-18所示。

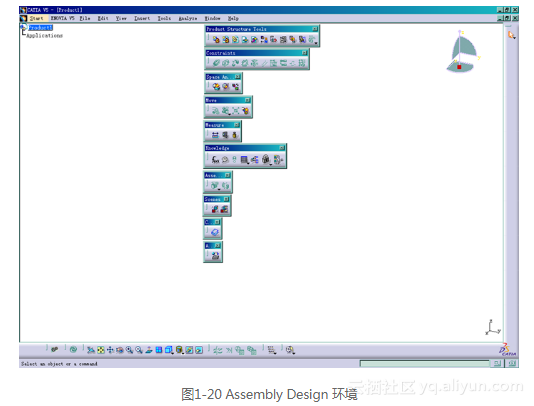

（2）依次选择File→New出现选择框，如图1-19所示，从列表中选择Product，单击 即进入Assemly Design 环境，如图1-20所示。

因为在CATIA软件中，尤其在实体模块中大多数的特征都是基于创成式钣金设计的（拉伸、旋转、放样…），因此在这里先对创成式钣金设计的所有命令进行介绍。

1.2.4 Generative SheetMetal Design（钣金设计环境）

   进入钣金设计环境，进入创成式钣金设计环境可以通过下面的路径来实现，依次单击Start→Mechanical Design→Generative Sheetmetal Design项，如图1-21所示。

  之后进入CATIA 创成式钣金设计模块，如图1-22所示。


1.2.5 Drafting设计环境

   进入 Drafting模块可以通过以下两种方式。

（1）依次选择Start→Mechanical Design→Drafting，如图1-23所示。

（2）依次选择File→New弹出选择框，如图1-24所示，从列表中选择Drawing，单击即出现对话框，如图1-25所示。

在图1-25 New Drawing 定义对话框中各项含义及用法如下。

• Standard：图纸使用的标准，（ISO、JIS、ANSI…）中国使用的是ISO（国际标准）。
• Format：选择图纸大小（ISO标准为A0、A1…）。
• Orientation：对齐方式。
• ：纵向。
• ：横向。
• Scale：图纸比例（图纸尺寸/真实尺寸）。
• ：选中该项再启动Dreafting模块的时候将隐藏该对话框。

在设置好图1-25对话框中的标准及图纸格式之后，单击即可进入CATIA Drafting模块，如图1-26所示。

1.2.6 Generative Shape Design（创成式曲面设计环境）

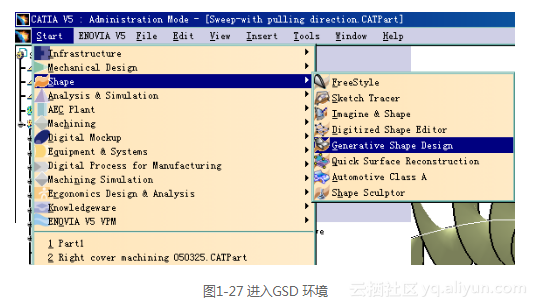

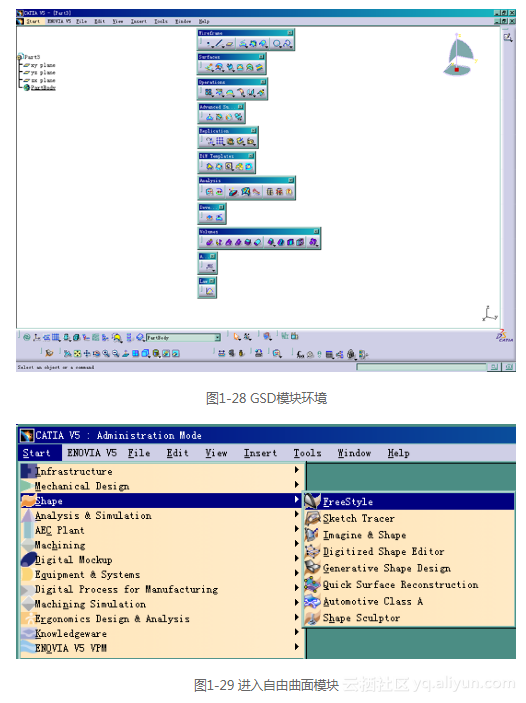

   进入创成式曲面设计环境可以通过下面的路径来实现，依次选择菜单Start→Shape→ Generative Shape Design，如图1-27所示，之后进入CATIA 创成式曲面设计模块，如图1-28所示。

1.2.7 Free Style（自由曲面设计环境）

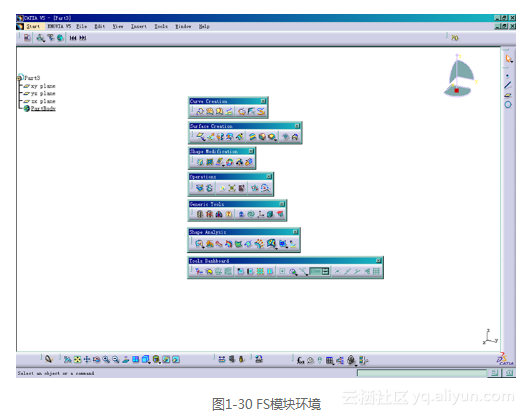

   进入自由曲面设计环境可以通过下面的路径来实现，依次选择菜单Start→Shape→Free Styly，如图1-29所示，之后进入CATIA自由曲面设计模块，如图1-30所示。

1.2.8 Digital Shape Editor（数字化曲面编辑）

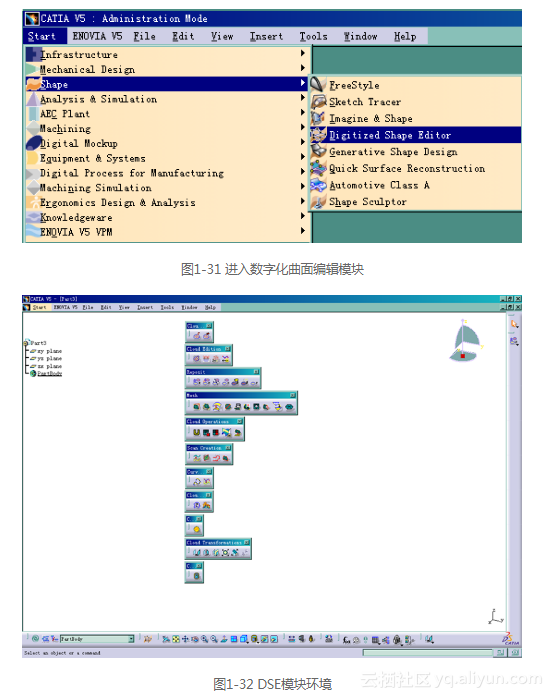

   进入数字化曲面编辑模块，可以通过下面的路径来实现，依次选择菜单Start→Shape→ Digital Shapte Editor，如图1-31所示；之后进入CATIA 数字化曲面编辑模块，如图1-32所示。

1.2.9 Quick Surface Reconstruction（快速曲面重建模块）

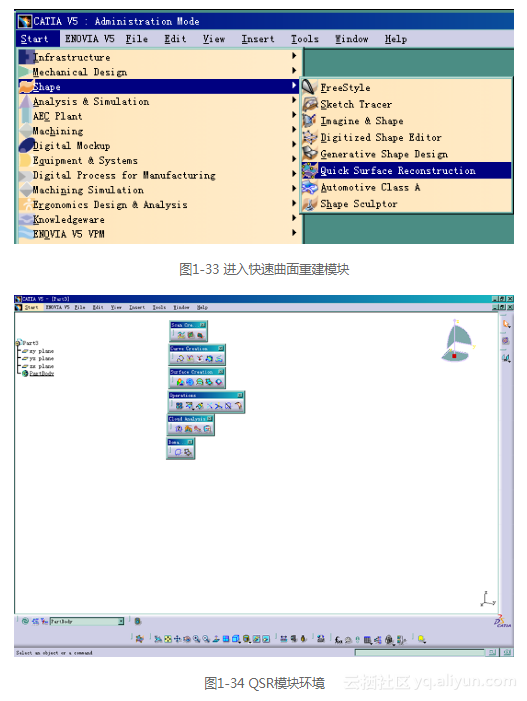

   进入快速曲面重建模块，可以通过下面的路径来实现，依次选择菜单Start→Shape→ Quick Surface Reconstruction，如图1-33所示；之后进入CATIA创成式曲面设计模块，如图1-34所示。
