CATIA CAA二次开发专题（八）：自定义特征模型

随着开发的深入，最后会涉及自定义特征模型的问题，本文叙述一个工具软件的使用。

CAA 自定义特征对象的方法，可以通过工具：CdtfctEditorAssistant.exe完成。

通过osm文件，生成CATfct文件，实现自定义StARTUP, 完成特征对象的定义。

这个专题，主要是介绍用CatfctEditorAssistant.exe 完成自定义CATfct的过程。

本文不讨论osm文件的语法及具体的特征对象的实现细节，这个问题留待以后再讨论。

1、CatfctEditorAssistant.exe的执行环境。

     这个工具需要CAA的许可。要正确执行，必须先获取许可。通过执行 程序 CATOptionsMgt.exe -nologin

    在Licencing下选择一个可用许可，建立一个Sesssion后，即可使用这个工具。如果没有许可，有些操作

   结果不正确，但是不会提示没有许可，只是无法生成CATfct文件。

   通过在开发环境下，选择进入命令执行环境，就可以正确执行CATfctEditorAssistant.exe。

   注意如果单独执行，会因环境问题无法正常执行。

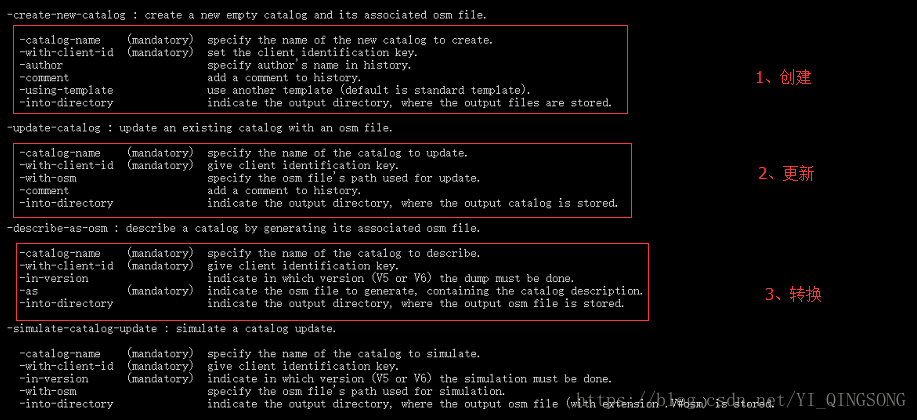

2、下图是该工具的帮助：

工具主要有三项功能：1、创建，2、更新，3、 转换 。

 从帮助中，很容易就知道如何使用。

3、创建自定义特征模型的过程。

    a、首先使用创建功能，生成一个空白的CATfct和osm文件。

         CATfctEditorAssistant -create-new-catalog -catalog-name Test.CATfct -with-client-id 123456abc

        如果不指定目录，那么在当前目录会生成一个Test.CATfct和Test.osm文件。只有一个空的架构。

       把Test.CATfct文件拷贝一份到graphic目录下。（注意：如果没有许可，不能生成Test.CATfct文件）

  b、修改生成的Test.osm文件，在其中加入你想创建的特征对象的STARTUPs。

 c、使用更新功能，利用修改后的osm文件，更新Test.CATfct。（在Graphic目录的文件被更新）。

     CATfctEditorAssistant -update-catalog -catalog-name Test.CATfct -with-client-id 123456abc -with-osm Test.osm

     注意这里的client-id应该和创建时的一样。

d、使用转换功能可以将CATfct转换为相应的osm文件。

     这个osm文件你可以继续修改，然后再更新生成新的CATfct文件。

   CATfctEditorAssistant -describe-as-osm -catalog-name Test.CATfct -with-client-id 123456abc -in-version V5 -as Test.osm

以上就是创建一个CATfct的基本过程。
