下面介绍一种在CATIA中将片体转换为实体的方法：

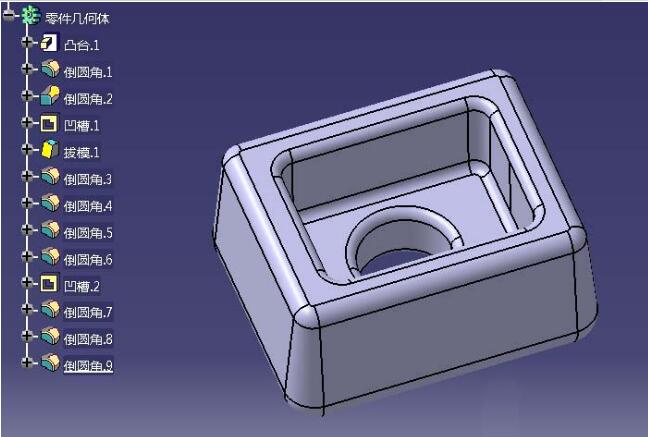

1、首先打开CATIA软件，再打开需要曲面操作的模型零件。
2、然后进入创成式外形设计模块，在软件界面的开始菜单栏中点击开始→形状→创成式外形设计。

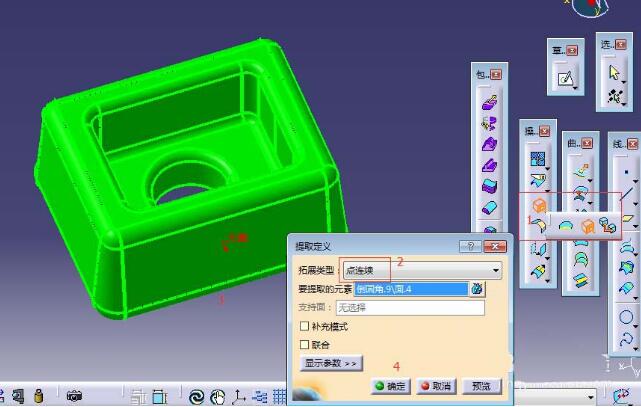

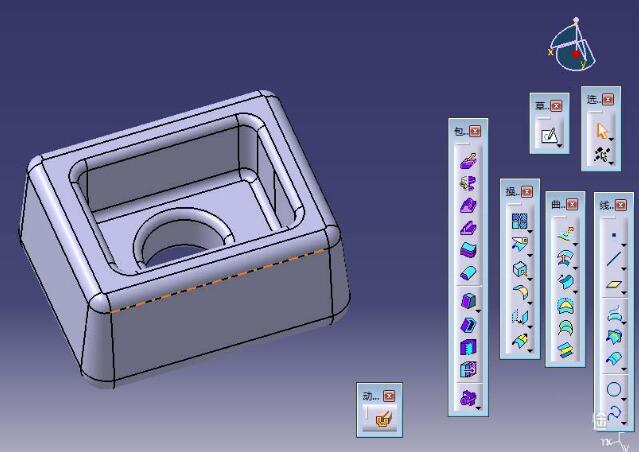

3、接下来从实体中提取面，先使用“提取”命令，按下图步骤操作后，然后得到一个该零件的曲面模型，可以看到该模型还是一个整体的面，需要进行打散才能编辑曲面。

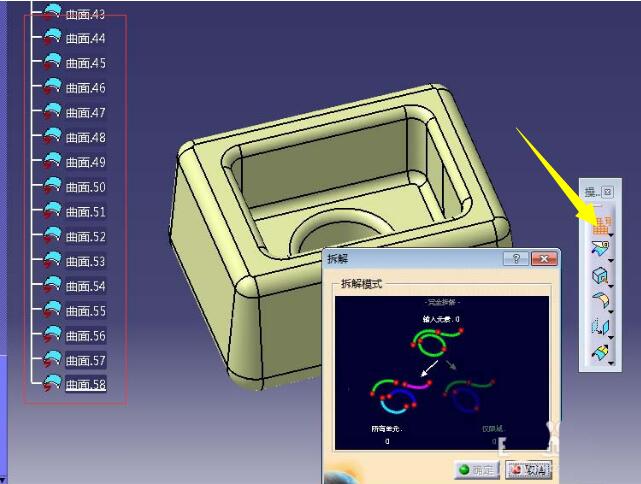

4、然后分解曲面，使用图示分解命令将整体的曲面模型分解成一个个面体，此时可从树状图中看到多了很多单独的面，并且可以对其中任意一个面单独编辑，从形状树中隐藏掉实体和整体曲面部分。

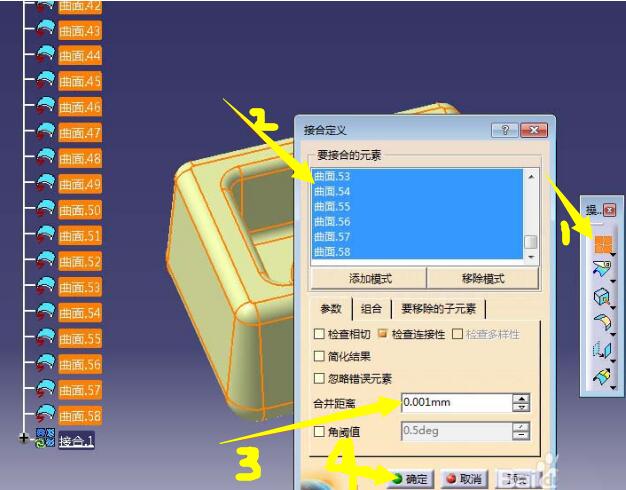

5、再进行接合曲面，对分散的片体编辑完后，需要将这些片体接合成一个整体才能生成实体模型，按下图进行操作。

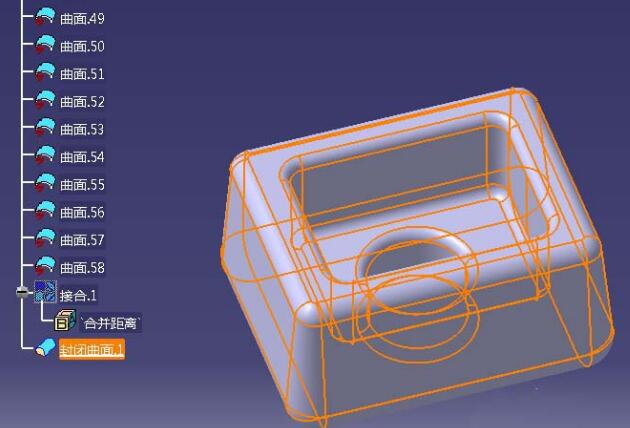

6、最后进行实体化，点击开始菜单栏，转到零件设计模块，然后再点击插入、基于曲面的特征、封闭曲面命令，使用该命令可以将之前的片体生成实体，接着在形状树中除最后一步封闭曲面特征外，其他特征都隐藏掉。
免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
