CATIA传动轴数控加工日记：完整加工流程

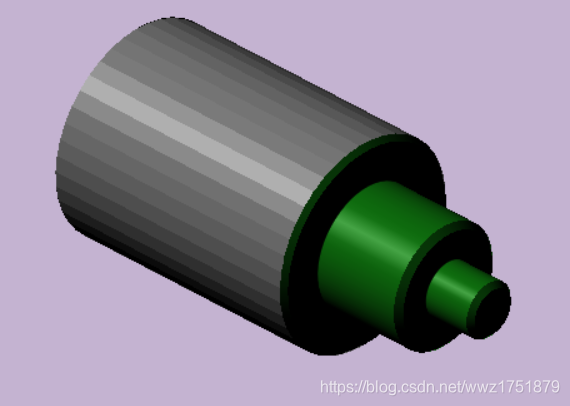

先上效果

模型构建

Part的绘制

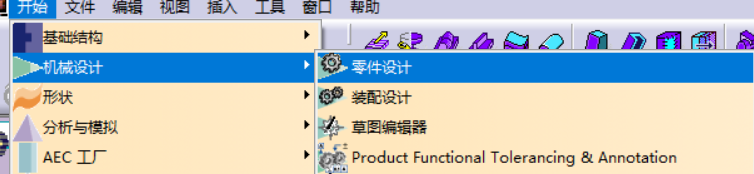

新建文件

1. 旋转得轴


第一次做的时候是在平面上一个个画圆拉伸，会影响到后续加工设定时的一个路径（上图中轴的外轮廓白线）选择问题，所以目前来说，建议画草图外轮廓，再进行旋转得到我们的轴。尺寸我是随便画的，不是主要问题。

   3. 定义毛坯
参考了这个回答
切换 工作台 至创成式外形设计，打开该工具


   可能是汉化问题，在我这个版本里，叫做,打开后就可以找到了

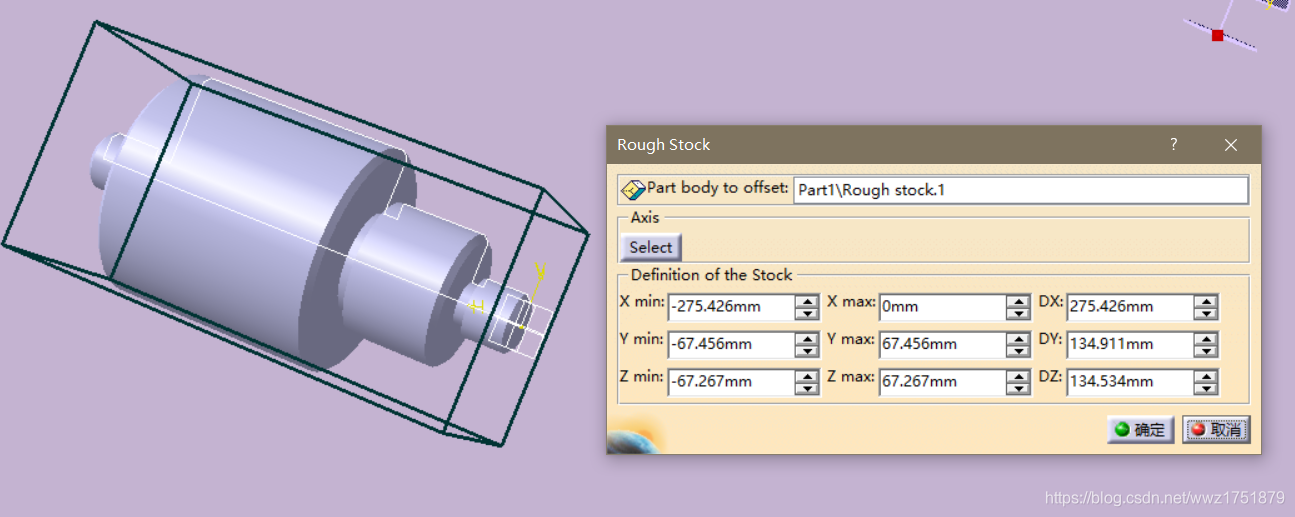

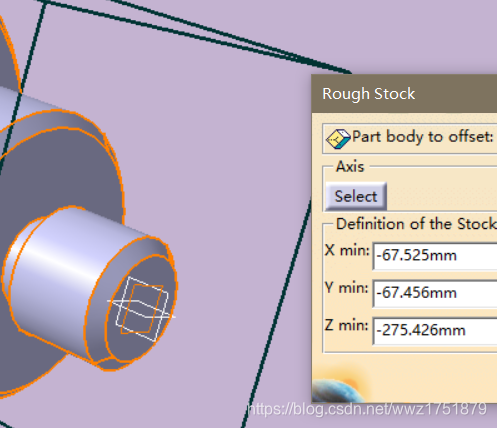

   需要注意的是，点击毛坯按钮后，自动生成的是方形的毛坯

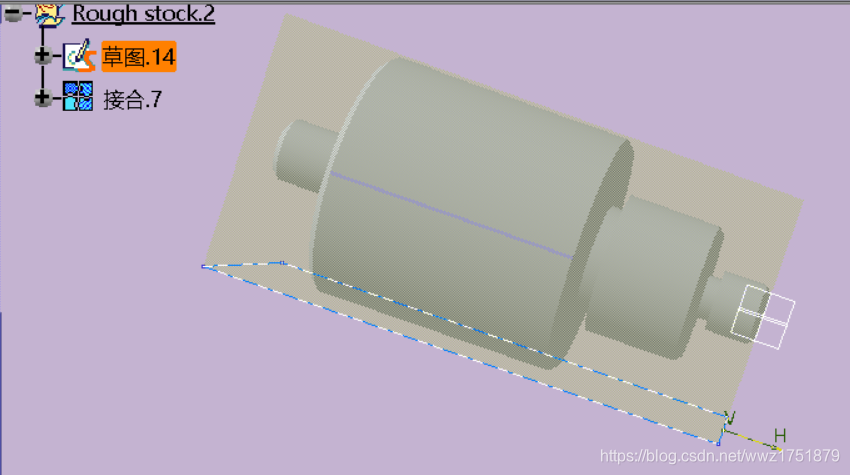

   通过查看特征 树 可以发现，实际上该毛坯的建立是通过草图拉伸得到的


   我们知道，车削轴时我们需要的是圆形的毛坯，所以我们需要把草图改成圆，然后拉伸生成

   我们将刚才的这个方形毛坯删除，重新点击毛坯按钮，注意到这里有个 按钮，点击，可以选择毛坯草图生成的平面，点击按钮后，点击下图发黄的平面，点击确定。

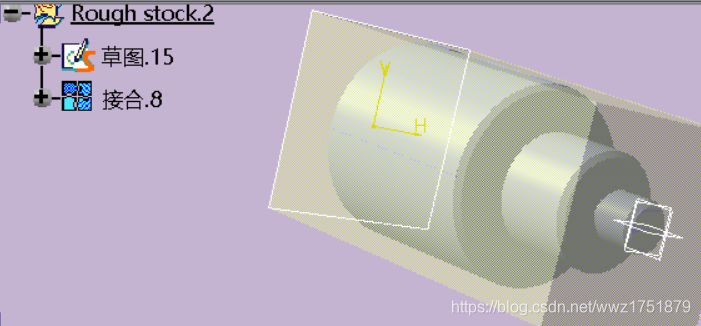

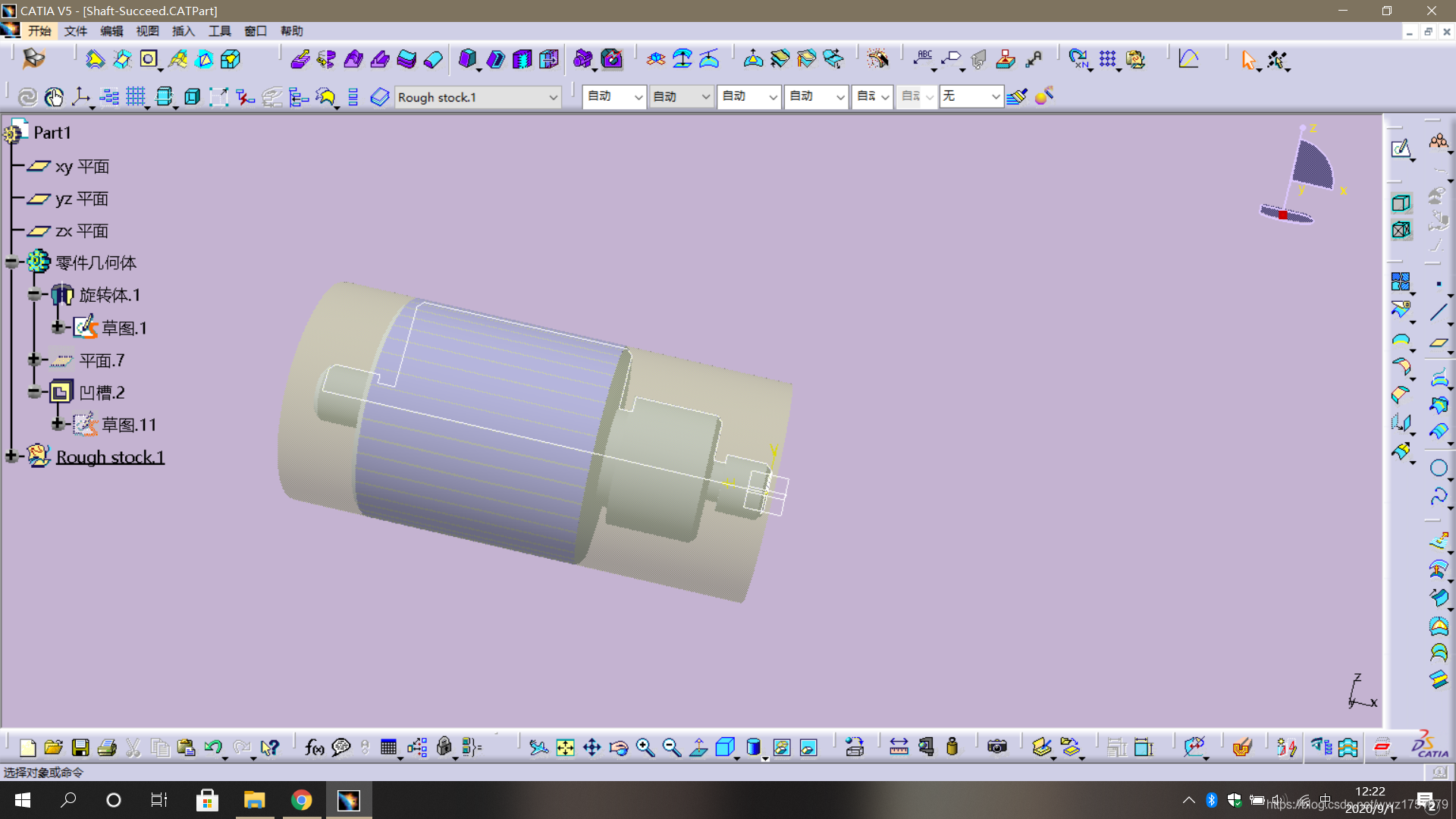

   我们再查看毛坯草图的时候，就可以发现这是我们想要的位置了


   双击该草图进行修改，把原来的方形变成圆形就可以了。

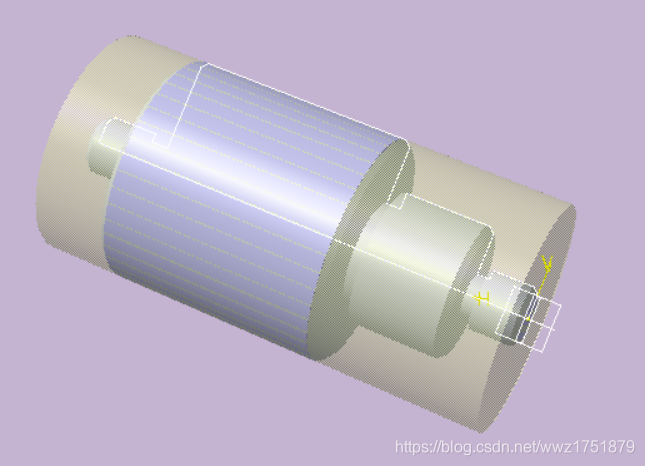

   至此，我们完成了Part的创建

数控加工 的步骤

以下大部分参考b站教程，放上一些注意的地方

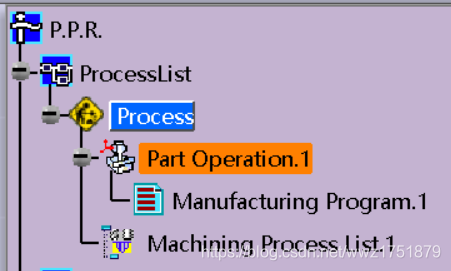

   进入后，双击橙色的按钮，进行工作台的确定

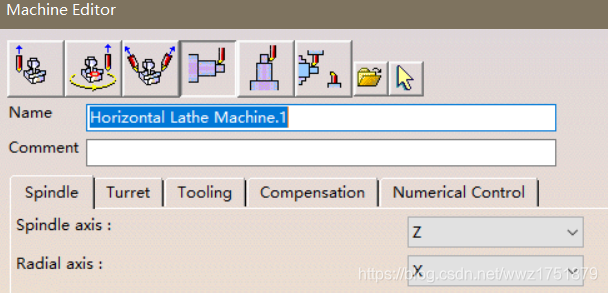

   车床的选取，其他都默认，唯独这里的两个轴需要考虑。
: 主轴
：径向轴



   我这里，X是主轴，Z是径向轴（Y不知道为何不行）

之后定义坐标系、选择零件与毛坯

   后面和教程大同小异，基本可以运行了
